Crear flujos de servicio dinámicos (UGS) en CMTS con el comando de prueba
Contenido
Introducción
Este documento describe el procedimiento y los comandos para crear flujos de servicio dinámicos en un Sistema de terminación de cablemódem (CMTS). Por ejemplo, Servicio de concesión no solicitado (UGS) utilizado en llamadas de voz.
Prerequisites
Requisito
Cisco recomienda que tenga conocimiento sobre estos temas:
- CMTS
- DOCSIS
Componentes Utilizados
Este documento no tiene restricciones específicas en cuanto a versiones de software y de hardware.
The information in this document was created from the devices in a specific lab environment. All of the devices used in this document started with a cleared (default) configuration. Si tiene una red en vivo, asegúrese de entender el posible impacto de cualquier comando.
Antecedentes
Para crear un flujo de servicio dinámico (sea cual sea el tipo), el CMTS o el cablemódem (CM) deben enviar un mensaje Dynamic Service Add (DSA).
El mensaje DSA contiene dos cosas:
- El flujo de servicios (SF).
- Clasificador(s) asociado(s).
El mensaje DSA es un mensaje codificado TLV que utiliza las mismas definiciones TLV que las utilizadas para el CM.

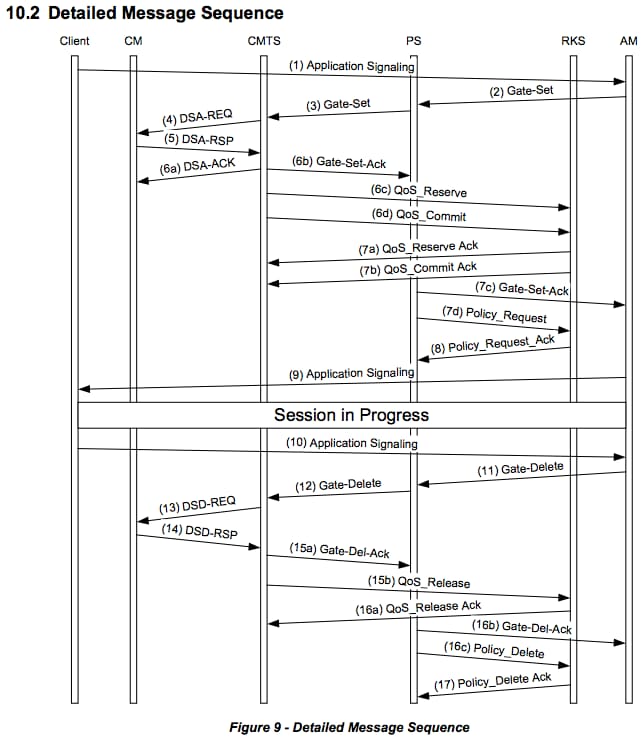

Secuencia de mensajes de la especificación de PacketCable Multimedia (PCMM):
Crear Los Flujos
Para crear el flujo, debe enviar un DSA por flujo de servicio que desee crear (podría potencialmente combinar los 2 mensajes en un solo mensaje también, pero dividirlos facilita su comprensión).
Dirección ascendente
Ejemplo:
test cable docsis dsa c005.c22c.dc5b message 1823010200040601060F010610040000037F130200E8160101150400000320140400004E20160f01010203020004090605040a305879
Decodificación de los TLV
1. TLV de flujo de servicio
El TLV SF ascendente es TLV 24 (0x18):
1823010200040601060F010610040000037F130200E8160101150400000320140400004E20
Decode:
1823 TLV 0x18 (24) - Len 35 - Upstream Service Flow (0x23 = 35)
01020004 TLV 0x18.1 (24.1) - Len 02 - Upstream Service Flow ID - value 0004
060106 TLV 0x18.6 (24.6) - Len 01 - QoS Parameter set type - value 06 -> Admitted and Active bit set
0F0106 TLV 0x18.F (24.15) - Len 01 - Service flow scheduling type - value 06 -> UGS
10040000037F TLV 0x18.10(24.16) - Len 04 - Request Transmit policy - value 0x0000037F
130200E8 TLV 0x18.13(24.19) - Len 02 - Number of bytes - value 0xe8 -> 232 bytes
160101 TLV 0x18.16(24.22) - Len 01 - Number of grants per interval- value 1
150400000320 TLV 0x18.15(24.21) - Len 04 - Tolerated Grant Jitter - value 0x320 -> 800
140400004E20 TLV 0x18.14(24.20) - Len 04 - Nominal Grant interval - value 0x4e20 -> 20000
2. TLV clasificador.
El clasificador utilizado en este ejemplo es sólo un clasificador de paquetes IP simple. Existen otros tipos de clasificadores (protocolo, UDP/TCP, etc.).
El TLV del clasificador ascendente es TLV 22 (0x16):
160f01010203020004090605040a305879
Decode:
160f TLV 0x16 (22) - Len 15 - Upstream Classifier
010102 TLV 0x16.1 (22.1) - Len 01 - Classifier reference - Unique classifier ID - value 0x02
03020004 TLV 0x16.2 (22.2) - Len 02 - Service flow reference - value 0004 -> MUST match the SFID above
0906 TLV 0x16.9 (22.9) - Len 06 - IPv4 packet classifier encoding
05040a305879 TLV 0x16.9.5(22.9.5) - Len 04 - Destination IPv4 classifier - value 0a305879 10.48.88.121
Corresponde a este flujo de servicio/clasificador en el archivo de configuración CM:
Main
{
UsServiceFlow
{
UsServiceFlowRef 4;
QosParamSetType 6;
SchedulingType 6;
RequestOrTxPolicy 0x0000037f;
UnsolicitedGrantSize 232;
GrantsPerInterval 1;
ToleratedGrantJitter 800;
NominalGrantInterval 20000;
}
UsPacketClass
{
ClassifierRef 2;
ServiceFlowRef 4;
IpPacketClassifier
{
IpDstAddr 10.48.88.121;
}
}
}
Dirección descendente
Ejemplo:
test cable docsis dsa c005.c22c.dc5b message 191A010200990601060701050804000154A00A04000154A00B0200DA170f01010203020099090603040a305879
Decodificación de los TLV
1. TLV de flujo de servicio
El TLV de flujo de servicio descendente es TLV 25 (0x19):
191A010200990601060701050804000154A00A04000154A00B0200DA
Decode:
191A TLV 0x19 (25) - Len 1A (26) - Downstream Service Flow definition
01020099 TLV 0x19.1 (25.1) - Len 02 - Downstream Service Flow ID - value 0x99
060106 TLV 0x19.6 (25.6) - Len 01 - QoS Parameter set type - value 06 -> Admitted and Active bit set
070105 TLV 0x19.7 (25.7) - Len 01 - Traffic Priority - value 05 -> Prio 5
0804000154A0 TLV 0x19.8 (25.8) - Len 04 - Max Sustain Rate - value 0x154a0 = 87200 bps
0A04000154A0 TLV 0x19.A (25.10) - Len 04 - Min Reserved Rate - value 0x154a0 = 87200 bps
0B0200DA TLV 0x19.B (25.11) - Len 02 - Assumed Min Rvd Rate packet size - value 0xda = 218
2. TLV clasificador.
Este también es un clasificador IPv4 simple. También se puede crear un clasificador más complejo.
El TLV del clasificador descendente es TLV 23 (0x17):
170f01010203020099090603040a305879
Decode:
170f TLV 0x17 (23) - Len 15 - Downstream Classifier
010102 TLV 0x17.1 (23.1) - Len 01 - Downstream Classifier Reference - value 0x02
03020099 TLV 0x17.3 (23.3) - Len 02 - Downstream Service Flow ID reference - value 0x99 -> MUST match SFID above
0906 TLV 0x17.9 (23.9) - Len 06 - IPv4 classifier
03040a305879 TLV 0x17.9.3(23.9.3) - Len 04 - Source IPv4 Address - value 0x0a305879 -> 10.48.88.121
Corresponde a este flujo/clasificador de servicio en el archivo de configuración CM:
Main
{
DsServiceFlow
{
DsServiceFlowRef 153;
QosParamSetType 6;
TrafficPriority 5;
MaxRateSustained 87200;
MinReservedRate 87200;
MinResPacketSize 218;
}
DsPacketClass
{
ClassifierRef 2;
ServiceFlowRef 153;
IpPacketClassifier
{
IpSrcAddr 10.48.88.121;
}
}
}
Eliminar los flujos
Los flujos de servicio dinámicos se pueden eliminar con un mensaje Dynamic-Service-Delete (DSD). El procedimiento es idéntico para eliminar tanto US SF como DS SF.
test cable docsis dsd
Ejemplo:
acdc-cbr8-2#show cable modem 2cab.a40c.5598 service-flow
SUMMARY:
MAC Address IP Address Host MAC Prim Num Primary DS
Interface State Sid CPE Downstream RfId
2cab.a40c.5598 172.54.0.4 C1/0/2/UB w-online 27 0 In1/0/2:7 8711
Sfid Dir Curr Sid Sched Prio MaxSusRate MaxBrst MinRsvRate Throughput
State Type
17 US act 27 BE 5 1024 3044 0 929
18 DS act N/A N/A 3 300000000 24600 0 887
--> Before : 2SFs only
acdc-cbr8-2#test cable docsis dsa 2cab.a40c.5598 message 1823010200040601060F010610040000037F130200E8160101150400000320140400004E20160f01010203020004090605040a305879
--> UGS SF
acdc-cbr8-2#test cable docsis dsa 2cab.a40c.5598 message 191A010200990601060701050804000154A00A04000154A00B0200DA170f01010203020099090603040a305879
--> DS SF
acdc-cbr8-2#show cable modem 2cab.a40c.5598 service-flow
Load for five secs: 10%/1%; one minute: 9%; five minutes: 10%
Time source is NTP, 10:54:57.426 CET Thu Nov 22 2018
SUMMARY:
MAC Address IP Address Host MAC Prim Num Primary DS
Interface State Sid CPE Downstream RfId
2cab.a40c.5598 172.54.0.4 C1/0/2/UB w-online 27 0 In1/0/2:7 8711
Sfid Dir Curr Sid Sched Prio MaxSusRate MaxBrst MinRsvRate Throughput
State Type
17 US act 27 BE 5 1024 3044 0 896
57 US act 43 UGS 0 0 0 0 0
18 DS act N/A N/A 3 300000000 24600 0 0
58 DS act N/A N/A 5 87200 3044 87200 0
--> Now Both UGS and DS voice flows are created (and throughput would be seen as soon as packets match the classifier.)
