Simple Network Management Protocol (SNMP) ist ein Protokoll auf Anwendungsebene, das zur Verwaltung und Überwachung eines Netzwerks verwendet wird. SNMP verwendet Traps, die auch als Benachrichtigungen bezeichnet werden, um den SNMP-Manager über Netzwerkereignisse zu informieren. Zur Definition eines SNMP-Filters wird entweder eine MIB-Struktur (Management Information Base) oder OID (Object Identifier) verwendet. Eine MIB ist eine Textdatei, die SNMP-Netzwerkelemente als Liste von Datenobjekten beschreibt. Eine MIB-Struktur fungiert als Wörterbuch, das alle SNMP-Elemente enthält. Eine SNMP-OID ist eine Nummer, die als Adresse dient, um ein bestimmtes Element in einem SNMP-Netzwerk zu identifizieren. Die Seite Notification Filter dient zum Filtern bestimmter SNMP-Benachrichtigungen. Zur Verwendung muss ein SNMP-Filter an einen Empfänger auf den Seiten SNMPv1, v2 und SNMPv3-Benachrichtigungsempfänger angeschlossen werden.
In diesem Artikel wird erläutert, wie Sie einen SNMP-Filter definieren und Benachrichtigungsempfänger auf den Managed Switches der Serie 300 konfigurieren.
· Managed Switches der Serie SF/SG 300
· 1.3.0.62

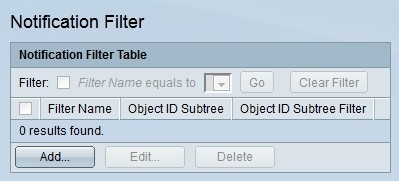

Schritt 1: Melden Sie sich beim Webkonfigurationsprogramm an, und wählen Sie SNMP > Notification Filter (SNMP > Benachrichtigungsfilter). Die Seite Benachrichtigungsfilter wird geöffnet:

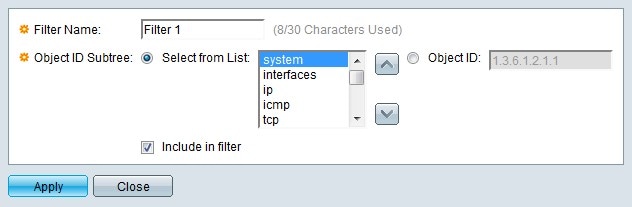

Schritt 2: Klicken Sie auf Hinzufügen, um einen neuen Benachrichtigungsfilter zu erstellen. Das Fenster Benachrichtigungsfilter hinzufügen wird angezeigt.
Schritt 3: Geben Sie im Feld Filtername einen Namen für den Filter ein.
Schritt 4: Klicken Sie auf das Optionsfeld der gewünschten Methode, in der der SNMP-Filter im Feld Objekt-ID-Substruktur definiert werden soll.
· Wählen Sie aus Liste aus: Definieren Sie den Filter mithilfe der MIB-Struktur (Management Information Base). Klicken Sie auf die Schaltfläche Nach oben, um zur Ebene der übergeordneten Knoten und der Geschwister des ausgewählten Knotens zu navigieren. Klicken Sie auf die Schaltfläche Nach unten, um zu den untergeordneten Knoten zu navigieren. Wählen Sie den gewünschten Knoten aus der Liste der Geschwister aus. Navigieren Sie mithilfe der Bildlaufleiste durch die Geschwister.
· Objekt-ID: Definieren Sie den Filter mithilfe von OIDs (Object Identifiers). Geben Sie die OID des SNMP-Traps ein, das gefiltert werden soll.
Schritt 5: Aktivieren Sie In Filter einschließen, um die angegebenen MIBs in den Filter einzuschließen.

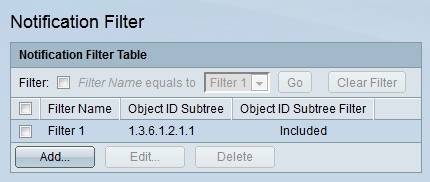

Schritt 6: Klicken Sie auf Übernehmen. Der definierte Filter wird erstellt.
Schritt 7: Um einen Filter zu bearbeiten, aktivieren Sie das Kontrollkästchen des Filters, den Sie bearbeiten möchten, und klicken Sie auf Bearbeiten.
Schritt 8: Um einen Filter zu löschen, aktivieren Sie das Kontrollkästchen des Filters, den Sie löschen möchten, und klicken Sie auf Löschen.

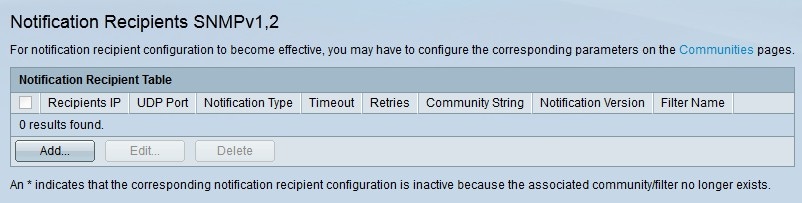

Schritt 1: Melden Sie sich beim Webkonfigurationsprogramm an, und wählen Sie SNMP > Notification Recipients SNMPv1,2 aus. Die Seite Benachrichtigungsempfänger SNMPv1, v2 wird geöffnet:

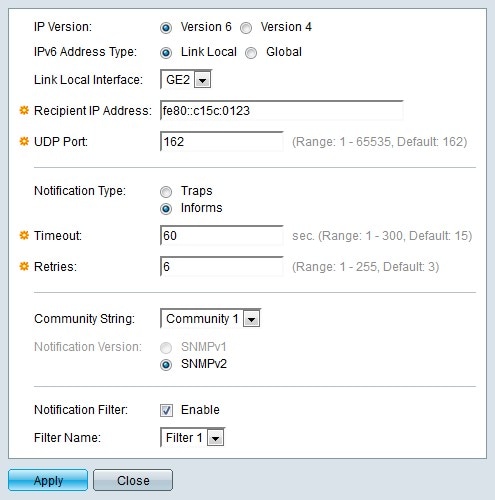

Schritt 2: Klicken Sie auf Hinzufügen, um einen neuen Benachrichtigungsempfänger hinzuzufügen. Das Fenster SNMP-Benachrichtigungsempfänger hinzufügen wird angezeigt.
Schritt 3: Klicken Sie im Feld IP-Version auf das Optionsfeld für die gewünschte IP-Version des Benachrichtigungsempfängers.
Schritt 4: Wenn es sich bei der IP-Version um Version 6 handelt, klicken Sie auf das Optionsfeld für den gewünschten IPv6-Adresstyp im Feld IPv6-Adresstyp.
· Local (Lokale Verbindung) - Die IPv6-Adresse ist eine lokale Adresse der Verbindung. Lokale Verbindungsadressen werden für interne LAN-Verbindungen verwendet und sind nicht routbar. Das Präfix für eine lokale Adresse der Verbindung lautet FE80.
· Global - Die IPv6-Adresse ist eine globale Adresse. Eine globale Adresse ist eine Unicast-Adresse, die global eindeutig ist und routbar ist.
Schritt 5: Wenn der IPv6-Adresstyp "Link Local Interface" (Lokale IPv6-Adresse) ist, wählen Sie in der Dropdown-Liste "Link Local Interface" (Lokale Schnittstelle verbinden) eine IPv6-Schnittstelle aus.
Schritt 6: Geben Sie in der IP-Adresse des Empfängers, an den die Benachrichtigungen gesendet werden sollen, die IP-Adresse des Empfängers ein.
Schritt 7: Geben Sie im Feld UDP Port (UDP-Port) die Portnummer ein, die vom Empfängergerät verwendet wird. Der Standard-UDP-Port für SNMP-Benachrichtigungen ist der UDP-Port 162.
Schritt 8: Klicken Sie im Feld Benachrichtigungstyp auf das Optionsfeld für den gewünschten Benachrichtigungstyp.
· Traps - Traps sind Benachrichtigungen, die an den Empfänger gesendet werden. Traps erfordern keine Bestätigung durch den Empfänger.
· Informs - Informs sind Benachrichtigungen, die an den Empfänger gesendet werden, wobei Informationen jedoch eine Bestätigung des Empfängers erfordern. Wenn der Empfänger nicht auf die Benachrichtigung antwortet, versucht der SNMP-Agent, die Informationen erneut zu senden.
Hinweis: Konfigurieren Sie zwei Empfänger, wenn sowohl Traps als auch Informationen als Benachrichtigungen gewünscht werden.
Schritt 9: Wenn der Benachrichtigungstyp auf Informs festgelegt ist, geben Sie die folgenden Felder ein. Diese Felder gelten, wenn keine Bestätigung von einem SNMP-Manager eingeht.
· Timeout (Zeitüberschreitung): Geben Sie die Zeit ein, zu der der SNMP-Agent wartet, bevor eine Benachrichtigung gesendet wird.
· Wiederholungen: Geben Sie ein, wie oft der SNMP-Agent die Informationen erneut sendet.
Schritt 10: Wählen Sie in der Dropdownliste Community String den Community String aus, der dem Empfänger entspricht. Ein Empfänger muss mit den Anmeldeinformationen des konfigurierten Community-Strings übereinstimmen, um Benachrichtigungen zu empfangen.
Hinweis: Weitere Informationen zu SNMP-Communitys finden Sie im Artikel SNMP Communities Configuration on 300 Series Managed Switches.
Schritt 11: Klicken Sie im Feld "Notification version" (Benachrichtigungsversion) auf das Optionsfeld für die gewünschte SNMP-Trap-Version. Diese wird basierend auf dem Typ der SNMP-Benachrichtigungen ausgewählt, die der Empfänger empfangen kann.
Schritt 12: Aktivieren Sie Aktivieren im Feld Benachrichtigungsfilter, um einen Benachrichtigungsfilter für den Empfänger zu aktivieren.
Schritt 13: Wählen Sie aus der Dropdown-Liste Filtername einen Benachrichtigungsfilter aus, der auf den Empfänger angewendet wird.
Schritt 14: Klicken Sie auf Übernehmen. Der Benachrichtigungsempfänger ist konfiguriert.
Schritt 15: Um einen Empfänger zu bearbeiten, aktivieren Sie das Kontrollkästchen des Empfängers, den Sie bearbeiten möchten, und klicken Sie auf Bearbeiten.
Schritt 16: Um einen Empfänger zu löschen, aktivieren Sie das Kontrollkästchen des Empfängers, den Sie löschen möchten, und klicken Sie auf Löschen.
Schritt 1: Melden Sie sich beim Webkonfigurationsprogramm an, und wählen Sie SNMP > Notification Recipients SNMPv3 aus. Die Seite SNMPv3-Benachrichtigungsempfänger wird geöffnet:
Schritt 2: Klicken Sie auf Hinzufügen, um einen neuen Benachrichtigungsempfänger hinzuzufügen. Das Fenster SNMP-Benachrichtigungsempfänger hinzufügen wird angezeigt.
Schritt 3: Klicken Sie im Feld IP-Version auf das Optionsfeld für die gewünschte IP-Version des Benachrichtigungsempfängers.
Schritt 4: Wenn es sich bei der IP-Version um Version 6 handelt, klicken Sie auf das Optionsfeld für den gewünschten IPv6-Adresstyp im Feld IPv6-Adresstyp.
· Local (Lokale Verbindung) - Die IPv6-Adresse ist eine lokale Adresse der Verbindung. Lokale Verbindungsadressen werden für interne LAN-Verbindungen verwendet und sind nicht routbar. Das Präfix für eine lokale Adresse der Verbindung lautet FF80.
· Global - Die IPv6-Adresse ist eine globale Adresse. Eine globale Adresse ist eine Unicast-Adresse, die global eindeutig ist und routbar ist.
Schritt 5: Wenn der IPv6-Adresstyp "Link Local Interface" (Lokale IPv6-Adresse) ist, wählen Sie in der Dropdown-Liste "Link Local Interface" (Lokale Schnittstelle verbinden) eine IPv6-Schnittstelle aus.
Schritt 6: Geben Sie in der IP-Adresse des Empfängers, an den die Benachrichtigungen gesendet werden sollen, die IP-Adresse des Empfängers ein.
Schritt 7: Geben Sie im Feld UDP Port (UDP-Port) die Portnummer ein, die vom Empfängergerät verwendet wird. Der Standard-UDP-Port für SNMP-Benachrichtigungen ist der UDP-Port 162.
Schritt 8: Klicken Sie im Feld Benachrichtigungstyp auf das Optionsfeld für den gewünschten Benachrichtigungstyp.
· Traps - Traps sind Benachrichtigungen, die an den Empfänger gesendet werden. Traps erfordern keine Bestätigung durch den Empfänger.
· Informs - Informs sind Benachrichtigungen, die an den Empfänger gesendet werden, wobei Informationen jedoch eine Bestätigung des Empfängers erfordern. Wenn der Empfänger nicht auf die Benachrichtigung antwortet, versucht der SNMP-Agent, die Informationen erneut zu senden.
Hinweis: Konfigurieren Sie zwei Empfänger, wenn sowohl Traps als auch Informationen als Benachrichtigungen gewünscht werden.
Schritt 9: Wenn der Benachrichtigungstyp auf Informs festgelegt ist, geben Sie die folgenden Felder ein. Diese Felder gelten, wenn keine Bestätigung von einem SNMP-Manager eingeht.
· Timeout (Zeitüberschreitung): Geben Sie die Zeit ein, zu der der SNMP-Agent wartet, bevor eine Benachrichtigung gesendet wird.
· Wiederholungen: Geben Sie ein, wie oft der SNMP-Agent die Informationen erneut sendet.
Schritt 10: Wählen Sie in der Dropdown-Liste Benutzer den Benutzer aus, der dem Empfänger entspricht. Der Empfänger muss mit den Anmeldeinformationen des konfigurierten Benutzernamens übereinstimmen, um die Benachrichtigungen zu erhalten.
Hinweis: Weitere Informationen zu SNMP-Benutzern finden Sie im Artikel Simple Network Management Protocol (SNMP) User Configuration on 300 Series Managed Switches.
Schritt 11: Klicken Sie im Feld Sicherheitsstufe auf das Optionsfeld für die gewünschte Sicherheitsstufe der SNMP-Pakete. Die Verfügbarkeit dieser Optionen hängt von der Konfiguration des Benutzernamens auf der Seite "SNMP Users" ab.
· Keine Authentifizierung - Authentifizierung ist nicht erforderlich, und die SNMP-Pakete werden nicht verschlüsselt.
· Authentifizierung - Authentifizierung ist erforderlich, aber die SNMP-Pakete werden nicht verschlüsselt.
· Datenschutz - Authentifizierung ist erforderlich, und die SNMP-Pakete werden verschlüsselt.
Schritt 12: Aktivieren Sie Aktivieren im Feld Benachrichtigungsfilter, um einen Benachrichtigungsfilter für den Empfänger zu aktivieren.
Schritt 13: Wählen Sie aus der Dropdown-Liste Filtername einen Benachrichtigungsfilter aus, der auf den Empfänger angewendet wird.
Schritt 14: Klicken Sie auf Übernehmen. Der Benachrichtigungsempfänger ist konfiguriert.
Schritt 15: Um einen Empfänger zu bearbeiten, aktivieren Sie das Kontrollkästchen des Empfängers, den Sie bearbeiten möchten, und klicken Sie auf Bearbeiten.
Schritt 16: Um einen Empfänger zu löschen, aktivieren Sie das Kontrollkästchen des Empfängers, den Sie löschen möchten, und klicken Sie auf Löschen.
