Fehlerbehebung bei Traceroute von FTD, die trotz erfolgreichem ICMP-Ping keine Hop-Informationen anzeigt

Problem

Alle diese Symptome treten auf:

• Routenfehler: Direkt vom Cisco Firewall Threat Defense (FTD)-Gerät initiierte Traceroute-Befehle geben beim Anvisieren externer IP-Adressen konsistent nur * * * für alle Hops zurück.

• Erfolgreiche Verbindung: ICMP-Ping-Tests an dasselbe Ziel waren erfolgreich, und ICMP-Datenverkehr ist in der Zugriffskontrollrichtlinie explizit zulässig.

Dieses Verhalten verhindert die Transparenz von Pfad-Hops für Datenverkehr, der vom FTD-Gerät ausgeht, und beeinträchtigt die Fehlerbehebung für Netzwerkpfade.

Beispiel

Ping an das Ziel funktioniert:

firepower# ping 192.168.203.89
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.203.89, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/2/10 ms

Aber Traceroute ist nicht:

firepower# traceroute 192.168.203.89
Type escape sequence to abort.
Tracing the route to 192.168.203.89
 1*  *  *
 2*  *  *
 3*  *  *
...
 30*  *  *
firepower#

Umwelt

• Cisco Secure Firewall Threat Defense (FTD)

• Erstmals beobachtet bei: 7.4, 7.4.2.3, 7.6.2. Andere Versionen könnten ebenfalls betroffen sein.

• Cisco Secure Firewall Management Center (FMC/cdFMC/FDM) für die Verwaltung.

• Statische NAT-Regeln im Einsatz, einschließlich bidirektionaler Konfigurationen

• Von FTD CLI (Lina-Modus) ausgeführte Traceroute-Befehle.

• ICMP in der Zugriffskontrollrichtlinie zugelassen.

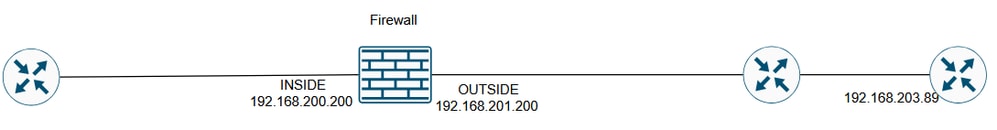

Topologie

inline_image_0,png

Auflösung

Die möglichen Lösungen hängen vom Zweck der konfigurierten NAT-Regel ab.

Lösung 1

Wenn das Ziel darin besteht, die interne Server-IP nur für den ausgehenden Zugriff zu übersetzen, können Sie die NAT-Regel als unidirektional konfigurieren.

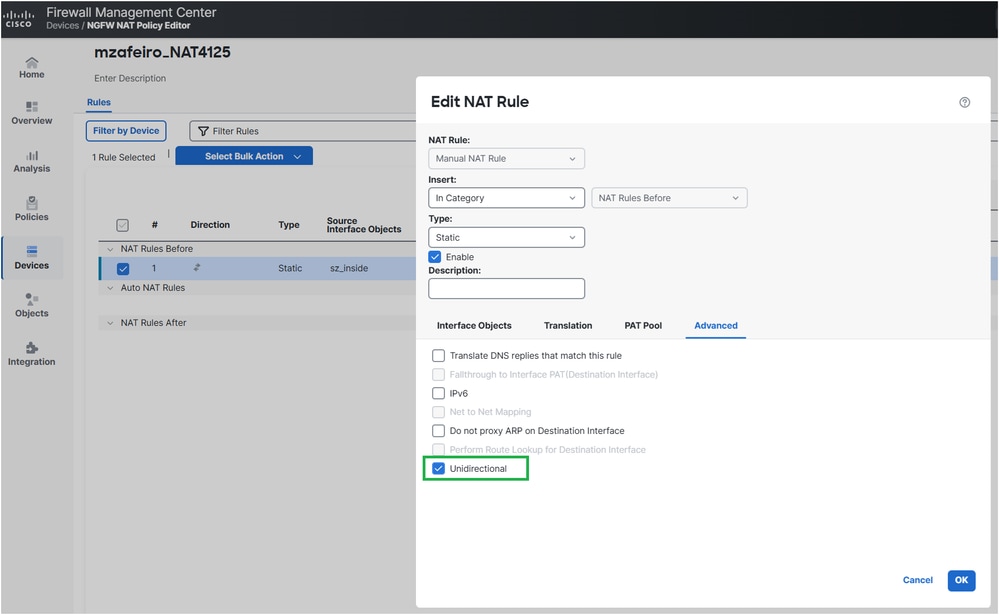

Auf FMC kann dies über die NAT-Regel "Erweiterte Optionen" erfolgen:

inline_image_0,png

Die bereitgestellte NAT-Konfiguration:

firepower# show run nat
nat (INSIDE,OUTSIDE) source static server_host interface unidirectional
firepower#

Verifizierung

firepower# traceroute 192.168.203.89
Type escape sequence to abort.
Tracing the route to 192.168.203.89
 1  192.168.201.88 2 msec 2 msec 2 msec
 2  192.168.203.89 1 msec *  1 msec

Lösung 2

Wenn der interne Server von außen erreichbar sein soll, können Sie die NAT-Regel genauer definieren, indem Sie die Port-Weiterleitung konfigurieren:

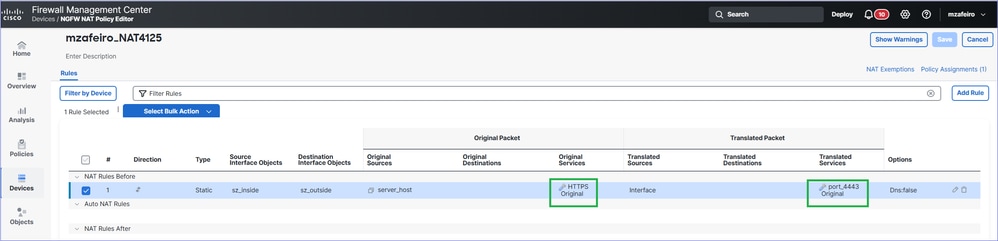

inline_image_0,png

Die bereitgestellte NAT-Konfiguration:

firepower# show run nat
nat (INSIDE,OUTSIDE) source static server_host interface service SVC_25769850586 SVC_25769850587

Verifizierung

firepower# traceroute 192.168.203.89
Type escape sequence to abort.
Tracing the route to 192.168.203.89
 1  192.168.201.88 2 msec 2 msec 2 msec
 2  192.168.203.89 1 msec *  1 msec

So funktioniert es

So funktioniert es

Ping

1. Die Firewall sendet eine Echo-Anfrage (ICMP Typ 8 Code 0).

2. Für ICMP wird eine neue Firewall-Verbindung erstellt.

3. Die Firewall erhält eine Echo-Antwort (ICMP-Code 0 0).

4. Die Nachricht entspricht der in Schritt 2 erstellten Verbindung.

5. Die Echo-Antwort-Nachricht wird von der Firewall verbraucht.

Routenverfolgung

1. Die Firewall sendet drei UDP-Pakete von den Ports 33434, 33435 und 33436 mit TTL 1 an das Ziel.

2. Für UDP wird eine neue Firewall-Verbindung erstellt.

3. Die Firewall empfängt entweder eine übertragene ICMP-TTL (Typ 11 Code 0) oder einen nicht erreichbaren ICMP-Port (Typ 3 Code 3).

4. Sobald ICMP-Pakete an der Firewall ankommen, werden sie als andere Verbindungen behandelt als die UDP-Pakete aus Schritt 2.

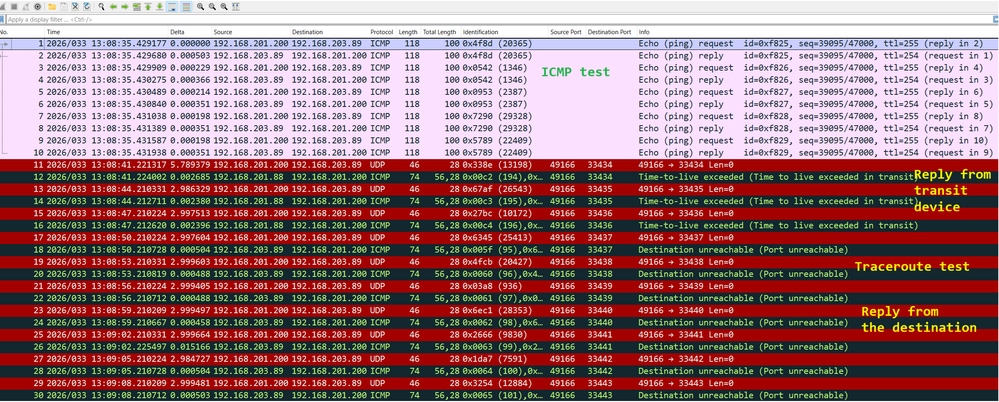

Dies ist in Wireshark zu sehen:

inline_image_0,png

Fehlerbehebung

Schritt 1

Aktivieren Sie die Paketerfassung an der Firewall-Ausgangsschnittstelle mit Trace, um festzustellen, wie die Firewall die eingehenden Pakete verarbeitet:

firepower# capture CAPI trace interface OUTSIDE match ip host 192.168.203.89 host 192.168.201.100

Schritt 2

Test mit Ping:

firepower# ping 192.168.203.89
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.203.89, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 1/1/1 ms

 Anschließend mit Traceroute testen:

firepower# traceroute 192.168.203.89
Type escape sequence to abort.
Tracing the route to 192.168.203.89
 1*  *  *
 2*  *  *
 3*  *  *
 4*  *  *
 5*  *  *
 6*  *  *
 7*  *  *
…

Schritt 3

Überprüfen Sie den Inhalt der Aufzeichnung:

• Die Pakete 1-10 beziehen sich auf den ICMP-Ping-Test.

• Die Pakete 11-16 beziehen sich auf Traceroute. Die Antworten stammen vom ersten Hop.

• Die Pakete 17-28 beziehen sich ebenfalls auf Traceroute. Die Antworten stammen vom Zielendpunkt.

firepower# show capture CAPI
190 packets captured
1: 13:50:27.345471       802.1Q vlan#201 P0 192.168.201.200 > 192.168.203.89 icmp: echo request
2: 13:50:27.345975       802.1Q vlan#201 P0 192.168.203.89 > 192.168.201.200 icmp: echo reply
3: 13:50:27.346219       802.1Q vlan#201 P0 192.168.201.200 > 192.168.203.89 icmp: echo request
4: 13:50:27.346600       802.1Q vlan#201 P0 192.168.203.89 > 192.168.201.200 icmp: echo reply
5: 13:50:27.346814       802.1Q vlan#201 P0 192.168.201.200 > 192.168.203.89 icmp: echo request
6: 13:50:27.347165       802.1Q vlan#201 P0 192.168.203.89 > 192.168.201.200 icmp: echo reply
7: 13:50:27.347378       802.1Q vlan#201 P0 192.168.201.200 > 192.168.203.89 icmp: echo request
8: 13:50:27.347714       802.1Q vlan#201 P0 192.168.203.89 > 192.168.201.200 icmp: echo reply
9: 13:50:27.347928       802.1Q vlan#201 P0 192.168.201.200 > 192.168.203.89 icmp: echo request
10: 13:50:27.348279       802.1Q vlan#201 P0 192.168.203.89 > 192.168.201.200 icmp: echo reply
11: 13:50:33.229724       802.1Q vlan#201 P0 192.168.201.200.49168 > 192.168.203.89.33434:  udp 0
12: 13:50:33.232562       802.1Q vlan#201 P0 192.168.201.88 > 192.168.201.200 icmp: time exceeded in-transit
13: 13:50:36.220279       802.1Q vlan#201 P0 192.168.201.200.49168 > 192.168.203.89.33435:  udp 0
14: 13:50:36.222827       802.1Q vlan#201 P0 192.168.201.88 > 192.168.201.200 icmp: time exceeded in-transit
15: 13:50:39.220172       802.1Q vlan#201 P0 192.168.201.200.49168 > 192.168.203.89.33436:  udp 0
16: 13:50:39.222675       802.1Q vlan#201 P0 192.168.201.88 > 192.168.201.200 icmp: time exceeded in-transit
17: 13:50:42.220157       802.1Q vlan#201 P0 192.168.201.200.49168 > 192.168.203.89.33437:  udp 0
18: 13:50:42.220737       802.1Q vlan#201 P0 192.168.203.89 > 192.168.201.200 icmp: 192.168.203.89 udp port 33437 unreachable
19: 13:50:45.220264       802.1Q vlan#201 P0 192.168.201.200.49168 > 192.168.203.89.33438:  udp 0
20: 13:50:45.220752       802.1Q vlan#201 P0 192.168.203.89 > 192.168.201.200 icmp: 192.168.203.89 udp port 33438 unreachable
21: 13:50:48.220157       802.1Q vlan#201 P0 192.168.201.200.49168 > 192.168.203.89.33439:  udp 0
22: 13:50:48.220645       802.1Q vlan#201 P0 192.168.203.89 > 192.168.201.200 icmp: 192.168.203.89 udp port 33439 unreachable
23: 13:50:51.220157       802.1Q vlan#201 P0 192.168.201.200.49168 > 192.168.203.89.33440:  udp 0
24: 13:50:51.220645       802.1Q vlan#201 P0 192.168.203.89 > 192.168.201.200 icmp: 192.168.203.89 udp port 33440 unreachable
25: 13:50:54.220264       802.1Q vlan#201 P0 192.168.201.200.49168 > 192.168.203.89.33441:  udp 0
26: 13:50:54.220752       802.1Q vlan#201 P0 192.168.203.89 > 192.168.201.200 icmp: 192.168.203.89 udp port 33441 unreachable
27: 13:50:57.220157       802.1Q vlan#201 P0 192.168.201.200.49168 > 192.168.203.89.33442:  udp 0
28: 13:50:57.220645       802.1Q vlan#201 P0 192.168.203.89 > 192.168.201.200 icmp: 192.168.203.89 udp port 33442 unreachable

Schritt 4

Verfolgen Sie die eingehenden ICMP-Pakete aus dem Ping-Test.

Paket #2 ist die Antwort auf die ICMP-Ping-Anforderung, die in Paket #1 gesendet wurde.

firepower# show capture CAPI packet-number 2 trace
190 packets captured
2: 13:50:27.345975       802.1Q vlan#201 P0 192.168.203.89 > 192.168.201.200 icmp: echo reply
…
Phase: 4
Type: FLOW-LOOKUP
Subtype:
Result: ALLOW
Elapsed time: 488 ns
Config:
Additional Information:
Found flow with id 143799, using existing flow
…
Phase: 6
Type: ADJACENCY-LOOKUP
Subtype: Resolve Nexthop IP address to MAC
Result: ALLOW
Elapsed time: 1952 ns
Config:
Additional Information:
Found adjacency entry for Next-hop 0.0.0.0 on interface  identity
Adjacency :Active
MAC address 0000.0000.0000 hits 483359 reference 2

Result:
input-interface: OUTSIDE(vrfid:0)
input-status: up
input-line-status: up
output-interface: NP Identity Ifc
Action: allow
Time Taken: 18056 ns
1 packet shown

 Die wichtigsten Punkte der Ablaufverfolgung sind:

• Das Paket stimmt mit einem vorhandenen Datenfluss überein.

• Die Ausgabeschnittstelle ist die Firewall selbst (Identitätsschnittstelle).

Schritt 5

Verfolgen Sie die eingehenden ICMP-Pakete aus dem Traceroute-Test.

Paket #12 ist die Antwort des Transit-Hosts:

firepower#  show capture CAPI packet-number 12 trace
190 packets captured
12: 13:50:33.232562       802.1Q vlan#201 P0 192.168.201.88 > 192.168.201.200 icmp: time exceeded in-transit

Phase: 3
Type: UN-NAT
Subtype: static
Result: ALLOW
Elapsed time: 6344 ns
Config:
nat (INSIDE,OUTSIDE) source static server_host interface
Additional Information:
NAT divert to egress interface INSIDE(vrfid:0)
Untranslate 192.168.201.200/49168 to 192.168.200.50/49168

Phase: 7
Type: ACCESS-LIST
Subtype:
Result: ALLOW
Elapsed time: 97 ns
Config:
access-group CSM_FW_ACL_ global
access-list CSM_FW_ACL_ advanced permit ip any any rule-id 268436480
access-list CSM_FW_ACL_ remark rule-id 268436480: ACCESS POLICY: mzafeiro_empty - Default
access-list CSM_FW_ACL_ remark rule-id 268436480: L4 RULE: DEFAULT ACTION RULE
Additional Information:
 This packet will be sent to snort for additional processing where a verdict will be reached
...
Phase: 18
Type: FLOW-CREATION
Subtype:
Result: ALLOW
Elapsed time: 16104 ns
Config:
Additional Information:
New flow created with id 143805, packet dispatched to next module
...
Phase: 20
Type: SNORT
Subtype: identity
Result: ALLOW
Elapsed time: 39496 ns
Config:
Additional Information:
user id: no auth, realm id: 0, device type: 0, auth type: invalid, auth proto: basic, username: none, AD domain: none,
src sgt: 0, src sgt type: unknown, dst sgt: 0, dst sgt type: unknown, abp src: none, abp dst: none, location: none

Result:
input-interface: OUTSIDE(vrfid:0)
input-status: up
input-line-status: up
output-interface: INSIDE(vrfid:0)
output-status: up
output-line-status: up
Action: allow
Time Taken: 158341 ns

• Das Paket ist Teil einer neuen Verbindung (entspricht nicht einem vorhandenen Datenfluss).

• Das Paket unterliegt der Network Address Translation (Netzwerkadressumwandlung) (wobei "UN-NAT" die Ziel-NAT bezeichnet).

• Das Paket wird als Firewall-Datenverkehr behandelt und unterliegt den Zugriffskontrollrichtlinien (ACP, Access Control Policy) und der Snort-Überprüfung.

• Die Ausgabe-Schnittstelle (Ausgang) ist INSIDE. Dies ist auf die NAT-Übersetzung zurückzuführen.

Ursache

 In diesem Fall wird das Problem durch die statische NAT-Regel verursacht:

firepower# show run nat
nat (INSIDE,OUTSIDE) source static server_host interface
