Einleitung

Zipkin

Zipkin ist ein verteiltes Tracing-System, das hilft, Zeitdaten zu sammeln, die benötigt werden, um Latenzprobleme in der Service-Architektur zu beheben. Dieses Handbuch enthält Anweisungen zum Bereitstellen von Zipkin und zum Aktivieren der Ablaufverfolgung für BPA-Plattformdienste.

@opentelemetry/api

Das Paket @opentelemetry/api ist die Basis-API für OpenTelemetry in Node.js. Sie stellt Schnittstellen und Klassen zum Erstellen und Verwalten von Ablaufverfolgungen, Spannen und der Kontextanwendung bereit. Dieses Paket ermöglicht es Entwicklern, ihre Anwendungen zu instrumentieren, um Telemetriedaten wie Spuren und Metriken zu sammeln, die dann zur Analyse in Backends wie Zipkin exportiert werden können.

Wichtige Komponenten

Zu den Hauptkomponenten von Zipkin gehören:

• Zipkin-Server: Zentraler Ablaufverfolgungssammler und Benutzeroberfläche
• Offene Telemetrie: Instrumentationsbibliothek für die Ablaufverfolgung
• Elastische Suche: Speicher-Backend für Ablaufverfolgungsdaten
• Secure Sockets Layer (SSL) und Transport Layer Security (TLS): Sichere Kommunikation

Voraussetzungen

Netzwerkanforderungen

Um Zipkin bereitzustellen und die Ablaufverfolgung zu aktivieren, sind die folgenden Netzwerkanforderungen erforderlich:

• Port 9412: HTTPS-API-Endpunkt (Zipkin Hypertext Transfer Protocol Secure)
• Port 9411: Zipkin-HTTP-Management-Endpunkt (Hypertext Transfer Protocol)
• Port 9200: Zugriff auf das Cluster Elasticsearch

Docker ermöglicht Bereitstellung

Aktivieren des Überwachungsprofils

1. Starten Sie den BPA-Docker mit einem Knoten über den folgenden Pfad:

   cd /opt/bpa/bpa-{build_version}/scripts

2. Führen Sie das Bash-Skript mit der Überwachungsoption aus. Verwenden Sie dazu den folgenden Befehl:

   ./startbpa.1node.sh monitoring

Überprüfen des Zipkin-Containers

1. Führen Sie den folgenden Befehl aus, um den Containerstatus zu überprüfen:

   docker ps | grep tracers-zipkin

2. Um die Protokolle eines Zipkin-Containers anzuzeigen. Führen Sie den folgenden Befehl aus:

   docker logs tracers-zipkin -f

Aktivieren der Ablaufverfolgung in Services

Die BPA-Anwendung unterstützt flexible Ablaufverfolgungskonfigurationen über Dateien mit der Bezeichnung "tracingConfig.json". Das System implementiert einen hierarchischen Mechanismus zum Laden von Konfigurationen mit drei (3) Prioritätsstufen für unterschiedliche Bereitstellungsszenarien.

Hierarchie der Konfigurationslast

Die Anwendung lädt die Ablaufverfolgungskonfigurationen basierend auf der Rangfolge in der folgenden Reihenfolge:

Pod-spezifische Konfiguration

Pfad: bpa-helm-chart/charts/<Dienstname>/public_conf

Anwendungsfall

• Individuelle, Pod-spezifische Ablaufverfolgungskonfiguration
• Ermöglicht unterschiedliche Ablaufverfolgungseinstellungen für bestimmte Dienste oder PODs
• Manuelle Platzierung erforderlich: Benutzer müssen diese Datei manuell im Pod-Ordnerpfad platzieren: bpa-helm-chart/charts/<Dienstname>/public_conf

Beispielszenario

• Detaillierte Ablaufverfolgung nur für kritische Services aktivieren
• Unterschiedliche Abtastraten für verschiedene Mikrodienste
• Debugspezifische Ablaufverfolgung zur Fehlerbehebung von PODs

Globale Konfiguration

Pfad: bpa-helm-chart/bpa/conf/common/globals/tracingConfig.json

Anwendungsfall

• Globale Ablaufverfolgungskonfiguration für alle Container und Pods
• Zentrales Tracing-Management
• Globale Auswirkungen: Änderungen an dieser Datei wirken sich auf alle Pods in der Bereitstellung aus

Beispielszenario

• Aktivieren und Deaktivieren der Ablaufverfolgung in der gesamten BPA-Bereitstellung
• Einheitliche Ablaufverfolgungsrichtlinien für die Produktionsumgebung festlegen
• Zentrale Compliance- und Überwachungsanforderungen

Fallback-Konfiguration

Pfad: ../conf/tracingConfig.json (Fallback)

Anwendungsfall

• Standardkonfiguration für die Ablaufverfolgung im Paket mit der Anwendung
• Standardeinstellungen für Entwicklungsumgebung
• Stellt sicher, dass die Anwendung nie aufgrund einer fehlenden Ablaufverfolgungskonfiguration fehlschlägt

Wenn eine Konfigurationsdatei falsch formatiert oder nicht lesbar ist, führt das System folgende Schritte aus:

• Protokolliert den Fehler
• Standardmäßig ist diese Option aktiviert: false}, um Ablaufverfolgungsfehler zu verhindern
• Fortsetzen des Anwendungsstarts

Festlegen der Ablaufverfolgungskonfiguration

Erstellen oder aktualisieren Sie die Datei "tracingConfig.json" mit dem folgenden Inhalt im Ordnerpfad des POD:

bpa-helm-chart/charts/<Dienstname>/public_conf/

Beispiele:

• So aktivieren Sie die Ablaufverfolgung

  {

          "enable": true

      }

• So deaktivieren Sie die Ablaufverfolgung:

  {

        "enable": false

      }

Konfigurationseigenschaften

• enable (boolean) (erforderlich): Steuert, ob die Ablaufverfolgung für die Anwendung aktiviert oder deaktiviert ist
• Richtig: Aktiviert verteilte Ablaufverfolgung
  • Die Anwendung initialisiert die Ablaufverfolgungshilfe.
  • Traces werden gesammelt und an das konfigurierte Backend gesendet
  • Leistungsüberwachung und aktivierte Debugging-Funktionen
• Falsch: Deaktiviert die verteilte Ablaufverfolgung
  • Kein Tracing-Overhead bei der Anwendungsleistung
  • Keine Erfassung oder Übertragung von Ablaufverfolgungsdaten
  • Anwendung wird ohne Ablaufverfolgungsinstrumentation ausgeführt

Anwenden von Konfigurationsänderungen

Helm-Upgrade-Befehl

Nachdem Sie die Dateien "tracingConfig.json" an den entsprechenden Speicherorten platziert haben, wenden Sie die Änderungen mithilfe des Befehls Helm upgrade (Helm-Upgrade) an:

helm upgrade bpa-rel --namespace bpa-ns /opt/bpa-helm-chart

Befehlsaufschlüsselung:

• Helm-Upgrade: Aktualisiert eine vorhandene Helm-Version
• bpa-rel: Name der BPA Helm-Version
• —namespace bpa-ns: Gibt den Kubernetes-Namespace an, in dem BPA bereitgestellt wird.
• /opt/bpa-helm-chart: Pfad zum BPA Helm-Diagrammverzeichnis

Bereitstellung von Kubernetes und Helm

Aktivieren der Wertüberwachung

Bearbeiten Sie im folgenden Helm-Diagrammpfad die Helm-Werte in der Datei "values.yaml", um die Überwachung zu aktivieren:

yaml
  global:
  enableMonitoring: true

Bereitstellen des Zipkin-Diensts

Stellen Sie den Zipkin-Dienst mithilfe des folgenden Helm-Befehls bereit:

helm install bpa-rel --create-namespace --namespace bpa-ns

Überprüfen der Bereitstellung

Verwenden Sie die folgenden Befehle, um die Bereitstellung zu überprüfen:

kubectl get pods -n bpa-ns | grep tracers-zipkin
kubectl get svc -n bpa-ns | grep tracers-zipkin

Überprüfen des Dienststatus

Verwenden Sie den folgenden Befehl, um POD-Protokolle anzuzeigen:

kubectl logs -n bpa-ns deployment/tracers-zipkin -f

Verwenden Sie den folgenden Befehl, um Dienstendpunkte zu überprüfen:

kubectl describe svc tracers-zipkin -n bpa-ns

Zugriff und Überwachung

1-Node-Zugriff auf Zipkin-Dashboard

URL: https://<SERVER IP>:9412/zipkin/

3-Node Kubernetes Zugriff auf Zipkin Dashboard

URL: https://<cluster-ip>:30900/zipkin/

Zipkin-Benutzeroberfläche

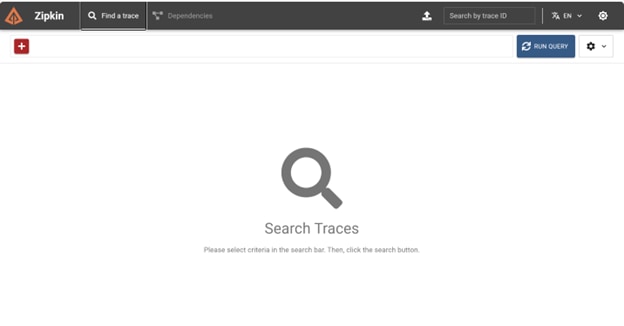

Das Zipkin-Dashboard bietet eine Benutzeroberfläche zum Suchen und Visualisieren von Spuren. Zu den Hauptkomponenten gehören:

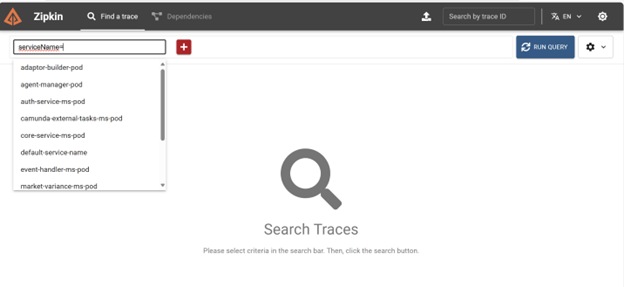

• Service-Name-Dropdown: Nachverfolgungen nach Dienstnamen filtern

Servicename

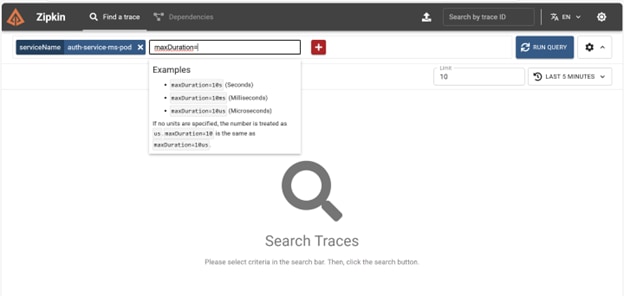

• Zeitbereichsauswahl: Zeitfenster für die Trace-Suche definieren

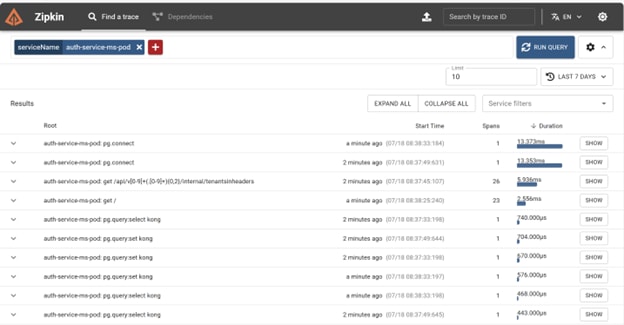

• Nachverfolgungsliste: Zeigt eine Liste der Ablaufverfolgungen an, die den Suchkriterien entsprechen.

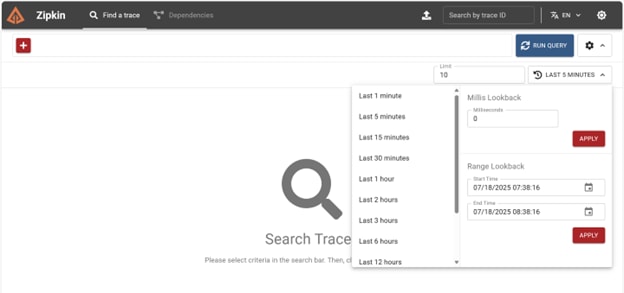

• Ablaufverfolgungszeitleiste: Visuelle Darstellung von Zeitintervallen (d. h. Spannen) innerhalb einer Spur

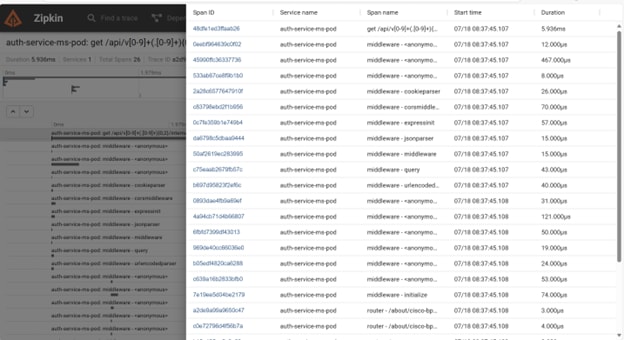

• Spannweitendetails: Detaillierte Ansicht der einzelnen Bereiche, einschließlich Dauer, Tags und Protokolle.

Tracers und Spans

Tracer sind für das Erstellen und Verwalten von Spannen zuständig. Ein Tracer ist einem bestimmten Dienst oder einer Anwendungskomponente zugeordnet. Spannweiten stellen eine einzelne Arbeits- oder Betriebseinheit innerhalb einer Spur dar. Jede Spanne enthält Informationen wie den Namen des Vorgangs, die Start- und Endzeit, Attribute und Beziehungen zwischen über- und untergeordneten Elementen und anderen Spannen.
