WPA2-PSK ومصادقة مفتوحة مع مثال تكوين Cisco 5760 WLC

خيارات التنزيل

PDF (555.5 KB)
عرض باستخدام Adobe Reader على مجموعة متنوعة من الأجهزة
ePub (349.0 KB)
العرض في تطبيقات مختلفة على iPhone أو iPad أو نظام تشغيل Android أو قارئ Sony أو نظام التشغيل Windows Phone
Mobi (Kindle) (435.7 KB)
عرض على جهاز Kindle أو تطبيق Kindle على أجهزة متعددة

تم التحديث:٥ نوفمبر ٢٠١٥

معرّف المستند:116880

لغة خالية من التحيز

تسعى مجموعة الوثائق لهذا المنتج جاهدة لاستخدام لغة خالية من التحيز. لأغراض مجموعة الوثائق هذه، يتم تعريف "خالية من التحيز" على أنها لغة لا تعني التمييز على أساس العمر، والإعاقة، والجنس، والهوية العرقية، والهوية الإثنية، والتوجه الجنسي، والحالة الاجتماعية والاقتصادية، والتمييز متعدد الجوانب. قد تكون الاستثناءات موجودة في الوثائق بسبب اللغة التي يتم تشفيرها بشكل ثابت في واجهات المستخدم الخاصة ببرنامج المنتج، أو اللغة المستخدمة بناءً على وثائق RFP، أو اللغة التي يستخدمها منتج الجهة الخارجية المُشار إليه. تعرّف على المزيد حول كيفية استخدام Cisco للغة الشاملة.

حول هذه الترجمة

ترجمت Cisco هذا المستند باستخدام مجموعة من التقنيات الآلية والبشرية لتقديم محتوى دعم للمستخدمين في جميع أنحاء العالم بلغتهم الخاصة. يُرجى ملاحظة أن أفضل ترجمة آلية لن تكون دقيقة كما هو الحال مع الترجمة الاحترافية التي يقدمها مترجم محترف. تخلي Cisco Systems مسئوليتها عن دقة هذه الترجمات وتُوصي بالرجوع دائمًا إلى المستند الإنجليزي الأصلي (الرابط متوفر).

المحتويات

المقدمة

المتطلبات الأساسية

المتطلبات

المكونات المستخدمة

التكوين

الرسم التخطيطي للشبكة

تكوين WPA2-PSK باستخدام CLI

تكوين WPA2-PSK باستخدام GUI

فتح تكوين المصادقة باستخدام CLI (واجهة سطر الأوامر)

فتح تكوين المصادقة باستخدام واجهة المستخدم الرسومية

التحقق من الصحة

استكشاف الأخطاء وإصلاحها

المقدمة

يشرح هذا المستند فوائد إستخدام Wi-Fi Protected Access 2 (WPA2) في شبكة محلية لاسلكية (WLAN). يقدم المستند مثالين للتكوين لتنفيذ WPA2 على شبكة WLAN:

تكوين مفتاح WPA2 المشارك مسبقا (PSK)
تكوين المصادقة المفتوحة

المتطلبات الأساسية

المتطلبات

توصي Cisco بأن تكون لديك معرفة بالمواضيع التالية:

الوصول المحمي اللاسلكي (WPA)
حلول أمان WLAN

المكونات المستخدمة

تستند المعلومات الواردة في هذا المستند إلى إصدارات البرامج والمكونات المادية التالية:

وحدة التحكم في شبكة LAN اللاسلكية (WLC) من السلسلة Cisco 5700 مع برنامج Cisco IOS^® XE، الإصدار 3.3
نقطة وصول خفيفة الوزن للسلسلة Cisco Aironet 3600 Series
نظام التشغيل Microsoft Windows 7 لاسلكيا أصليا

تم إنشاء المعلومات الواردة في هذا المستند من الأجهزة الموجودة في بيئة معملية خاصة. بدأت جميع الأجهزة المُستخدمة في هذا المستند بتكوين ممسوح (افتراضي). إذا كانت شبكتك مباشرة، فتأكد من فهمك للتأثير المحتمل لأي أمر.

التكوين

ملاحظة: أستخدم أداة بحث الأوامر (للعملاء المسجلين فقط) للحصول على مزيد من المعلومات حول الأوامر المستخدمة في هذا القسم.

الرسم التخطيطي للشبكة

يعرض الرسم التوضيحي التالي الرسم التخطيطي للشبكة:

شكل 1. الرسم التخطيطي للشبكة

تكوين WPA2-PSK باستخدام CLI

يصف هذا مثال الإجراء أن يستعمل ال ligne قارن (CLI) in order to شكلت DHCP يتطفل ل VLANs أن يكون استعملت لزبون.

VLAN20 استعملت لزبون وشكلت البركة على ال نفسه WLC. يتم توصيل TenGigabitEthernet1/0/1 من عنصر التحكم في الشبكة المحلية اللاسلكية (WLC) طراز 5700 من Cisco بمحول الوصلات. إذا تم تكوين خادم DHCP على الخادم خارج نطاق عنصر التحكم في الشبكة المحلية اللاسلكية (WLC) أو على خادم DHCP خارجي، فيجب عليك الوثوق في معلومات التطفل على بروتوكول DHCP وترحيلها.

ip device tracking
ip dhcp snooping vlan 12,20,30,40
ip dhcp snooping
!
ip dhcp pool vlan20
 network 20.20.20.0 255.255.255.0
 default-router 20.20.20.1

interface Vlan20
 ip address 20.20.20.1 255.255.255.0

interface TenGigabitEthernet1/0/1
 switchport trunk native vlan 12
 switchport mode trunk
 ip dhcp relay information trusted
 ip dhcp snooping trust

wlan wpa2psk 1 wpa2psk
 client vlan 20
 no security wpa akm dot1x
 security wpa akm psk set-key ascii 0 Cisco123
 no shutdown

ملاحظة: إذا كان التكوين الخاص بك يحتوي على مساحة في كلمة مرور PSK، فاستخدم التنسيق "كلمة المرور PSK". يجب إستخدام نفس التنسيق إذا قمت بالتكوين باستخدام واجهة المستخدم الرسومية أيضا.

مثال

security wpa akm psk set-key ascii 0 "Cisco 123"

تكوين WPA2-PSK باستخدام GUI

أتمت هذا steps in order to شكلت WPA2 PSK في ال WLC GUI:

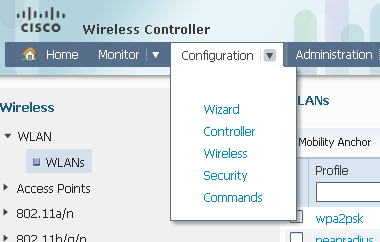

انتقل إلى التكوين > لاسلكي > WLAN > WLANs، ثم قم بإنشاء شبكة WLAN جديدة:
قم بتمكين WPA2، وقم بتعيينه إلى الواجهة المطلوبة:
انقر فوق علامة التبويب الأمان، وحدد خانة الاختيار WPA2 Policy، وحدد AES كتشفير WPA2. في القائمة المنسدلة إدارة مفتاح المصادقة، حدد PSK. أدخل المفتاح المشترك (PSK) الذي سيستخدمه العميل للاتصال:

فتح تكوين المصادقة باستخدام CLI (واجهة سطر الأوامر)

هذا مثال على كيفية إستخدام واجهة سطر الأوامر (CLI) لتكوين التطفل على بروتوكول DHCP لشبكات VLAN التي يتم إستخدامها للعملاء؛ في هذا المثال، يتم إستخدام شبكة VLAN20 للعملاء. تم تكوين التجمع على عنصر التحكم في الشبكة المحلية اللاسلكية (WLC) نفسه.

يتم توصيل TenGigabitEthernet1/0/1 من عنصر التحكم في الشبكة المحلية اللاسلكية (WLC) طراز 5760 بمحول الوصلات. إذا كان لديك خادم DHCP الذي تم تكوينه على الخادم خارج نطاق عنصر التحكم في الشبكة المحلية اللاسلكية (WLC) أو على خادم DHCP خارجي، فيجب عليك الوثوق في معلومات التطفل على بروتوكول DHCP وترحيلها.

ip device tracking
ip dhcp snooping vlan 12,20,30,40
ip dhcp snooping
!
ip dhcp pool vlan20
 network 20.20.20.0 255.255.255.0
 default-router 20.20.20.1

interface Vlan20
 ip address 20.20.20.1 255.255.255.0

interface TenGigabitEthernet1/0/1
 switchport trunk native vlan 12
 switchport mode trunk
 ip dhcp relay information trusted
 ip dhcp snooping trust

wlan open 5 open
 client vlan VLAN0020
 no security wpa
 no security wpa akm dot1x
 no security wpa wpa2
 no security wpa wpa2 ciphers aes
 session-timeout 1800
 no shutdown

فتح تكوين المصادقة باستخدام واجهة المستخدم الرسومية

يصف هذا الإجراء كيفية تكوين المصادقة المفتوحة في واجهة المستخدم الرسومية (GUI) الخاصة بواجهة مستخدم الرسومات (WLC):

انتقل إلى التكوين > لاسلكي > WLAN > WLANs، ثم قم بإنشاء شبكة WLAN جديدة:
انقر فوق علامة التبويب أمان. تحت صفحة الطبقة 2 وصفحة الطبقة3، اضبط كل شيء على لاشيء. هذا مثال من نتائج التكوين:

التحقق من الصحة

استخدم هذا القسم لتأكيد عمل التكوين بشكل صحيح.

تأكد من توصيل عميل WPA2-PSK:

تأكيد اتصال العميل بالمصادقة المفتوحة:

استكشاف الأخطاء وإصلاحها

يوفر هذا القسم معلومات يمكنك استخدامها لاستكشاف أخطاء التكوين وإصلاحها.

ملاحظات:

تدعم أداة مترجم الإخراج (للعملاء المسجلين فقط) بعض أوامر show. استخدم "أداة مترجم الإخراج" لعرض تحليل لمُخرَج الأمر show.

ارجع إلى معلومات مهمة عن أوامر تصحيح الأخطاء قبل أن تستخدم أوامر debug.

هذا مثال على مخرجات من أوامر تصحيح الأخطاء والتتبع المفيدة:

debug client mac XXXX.XXXX.XXXX

Controller#sh debugging
Nova Platform:
    dot11/state debugging is on
    pem/events debugging is on
    client/mac-addr debugging is on
    dot11/detail debugging is on
    mac/ filters[string 0021.5c8c.c761] debugging is on
    dot11/error debugging is on
    dot11/mobile debugging is on
    pem/state debugging is on

set trace group-wireless-client filter mac XXXX.XXXX.XXXX
set trace wcm-dot1x event filter mac XXXX.XXXX.XXXX
set trace wcm-dot1x aaa filter mac XXXX.XXXX.XXXX
set trace aaa wireless events filter mac XXXX.XXXX.XXXX
set trace access-session core sm filter mac XXXX.XXXX.XXXX
set trace access-session method dot1x filter XXXX.XXXX.XXXX

*Sep  1 05:55:01.321: 0021.5C8C.C761 Association received from mobile on AP
   C8F9.F983.4260  1 wcm: i.D^Iw for client
*Sep  1 05:55:01.321: 0021.5C8C.C761 qos upstream policy is unknown and
   downstream policy is unknown 1 wcm: r client
*Sep  1 05:55:01.321: 0021.5C8C.C761 apChanged 0 wlanChanged 1 mscb ipAddr
   20.20.20.3, apf RadiusOverride 0x0, numIPv6Addr=0 1 wcm: nJ^Iwy_status 0
   attr len^G$8\227v^K
*Sep  1 05:55:01.321: 0021.5C8C.C761 Applying WLAN policy on MSCB. 1 wcm:
   ipAddr 20.20.20.3, apf RadiusOverride 0x0, numIPv6Addr=0
*Sep  1 05:55:01.321: 0021.5C8C.C761 Scheduling deletion of Mobile Station: 1
   wcm:   (callerId: 50) in 1 seconds
*Sep  1 05:55:01.321: 0021.5C8C.C761 Disconnecting client due to switch of
   WLANs from 6(wep) to 5(open) 1 wcm:
*Sep  1 05:55:02.193: 0021.5C8C.C761 apfMsExpireCallback (apf_ms.c: 1 wcm: 664)
   Expiring Mobile!
*Sep  1 05:55:02.193: 0021.5C8C.C761 apfMsExpireMobileStation (apf_ms.c: 1 wcm:
   6953) Changing state for mobile  0021.5C8C.C761  on AP  C8F9.F983.4260  from
   Associated to Disassociated
*Sep  1 05:55:02.193: 0021.5C8C.C761 Sent Deauthenticate to mobile on BSSID
   C8F9.F983.4260  slot 1(caller apf_ms.c: 1 wcm: 7036)
*Sep  1 05:55:02.193: 0021.5C8C.C761 apfMsExpireMobileStation (apf_ms.c: 1 wcm:
   7092) Changing state for mobile  0021.5C8C.C761  on AP  C8F9.F983.4260  from
   Disassociated to Idle
*Sep  1 05:55:02.193:  0021.5C8C.C761  20.20.20.3 RUN (20) Deleted mobile LWAPP
   rule on AP [ C8F9.F983.4260 ] 1 wcm: 5C8C.C761  on AP  C8F9.F983.4260  from
   Disassociated to Idle
*Sep  1 05:55:02.193:  0021.5C8C.C761  20.20.20.3 RUN (20) FastSSID for the
   client [ C8F9.F983.4260 ] NOTENABLED 1 wcm: C.C761  on AP  C8F9.F983.4260
   from Disassociated to Idle
*Sep  1 05:55:02.193: 0021.5C8C.C761 Incrementing the Reassociation Count 1 for
   client (of interface VLAN0020) 1 wcm: D
*Sep  1 05:55:02.193: 0021.5C8C.C761 Clearing Address 20.20.20.3 on mobile  1
   wcm: for client (of interface VLAN0020)
*Sep  1 05:55:02.193: PEM recv processing msg Del SCB(4)  1 wcm: 0.20.3 on
   mobile
*Sep  1 05:55:02.193:  0021.5C8C.C761  20.20.20.3 RUN (20) Skipping TMP rule
   add 1 wcm: lient (of interface VLAN0020)
*Sep  1 05:55:02.193:  0021.5C8C.C761  20.20.20.3 RUN (20) Change state to
   DHCP_REQD (7) last state RUN (20) 1 wcm:
*Sep  1 05:55:02.193: 0021.5C8C.C761 WCDB_CHANGE: 1 wcm:  Client 1 m_vlan 20
   Radio iif id 0xbfcdc00000003a bssid iif id 0x8959800000004a, bssid
   C8F9.F983.4260
*Sep  1 05:55:02.193: 0021.5C8C.C761 WCDB_AUTH: 1 wcm:  Adding opt82 len 0
*Sep  1 05:55:02.193: 0021.5C8C.C761 WCDB_CHANGE: 1 wcm:  Suppressing SPI
   (client pending deletion) pemstate 7 state LEARN_IP(2) vlan 20 client_id
   0xac70800000004b mob=Local(1) ackflag 2 dropd 0, delete 1
*Sep  1 05:55:02.193: 0021.5C8C.C761 Sending SPI spi_epm_epm_terminate_session
   successfull 1 wcm:  pemstate 7 state LEARN_IP(2) vlan 20 client_id
   0xac70800000004b mob=Local(1) ackflag 2 dropd 0, delete 1
*Sep  1 05:55:02.194: 0021.5C8C.C761 Sending SPI spi_epm_epm_terminate_session
   successfull 1 wcm:  pemstate 7 state LEARN_IP(2) vlan 20 client_id
   0xac70800000004b mob=Local(1) ackflag 2 dropd 0, delete 1
*Sep  1 05:55:02.194: 0021.5C8C.C761 Deleting wireless client; Reason code 0,
   Preset 1, AAA cause 1 1 wcm:  7 state LEARN_IP(2) vlan 20 client_id
   0xac70800000004b mob=Local(1) ackflag 2 dropd 0, delete 1
*Sep  1 05:55:02.194: 0021.5C8C.C761 WCDB_DEL: 1 wcm:  Successfully sent
*Sep  1 05:55:02.194: 0021.5C8C.C761  Expiring mobile state delete 1 wcm: on
   code 0, Preset 1, AAA cause 1
*Sep  1 05:55:02.194:  0021.5C8C.C761  0.0.0.0 DHCP_REQD (7) Handling pemDelScb
   Event skipping delete 1 wcm:  state LEARN_IP(2) vlan 20 client_id
   0xac70800000004b mob=Local(1) ackflag 2 dropd 0, delete 1
*Sep  1 05:55:02.197: 0021.5C8C.C761 WCDB SPI response msg handler client code
   1 mob state 1 1 wcm: g delete
*Sep  1 05:55:02.197: 0021.5C8C.C761 apfProcessWcdbClientDelete: 1 wcm:  Delete
   ACK from WCDB.
*Sep  1 05:55:02.197: 0021.5C8C.C761 WCDB_DELACK: 1 wcm:  wcdbAckRecvdFlag
   updated
*Sep  1 05:55:02.197: 0021.5C8C.C761 WCDB_DELACK: 1 wcm:  Client IIF Id dealloc
   SUCCESS w/ 0xac70800000004b.
*Sep  1 05:55:02.197: 0021.5C8C.C761 Invoked platform delete and cleared handle
   1 wcm: w/ 0xac70800000004b.
*Sep  1 05:55:02.197: 0021.5C8C.C761 Deleting mobile on AP  C8F9.F983.4260 (1)
   1 wcm: w/ 0xac70800000004b.
*Sep  1 05:55:02.197: 0021.5C8C.C761 Unlinked and freed mscb 1 wcm:
   8F9.F983.4260 (1)
*Sep  1 05:55:02.197: WCDB_IIF: 1 wcm:  Ack Message ID: 0xac70800000004b code
   1003
*Sep  1 05:55:02.379: 0021.5C8C.C761 Adding mobile on LWAPP AP  C8F9.F983.4260
   (1)  1 wcm: xac7080000.D^Iwb.
*Sep  1 05:55:02.379: 0021.5C8C.C761  Creating WL station entry for client -
   rc 0 1 wcm:
*Sep  1 05:55:02.379: 0021.5C8C.C761 Association received from mobile on AP
   C8F9.F983.4260  1 wcm: 0.D^Iwb.
*Sep  1 05:55:02.379: 0021.5C8C.C761 qos upstream policy is unknown and
   downstream policy is unknown 1 wcm:
*Sep  1 05:55:02.379: 0021.5C8C.C761 apChanged 0 wlanChanged 0 mscb ipAddr
   0.0.0.0, apf RadiusOverride 0x0, numIPv6Addr=0 1 wcm: \2105HnJ^Iwlient_id
   0xac708000^G$8\227v^K
*Sep  1 05:55:02.379: 0021.5C8C.C761 Applying WLAN policy on MSCB. 1 wcm:
   ipAddr 0.0.0.0, apf RadiusOverride 0x0, numIPv6Addr=0
*Sep  1 05:55:02.379: 0021.5C8C.C761 Applying WLAN ACL policies to client 1
   wcm:  0.0.0.0, apf RadiusOverride 0x0, numIPv6Addr=0
*Sep  1 05:55:02.379: 0021.5C8C.C761 No Interface ACL used for Wireless client
   in WCM(NGWC) 1 wcm: usOverride 0x0, numIPv6Addr=0
*Sep  1 05:55:02.379: 0021.5C8C.C761 Applying site-specific IPv6 override for
   station  0021.5C8C.C761  - vapId 5, site 'default-group', interface
   'VLAN0020' 1 wcm:
*Sep  1 05:55:02.379: 0021.5C8C.C761 Applying local bridging Interface Policy
   for station  0021.5C8C.C761  - vlan 20, interface 'VLAN0020' 1 wcm: erface
   'VLAN0020'
*Sep  1 05:55:02.379: 0021.5C8C.C761 STA - rates (8): 1 wcm:
   140 18 152 36 176 72 96 108 0 0 0 0 0 0 0 0
*Sep  1 05:55:02.379: 0021.5C8C.C761 new capwap_wtp_iif_id b6818000000038,
   sm capwap_wtp_iif_id 0 1 wcm: 8C.C761  - vlan 20, interface 'VLAN0020'
*Sep  1 05:55:02.379: 0021.5C8C.C761 WCDB_ADD: 1 wcm:  Radio IIFID
   0xbfcdc00000003a, BSSID IIF Id 0xbb30c000000046, COS 4
*Sep  1 05:55:02.379: Load Balancer: 1 wcm:  Success, Resource allocated are:
   Active Switch number: 1, Active Asic number : 0, Reserve Switch number 0
   Reserve Asic number 0. AP Asic num 0
*Sep  1 05:55:02.379: 0021.5C8C.C761 WCDB_ADD: 1 wcm:  Anchor Sw  1, Doppler 0
*Sep  1 05:55:02.380: 0021.5C8C.C761 WCDB_ALLOCATE: 1 wcm:  Client IIF Id alloc
   SUCCESS w/ client 8e7bc00000004d (state 0).
*Sep  1 05:55:02.380: 0021.5C8C.C761 iifid Clearing Ack flag 1 wcm: F Id alloc
   SUCCESS w/ client 8e7bc00000004d (state 0).
*Sep  1 05:55:02.380: 0021.5C8C.C761 WCDB_ADD: 1 wcm:  Adding opt82 len 0
*Sep  1 05:55:02.380: 0021.5C8C.C761 WCDB_ADD: 1 wcm:  Cleaering Ack flag
*Sep  1 05:55:02.380: 0021.5C8C.C761 WCDB_ADD: 1 wcm:  ssid open bssid
   C8F9.F983.4260 vlan 20 auth=ASSOCIATION(0) wlan(ap-group/global) 5/5
   client 0 assoc 1 mob=Unassoc(0) radio 1 m_vlan 20 ip 0.0.0.0 src
   0xb6818000000038 dst 0x0 cid 0x8e7bc00000004d glob rsc id 14dhcpsrv
   0.0.0.0  ty
*Sep  1 05:55:02.380: 0021.5C8C.C761 WCDB_ADD: 1 wcm:  mscb iifid
   0x8e7bc00000004d msinfo iifid 0x0
*Sep  1 05:55:02.380:  0021.5C8C.C761  0.0.0.0 START (0) Initializing policy 1
   wcm: info iifid 0x0
*Sep  1 05:55:02.380:  0021.5C8C.C761  0.0.0.0 START (0) Change state to
   AUTHCHECK (2) last state AUTHCHECK (2) 1 wcm: -group/global) 5/5 client 0
   assoc 1 mob=Unassoc(0) radio 1 m_vlan 20 ip 0.0.0.0 src 0xb6818000000038
   dst 0x0 cid 0x8e7bc00000004d glob rsc id 14dhcpsrv  0.0.0.0  ty
*Sep  1 05:55:02.380:  0021.5C8C.C761  0.0.0.0 AUTHCHECK (2) Change state to
   L2AUTHCOMPLETE (4) last state L2AUTHCOMPLETE (4) 1 wcm:  5/5 client 0 assoc
   1 mob=Unassoc(0) radio 1 m_vlan 20 ip 0.0.0.0 src 0xb6818000000038 dst 0x0
   cid 0x8e7bc00000004d glob rsc id 14dhcpsrv  0.0.0.0 ty
*Sep  1 05:55:02.380: 0021.5C8C.C761 WCDB_CHANGE: 1 wcm:  Client 1 m_vlan 20
   Radio iif id 0xbfcdc00000003a bssid iif id 0xbb30c000000046, bssid
   C8F9.F983.4260
*Sep  1 05:55:02.380: 0021.5C8C.C761 WCDB_AUTH: 1 wcm:  Adding opt82 len 0
*Sep  1 05:55:02.380: 0021.5C8C.C761 WCDB_LLM: 1 wcm:  NoRun Prev Mob 0, Curr
   Mob 0 llmReq 1, return False
*Sep  1 05:55:02.380: 0021.5C8C.C761 auth state 1 mob state 0 setWme 0 wme 1
   roam_sent 0 1 wcm: rn False
*Sep  1 05:55:02.380: 0021.5C8C.C761 WCDB_CHANGE: 1 wcm:  auth=L2_AUTH(1) vlan
   20 radio 1 client_id 0x8e7bc00000004d mobility=Unassoc(0) src_int
   0xb6818000000038 dst_int 0x0 ackflag 0 reassoc_client 0 llm_notif 0 ip
   0.0.0.0 ip_learn_type UNKNOWN
*Sep  1 05:55:02.380: 0021.5C8C.C761 WCDB_CHANGE: 1 wcm:  In L2 auth but l2ack
   waiting lfag not set,so set
*Sep  1 05:55:02.380:  0021.5C8C.C761  0.0.0.0 L2AUTHCOMPLETE (4) DHCP Not
   required on AP  C8F9.F983.4260  vapId 5 apVapId 5for this client 1 wcm:
   6818000000038 dst_int 0x0 ackflag 0 reassoc_client 0 llm_notif 0 i$=6v.0.0.0
   it^_Dv^\7HnP6v^D6Hl5Ht^_Dv$6H8^ r^D6H>&5v8^ r^D6H>&5v^D6Ht^M^Lw^\7H8^ r
*Sep  1 05:55:02.380: WCDB_IIF: 1 wcm:  Ack Message ID: 0x8e7bc00000004d code
   1001
*Sep  1 05:55:02.380: 0021.5C8C.C761 Not Using WMM Compliance code qosCap 00 1
   wcm: quired on AP  C8F9.F983.4260  vapId 5 apVapId 5for this client
*Sep  1 05:55:02.380:  0021.5C8C.C761  0.0.0.0 L2AUTHCOMPLETE (4) Plumbed
   mobile LWAPP rule on AP  C8F9.F983.4260  vapId 5 apVapId 5 1 wcm: client
*Sep  1 05:55:02.380:  0021.5C8C.C761  0.0.0.0 L2AUTHCOMPLETE (4) Change state
   to DHCP_REQD (7) last state DHCP_REQD (7) 1 wcm:  apVapId 5
*Sep  1 05:55:02.380: 0021.5C8C.C761 WCDB_CHANGE: 1 wcm:  Client 1 m_vlan 20
   Radio iif id 0xbfcdc00000003a bssid iif id 0xbb30c000000046, bssid
   C8F9.F983.4260
*Sep  1 05:55:02.380: 0021.5C8C.C761 WCDB_AUTH: 1 wcm:  Adding opt82 len 0
*Sep  1 05:55:02.380: 0021.5C8C.C761 WCDB_CHANGE: 1 wcm:  Suppressing SPI
   (Mobility state not known) pemstate 7 state LEARN_IP(2) vlan 20 client_id
   0x8e7bc00000004d mob=Unassoc(0) ackflag 1 dropd 0
*Sep  1 05:55:02.380: 0021.5C8C.C761 Incrementing the Reassociation Count 1 for
   client (of interface VLAN0020) 1 wcm: EARN_IP(2) vlan 20 client_id
   0x8e7bc00000004d mob=Unassoc(0) ackflag 1 dropd 0
*Sep  1 05:55:02.380: 0021.5C8C.C761 apfPemAddUser2 (apf_policy.c: 1 wcm: 161)
   Changing state for mobile  0021.5C8C.C761  on AP  C8F9.F983.4260  from Idle
   to Associated
*Sep  1 05:55:02.380: 0021.5C8C.C761 Scheduling deletion of Mobile Station: 1
   wcm:   (callerId: 49) in 1800 seconds
*Sep  1 05:55:02.380: 0021.5C8C.C761 Ms Timeout = 1800, Session Timeout = 1800
   1 wcm: llerId: 49) in 1800 seconds
*Sep  1 05:55:02.381: 0021.5C8C.C761 Sending Assoc Response to station on BSSID
   C8F9.F983.4260  (status 0) ApVapId 5 Slot 1 1 wcm: .F983.4260  from Idle to
   Associated
*Sep  1 05:55:02.381: 0021.5C8C.C761 apfProcessAssocReq (apf_80211.c: 1 wcm:
   5260) Changing state for mobile  0021.5C8C.C761  on AP  C8F9.F983.4260
   from Associated to Associated
*Sep  1 05:55:02.381:  0021.5C8C.C761  0.0.0.0 DHCP_REQD (7) pemAdvanceState2:
   1 wcm:  MOBILITY-INCOMPLETE with state 7.
*Sep  1 05:55:02.381:  0021.5C8C.C761  0.0.0.0 DHCP_REQD (7) pemAdvanceState2:
   1 wcm:  MOBILITY-INCOMPLETE with state 7.
*Sep  1 05:55:02.381:  0021.5C8C.C761  0.0.0.0 DHCP_REQD (7) pemAdvanceState2:
   1 wcm:  MOBILITY-COMPLETE with state 7.
*Sep  1 05:55:02.381:  0021.5C8C.C761  0.0.0.0 DHCP_REQD (7) State Update from
   Mobility-Incomplete to Mobility-Complete, mobility role=Local, client
   state=APF_MS_STATE_ASSOCIATED 1 wcm:  1 dropd 0
*Sep  1 05:55:02.381:  0021.5C8C.C761  0.0.0.0 DHCP_REQD (7) pemAdvanceState2
   3611, Adding TMP rule 1 wcm: o Mobility-Complete, mobility role=Local,
   client state=APF_MS_STATE_ASSOCIATED
*Sep  1 05:55:02.381:  0021.5C8C.C761  0.0.0.0 DHCP_REQD (7) Adding Fast Path
   rule on AP  C8F9.F983.4260 , slot 1 802.1P = 0 1 wcm: role=Local, client
   state=APF_MS_STATE_ASSOCIATED
*Sep  1 05:55:02.381:  0021.5C8C.C761  0.0.0.0 DHCP_REQD (7) Successfully
   plumbed mobile rule  1 wcm: F9.F983.4260 , slot 1 802.1P = 0^M
*Sep  1 05:55:02.381: 0021.5C8C.C761 WCDB_CHANGE: 1 wcm:  Client 1 m_vlan 20
   Radio iif id 0xbfcdc00000003a bssid iif id 0xbb30c000000046, bssid
   C8F9.F983.4260
*Sep  1 05:55:02.381: 0021.5C8C.C761 WCDB_AUTH: 1 wcm:  Adding opt82 len 0
*Sep  1 05:55:02.381: 0021.5C8C.C761 WCDB_LLM: 1 wcm:  NoRun Prev Mob 0, Curr
   Mob 1 llmReq 1, return False
*Sep  1 05:55:02.381: 0021.5C8C.C761 WCDB_CHANGE: 1 wcm:  Suppressing SPI (ACK
   message not recvd) pemstate 7 state LEARN_IP(2) vlan 20 client_id
   0x8e7bc00000004d mob=Local(1) ackflag 1 dropd 1
*Sep  1 05:55:02.381: 0021.5C8C.C761 Error updating wcdb on mobility complete
   1 wcm: not recvd) pemstate 7 state LEARN_IP(2) vlan 20 client_id
   0x8e7bc00000004d mob=Local(1) ackflag 1 dropd 1
*Sep  1 05:55:02.381: PEM recv processing msg Epm spi response(12)  1 wcm:
   complete
*Sep  1 05:55:02.381: 0021.5C8C.C761 aaa attribute list length is 79 1 wcm:
   complete
*Sep  1 05:55:02.381: 0021.5C8C.C761 Sending SPI spi_epm_epm_session_create
   successfull 1 wcm: ) pemstate 7 state LEARN_IP(2) vlan 20 client_id
   0x8e7bc00000004d mob=Local(1) ackflag 1 dropd 1
*Sep  1 05:55:02.381: PEM recv processing msg Add SCB(3)  1 wcm:
   pm_session_create successfull
*Sep  1 05:55:02.381: 0021.5C8C.C761 0.0.0.0, auth_state 7 mmRole Local !!! 1
   wcm: successfull
*Sep  1 05:55:02.381: 0021.5C8C.C761 0.0.0.0, auth_state 7 mmRole Local,
   updating wcdb not needed 1 wcm:  7 state LEARN_IP(2) vlan 20 client_id
   0x8e7bc00000004d mob=Local(1) ackflag 1 dropd 1
*Sep  1 05:55:02.381: 0021.5C8C.C761 Tclas Plumb needed: 1 wcm:  0
*Sep  1 05:55:02.384: EPM: 1 wcm:  Session create resp - client handle
   8e7bc00000004d session b8000020
*Sep  1 05:55:02.384: EPM: 1 wcm:  Netflow session create resp - client handle
   8e7bc00000004d sess b8000020
*Sep  1 05:55:02.384: PEM recv processing msg Epm spi response(12)  1 wcm:
   le 8e7bc00000004d sess b8000020
*Sep  1 05:55:02.384: 0021.5C8C.C761 Received session_create_response for
   client handle 40105511256850509 1 wcm:  LEARN_IP(2) vlan 20 client_id
   0x8e7bc00000004d mob=Local(1) ackflag 1 dropd 1
*Sep  1 05:55:02.384: 0021.5C8C.C761 Received session_create_response with EPM
   session handle 3087007776 1 wcm:
*Sep  1 05:55:02.384: 0021.5C8C.C761 Send request to EPM 1 wcm: ate_response
   with EPM session handle 3087007776
*Sep  1 05:55:02.384: 0021.5C8C.C761 aaa attribute list length is 5 1 wcm: e
   with EPM session handle 3087007776
*Sep  1 05:55:02.384: 0021.5C8C.C761 Sending Activate request for session
   handle 3087007776 successful 1 wcm: 6
*Sep  1 05:55:02.384: 0021.5C8C.C761 Post-auth policy request sent! Now wait
   for post-auth policy ACK from EPM 1 wcm: N_IP(2) vlan 20 client_id
   0x8e7bc00000004d mob=Local(1) ackflag 1 dropd 1
*Sep  1 05:55:02.384: 0021.5C8C.C761 WCDB SPI response msg handler client code
   0 mob state 0 1 wcm: licy ACK from EPM
*Sep  1 05:55:02.384: 0021.5C8C.C761 WcdbClientUpdate: 1 wcm:  L2 Auth ACK from
   WCDB
*Sep  1 05:55:02.384: 0021.5C8C.C761 WCDB_L2ACK: 1 wcm:  wcdbAckRecvdFlag
   updated
*Sep  1 05:55:02.384: 0021.5C8C.C761 WCDB_CHANGE: 1 wcm:  Client 1 m_vlan 20
   Radio iif id 0xbfcdc00000003a bssid iif id 0xbb30c000000046, bssid
   C8F9.F983.4260
*Sep  1 05:55:02.384: 0021.5C8C.C761 WCDB_AUTH: 1 wcm:  Adding opt82 len 0
*Sep  1 05:55:02.384: 0021.5C8C.C761 WCDB_LLM: 1 wcm:  NoRun Prev Mob 0, Curr
   Mob 1 llmReq 1, return False
*Sep  1 05:55:02.385: 0021.5C8C.C761 auth state 2 mob state 1 setWme 0 wme 1
   roam_sent 0 1 wcm: rn False
*Sep  1 05:55:02.385: 0021.5C8C.C761 WCDB_CHANGE: 1 wcm:  auth=LEARN_IP(2) vlan
   20 radio 1 client_id 0x8e7bc00000004d mobility=Local(1) src_int
   0xb6818000000038 dst_int 0x0 ackflag 2 reassoc_client 0 llm_notif 0 ip
   0.0.0.0 ip_learn_type UNKNOWN
*Sep  1 05:55:02.385: EPM: 1 wcm:  Init feature, client handle 8e7bc00000004d
   session b8000020 authz ec00000e
*Sep  1 05:55:02.385: EPM: 1 wcm:  Activate feature client handle
   8e7bc00000004d sess b8000020 authz ec00000e
*Sep  1 05:55:02.385: PEM recv processing msg Epm spi response(12)  1 wcm: 004d
   sess b8000020 authz ec00000e
*Sep  1 05:55:02.385: 0021.5C8C.C761 Received activate_features_resp for client
   handle 40105511256850509 1 wcm: 004d mobility=Local(1) src_int
   0xb6818000000038 dst_int 0x0 ackflag 2 reassoc_client 0 llm_notif 0
   ip$=6v0.0.0 ipt^_Dv^\7HnP6v^D6Hl5Ht^_Dv$6H8^ r^D6H>&5v8^
   r^D6H>&5v^D6Ht^M^Lw^\7H8^ r
*Sep  1 05:55:02.385: 0021.5C8C.C761 Received activate_features_resp for EPM
   session handle 3087007776 1 wcm: 9
*Sep  1 05:55:02.385: EPM: 1 wcm:  Policy enforcement -  client handle
   8e7bc00000004d session 2800000e authz ec00000e
*Sep  1 05:55:02.385: EPM: 1 wcm:  Netflow policy enforcement - client handle
   8e7bc00000004d sess 2800000e authz ec00000e msg_type 0 policy_status 0 attr
   len 0
*Sep  1 05:55:02.385: PEM recv processing msg Epm spi response(12)  1 wcm: e
   8e7bc00000004d sess 2800000e authz ec00000e msg_type 0 policy_status 0 attr
   len 0
*Sep  1 05:55:02.385: 0021.5C8C.C761 Received policy_enforcement_response for
   client handle 40105511256850509 1 wcm: 00e msg_type 0 policy_status 0 attr
   len 0
*Sep  1 05:55:02.385: 0021.5C8C.C761 Received policy_enforcement_response for
   EPM session handle 671088654 1 wcm: 09
*Sep  1 05:55:02.385: 0021.5C8C.C761 Received response for
   _EPM_SPI_ACTIVATE_FEATURES request sent for client 1 wcm: 00e msg_type 0
   policy_status 0 attr len 0
*Sep  1 05:55:02.385: 0021.5C8C.C761 Received _EPM_SPI_STATUS_SUCCESS for
   request sent for client 1 wcm:  for client
*Sep  1 05:55:02.385: 0021.5C8C.C761 Post-auth policy ACK recvd from EPM, unset
   flag on MSCB 1 wcm: ient
*Sep  1 05:55:02.400: 0021.5C8C.C761 WCDB_IP_BIND: 1 wcm:  w/ IPv4 20.20.20.3
   ip_learn_type DHCP add_delete 1,options_length 0
*Sep  1 05:55:02.400: 0021.5C8C.C761 WcdbClientUpdate: 1 wcm:  IP Binding from
   WCDB ip_learn_type 1, add_or_delete 1
*Sep  1 05:55:02.400: 0021.5C8C.C761 IPv4 Addr: 1 wcm:  20:20:20:3
*Sep  1 05:55:02.400: 0021.5C8C.C761 MS got the IP, resetting the Reassociation
   Count 0 for client 1 wcm: _delete 1
*Sep  1 05:55:02.400:  0021.5C8C.C761  20.20.20.3 DHCP_REQD (7) Change state to
   RUN (20) last state RUN (20) 1 wcm: length 0
*Sep  1 05:55:02.400: 0021.5C8C.C761 WCDB_CHANGE: 1 wcm:  Client 1 m_vlan 20
   Radio iif id 0xbfcdc00000003a bssid iif id 0xbb30c000000046, bssid
   C8F9.F983.4260
*Sep  1 05:55:02.400: 0021.5C8C.C761 WCDB_AUTH: 1 wcm:  Adding opt82 len 0
*Sep  1 05:55:02.401: 0021.5C8C.C761 WCDB_LLM: 1 wcm:  prev Mob state 1 curr
   Mob State 1 llReq flag 0
*Sep  1 05:55:02.401: 0021.5C8C.C761 auth state 4 mob state 1 setWme 0 wme 1
   roam_sent 0 1 wcm: g 0
*Sep  1 05:55:02.401: 0021.5C8C.C761 WCDB_CHANGE: 1 wcm:  auth=RUN(4) vlan 20
   radio 1 client_id 0x8e7bc00000004d mobility=Local(1) src_int
   0xb6818000000038 dst_int 0x0 ackflag 2 reassoc_client 0 llm_notif 0 ip
   20.20.20.3 ip_learn_type DHCP
*Sep  1 05:55:02.401:  0021.5C8C.C761  20.20.20.3 RUN (20) Reached
   PLUMBFASTPATH: 1 wcm:  from line 4430
*Sep  1 05:55:02.401:  0021.5C8C.C761  20.20.20.3 RUN (20) Replacing Fast Path
   rule on AP  C8F9.F983.4260 , slot 1 802.1P = 0
 1 wcm: 0xb6818000000038 dst_int 0x0 ackflag 2 reassoc_client 0 llm_notif 0 ip
   20.$=6v0.3 ip_lt^_Dv^\7HnP6v^D6Hl5Ht^_Dv$6H8^ r^D6H>&5v8^
   r^D6H>&5v^D6Ht^M^Lw^\7H8^ r
*Sep  1 05:55:02.401:  0021.5C8C.C761  20.20.20.3 RUN (20) Successfully plumbed
   mobile rule  1 wcm:  C8F9.F983.4260 , slot 1 802.1P = 0^M
*Sep  1 05:55:02.401: 0021.5C8C.C761
 Sending IPv4 update to Controller 10.105.135.176 1 wcm: e
*Sep  1 05:55:02.401: 0021.5C8C.C761 Assigning Address 20.20.20.3 to mobile  1
   wcm: 05.135.176
*Sep  1 05:55:02.401: PEM recv processing msg Add SCB(3)  1 wcm: 20.20.3 to
   mobile
*Sep  1 05:55:02.401: 0021.5C8C.C761 20.20.20.3, auth_state 20 mmRole Local !!!
   1 wcm: 135.176
*Sep  1 05:55:02.401: 0021.5C8C.C761 20.20.20.3, auth_state 20 mmRole Local,
   updating wcdb not needed 1 wcm: 3.4260 , slot 1 802.1P = 0^M
*Sep  1 05:55:02.401: 0021.5C8C.C761 Tclas Plumb needed: 1 wcm:  0
*Sep  1 05:55:20.083: 0021.5C8C.C761
Client stats update: 1 wcm:  Time now in sec 1378014920, Last Acct Msg Sent at
   1378014902 sec

محفوظات المراجعة

المراجعة	تاريخ النشر	التعليقات
1.0	05-Nov-2015	الإصدار الأولي

تمت المساهمة بواسطة مهندسو Cisco

WPA2-PSK ومصادقة مفتوحة مع مثال تكوين Cisco 5760 WLC

خيارات التنزيل

لغة خالية من التحيز

حول هذه الترجمة

المحتويات

المقدمة

المتطلبات الأساسية

المتطلبات

المكونات المستخدمة

التكوين

الرسم التخطيطي للشبكة

تكوين WPA2-PSK باستخدام CLI

تكوين WPA2-PSK باستخدام GUI

فتح تكوين المصادقة باستخدام CLI (واجهة سطر الأوامر)

فتح تكوين المصادقة باستخدام واجهة المستخدم الرسومية

التحقق من الصحة

استكشاف الأخطاء وإصلاحها

محفوظات المراجعة

تمت المساهمة بواسطة مهندسو Cisco

هل كان هذا المستند مفيدًا؟

اتصل بنا

ينطبق هذا المستند على هذه المنتجات
