تكوين ترجمة عنوان المنفذ (PAT) على سلسلة موجه RV320 و RV325 VPN
الهدف
الهدف من هذا وثيقة أن يبدي أنت كيف أن يشكل أيسر عنوان ترجمة (ضرب) على ال RV32x sery VPN مسحاج تخديد.
المقدمة
ضرب هو امتداد من شبكة عنوان ترجمة (nat). NAT هي العملية المستخدمة لتحويل عناوين IP الخاصة إلى عناوين IP العامة. وهو يساعد على حماية عناوين IP الخاصة من أي هجمات ضارة أو اكتشاف حيث يتم الحفاظ على عناوين IP الخاصة مخفية. وهو يسمح لأكثر من جهاز من أجهزة شبكة المنطقة المحلية (LAN) بمشاركة نفس IP العام ولكن بأرقام منافذ مختلفة. يحمي هذا ال ipS خاص فضلا عن يميز كل أداة من الآخر.
الأجهزة القابلة للتطبيق
- موجه VPN RV320 بشبكة WAN مزدوجة
- الموجه RV325 Gigabit WAN VPN Router
إصدار البرامج
- v1.1.0.09
تشكيل ضرب
الخطوة 1.سجل الدخول إلى الأداة المساعدة لتكوين الويب لاختيار إعداد > ترجمة عنوان المنفذ.
تظهر صفحة ترجمة عنوان المنفذ:
إضافة ضرب
الخطوة 1. انقر فوق إضافة لإضافة خدمة. هذه الخدمة هي البروتوكول الذي يتم إستخدامه لتعيين عنوان IP الخاص باستخدام عنوان IP العام.
تمت إضافة صف جديد في جدول ترجمة عنوان المنفذ:
الخطوة 2. أختر الخدمة المطلوبة من القائمة المنسدلة للخدمة. هذه هي الخدمة التي يتم إجراء ضرب عليها لتحويل عناوين IP الخاصة إلى عناوين IP العامة.
الخطوة 3. أدخل عنوان IP الخاص بالجهاز أو اسم مجال يحتوي على الخدمة المحددة في حقل الاسم أو عنوان IP. هذا المصدر عنوان أي ال IP يكون على أي ضرب يتم أداء.
ملاحظة: إذا كنت تريد إضافة خدمة جديدة، فراجع قسم إدارة الخدمة.
الخطوة 4. حدد خانة الاختيار الحالة لتمكين الخدمة. إذا لم تقم بالتحقق من الحالة، تظهر الخدمة غير نشطة.
الخطوة 5. انقر حفظ لحفظ الإعدادات.
تحرير بات

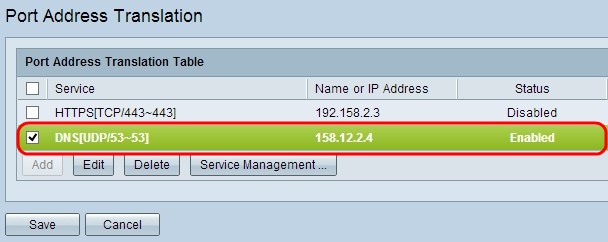

الخطوة 1. إذا كنت ترغب في تغيير أي إعدادات لترجمة عنوان المنفذ، فحدد خانة الاختيار بجانب الخدمة المناسبة لتحديدها.
الخطوة 2. طقطقة يحرر ويغير الإعداد ضروري.
الخطوة 3. انقر على حفظ لحفظ الإعدادات.
حذف ضرب
الخطوة 1. إذا كنت تريد حذف أي ترجمة لعنوان منفذ محدد، فتحقق من خانة الاختيار بجانب الخدمة المناسبة لتحديدها.
الخطوة 2. انقر فوق حذف.
الخطوة 3. انقر على حفظ لحفظ الإعدادات.
إدارة الخدمات
إذا لم تحصل على أي خدمة معينة ضمن القائمة المنسدلة الخدمة، فيجب عليك إضافة الخدمة المطلوبة. ويمكنك أيضا تغيير قائمة الخدمات أو حذف أية خدمة معينة من القائمة وفقا لاحتياجاتك.
الخطوة 1. انقر فوق إدارة الخدمة. يظهر إطار جدول إدارة الخدمة:
إضافة خدمة
الخطوة 1. انقر فوق إضافة لإضافة خدمة. يمكنك إضافة ما يصل إلى 30 خدمة.
تمت إضافة صف جديد:
الخطوة 2. أدخل الاسم المطلوب للخدمة في حقل اسم الخدمة.
الخطوة 3. أختر البروتوكول المطلوب من القائمة المنسدلة للبروتوكول. هذا البروتوكول هو بروتوكول طبقة النقل الذي يساعد على تحويل عناوين IP الخاصة إلى عناوين IP العامة.
- TCP - بروتوكول التحكم في الإرسال (TCP) هو بروتوكول إنترنت موجه للاتصال يتم إستخدامه لتوفير نقل بيانات موثوق به ومطلوب.
- UDP - بروتوكول مخطط بيانات المستخدم (UDP) هو بروتوكول إنترنت غير متصل يتم إستخدامه لتوفير نقل سريع للبيانات، ولكنه غير موثوق به وغير مرتب.
- IPv6 - الإصدار 6 من بروتوكول الإنترنت (IPv6) هو أحدث إصدار من بروتوكول الإنترنت يمكن إستخدامه لاستيعاب الكثير من المستخدمين مع IP.
الخطوة 4. دخلت رقم أيسر أن أنت تريد أن يستعمل كميناء خارجي في ال خارجي ميناء مجال. يتم إستخدام رقم المنفذ الخارجي لإنشاء الاتصال بين جهاز المستخدم النهائي للشبكة العامة الخارجية وجهاز PAT.
الخطوة 5. دخلت رقم أيسر أن أنت تريد أن يستعمل كميناء داخلي في الداخلي ميناء مجال. استعملت الميناء داخلي أن يؤسس توصيل بين ال ضرب أداة وال شبكة خاص.
الخطوة 6. انقر على حفظ لحفظ الإعدادات.
تحرير إدارة الخدمة
الخطوة 1. إذا كنت ترغب في تغيير أي إعداد لخدمة معينة، حدد خانة الاختيار بجانب الخدمة المناسبة لتحديد الخدمة المناسبة.
ملاحظة: يمكنك تحرير الخدمة التي تم إنشاؤها حديثا فقط. لا يمكنك تحرير خدمة موجودة.
الخطوة 2. انقر فوق تحرير وتغيير الإعداد.
الخطوة 3. انقر على حفظ لحفظ الإعدادات.
حذف إدارة الخدمة
الخطوة 1. إذا كنت ترغب في حذف أية خدمة معينة، حدد خانة الاختيار بجانب الخدمة المناسبة لتحديد الخدمة المناسبة.
ملاحظة: يمكنك حذف الخدمة المنشأة حديثا فقط. لا يمكنك حذف خدمة موجودة.
الخطوة 2. انقر فوق حذف.
الخطوة 3. انقر على حفظ لحفظ الإعدادات.
القرار
أنت الآن بنجاح شكلت PAT على ال RV32x sery VPN مسحاج تخديد.
