أستكشاف أخطاء ISE ودمج FirePOWER لخدمات الهوية وإصلاحها

خيارات التنزيل

PDF (2.3 MB)
عرض باستخدام Adobe Reader على مجموعة متنوعة من الأجهزة
ePub (1.9 MB)
العرض في تطبيقات مختلفة على iPhone أو iPad أو نظام تشغيل Android أو قارئ Sony أو نظام التشغيل Windows Phone
Mobi (Kindle) (2.6 MB)
عرض على جهاز Kindle أو تطبيق Kindle على أجهزة متعددة

تم التحديث:١١ يناير ٢٠١٦

معرّف المستند:200319

لغة خالية من التحيز

تسعى مجموعة الوثائق لهذا المنتج جاهدة لاستخدام لغة خالية من التحيز. لأغراض مجموعة الوثائق هذه، يتم تعريف "خالية من التحيز" على أنها لغة لا تعني التمييز على أساس العمر، والإعاقة، والجنس، والهوية العرقية، والهوية الإثنية، والتوجه الجنسي، والحالة الاجتماعية والاقتصادية، والتمييز متعدد الجوانب. قد تكون الاستثناءات موجودة في الوثائق بسبب اللغة التي يتم تشفيرها بشكل ثابت في واجهات المستخدم الخاصة ببرنامج المنتج، أو اللغة المستخدمة بناءً على وثائق RFP، أو اللغة التي يستخدمها منتج الجهة الخارجية المُشار إليه. تعرّف على المزيد حول كيفية استخدام Cisco للغة الشاملة.

حول هذه الترجمة

ترجمت Cisco هذا المستند باستخدام مجموعة من التقنيات الآلية والبشرية لتقديم محتوى دعم للمستخدمين في جميع أنحاء العالم بلغتهم الخاصة. يُرجى ملاحظة أن أفضل ترجمة آلية لن تكون دقيقة كما هو الحال مع الترجمة الاحترافية التي يقدمها مترجم محترف. تخلي Cisco Systems مسئوليتها عن دقة هذه الترجمات وتُوصي بالرجوع دائمًا إلى المستند الإنجليزي الأصلي (الرابط متوفر).

المحتويات

المقدمة

المتطلبات الأساسية

المتطلبات

المكونات المستخدمة

التكوين

الرسم التخطيطي للشبكة

محرك خدمات كشف الهوية (ISE)

الدليل النشط

جهاز الوصول إلى الشبكة

شهادات ل pxGrid و MnT

خدمة pxGrid

سياسة التخويل

FMC

نطاق Active Directory

شهادات ل Admin و pxGrid

تكامل ISE

سياسة الهوية

سياسة التحكم في الوصول

التحقق من الصحة

إنشاء جلسة VPN

FMC يحصل على بيانات الجلسة من MnT

الوصول إلى الشبكة دون أي امتيازات أو امتيازات

الوصول إلى تسجيل FMC

استكشاف الأخطاء وإصلاحها

تصحيح أخطاء FMC

استعلام SGT عبر PXgrid

استعلام جلسة العمل عبر REST API إلى MnT

تصحيح أخطاء ISE

حشرات

المراجع

المقدمة

يصف هذا المستند كيفية تكوين سياسات مدركة ل TrustSec واستكشاف أخطائها وإصلاحها على نظام الحماية من التطفل من الجيل التالي (NGIPS) من Cisco. يدعم NGIPS الإصدار 6.0 التكامل مع Identity Services Engine (ISE) الذي يسمح بإنشاء سياسات مدركة للهوية.

المتطلبات الأساسية

المتطلبات

توصي Cisco بأن تكون لديك معرفة بالمواضيع التالية:

تكوين جهاز الأمان القابل للتكيف (ASA) VPN من Cisco
تكوين Cisco AnyConnect Secure Mobility Client
التكوين الأساسي لمركز إدارة FirePOWER من Cisco
تكوين Cisco ISE
حلول TrustSec من Cisco

المكونات المستخدمة

تستند المعلومات الواردة في هذا المستند إلى إصدارات البرامج والمكونات المادية التالية:

نظام التشغيل Microsoft Windows 7
المرجع المصدق لشهادة نظام التشغيل Microsoft Windows 2012 (CA)
ASA الإصدار 9.3 من Cisco
برنامج Cisco ISE، الإصدارات 1.4
Cisco AnyConnect Secure Mobility Client، الإصدار 4.2
مركز إدارة FirePOWER (FMC) من Cisco، الإصدار 6.0
Cisco FirePOWER NGIPS، الإصدار 6.0

التكوين

يعد مركز إدارة FirePOWER (FMC) النظام الأساسي لإدارة FirePOWER. هناك نوعان من الوظائف المتعلقة بتكامل خدمات التوظيف والتسويق:

الإصلاح - يسمح ل FMC عزل المهاجم عبر ISE، التي تعمل على تغيير حالة التخويل بشكل ديناميكي على جهاز الوصول الذي يوفر وصولا محدودا إلى الشبكة. هناك جيلان من هذا الحل:

برنامج نصي ل Perl القديم باستخدام إستدعاء واجهة برمجة التطبيقات (API) لخدمة حماية النقطة الطرفية (EPS) إلى ISE.
إستدعاء وحدة نمطية أحدث باستخدام بروتوكول pxGrid ل ISE (هذه الوحدة النمطية معتمدة فقط في الإصدار 5.4 - غير مدعومة في 6.0، الدعم الأصلي المخطط في 6.1).

النهج - يسمح ل FMC بتكوين السياسات استنادا إلى علامات مجموعة أمان TrustSec (SGT).

تركز هذه المقالة على الوظيفة الثانية. من أجل مثال الإصلاح، الرجاء قراءة قسم المراجع

الرسم التخطيطي للشبكة

يتم تكوين FMC باستخدام نهج التحكم في الوصول الذي يحتوي على قاعدتين:

رفض حركة مرور HTTP باستخدام URL مخصص (attack-url)
السماح بحركة مرور HTTP باستخدام URL مخصص (attack-url) ولكن فقط في حالة تعيين المستخدم لعلامة رقيب التدقيق (9) بواسطة ISE

يقرر ISE تعيين علامة تدقيق إلى جميع مستخدمي Active Directory الذين ينتمون إلى مجموعة المسؤولين ويستخدم جهاز ASA-VPN للوصول إلى الشبكة.

وصول المستخدم إلى الشبكة عبر اتصال VPN على ASA. ثم يحاول المستخدم الوصول إلى الخادم الذي تم تدقيقه باستخدام عنوان URL للهجوم - ولكنه يفشل لأنه لم يتم تعيينه إلى مجموعة رقيب التدقيق. وبمجرد إصلاح ذلك، ينجح الاتصال.

محرك خدمات كشف الهوية (ISE)

الدليل النشط

يجب تكوين تكامل AD ويجب إحضار المجموعات الصحيحة (يتم إستخدام مجموعة Administrators لشرط قاعدة التخويل):

جهاز الوصول إلى الشبكة

تتم إضافة ASA كجهاز شبكة. يتم إستخدام ASA-VPN-Audit للمجموعة المخصصة، كما هو موضح في هذه الصورة:

شهادات ل pxGrid و MnT

تستخدم وحدة التحكم في إدارة الهيكل (FMC) الخدمتين على ISE:

pxGrid لاستعلام بيانات SGT و PROFILE
المراقبة وإعداد التقارير (MnT) لتنزيل جلسة العمل المجمعة

توفر MNt مهم جدا لأنه بهذه الطريقة يتم إعلام FMC بعنوان IP للجلسة المصدق عليها، أيضا اسم المستخدم والرقم المميز. واستنادا إلى ذلك، يمكن تطبيق السياسات الصحيحة. يرجى ملاحظة أن NGIPS لا يدعم بطبيعته علامات الرقيب (وضع العلامات على الحروف) مثل ASA. على عكس أداره الاسماء فإنها تدعم اسماء الرقيب بدلا من الارقام فقط.

وبسبب هذه المتطلبات، يحتاج كل من ISE و FMC إلى الثقة في الخدمة الأخرى (شهادة). يستخدم MnT الشهادة الجانبية للخادم فقط، وتستخدم PxGrid الشهادة الجانبية لكل من العميل والخادم.

يستخدم Microsoft CA لتوقيع كافة الشهادات.

بالنسبة إلى MnT (دور المسؤول)، يجب أن يقوم ISE بإنشاء طلب توقيع الشهادة (CSR)، كما هو موضح في هذه الصورة:

بعد التوقيع بواسطة Microsoft CA يجب إستيراده عبر خيار ربط الشهادة.

يجب اتباع عملية مماثلة لخدمة pxGrid. سيتم إستخدام الشهادة (الشهادات) للخيار يجب تحديد pxGrid.

بما أنه لا يمكن أن تكون هناك ترخيصين لهما اسم موضوع متطابق، فمن المقبول تماما إضافة قيمة مختلفة لقسم "أنت" أو "o" (على سبيل المثال pxGrid).

ملاحظة: الرجاء التأكد من تكوين سجل DNS الصحيح على خادم DNS لكل اسم مجال مؤهل بالكامل (FQDN) لكل من ISE و FMC.

الفرق الوحيد بين شهادة Admin وشهادة PxGrid هو في عملية التوقيع. بما أن شهادات PxGrid يجب أن تتضمن خيارات إستخدام مفتاح موسع لكل من القالب المخصص لمصادقة العميل والخادم على Microsoft CA يمكن إستخدامه لذلك:

تظهر كيفية إستخدام خدمة ويب من Microsoft لتوقيع CSR pxGrid في هذه الصورة:

في النهاية ISE ينبغي أن يحتوي على شهادات Admin و pxGrid موقعة من المرجع المصدق الثقة (Microsoft) كما هو موضح في هذه الصورة:

خدمة pxGrid

يجب تمكين دور الشهادات pxGrid الصحيح لعقدة معينة، كما هو موضح في هذه الصورة:

ويجب تعيين الموافقة التلقائية على تمكين:

سياسة التخويل

يتم إستخدام نهج المصادقة الافتراضي (يتم إجراء بحث AD في حالة عدم العثور على المستخدم المحلي).

تم تكوين نهج التخويل لتوفير الوصول الكامل إلى الشبكة (الإذن: PermitAccess) للمستخدمين الذين يتم المصادقة عليهم عبر ASA-VPN وينتسبون إلى Active Directory Group Administrators - بالنسبة لهؤلاء المستخدمين يتم إرجاع مدققي Sgt Tag:

FMC

نطاق Active Directory

يلزم تكوين النطاق للعمل مع تكامل ISE (لاستخدام سياسات الهوية واسترداد عضوية المجموعة للمستخدمين الذين تمت مصادقتهم بشكل سلبي). يمكن تكوين النطاق ل Active Directory أو البروتوكول الخفيف للوصول للدليل (LDAP). في هذا المثال، يتم إستخدام AD. من النظام > التكامل > النطاق:

يتم إستخدام إعدادات الدليل القياسية:

ويتم إسترداد بعض مجموعات AD (لاستخدامها كشرط إضافي في قواعد التحكم بالوصول):

شهادات ل Admin و pxGrid

على الرغم من أنها غير مطلوبة، إلا أنها ممارسة جيدة لإنشاء CSR لوصول المسؤول. قم بالتوقيع على CSR باستخدام AD موثوق به، قم باستيراد الشهادة الموقعة مرة أخرى، كما هو موضح في هذه الصورة:

يلزم إضافة شهادة المرجع المصدق إلى مخزن موثوق به:

تتمثل الخطوة الأخيرة في إنشاء شهادة PXgrid التي تستخدمها وحدة التحكم في إدارة الإطارات (FMC) لتخويل خدمة ISE pxGrid. لإنشاء واجهة سطر أوامر (CLI) CSR يجب إستخدامها (أو أي جهاز خارجي آخر باستخدام أداة OpenSSL).

admin@firepower:~$ sudo su -
Password:
root@firepower:~#
root@firepower:~# openssl genrsa -des3 -out fire.key 4096
Generating RSA private key, 4096 bit long modulus
.........
..............
e is 65537 (0x10001)
Enter pass phrase for fire.key:
Verifying - Enter pass phrase for fire.key:
root@firepower:~#
root@firepower:~# openssl req -new -key fire.key -out fire.csr
You are about to be asked to enter information that will be incorporated
into your certificate request.
What you are about to enter is what is called a Distinguished Name or a DN.
There are quite a few fields but you can leave some blank
For some fields there will be a default value,
If you enter '.', the field will be left blank.
-----
Country Code []:PL
State or Province Name []:
Locality Name []:
Organization Name []:Cisco
Organizational Unit Name []:TAC
Common Name []:firepower.example.com
Email Address []:
root@firepower:~#

قم بالتوقيع على Fire.csr بمجرد إنشائه باستخدام Microsoft CA (قالب pxGrid). قم باستيراد المفتاح الخاص (fire.key) والشهادة الموقعة (fire.pem) إلى مخزن الشهادات الداخلي ل FMC. بالنسبة للمفتاح الخاص أستخدم كلمة المرور التي تم إعدادها أثناء إنشاء المفتاح ( أمر openssl genrsa):

تكامل ISE

بمجرد تثبيت جميع الشهادات، قم بتكوين تكامل ISE من النظام > التكامل:

أستخدم المرجع المصدق المستورد لكل من التحقق من صحة شهادات خدمات PXgrid و MnT. لوحدة التحكم الإدارية (MC) إستخدام شهادة داخلية تم إنشاؤها ل pxGrid.

سياسة الهوية

تكوين نهج الهوية الذي يستخدم نطاق AD المكون مسبقا للمصادقة الخاملة:

سياسة التحكم في الوصول

لهذا المثال، تم إنشاء عنوان URL المخصص:

والقاعدتين الواردتين في نهج التحكم بالوصول المخصص:

تسمح قاعدة PermitPrivileged-HTTP لجميع المستخدمين الذين ينتمون إلى مجموعة مسؤولي AD الذين تم تعيين علامة SGT لهم. المدققون لتنفيذ هجوم HTTP على كافة الأهداف.

رفض DenyUnprivileged-HTTP هذا الإجراء لكافة المستخدمين الآخرين.

لاحظ أيضا أنه قد تم تعيين نهج الهوية الذي تم إنشاؤه مسبقا لنهج التحكم بالوصول هذا.

في علامة التبويب هذه، من غير الممكن رؤية علامات الرقيب، ولكنها مرئية أثناء إنشاء أو تحرير قاعدة معينة:

تأكد من تعيين السياسة إلى NGIPS وتم نشر جميع التغييرات:

التحقق من الصحة

بعد تكوين كل شيء بشكل صحيح، يجب أن يرى ISE اشتراك عميل pxGrid في خدمة جلسة العمل (الحالة عبر الإنترنت).

من السجلات يمكنك أيضا تأكيد أن FMC قد اشترك في خدمة TrustSecMetaData (علامات SGT) - حصلت على جميع علامات التمييز وتم إلغاء الاشتراك.

إنشاء جلسة VPN

يتم إجراء الاختبار الأول لسيناريو عندما لا يقوم التفويض على ISE بإرجاع علامة SGT الصحيحة (لا تسمح بطاقات NGIPS باختبارات التدقيق).

ما إن VPN جلسة up AnyConnect مستعمل قارن (UI) يستطيع زودت كثير تفاصيل:

يمكن ل ASA تأكيد تأسيس الجلسة:

asav# show vpn-sessiondb anyconnect

Session Type: AnyConnect

Username     : Administrator          Index        : 1
Assigned IP  : 172.16.50.50           Public IP    : 192.168.10.67
Protocol     : AnyConnect-Parent SSL-Tunnel DTLS-Tunnel
License      : AnyConnect Essentials
Encryption   : AnyConnect-Parent: (1)none  SSL-Tunnel: (1)RC4  DTLS-Tunnel: (1)AES128
Hashing      : AnyConnect-Parent: (1)none  SSL-Tunnel: (1)SHA1  DTLS-Tunnel: (1)SHA1
Bytes Tx     : 11428                  Bytes Rx     : 24604
Group Policy : POLICY                 Tunnel Group : SSLVPN
Login Time   : 12:22:59 UTC Wed Dec 2 2015
Duration     : 0h:01m:49s
Inactivity   : 0h:00m:00s
VLAN Mapping : N/A                    VLAN         : none
Audt Sess ID : ac101f6400001000565ee2a3

يرجى ملاحظة أن ASA لا يرى أي رقم رقيب تم إرجاعه لهذه المصادقة. لم يتم تكوين ASA ل TrustSec - حتى يتم تخطي المعلومات على أي حال.

يقوم ISE أيضا بالإبلاغ عن التفويض الناجح (السجل في تمام الساعة 23:36:19) - لم يتم إرجاع أية علامة رقيب:

FMC يحصل على بيانات الجلسة من MnT

في تلك المرحلة، يرسل FMC في /var/log/messages تقريرا عن جلسة عمل جديدة (تم تلقيها كمشترك لخدمة pxGrid) لاسم مستخدم المسؤول وبحث AD للنموذج الأساسي لعضوية المجموعة:

firepower SF-IMS[3554]: [17768] ADI:adi.LdapRealm [INFO] search
'(|(sAMAccountName=Administrator))' has the following DN:
'CN=Administrator,CN=Users,DC=example,DC=com'.

الوصول إلى الشبكة دون أي امتيازات أو امتيازات

عندما يحاول المستخدم في هذه المرحلة فتح مستعرض ويب والوصول إلى الخادم الذي تم تدقيقه، سيتم إنهاء الاتصال:

يمكن تأكيدها بواسطة التقاط الحزمة التي تم أخذها من العميل (إرسال TCP RST وفقا لتكوين FMC):

ما إن شكلت ISE يكون أن يرجع، التدقيق بطاقة ASA جلسة تقارير:

asav# show vpn-sessiondb anyconnect

Session Type: AnyConnect

Username     : Administrator          Index        : 1
Assigned IP  : 172.16.50.50           Public IP    : 192.168.10.67
Protocol     : AnyConnect-Parent SSL-Tunnel DTLS-Tunnel
License      : AnyConnect Essentials
Encryption   : AnyConnect-Parent: (1)none  SSL-Tunnel: (1)RC4  DTLS-Tunnel: (1)AES128
Hashing      : AnyConnect-Parent: (1)none  SSL-Tunnel: (1)SHA1  DTLS-Tunnel: (1)SHA1
Bytes Tx     : 11428                  Bytes Rx     : 24604
Group Policy : POLICY                 Tunnel Group : SSLVPN
Login Time   : 12:22:59 UTC Wed Dec 2 2015
Duration     : 0h:01m:49s
Inactivity   : 0h:00m:00s
VLAN Mapping : N/A                    VLAN         : none
Audt Sess ID : ac101f6400001000565ee2a3
Security Grp : 9

يقوم ISE أيضا بالإعلام عن نجاح التفويض (السجل في تمام الساعة 23:37:26) - يتم إرجاع مدقق العلامة SGT:

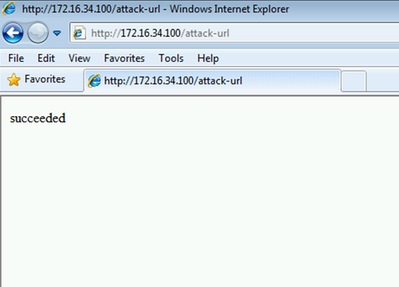

ويمكن للمستخدم الوصول إلى الخدمة المذكورة:

الوصول إلى تسجيل FMC

يمكن تأكيد هذا النشاط بواسطة تقرير حدث الاتصال:

أولا، لم يكن المستخدم قد تم تعيين رقيب وكان يضرب قاعدة DenyUnprivileged-HTTP. بمجرد تعيين علامة المدقق بواسطة ISE (واستعادتها بواسطة قاعدة FMC)، يتم إستخدام PermitPrivileged-HTTP ويتم السماح بالوصول.

لاحظ أيضا أنه للحصول على العرض، تمت إزالة أعمدة متعددة لأنه عادة ما يتم عرض قاعدة التحكم بالوصول وعلامة مجموعة الأمان كأحد الأعمدة الأخيرة (ويجب إستخدام شريط التمرير الأفقي). يمكن حفظ طريقة العرض المخصصة هذه وإعادة إستخدامها في المستقبل.

استكشاف الأخطاء وإصلاحها

تصحيح أخطاء FMC

للتحقق من سجلات مكون ADI المسؤول عن التحقق من خدمات الهوية /var/log/messages file:

[23509] ADI_ISE_Test_Help:ADI_ISE_Test_Help [INFO] Parsing command line arguments...
[23509] ADI_ISE_Test_Help:adi.DirectoryTestHandler [INFO] test: ISE connection.
[23509] ADI_ISE_Test_Help:adi.ISEConnection [INFO] Preparing ISE Connection objects...
[23509] ADI_ISE_Test_Help:adi.ISEConnection [INFO] Preparing subscription objects...
[23509] ADI_ISE_Test_Help:adi.ISEConnection [INFO] subscribed successfully to EndpointProfileMetaDataCapability
[23509] ADI_ISE_Test_Help:adi.ISEConnection [INFO] registered callback for capability EndpointProfileMetaDataCapability
[23509] ADI_ISE_Test_Help:adi.ISEConnection [INFO] subscribed successfully to TrustSecMetaDataCapability
[23509] ADI_ISE_Test_Help:adi.ISEConnection [INFO] registered callback for capability TrustSecMetaDataCapability
[23509] ADI_ISE_Test_Help:adi.ISEConnection [INFO] subscribed successfully to SessionDirectoryCapability
[23509] ADI_ISE_Test_Help:adi.ISEConnection [INFO] registered callback for capability SessionDirectoryCapability
[23509] ADI_ISE_Test_Help:adi.ISEConnection [INFO] Connecting to ISE server...
[23509] ADI_ISE_Test_Help:adi.ISEConnection [INFO] Beginning to connect to ISE server...
[23510] ADI_ISE_Test_Help:adi.ISEConnection [INFO] Captured Jabberwerx log:2015-12-01T23:10:44 [ INFO]: _reconnection_thread started
[23510] ADI_ISE_Test_Help:adi.ISEConnection [INFO] Captured Jabberwerx log:2015-12-01T23:10:44 [ INFO]: pxgrid connection init done successfully
[23510] ADI_ISE_Test_Help:adi.ISEConnection [INFO] Captured Jabberwerx log:2015-12-01T23:10:44 [ INFO]: connecting to host lise20.example.com .......
[23511] ADI_ISE_Test_Help:adi.ISEConnection [INFO] Captured Jabberwerx log:2015-12-01T23:10:44 [ INFO]: stream opened
[23511] ADI_ISE_Test_Help:adi.ISEConnection [INFO] Captured Jabberwerx log:2015-12-01T23:10:44 [ INFO]: EXTERNAL authentication complete
[23511] ADI_ISE_Test_Help:adi.ISEConnection [INFO] Captured Jabberwerx log:2015-12-01T23:10:44 [ INFO]: authenticated successfully (sasl mechanism: EXTERNAL)
[23510] ADI_ISE_Test_Help:adi.ISEConnection [INFO] Captured Jabberwerx log:2015-12-01T23:10:45 [ INFO]: successfully subscribed
message repeated 2 times
[23510] ADI_ISE_Test_Help:adi.ISEConnection [INFO] Queried 1 bulk download hostnames:lise20.example.com:8910
[23509] ADI_ISE_Test_Help:adi.ISEConnection [INFO] ...successfully connected to ISE server.
[23509] ADI_ISE_Test_Help:adi.ISEConnection [INFO] Starting bulk download
[23514] ADI_ISE_Test_Help:adi.ISEConnection [INFO] Captured Jabberwerx log:2015-12-01T23:10:45 [ INFO]: curl_easy_setopt() for CURLOPT_URL: 'https://lise20.example.com:8910/pxgrid/mnt/sd/getSessionListByTime'
[8893] ADI:ADI [INFO] : sub command emits:'* Trying 172.16.31.210...'
[8893] ADI:ADI [INFO] : sub command emits:'* Connected to lise20.example.com (172.16.31.210) port 8910 (#0)'
[8893] ADI:ADI [INFO] : sub command emits:'* Cipher selection: ALL:!EXPORT:!EXPORT40:!EXPORT56:!aNULL:!LOW:!RC4:@STRENGTH'
[8893] ADI:ADI [INFO] : sub command emits:'* SSL connection using TLSv1.2 / DHE-RSA-AES256-SHA256'
[8893] ADI:ADI [INFO] : sub command emits:'* Server certificate:'
[8893] ADI:ADI [INFO] : sub command emits:'* ^I subject: CN=lise20.example.com'
[8893] ADI:ADI [INFO] : sub command emits:'* ^I start date: 2015-11-21 14:40:36 GMT'
[8893] ADI:ADI [INFO] : sub command emits:'* ^I expire date: 2017-11-20 14:40:36 GMT'
[8893] ADI:ADI [INFO] : sub command emits:'* ^I common name: lise20.example.com (matched)'
[8893] ADI:ADI [INFO] : sub command emits:'* ^I issuer: DC=com; DC=example; CN=example-WIN-CA'
[8893] ADI:ADI [INFO] : sub command emits:'* ^I SSL certificate verify ok.'
[8893] ADI:ADI [INFO] : sub command emits:'> POST /pxgrid/mnt/sd/getSessionListByTime HTTP/1.1^M'
[8893] ADI:ADI [INFO] : sub command emits:'Host: lise20.example.com:8910^M'
[8893] ADI:ADI [INFO] : sub command emits:'Accept: */*^M'
[8893] ADI:ADI [INFO] : sub command emits:'Content-Type: application/xml^M'
[8893] ADI:ADI [INFO] : sub command emits:'user:firesightisetest-firepower.example.com-0739edea820cc77e04cc7c44200f661e@xgrid.cisco.com^M'
[8893] ADI:ADI [INFO] : sub command emits:'Content-Length: 269^M'
[8893] ADI:ADI [INFO] : sub command emits:'^M'
[8893] ADI:ADI [INFO] : sub command emits:'* upload completely sent off: 269 out of 269 bytes'
[8893] ADI:ADI [INFO] : sub command emits:'< HTTP/1.1 200 OK^M'
[8893] ADI:ADI [INFO] : sub command emits:'< Date: Tue, 01 Dec 2015 23:10:45 GMT^M'
[8893] ADI:ADI [INFO] : sub command emits:'< Content-Type: application/xml^M'
[8893] ADI:ADI [INFO] : sub command emits:'< Content-Length: 1287^M'
[8893] ADI:ADI [INFO] : sub command emits:'< Server: ^M'
[8893] ADI:ADI [INFO] : sub command emits:'< ^M'
[8893] ADI:ADI [INFO] : sub command emits:'* Connection #0 to host lise20.example.com left intact'
[23509] ADI_ISE_Test_Help:adi.ISEConnection [INFO] bulk download processed 0 entries.
[23509] ADI_ISE_Test_Help:adi.ISEConnection [INFO] disconnecting pxgrid
[23509] ADI_ISE_Test_Help:adi.ISEConnection [INFO] Captured Jabberwerx log:2015-12-01T23:10:45 [ INFO]: Starting reconnection stop
[23510] ADI_ISE_Test_Help:adi.ISEConnection [INFO] Captured Jabberwerx log:2015-12-01T23:10:45 [ INFO]: _reconnection_thread exited
[23511] ADI_ISE_Test_Help:adi.ISEConnection [INFO] Captured Jabberwerx log:2015-12-01T23:10:45 [ INFO]: stream closed; err_dom=(null) 2015-12-01T23:10:45 [ INFO]: clientDisconnectedCb -> destroying client object
[23511] ADI_ISE_Test_Help:adi.ISEConnection [INFO] Captured Jabberwerx log:2015-12-01T23:10:45 [ INFO]: pxgrid connection shutdown done successfully
[23511] ADI_ISE_Test_Help:adi.ISEConnection [INFO] Captured Jabberwerx log:2015-12-01T23:10:45 [ INFO]: Exiting from event base loop
[23509] ADI_ISE_Test_Help:adi.ISEConnection [INFO] Captured Jabberwerx log:2015-12-01T23:10:45 [ INFO]: successfully disconnected
[23509] ADI_ISE_Test_Help:adi.ISEConnection [INFO] Captured Jabberwerx log:2015-12-01T23:10:45 [ INFO]: connection disconnect done .....
[23509] ADI_ISE_Test_Help:adi.ISEConnection [INFO] destroying pxgrid reconnection
[23509] ADI_ISE_Test_Help:adi.ISEConnection [INFO] destroying underlying pxgrid connection
[23509] ADI_ISE_Test_Help:adi.ISEConnection [INFO] destroying pxgrid config
[23509] ADI_ISE_Test_Help:adi.ISEConnection [INFO] ISE identity feed destructor called
[23509] ADI_ISE_Test_Help:ADI_ISE_Test_Help [INFO] /usr/local/sf/bin/adi_iseTestHelp cleanly exits.
[23509] ADI_ISE_Test_Help:adi.ISEConnection [INFO] Captured Jabberwerx log:2015-12-01T23:10:45 [ INFO]: pxgrid library has been uninitialized
[8893] ADI:ADI [INFO] Parent done waiting, child completed with integer status 0

للحصول على تصحيح أكثر تفصيلا، من الممكن قتل العملية اليومية (من الجذر بعد السدو) وتشغيلها باستخدام وسيطة تصحيح الأخطاء:

root@firepower:/var/log# ps ax | grep adi
24047 ?        Sl     0:00 /usr/local/sf/bin/adi
24090 pts/0    S+     0:00 grep adi
root@firepower:/var/log# kill -9 24047
root@firepower:/var/log# /usr/local/sf/bin/adi --debug
Dec 01 23:14:34 firepower SF-IMS[24106]: [24106] ADI:adi.Adi [DEBUG] adi.cpp:319:HandleLog(): ADI Created, awaiting config
Dec 01 23:14:34 firepower SF-IMS[24106]: [24106] ADI:config [DEBUG] config.cpp:289:ProcessConfigGlobalSettings(): Parsing global settings
<..........a lot of detailed output with data.......>

استعلام SGT عبر PXgrid

يتم تنفيذ العملية عند النقر فوق زر الاختبار في قسم تكامل ISE أو عند تحديث قائمة الرقيب، أثناء إضافة قاعدة في نهج التحكم بالوصول.

Dec 01 23:14:38 firepower SF-IMS[24106]: [24139] ADI:adi.ISEConnection [DEBUG] adi.cpp:319:HandleLog(): Querying Security Group metaData...
Dec 01 23:14:38 firepower SF-IMS[24106]: [24139] ADI:adi.pxGridAdapter [DEBUG] adi.cpp:319:HandleLog(): pxgrid_connection_query(connection*:0x10c7da0, capability: 0x1064510, request:<getSecurityGroupListRequest xmlns='http://www.cisco.com/pxgrid/identity'/>)...
Dec 01 23:14:38 firepower SF-IMS[24106]: [24139] ADI:adi.pxGridAdapter [DEBUG] adi.cpp:319:HandleLog(): returns [OK|<ns5:getSecurityGroupListResponse xmlns:ns2='http://www.cisco.com/pxgrid' xmlns:ns3='http://www.cisco.com/pxgrid/net' xmlns:ns4='http://www.cisco.com/pxgrid/admin' xmlns:ns5='http://www.cisco.com/pxgrid/identity' xmlns:ns6='http://www.cisco.com/pxgrid/eps' xmlns:ns7='http://www.cisco.com/pxgrid/netcap' xmlns:ns8='http://www.cisco.com/pxgrid/anc'><ns5:SecurityGroups><ns5:SecurityGroup><ns5:id>fc6f9470-6d8f-11e5-978e-005056bf2f0a</ns5:id><ns5:name>Unknown</ns5:name><ns5:description>Unknown Security Group</ns5:description><ns5:tag>0</ns5:tag></ns5:SecurityGroup><ns5:SecurityGroup><ns5:id>fc7c8cc0-6d8f-11e5-978e-005056bf2f0a</ns5:id><ns5:name>ANY</ns5:name><ns5:description>Any Security Group</ns5:description><ns5:tag>65535</ns5:tag></ns5:SecurityGroup><ns5:SecurityGroup><ns5:id>fcf95de0-6d8f-11e5-978e-005056bf2f0a</ns5:id><ns5:name>Auditors</ns5:name><ns5:description>Auditor Security Group</ns5:description><ns5:tag>9</ns5:tag></ns5:SecurityGroup><ns5:SecurityGroup><ns5:id>fd14fc30-6d8f-11e5-978e-005056bf2f0a</ns5:id><ns5:name>BYOD</ns5:name><ns5:description>BYOD Security Group</ns5:description><ns5:tag>15</ns5:tag></ns5:SecurityGroup><ns5:SecurityGroup><ns5:id>fd2fb020-6d8f-11e5-978e-005056bf2f0a</ns5:id><ns5:name>Contractors</ns5:name><ns5:description>Contractor Security Group</ns5:description><ns5:tag>5</ns5:tag></ns5:SecurityGroup><ns5:SecurityGroup><ns5:id>fd4e34a0-6d8f-11e5-978e-005056bf2f0a</ns5:id><ns5:name>Developers</ns5:name><ns5:description>Developer Security Group</ns5:description><ns5:tag>8</ns5:tag></ns5:SecurityGroup><ns5:SecurityGroup><ns5:id>fd6d2e50-6d8f-11e5-978e-005056bf2f0a</ns5:id><ns5:name>Development_Servers</ns5:name><ns5:description>Development Servers Security Group</ns5:description><ns5:tag>12</ns5:tag></ns5:SecurityGroup><ns5:SecurityGroup><ns5:id>fda10f90-6d8f-11e5-978e-005056bf2f0a</ns5:id><ns5:name>Employees</ns5:name><ns5:description>Employee Security Group</ns5:description><ns5:tag>4</ns5:tag></ns5:SecurityGroup><ns5:SecurityGroup><ns5:id>fdbcd4f0-6d8f-11e5-978e-005056bf2f0a</ns5:id><ns5:name>Guests</ns5:name><ns5:description>Guest Security Group</ns5:description><ns5:tag>6</ns5:tag></ns5:SecurityGroup><ns5:SecurityGroup><ns5:id>fdd9abc0-6d8f-11e5-978e-005056bf2f0a</ns5:id><ns5:name>Network_Services</ns5:name><ns5:description>Network Services Security Group</ns5:description><ns5:tag>3</ns5:tag></ns5:SecurityGroup><ns5:SecurityGroup><ns5:id>fdf4d4e0-6d8f-11e5-978e-005056bf2f0a</ns5:id><ns5:name>PCI_Servers</ns5:name><ns5:description>PCI Servers Security Group</ns5:description><ns5:tag>14</ns5:tag></ns5:SecurityGroup><ns5:SecurityGroup><ns5:id>fe11abb0-6d8f-11e5-978e-005056bf2f0a</ns5:id><ns5:name>Point_of_Sale_Systems</ns5:name><ns5:description>Point of Sale Security Group</ns5:description><ns5:tag>10</ns5:tag></ns5:SecurityGroup><ns5:SecurityGroup><ns5:id>fe2d22f0-6d8f-11e5-978e-005056bf2f0a</ns5:id><ns5:name>Production_Servers</ns5:name><ns5:description>Production Servers Security Group</ns5:description><ns5:tag>11</ns5:tag></ns5:SecurityGroup><ns5:SecurityGroup><ns5:id>fe487320-6d8f-11e5-978e-005056bf2f0a</ns5:id><ns5:name>Production_Users</ns5:name><ns5:description>Production User Security Group</ns5:description><ns5:tag>7</ns5:tag></ns5:SecurityGroup><ns5:SecurityGroup><ns5:id>fe62d8f0-6d8f-11e5-978e-005056bf2f0a</ns5:id><ns5:name>Quarantined_Systems</ns5:name><ns5:description>Quarantine Security Group</ns5:description><ns5:tag>255</ns5:tag></ns5:SecurityGroup><ns5:SecurityGroup><ns5:id>fe7d3ec0-6d8f-11e5-978e-005056bf2f0a</ns5:id><ns5:name>Test_Servers</ns5:name><ns5:description>Test Servers Security Group</ns5:description><ns5:tag>13</ns5:tag></ns5:SecurityGroup><ns5:SecurityGroup><ns5:id>fe99c770-6d8f-11e5-978e-005056bf2f0a</ns5:id><ns5:name>TrustSec_Devices</ns5:name><ns5:description>TrustSec Devices Security Group</ns5:description><ns5:tag>2</ns5:tag></ns5:SecurityGroup></ns5:SecurityGroups></ns5:getSecurityGroupListResponse>]

للحصول على عرض أفضل لمحتوى xml من ذلك السجل يمكن نسخه إلى ملف xml وفتحه من خلال متصفح ويب. إنك تستطيع أن تتأكد من أن الرقيب المحدد (المدقق) قد تم إستلامه بنفس القدر الذي تلقاه كل الرقيب الآخر المعرف بالرقيب المدمج (ISE):

استعلام جلسة العمل عبر REST API إلى MnT

وهذا أيضا جزء من عملية الاختبار (الرجاء ملاحظة تمرير اسم مضيف ومنفذ MnT عبر pxGrid). يتم إستخدام تنزيل جلسة العمل المجمعة:

Dec 01 23:14:39 firepower SF-IMS[24106]: [24143] ADI:adi.pxGridAdapter [DEBUG] adi.cpp:319:HandleLog(): returns [OK, p_node*:0x7f0ea6ffa8a8(<session xmlns='http://www.cisco.com/pxgrid/net'><gid xmlns='http://www.cisco.com/pxgrid'>ac101f6400007000565d597f</gid><lastUpdateTime xmlns='http://www.cisco.com/pxgrid'>2015-12-01T23:37:31.191+01:00</lastUpdateTime><extraAttributes xmlns='http://www.cisco.com/pxgrid'><attribute>UGVybWl0QWNjZXNzLEF1ZGl0b3Jz</attribute></extraAttributes><state>Started</state><RADIUSAttrs><attrName>Acct-Session-Id</attrName><attrValue>91200007</attrValue></RADIUSAttrs><interface><ipIntfID><ipAddress xmlns='http://www.cisco.com/pxgrid'>172.16.50.50</ipAddress></ipIntfID><macAddress>08:00:27:23:E6:F2</macAddress><deviceAttachPt><deviceMgmtIntfID><ipAddress xmlns='http://www.cisco.com/pxgrid'>172.16.31.100</ipAddress></deviceMgmtIntfID></deviceAttachPt></interface><user><name xmlns='http://www.cisco.com/pxgrid'>Administrator</name><ADUserDNSDomain>example.com</ADUserDNSDomain><ADUserNetBIOSName>EXAMPLE</ADUserNetBIOSName></user><assessedPostureEvent/><endpointProfile>Windows7-Workstation</endpointProfile><securityGroup>Auditors</securityGroup></session>)]
Dec 01 23:14:39 firepower SF-IMS[24106]: [24143] ADI:adi.ISEConnection [DEBUG] adi.cpp:319:HandleLog(): bulk download invoking callback on entry# 1
Dec 01 23:14:39 firepower SF-IMS[24106]: [24143] ADI:adi.ISESessionEntry [DEBUG] adi.cpp:319:HandleLog(): parsing Session Entry with following text:<session xmlns='http://www.cisco.com/pxgrid/net'><gid xmlns='http://www.cisco.com/pxgrid'>ac101f6400007000565d597f</gid><lastUpdateTime xmlns='http://www.cisco.com/pxgrid'>2015-12-01T23:37:31.191+01:00</lastUpdateTime><extraAttributes xmlns='http://www.cisco.com/pxgrid'><attribute>UGVybWl0QWNjZXNzLEF1ZGl0b3Jz</attribute></extraAttributes><state>Started</state><RADIUSAttrs><attrName>Acct-Session-Id</attrName><attrValue>91200007</attrValue></RADIUSAttrs><interface><ipIntfID><ipAddress xmlns='http://www.cisco.com/pxgrid'>172.16.50.50</ipAddress></ipIntfID><macAddress>08:00:27:23:E6:F2</macAddress><deviceAttachPt><deviceMgmtIntfID><ipAddress xmlns='http://www.cisco.com/pxgrid'>172.16.31.100</ipAddress></deviceMgmtIntfID></deviceAttachPt></interface><user><name xmlns='http://www.cisco.com/pxgrid'>Administrator</name><ADUserDNSDomain>example.com</ADUserDNSDomain><ADUserNetBIOSName>EXAMPLE</ADUserNetBIOSName></user><assessedPostureEvent/><endpointProfile>Windows7-Workstation</endpointProfile><securityGroup>Auditors</securityGroup></session>

والنتيجة التي تم تحليلها (تم إستلام جلسة عمل نشطة واحدة):

Dec 01 23:14:39 firepower SF-IMS[24106]: [24142] ADI:adi.ISESessionEntry [DEBUG]
adi.cpp:319:HandleLog(): Parsing incoming DOM resulted in following ISESessionEntry:
{gid = ac101f6400007000565d597f, timestamp = 2015-12-01T23:37:31.191+01:00,
state = Started, session_id = 91200007, nas_ip = 172.16.31.100,
mac_addr = 08:00:27:23:E6:F2, ip = 172.16.50.50, user_name = Administrator,
sgt = Auditors, domain = example.com, device_name = Windows7-Workstation}

في تلك المرحلة، يحاول NGIPS ربط اسم المستخدم (والمجال) باسم مستخدم Realm-AD:

Dec 01 23:14:39 firepower SF-IMS[24106]: [24142] ADI:adi.RealmContainer [DEBUG] adi.cpp:319
:HandleLog(): findRealm: Found Realm for domain example.com
Dec 01 23:14:39 firepower SF-IMS[24106]: [24142] ADI:adi.ISEConnectionSub [DEBUG]
adi.cpp:319:HandleLog(): userName = 'Administrator' realmId = 2, ipAddress = 172.16.50.50

يتم إستخدام LDAP للعثور على عضوية المستخدم والمجموعة:

Dec 01 23:14:39 firepower SF-IMS[24106]: [24142] ADI:adi.LdapRealm [INFO] adi.cpp:322:
HandleLog(): search '(|(sAMAccountName=Administrator))' has the following
DN: 'CN=Administrator,CN=Users,DC=example,DC=com'.
Dec 01 23:14:39 firepower SF-IMS[24106]: [24142] ADI:adi.LdapRealm [DEBUG] adi.cpp:319:
HandleLog(): getUserIdentifier: searchfield sAMAccountName has display naming attr:
Administrator.

تصحيح أخطاء ISE

بعد تمكين تصحيح أخطاء مستوى التتبع لمكونات pxGrid، من الممكن التحقق من كل عملية (ولكن بدون حمولة/بيانات مثل FMC).

مثال مع إستعادة علامة رقيب:

2015-12-02 00:05:39,352 DEBUG  [pool-1-thread-14][] cisco.pxgrid.controller.query.CoreAuthorizationManager -::
:::- checking core authorization (topic=TrustSecMetaData, user=firesightisetest-firepower.example.com
-0739edea820cc77e04cc7c44200f661e@xgrid.cisco.com, operation=subscribe)...
2015-12-02 00:05:39,358 TRACE  [pool-1-thread-14][] cisco.pxgrid.controller.common.
LogAdvice -:::::- args: [TrustSecMetaData, subscribe, firesightisetest-firepower.example.com-0739edea820cc77e04cc7c44200f661e@xg
rid.cisco.com]
2015-12-02 00:05:39,359 DEBUG  [pool-1-thread-14][] cisco.pxgrid.controller.persistence.
XgridDaoImpl -:::::-  groups [Any, Session] found for client firesightisetest-firepower.
example.com-0739edea820cc77e04cc7c44200f661e@xgrid.cisco.com
2015-12-02 00:05:39,360 DEBUG  [pool-1-thread-14][] cisco.pxgrid.controller.persistence.
XgridDaoImpl -:::::- permitted rule found for Session TrustSecMetaData subscribe.
total rules found 1

حشرات

CSCuv32295 - يجوز أن يرسل ISE معلومات المجال في حقول اسم المستخدم

CSCus53796 - يتعذر الحصول على FQDN الخاص بالمضيف لاستعلام REST المجمع

CSCuv43145 - إعادة تشغيل خدمة PXGRID وتخطيط الهوية، إستيراد/حذف مخزن الثقة

المراجع

محفوظات المراجعة

المراجعة	تاريخ النشر	التعليقات
1.0	11-Jan-2016	الإصدار الأولي

تمت المساهمة بواسطة مهندسو Cisco

ميخال غاركارز
مهندس TAC من Cisco

أستكشاف أخطاء ISE ودمج FirePOWER لخدمات الهوية وإصلاحها

خيارات التنزيل

لغة خالية من التحيز

حول هذه الترجمة

المحتويات

المقدمة

المتطلبات الأساسية

المتطلبات

المكونات المستخدمة

التكوين

الرسم التخطيطي للشبكة

محرك خدمات كشف الهوية (ISE)

الدليل النشط

جهاز الوصول إلى الشبكة

شهادات ل pxGrid و MnT

خدمة pxGrid

سياسة التخويل

FMC

نطاق Active Directory

شهادات ل Admin و pxGrid

تكامل ISE

سياسة الهوية

سياسة التحكم في الوصول

التحقق من الصحة

إنشاء جلسة VPN

FMC يحصل على بيانات الجلسة من MnT

الوصول إلى الشبكة دون أي امتيازات أو امتيازات

الوصول إلى تسجيل FMC

استكشاف الأخطاء وإصلاحها

تصحيح أخطاء FMC

استعلام SGT عبر PXgrid

استعلام جلسة العمل عبر REST API إلى MnT

تصحيح أخطاء ISE

حشرات

المراجع

محفوظات المراجعة

تمت المساهمة بواسطة مهندسو Cisco

هل كان هذا المستند مفيدًا؟

اتصل بنا

ينطبق هذا المستند على هذه المنتجات
