أستكشاف أخطاء برنامج Bootflash و System Image Recovery (إسترداد صورة النظام) ل CGR 1000 من CGOS وإصلاحها
المقدمة
يصف هذا المستند خطوات أستكشاف المشكلات لاستعادة ذاكرة التمهيد المؤقتة (bootflash) وصورة النظام على CGR 1000.
معلومات أساسية

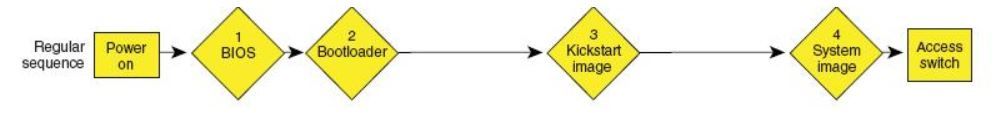

يستخدم CGR1000 ذاكرة البطاقة الرقمية الآمنة (SD) من Cisco لعرض صور Kickstart المخزنة وصور النظام والتكوينات، وما إلى ذلك. في عمليات occas نادرة، تتعرض بطاقة SD للتلف. ونتيجة لذلك، تتلف صورة kickstart و/أو صورة النظام. وهذا يمنع CGR من التمهيد. ويرد في الشكل المحدد تسلسل التمهيد. الغرض من مخطط الإجراء الوارد في هذه المقالة هو إستعادة CGR من حالة ذاكرة بطاقة SD تالفة.
المتطلبات الأساسية
1. خادم بروتوكول نقل الملفات المبسط (TFTP) المثبت على الكمبيوتر المحلي
2. إعداد خادم TFTP للحصول على صورة Kickstart وصورة النظام
المتطلبات
توصي Cisco بأن تكون لديك معرفة بالمواضيع التالية:
1. كبل وحدة التحكم
2- إتفاقية مناهضة التعذيب(5)
3. صورة Kickstart وصور النظام
المكونات المستخدمة
يقتصر هذا المستند على إصدار CGOS الذي يتم تشغيله على CGR 1120 و CGR1240 فقط.
تم إنشاء المعلومات الواردة في هذا المستند من الأجهزة الموجودة في بيئة معملية خاصة. بدأت جميع الأجهزة المُستخدمة في هذا المستند بتكوين ممسوح (افتراضي). إذا كانت شبكتك مباشرة، فتأكد من فهمك للتأثير المحتمل لأي أمر.
خطوات الاسترداد
1. إعداد كبل وحدة التحكم باستخدام برنامج.
2. قم بتوصيل كبل CAT5 من بطاقة واجهة الشبكة (NIC) الخاصة بالكمبيوتر المحلي إلى CGR ETH 2/2 . هذه هي الواجهة الوحيدة التي تعمل في وقت عملية الاسترداد.
3. قم بإعداد بطاقة واجهة الشبكة (NIC) الخاصة بالكمبيوتر المحلي لتكون في الشبكة الفرعية نفسها الخاصة ب CGR.
على سبيل المثال، بطاقة واجهة الشبكة (NIC) الخاصة بالكمبيوتر هي 192.0.2.1 شبكة فرعية 255.255.255.0.
بالنسبة ل CGR ستكون 192.0.2.2 شبكة فرعية 255.255.255.0.
4. في جلسة PuTTY، ترى:
"loader>"
IOFPGA @ 0xd0000000 version=0x30020700, datecode=0xc080d17 CPLD version 0x14
Reset Reason = 0(0)
Scratch pad test passed !!!
BIOS Version: Build # 12 - Wed 06/27/2012
CGR Loader Version: 1.00.01
Filesystem type is ext2fs, partition type 0x83
Filesystem type is ext2fs, partition type 0x83
GNU GRUB version 0.97
CGR Loader Version 1.00.01
loader>
5. قم بإعداد عنوان IP الخاص ب ETH2/2 باستخدام الأمر "set ip".
set ip 192.0.2.2 255.255.255.0
Correct - ip addr is 192.0.2.2, mask is 255.255.255.0
Found Intel IOH GBE [2:0.1] at 0xe020, ROM address 0x0000
Probing...[Intel IOH GBE]
MAC address 78:da:6e:8:ad:e1
External PHY link UP @ 1000/full
Address: 192.0.2.2
Netmask: 255.255.255.0
Server: 0.0.0.0
Gateway: 0.0.0.0
loader>
6. قم بإعداد عنوان البوابة ليكون هو بطاقة واجهة الشبكة (NIC) الخاصة بالكمبيوتر المحلي باستخدام الأمر "set gw".
set gw 192.0.2.1
Correct gateway addr 192.0.2.1
Address: 192.0.2.2
Netmask: 255.255.255.0
Server: 0.0.0.0
Gateway: 192.0.2.1
7. قم بتمهيد صورة kickstart من خادم TFTP المحلي باستخدام الأمر "boot tftp://".
loader> boot tftp://192.0.2.1/cgr1000-uk9-kickstart.5.2.1.CG4.3.SPA.bin
Address: 192.0.2.2
Netmask: 255.255.255.0
Server: 192.0.2.1
Gateway: 192.0.2.1
Filesystem type is tftp, using whole disk
Booting: /cgr1000-uk9-kickstart.5.2.1.CG4.3.SPA.bin console=ttyS0,9600n8nn quie
t loader_ver="1.00.01"....
...............................................................................
................Kickstart image verification Successful
Image verification OK
INIT: Checking all filesystems ....... done.
Warning: switch is starting up with default configuration
Creating boot config file...
/etc/rc.d/rcS.d/S26check-flash: line 528: /mnt/bootloader/boot/grub/menu.lst.local: No such file or directory
cp: cannot stat `/mnt/cfg/0/boot/grub/menu.lst.local': No such file or directory
WARNING: image sync is going to be disabled after a loader netboot
Loading system software
INIT: Sending processes the TERM signal[H[J
INIT: Sending processes the TERM signal
INIT: Sending processes the
KILL signal
8. بمجرد تمهيد الصورة لأعلى، سترى مخرجات مماثلة لهذا المخرج.
Router(boot)# ?
Exec commands:
clear Reset functions
config Enter configuration mode
copy Copy from one file to another
delete Delete a file or directory
dir Directory listing for files
exit Exit from the EXEC
find Find a file below the current directory
format Format disks
init Initialize internal disk
load Load system image
mkdir Create new directory
move Move files
no Disable debugging functions
pwd View current directory
reload Reboot this supervisor module
rmdir Remove existing directory
show Show running system information
sleep Sleep for the specified number of seconds
ssh SSH to another system
tail Display the last part of a file
telnet Telnet to another system
9. قم بتنسيق بطاقة SD التالفة باستخدام الأمر "تنسيق bootflash:".
This command is going to erase the contents of your bootflash:.
Do you want to continue? (y/n) [n] y
Formatting bootflash:
Formatting started at: Fri Feb 20 23:56:00 UTC 2015
mke2fs 1.35 (28-Feb-2004)
Formatting finished at: Fri Feb 20 23:56:52 UTC 2015
Formatting completed
10. قم بتشغيل نظام داخلي (خيار خطوة: هذا الأمر ينسق بطاقة SD ويمحو كل شيء).
Router(boot)# init system
This command is going to erase your startup-config, licenses as well as the contents of your bootflash:.
Do you want to continue? (y/n) [n] yInitializing the system
mount: /dev/mmcblk0p4 already mounted or /bootflash busy
mount: according to mtab, /dev/mmcblk0p4 is already mounted on /bootflash
ERROR: cannot mount filesystem
cp: omitting directory `/bootflash/'
Partitioning failed
11. إعداد واجهة الإدارة (يلزم هذا لنسخ kickstart وصورة النظام إلى ذاكرة التمهيد المؤقتة).
Router(boot)# configure terminal
Router(boot)(config)# interface mgmt0
Router(boot)(config-if)#ip address 192.0.2.2 255.255.255.0
Router(boot)(config-if)#no shut
12. انسخ بدء التشغيل وصورة النظام إلى ذاكرة التمهيد المؤقتة.
Router(boot)# copy tftp://192.0.2.1/cgr1000-uk9-kickstart.5.2.1.CG4.3.SPA.bin bootflash:
Trying to connect to tftp server......
Connection to server Established. Copying Started.....
TFTP get operation was successful
Copy complete, now saving to disk (please wait)...
Router(boot)# copy tftp://192.0.2.1/cgr1000-uk9.5.2.1.CG4.3.SPA.bin bootflash:
Trying to connect to tftp server......
Connection to server Established. Copying Started.....
TFTP get operation was successful
Copy complete, now saving to disk (please wait)...
13. تأكد من أن Kickstart وصورة النظام موجودان على CGR مع "dir".
Router(boot)#dir
29167616 Feb 21 00:39:59 2015 cgr1000-uk9-kickstart.5.2.1.CG4.3.SPA.bin
143332283 Feb 21 00:42:06 2015 cgr1000-uk9.5.2.1.CG4.3.SPA.bin
372 Feb 23 17:55:52 2015 fpga.log
1905 Feb 23 18:39:54 2015 mts.log
Usage for bootflash://
691462144 bytes used
8859394048 bytes free
9550856192 bytes total
14. قم بتمهيد صورة النظام باستخدام الأمر "load bootflash".
Router(boot)# load bootflash:cgr1000-uk9.5.2.1.CG4.3.SPA.bin
Loading system software
Uncompressing bootflash:/cgr1000-uk9.5.2.1.CG4.3.SPA.bin..........done. (in 37 seconds)
Loading plugin 0: core_plugin...
INIT: Switching to runlevel: 3
INIT: Sending processes the TERM signal
Router(boot)#
INIT:
System is coming up ... Please wait ...
System is coming up ... Please wait ...
System is coming up ... Please wait ...
System is coming up ... Please wait ...
System is coming up ... Please wait ...
System is coming up ... Please wait ...
System is coming up ... Please wait ...
System is coming up ... Please wait ...
System is coming up ... Please wait ...
System is coming up ... Please wait ...
System is coming up ... Please wait ...
2015 Feb 21 00:47:56 %$ VDC-1 %$ %COPP-2-COPP_NO_POLICY: Control-plane is unprotected.System is coming up ... Please wait ...
2015 Feb 21 00:47:58 %$ VDC-1 %$ %VDC_MGR-2-VDC_ONLINE: vdc 1 has come online 2015 Feb 21 00:47:58 Router %$ VDC-1 %$ %PLATFORM-2-
INPUT_POWER_SOURCE_TRANSITION: Three Phase and DC Input Status Alert: L1 Phase ON, L2 Phase OFF, L3 Phase OFF, DC Input Absent
15. بمجرد تمهيد CGR في صورة النظام، تحتاج إلى تثبيت Kickstart وصورة النظام باستخدام "تثبيت كافة bootflash:<kickstart-image> bootflash للنظام:<صورة النظام>.
cgr1120# install all kickstart bootflash:cgr1000-uk9-kickstart.5.2.1.CG4.3.SPA.bin system bootflash:cgr1000-uk9.5.2.1.CG4.3.SPA.bin
Verifying image bootflash:/cgr1000-uk9-kickstart.5.2.1.CG4.3.SPA.bin for boot variable "kickstart".
-- SUCCESS
Verifying image bootflash:/cgr1000-uk9.5.2.1.CG4.3.SPA.bin for boot variable "system".
-- SUCCESS
Verifying image type.
-- SUCCESS
Extracting "system" version from image bootflash:/cgr1000-uk9.5.2.1.CG4.3.SPA.bin.
-- SUCCESS
Extracting "kickstart" version from image bootflash:/cgr1000-uk9-kickstart.5.2.1.CG4.3.SPA.bin.
-- SUCCESS
Extracting "bios" version from image bootflash:/cgr1000-uk9.5.2.1.CG4.3.SPA.bin.
-- SUCCESS
Checking for Battery Power Mode.
-- SUCCESS
Checking for Module Power Status.
-- SUCCESS
Checking for WPAN upgrade compatibility.
-- SUCCESS
Performing module support checks.
-- SUCCESS
Notifying services about system upgrade.
-- SUCCESS
Compatibility check is done:
Module bootable Impact Install-type Reason
------ -------- -------------- ------------ ------
1 yes disruptive reset Hitless upgrade is not supported
Images will be upgraded according to following table:
Module Image Running-Version(pri:alt) New-Version Upg-Required
------ ---------- ---------------------------------------- -------------------- ------------
1 system 5.2(1)CG4(3) 5.2(1)CG4(3) no
1 kickstart 5.2(1)CG4(3) 5.2(1)CG4(3) no
1 bios v16.1.0(10/15/2013):V12.1.0(06/27/2012) v16.1.0(10/15/2013) no
1 fpga 2.07.00 2.07.00 no
Switch will be reloaded for disruptive upgrade.
Do you want to continue with the installation (y/n)? [n] y
