كيفية إعداد متصفح غرف Webex

المقدمة

يوضح هذا المستند كيفية إعداد إصداري Webex Room Navigator: إصداري Wall Mount و Table Stand.

المتطلبات الأساسية

المتطلبات

• إصدارات البرامج CE9.14 والإصدارات الأحدث.
• نقاط النهاية من Cisco المدعومة: Webex Room Series، Webex Board 55 G1.5، Webex Board 70 G1.5، Webex Board 85.

المكونات المستخدمة

تستند المعلومات الواردة في هذا المستند إلى إصدارات البرامج والمكونات المادية التالية:

• متصفح غرفة Webex - إصدار تحميل الحائط (CS-T10-WM-K9=).
• متصفح غرف Webex - إصدار حامل الجدول (CS-T10-TS-K9=).
• Webex Room Kit Plus.

تم إنشاء المعلومات الواردة في هذا المستند من الأجهزة الموجودة في بيئة معملية خاصة. بدأت جميع الأجهزة المُستخدمة في هذا المستند بتكوين ممسوح (افتراضي). إذا كانت شبكتك قيد التشغيل، فتأكد من فهمك للتأثير المحتمل لأي أمر.

التكوين

يصف هذا القسم الميزات الرئيسية والإعداد الأولي لكل من Webex Room Navigator وتثبيت الحائط وإصدارات حامل الجدول.

متصفح غرفة Webex - إعداد إصدار Wall Mount

من أجل إقران متصفح غرف Webex إلى نقطة نهاية Cisco من خلال الشبكة، يجب أن يكون كبل الإيثرنت مع التزويد بالطاقة عبر الإيثرنت (PoE) متصلا من محول شبكة محلية (LAN). يشغل ويبدأ عملية التمهيد يعرض شعار Cisco.

أول مرة يتم فيها تمهيد متصفح غرف Webex، نظرا لعدم إتصاله مباشرة بنقطة نهاية Cisco، فإنه يعرض شاشة الترحيب التالية وزرين ChangeLanguage وStart.

بعد تحديد بدء ، يطلب المعالج عنوان بروتوكول الإنترنت (IP) لجهاز الغرفة.

عند تكوين عنوان IP لنقطة النهاية من Cisco، يتصل به متصفح غرفة Webex وينزل صورة البرنامج من جهاز الغرفة.

عند انتهاء عملية التنزيل، يطلب المعالج بيانات اعتماد نقطة نهاية Cisco، من أجل إكمال عملية المصادقة والاقتران.

يلزم حساب محلي، من أجل إقران متصفح غرف Webex عند إتصاله عبر الشبكة.

قم بتكوين نوع الجهاز من أي من الوضعين المتاحين حجز الغرفة ووحدة التحكم. لهذا السيناريو، يتم إستخدام خيار حجز الغرفة.

عند تحديد وضع حجز الغرفة لمتصفح غرف Webex هذا، يطلب المعالج موقع لوحة اللمس.

يمكنك تحديد خيارين في نفس الغرفة التي يوجد بها جهاز الفيديو وخارج الغرفة.

يتم تحديد خيار خارج الغرفة افتراضيا.

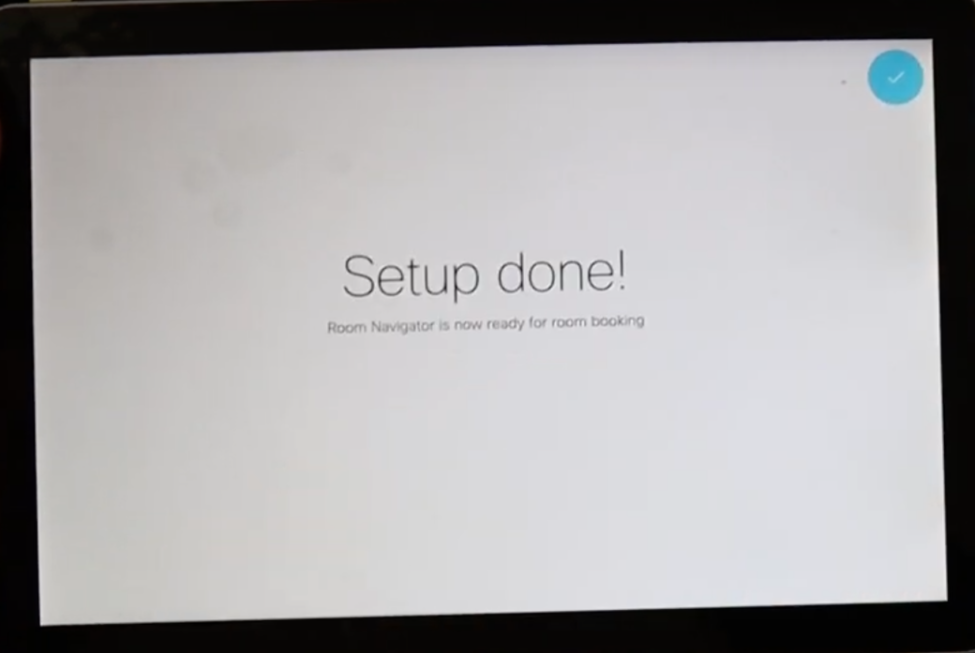

حدد علامة التأشير الزرقاء، من أجل إكمال الإعداد.

تظهر القائمة الرئيسية في Webex Room Navigator لوهلة قصيرة، وتعرض شاشة سوداء لبضع ثوان والرسالة: لوحة اللمس خارج الخدمة. لاحظ أن الشريط الرقيق الموجود أسفل الشاشة مضاءة باللون الأخضر

يتم عرضه لأن تقويم الغرفة لم يتم تكوينه بعد.

عند تكوين تقويم الغرفة بشكل صحيح، يتم عرض غرفة الرسائل المتوفرة.

متصفح Webex Room - إعداد إصدار حامل الجدول

بعد توصيل كبل الإيثرنت المزود ب PoE مباشرة من نقطة نهاية Cisco المدعومة، يقوم متصفح غرف Webex بتشغيل عملية التمهيد ويبدء تشغيلها، ويتم عرض شعار Cisco.

يتم عرض الرسالة المتصلة بجهاز الغرفة، أثناء تأسيس الاتصال بجهاز الغرفة بشكل صحيح.

عندما يبدأ متصفح غرف Webex في التمهيد، فإنه يتصل بصورة البرنامج وينزيلها من جهاز الغرفة.

قم بتكوين نوع الجهاز من أي من الوضعين المتاحين حجز الغرفة ووحدة التحكم. لهذا السيناريو، يتم إستخدام خيار وحدة التحكم.

عند تحديد وضع وحدة التحكم لمتصفح غرفة Webex هذا، يطلب المعالج موقع لوحة اللمس.

يمكنك تحديد خيارين في نفس الغرفة التي يوجد بها جهاز الفيديو وخارج الغرفة.

يتم تحديد خيار غرفة جهاز الفيديو بشكل افتراضي.

حدد علامة التأشير الزرقاء، من أجل إكمال الإعداد.

يتم عرض القائمة الرئيسية الآن في شاشة متصفح غرف Webex، مع الأزرار الثلاثة المعروفة جيدا: الاتصال، ومشاركة الشاشة، والانضمام إلى Webex.

معلومات ذات صلة

للحصول على معلومات مفصلة حول التثبيت، يرجى الرجوع إلى الأدلة التالية:

Webex Room Navigator - إصدار Wall Mount

https://www.cisco.com/c/dam/en/us/td/docs/telepresence/endpoint/room_navigator/installation_guide/wall_mount_room_navigator_installation_guide_for-web.pdf

متصفح Webex Room - إصدار حامل الجدول

https://www.cisco.com/c/dam/en/us/td/docs/telepresence/endpoint/room_navigator/installation_guide/room_navigator_installation_guide_for-web.pdf

Webex Room Navigator - دليل المستخدم

https://www.cisco.com/c/dam/en/us/td/docs/telepresence/endpoint/ce915/touch10-sx10-sx20-sx80-mx200g2-mx300g2-mx700-mx800-room-kit-user-guide-ce915.pdf
