تكوين اتصال Google السحابي الداخلي كنقل باستخدام Cisco SD-WAN بنقرة

المقدمة

يوضح هذا المستند كيفية إستخدام اتصال Google السحابي البيني كنقل على الشبكة الواسعة (SD-WAN) معرف برمجيا.

معلومات أساسية

يستخدم عملاء المؤسسات الذين لديهم أحمال عمل على النظام الأساسي السحابي ل Google (GCP) اتصال السحابة البيني لمركز البيانات أو اتصال الوصل. وفي الوقت نفسه، فإن الاتصال العام بالإنترنت شائع جدا أيضا في مركز البيانات ويستخدم كأساس لاتصال شبكة SD-WAN بمواقع أخرى. يوضح هذا المقال كيف يمكن إستخدام الاتصال البيني بسحابة GCP كأساس ل Cisco SD-WAN.

إنه مشابه جدا لذلك الذي يصف نفس الحل ل AWS.

تتمثل الميزة الأساسية لاستخدام الاتصال البيني بسحابة GCP كوسيلة أخرى فقط لنقل شبكة SD-WAN من Cisco في القدرة على إستخدام سياسات SD-WAN عبر جميع عمليات النقل بما في ذلك الاتصال البيني بسحابة GCP. يمكن للعملاء إنشاء سياسات SD-WAN المستندة إلى التطبيقات وتوجيه التطبيقات الحيوية عبر الاتصال البيني عبر سحابة GCP وإعادة التوجيه عبر الإنترنت العام في حالة حدوث انتهاكات لاتفاقية مستوى الخدمة.

المشكلة

لا توفر منافذ الربط السحابي GCP إمكانيات SD-WAN الأصلية. الأسئلة النموذجية من عملاء SD-WAN بالمؤسسات هي:

• "هل يمكنني إستخدام الاتصال البيني بسحابة GCP كأساس ل Cisco SD-WAN"؟
• "كيف يمكنني الاتصال البيني بين شبكات GCP السحابية و Cisco SD-WAN"؟
• "كيف يمكنني إنشاء حل مرن وآمن وقابل للتطوير"؟

الحل

نظرة عامة على التصميم

تتمثل نقطة التصميم الأساسية في اتصال مركز البيانات عبر واجهة شبكة GCP السحابية بموجهات Cisco SD-Routers التي تم إنشاؤها بواسطة Cloud OnRamp للإمداد متعدد السحابة كما هو موضح في الصورة.

تتمثل فوائد هذا الحل فيما يلي:

• تلقائي بالكامل: يمكن إستخدام Cisco Cloud OnRamp ل Multicloud Automation لنشر SD-WAN Transport VPC باستخدام موجهات SD-WAN. يمكن اكتشاف أجهزة VPCs المضيفة كجزء من Cloud OnRamp وتخطيطها على شبكات SD-WAN بنقرة واحدة.
• اتصال SD-WAN الكامل عبر اتصال شبكات GCP السحابية: اتصال شبكات GCP السحابي هو مجرد نقل آخر SD-WAN. يمكن إستخدام جميع ميزات شبكة SD-WAN مثل السياسات القائمة على التطبيقات والتشفير وما إلى ذلك بشكل طبيعي على نفق SD-WAN عبر الاتصال البيني لسحابة GCP.

يرجى ملاحظة أن قابلية توسع هذا الحل تتفق مع أداء C8000V على بروتوكول GCP. يرجى الرجوع إلى SalesConnect للحصول على تفاصيل حول أداء C8000v على بروتوكول GCP.

تفاصيل الحل

النقطة الأساسية لفهم هذا الحل هي ألوان SD-WAN. يرجى ملاحظة أن موجهات GCP SD-WAN ستحتوي على لون خاص 2 لاتصال الإنترنت بالإضافة إلى الاتصال من خلال الاتصال البيني، سيتم تكوين أنفاق SD-WAN عبر الإنترنت باستخدام عناوين IP العامة بالإضافة إلى إنشاء أنفاق SD-WAN (باستخدام نفس الواجهة) عبر دوائر الاتصال البيني باستخدام عناوين IP الخاصة إلى DC/موقع. وهذا يعني أن موجه مركز البيانات (اللون biz-internet) سيؤسس اتصال بموجهات GCP SD-WAN (اللون الخاص2) عبر الإنترنت باستخدام عناوين IP العامة ومن خلال لونه الخاص عبر IP الخاص.

معلومات عامة حول ألوان SD-WAN:

تشير محددات موقع النقل (TLOCs) إلى واجهات نقل WAN (VPN 0) التي تتصل من خلالها موجهات SD-WAN بالشبكة الأساسية. يتم تعريف كل وحدة TLOC بشكل فريد من خلال مجموعة من عنوان IP للنظام الخاص بموجه SD-WAN، ولون واجهة شبكة WAN، وتضمين النقل (GRE أو IPsec). يتم إستخدام بروتوكول إدارة التغشية (OMP) من Cisco لتوزيع قوائم التحكم في الوصول (TLOC) (المعروف أيضا باسم مسارات TLOC)، وبادئات تغشية SD-WAN (المعروفة أيضا باسم مسارات OMP)، ومعلومات أخرى بين موجهات SD-WAN. من خلال مسارات TLOC، تعرف موجهات SD-WAN كيفية الوصول إلى بعضها البعض وإنشاء أنفاق VPN لبروتوكول IPsec مع بعضها البعض.

قد تجلس موجهات SD-WAN و/أو وحدات التحكم (vManage أو vSmart أو vBond) خلف أجهزة ترجمة عنوان الشبكة (NAT) داخل الشبكة.  عندما يصادق موجه SD-WAN إلى وحدة تحكم في vBond، فإن وحدة التحكم في vBond ستتعلم كلا من عنوان IP الخاص/رقم المنفذ العام وإعدادات عنوان IP/رقم المنفذ العامة لموجه SD-WAN أثناء التبادل. تعمل وحدات التحكم في vBond كأدوات مساعدة لاجتياز جلسة العمل لخوادم NAT (STUN)، مما يسمح لموجهات SD-WAN باكتشاف عناوين IP و/أو أرقام منافذ واجهة نقل WAN المعينة و/أو المترجمة.

على موجهات SD-WAN، يتم ربط كل عملية نقل WAN بزوج عناوين IP العام والخاص. يعتبر عنوان IP الخاص عنوان NAT السابق. هذا عنوان IP الذي تم تعيينه لواجهة WAN لموجه SD-WAN. على الرغم من أنه يعتبر هذا هو عنوان IP الخاص، إلا أن عنوان IP هذا يمكن أن يكون إما جزءا من مساحة عنوان IP القابلة للتوجيه العام أو جزءا من مساحة عنوان IP غير القابلة للتوجيه غير العامة الخاصة ب IETF RFC 1918. يعتبر عنوان IP العام عنوان ما بعد NAT. ويتم اكتشاف ذلك بواسطة خادم vBond عندما يتصل موجه SD-WAN مبدئيا بخادم vBond ويصادق عليه. كما يمكن أن يكون عنوان IP العام جزءا من مساحة عنوان IP القابل للتوجيه بشكل عام أو جزءا من مساحة عنوان IP غير القابلة للتوجيه بشكل عام الخاصة ب IETF RFC 1918. في غياب NAT، يكون كل من عناوين IP العامة والخاصة لواجهة نقل SD-WAN هي نفسها.

ألوان TLOC هي كلمات أساسية معرفة بشكل ثابت تستخدم لتعريف عمليات نقل WAN الفردية على كل موجه SD-WAN. يجب أن يكون لكل نقل عبر شبكة WAN على موجه SD-WAN محدد لون فريد. كما يتم إستخدام الألوان لتعريف نقل شبكة WAN المنفرد على أنه عام أو خاص. تعتبر الألوان Metro-ethernet و MPLS و Private1 و Private2 و Private3 و Private4 و Private5 و Private6 ألوان خاصة. أن تستخدم في شبكات خاصة أو أماكن حيث لا يوجد NAT. الألوان هي 3G، biz-internet، أزرق، برونزي، مخصص 1، custom2، custom3، افتراضي، ذهبي، أخضر، lte، إنترنت عام، أحمر، وفضي تعتبر ألوان عامة. والغرض منها أن تستخدم في الشبكات العامة أو في الأماكن التي لها عناوين IP العامة لواجهات النقل WAN، إما محليا أو عن طريق NAT.

يفرض اللون إستخدام عناوين IP الخاصة أو العامة عند الاتصال عبر مستويات التحكم والبيانات. عندما يحاول موجهات SD-WAN الاتصال ببعضها البعض، باستخدام واجهات نقل WAN بألوان خاصة، سيحاول كل جانب الاتصال بعنوان IP الخاص للموجه البعيد. إذا كان أحد الطرفين أو كلا الطرفين يستخدم ألوانا عامة، فسيحاول كل جانب الاتصال بعنوان IP العام للموجه البعيد. والاستثناء من ذلك هو عندما تكون معرفات الموقع الخاصة بجهازين هي نفسها. عندما تكون معرفات الموقع واحدة، ولكن الألوان عامة، سيتم إستخدام عناوين IP الخاصة للاتصال. وقد يحدث ذلك لموجهات SD-WAN التي تحاول الاتصال بوحدة تحكم vManage أو vSmart موجودة داخل نفس الموقع. لاحظ أن موجهات SD-WAN لا تقوم، بشكل افتراضي، بإنشاء أنفاق VPN ل IPsec بين بعضها البعض عندما تكون لها نفس معرفات الموقع.

فيما يلي الإخراج من موجه مركز البيانات، الذي يعرض أنفقين عبر الإنترنت (color biz-internet) ونفقين عبر اتصال شبكات GCP (color private1) إلى موجهات SD-WAN. ارجع إلى تكوين موجه DC الكامل في المرفق للحصول على مزيد من التفاصيل.

MP-IC-US-R1#sh sdwan bfd sessions
SOURCE TLOC REMOTE TLOC DST PUBLIC DST PUBLIC DETECT TX
SYSTEM IP SITE ID STATE COLOR COLOR SOURCE IP IP PORT ENCAP MULTIPLIER INTERVAL(msec UPTIME TRANSITIONS
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
35.35.35.2  35  up  biz-internet  private2   162.43.150.15  35.212.162.72  12347  ipsec  7  1000  10  4:02:55:32  0
35.35.35.1  35  up  biz-internet  private2   162.43.150.15  35.212.232.51  12347  ipsec  7  1000  10  4:02:55:32  0
35.35.35.1  35  up  private1      private2   192.168.9.9    10.35.0.2      12347  ipsec  7  1000  10  0:00:00:16  0
35.35.35.2  35  up  private1      private2   192.168.9.9    10.35.0.3      12347  ipsec  7  1000  10  0:00:00:16  0
...
MP-IC-US-R1#

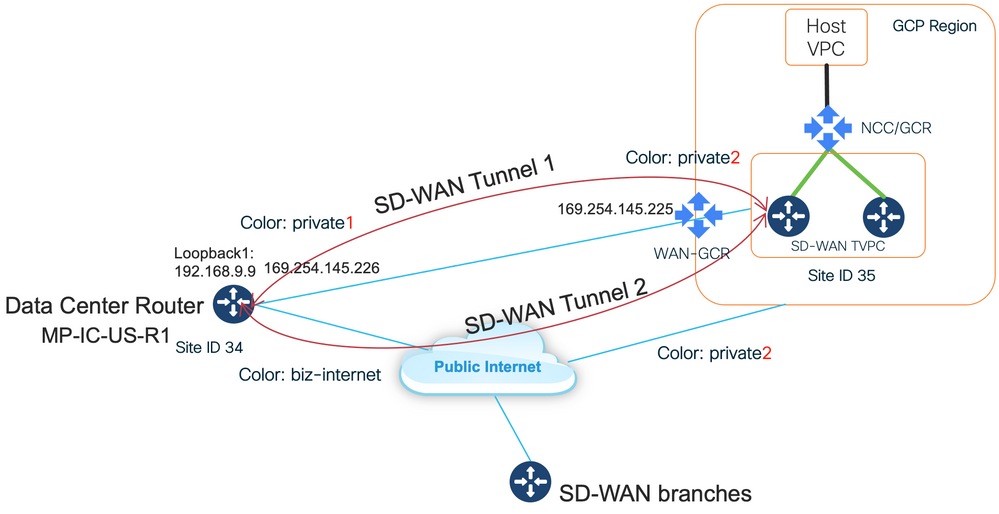

توضح هذه الصورة تفاصيل المخطط باستخدام عناوين IP وألوان SD-WAN، التي يتم إستخدامها للتحقق من الحل.

البرامج المستخدمة:

• وحدات التحكم في SD-WAN التي تشغل الإصدار 20.7.1.1
• تم محاكاة موجه مركز البيانات مع C8000v الذي يشغل 17.06.01a المزود من خلال vManage Cloud onRamp للتوصيل البيني مع Megaport
• موجهات SD-WAN في GCP: C8000v التي تشغل الإصدار 17.06.01a مزودة عبر vManage Cloud onRamp ل Multicloud

الخطوة 1. تحضير

تأكد من أن Cisco vManage لديه حساب GCP عامل معرف وتم تكوين إعدادات Cloud onRamp العمومية بشكل صحيح.

كما يرجى تحديد حساب شريك في خدمة Interconnect في vManage أيضا. في هذه المدونة، يتم إستخدام المنفذ الرئيسي كشريك اتصال بيني، حتى يمكنك تحديد حساب مناسب وإعدادات عمومية.

الخطوة 2. إنشاء عبارة Cisco Cloud باستخدام Cloud OnRamp لسير عمل Multicloud

هذه عملية مباشرة: حدد جهازي SD-WAN، وقم بإرفاق قالب GCP الافتراضي، ثم قم بالنشر. يرجى الرجوع إلى Cloud OnRamp للحصول على وثائق Multicloud للحصول على تفاصيل.

الخطوة 3. في وحدة تحكم GCP، أضف اتصال بيني للشركاء

أستخدم سير عمل التكوين GCP خطوة بخطوة (اتصال مختلط > اتصال بيني) لإنشاء اتصال بيني للشركاء مع شريك محدد، في حالة هذه المدونة - باستخدام MegPort كما هو موضح في الصورة.

الرجاء تحديد الخيار الذي لدي بالفعل موفر خدمة.

لتسهيل الإيضاح، يتم إستخدام خيار إنشاء شبكة VLAN واحدة دون نسخ الاحتياطية.

حدد اسم الشبكة الصحيح، والذي تم إنشاؤه مسبقا بواسطة Cloud OnRamp لسير عمل Multicloud. تحت VLAN قسم، أنت يستطيع خلقت جديد GCR مسحاج تخديد وعينت اسم ل ال VLAN، أي فيما بعد سيظهر في السحابة على Ramp اتصال بيني قسم.

وتعكس هذه الصورة كل النقاط التي ذكرت.

في الأساس، بمجرد اكتمال الخطوة 3. يمكنك ببساطة التقاط تكوين BGP وإجراء الاتصال استنادا إلى ما استخدمه موفر Interconnect. في هذه الحالة، يتم إستخدام Megaport للاختبار. ومع ذلك، يمكنك إستخدام أي نوع من أنواع الاتصال البيني الذي يمكن أن يكون عبر Megaport أو Equinix أو MSP.

الخطوة 4. إستخدام اتصال Cloud OnRamp البيني في Cisco vManage لإنشاء اتصال DC

مثل مدونة AWS، أستخدم سير عمل اتصال Cisco Cloud OnRamp البيني مع MegPort لإنشاء موجه مركز البيانات واستخدامه ل GCP Cloud Interconnect. الرجاء ملاحظة أنه يتم إستخدام Megaport هنا فقط لأغراض الاختبار، إذا كان لديك بالفعل إعداد مركز بيانات، فلا حاجة لاستخدام Megaport.

في Cisco vManage، حدد موجه SD-WAN حر واحد، وقم بإرفاق قالب CoR MegPort الافتراضي، ونشره كعبارة Cisco Cloud في MegPort باستخدام سير عمل CoR Interconnect.

بمجرد أن يكون موجه Cisco SD-WAN في MegPort نشطا، أستخدم سير عمل CoR Interconnect لإنشاء اتصال كما هو موضح في الصورة.

الخطوة 5. تكوين موجه DC لإنشاء أنفاق عبر الإنترنت وواجهات شبكات GCP

أدخل موجه المنفذ الرئيسي SD-WAN في وضع واجهة سطر الأوامر وانقل التكوين من جانب الخدمة إلى VPN0. لأن بروتوكول GCP يستخدم عناوين IP 169.254.x.y، يمكنك إنشاء واجهة الاسترجاع1 على موجه DC واستعمالها لاتصال SD-WAN عبر الارتباطات السحابية ل GCP.

وفيما يلي الأجزاء ذات الصلة من تكوين موجه التيار المستمر.

interface Loopback1
 no shutdown
 ip address 192.168.9.9 255.255.255.255
!
!
interface Tunnel2
 ip unnumbered Loopback1
 tunnel source Loopback1
 tunnel mode sdwan
!
!
interface GigabitEthernet1.215
 encapsulation dot1Q 215
 ip address 169.254.145.226 255.255.255.248
 ip mtu 1440
!
!
router bgp 64513
 bgp log-neighbor-changes
 neighbor 169.254.145.225 remote-as 16550
 neighbor 169.254.145.225 description MP-GCP-SJ-Peering
 neighbor 169.254.145.225 ebgp-multihop 4
 !
 address-family ipv4
  network 192.168.9.9 mask 255.255.255.255
  neighbor 169.254.145.225 activate
  neighbor 169.254.145.225 send-community both
 exit-address-family
!
!
sdwan
 interface Loopback1
  tunnel-interface
   encapsulation ipsec preference 100 weight 1
   color private1
   max-control-connections 0
   allow-service all
!

الرجاء الرجوع إلى تكوين موجه DC الكامل في القسم الأخير من المستند.

التحقق من الصحة

حالة الاتصال عبر سحابة GCP:

اتصال BGP بين موجه مركز البيانات و WAN GCR منفذ اتصال السحابة:

MP-IC-US-R1#sh ip ro bgp
...
10.0.0.0/27 is subnetted, 1 subnets
B 10.35.0.0 [20/100] via 169.254.145.225, 01:25:26
MP-IC-US-R1#

تكوين موجه SD-WAN لمنفذ DC الرئيسي

MP-IC-US-R1#sh sdwan bfd sessions
SOURCE TLOC REMOTE TLOC DST PUBLIC DST PUBLIC DETECT TX
SYSTEM IP SITE ID STATE COLOR COLOR SOURCE IP IP PORT ENCAP MULTIPLIER INTERVAL(msec UPTIME TRANSITIONS
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
10.12.1.11 12 up biz-internet public-internet 162.43.150.15 13.55.49.253 12426 ipsec 7 1000 10 4:02:55:32 0
35.35.35.2 35 up biz-internet private2 162.43.150.15 35.212.162.72 12347 ipsec 7 1000 10 4:02:55:32 0
35.35.35.1 35 up biz-internet private2 162.43.150.15 35.212.232.51 12347 ipsec 7 1000 10 4:02:55:32 0
61.61.61.61 61 down biz-internet biz-internet 162.43.150.15 162.43.145.3 12427 ipsec 7 1000 NA 0
61.61.61.61 61 down biz-internet private1 162.43.150.15 198.18.0.5 12367 ipsec 7 1000 NA 0
35.35.35.1 35 up private1 private2 192.168.9.9 10.35.0.2 12347 ipsec 7 1000 10 0:00:00:16 0
35.35.35.2 35 up private1 private2 192.168.9.9 10.35.0.3 12347 ipsec 7 1000 10 0:00:00:16 0
10.12.1.11 12 down private1 public-internet 192.168.9.9 13.55.49.253 12426 ipsec 7 1000 NA 0
61.61.61.61 61 down private1 biz-internet 192.168.9.9 162.43.145.3 12427 ipsec 7 1000 NA 0
61.61.61.61 61 down private1 private1 192.168.9.9 198.18.0.5 12367 ipsec 7 1000 NA 0

MP-IC-US-R1#sh ip ro bgp
Codes: L - local, C - connected, S - static, R - RIP, M - mobile, B - BGP
D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area
N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2
E1 - OSPF external type 1, E2 - OSPF external type 2, m - OMP
n - NAT, Ni - NAT inside, No - NAT outside, Nd - NAT DIA
i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
ia - IS-IS inter area, * - candidate default, U - per-user static route
H - NHRP, G - NHRP registered, g - NHRP registration summary
o - ODR, P - periodic downloaded static route, l - LISP
a - application route
+ - replicated route, % - next hop override, p - overrides from PfR
& - replicated local route overrides by connected

Gateway of last resort is 162.43.150.14 to network 0.0.0.0

10.0.0.0/27 is subnetted, 1 subnets
B 10.35.0.0 [20/100] via 169.254.145.225, 00:03:17
MP-IC-US-R1#
MP-IC-US-R1#sh sdwa
MP-IC-US-R1#sh sdwan runn
MP-IC-US-R1#sh sdwan running-config
system
location "55 South Market Street, San Jose, CA -95113, USA"
gps-location latitude 37.33413
gps-location longitude -121.8916
system-ip 34.34.34.1
overlay-id 1
site-id 34
port-offset 1
control-session-pps 300
admin-tech-on-failure
sp-organization-name MC-Demo-npitaev
organization-name MC-Demo-npitaev
port-hop
track-transport
track-default-gateway
console-baud-rate 19200
no on-demand enable
on-demand idle-timeout 10
vbond 54.188.241.123 port 12346
!
service tcp-keepalives-in
service tcp-keepalives-out
no service tcp-small-servers
no service udp-small-servers
hostname MP-IC-US-R1
username admin privilege 15 secret 9 $9$3V6L3V6L2VUI2k$ysPnXOdg8RLj9KgMdmfHdSHkdaMmiHzGaUpcqH6pfTo
vrf definition 10
rd 1:10
address-family ipv4
route-target export 64513:10
route-target import 64513:10
exit-address-family
!
address-family ipv6
exit-address-family
!
!
ip arp proxy disable
no ip finger
no ip rcmd rcp-enable
no ip rcmd rsh-enable
no ip dhcp use class
ip bootp server
no ip source-route
no ip http server
no ip http secure-server
ip nat settings central-policy
cdp run
interface GigabitEthernet1
no shutdown
arp timeout 1200
ip address dhcp client-id GigabitEthernet1
no ip redirects
ip dhcp client default-router distance 1
ip mtu 1500
load-interval 30
mtu 1500
negotiation auto
exit
interface GigabitEthernet1.215
no shutdown
encapsulation dot1Q 215
ip address 169.254.145.226 255.255.255.248
no ip redirects
ip mtu 1440
exit
interface Loopback1
no shutdown
ip address 192.168.9.9 255.255.255.255
exit
interface Tunnel1
no shutdown
ip unnumbered GigabitEthernet1
no ip redirects
ipv6 unnumbered GigabitEthernet1
no ipv6 redirects
tunnel source GigabitEthernet1
tunnel mode sdwan
exit
interface Tunnel2
no shutdown
ip unnumbered Loopback1
no ip redirects
ipv6 unnumbered Loopback1
no ipv6 redirects
tunnel source Loopback1
tunnel mode sdwan
exit
clock timezone UTC 0 0
logging persistent size 104857600 filesize 10485760
no logging monitor
logging buffered 512000
logging console
aaa authentication login default local
aaa authorization exec default local
aaa server radius dynamic-author
!
router bgp 64513
bgp log-neighbor-changes
neighbor 169.254.145.225 remote-as 16550
neighbor 169.254.145.225 description MP-GCP-SJ-Peering
neighbor 169.254.145.225 ebgp-multihop 4
address-family ipv4 unicast
neighbor 169.254.145.225 activate
neighbor 169.254.145.225 send-community both
network 192.168.9.9 mask 255.255.255.255
exit-address-family
!
timers bgp 60 180
!
snmp-server ifindex persist
line aux 0
stopbits 1
!
line con 0
speed 19200
stopbits 1
!
line vty 0 4
transport input ssh
!
line vty 5 80
transport input ssh
!
lldp run
nat64 translation timeout tcp 3600
nat64 translation timeout udp 300
sdwan
interface GigabitEthernet1
tunnel-interface
encapsulation ipsec weight 1
no border
color biz-internet
no last-resort-circuit
no low-bandwidth-link
no vbond-as-stun-server
vmanage-connection-preference 5
port-hop
carrier default
nat-refresh-interval 5
hello-interval 1000
hello-tolerance 12
allow-service all
no allow-service bgp
allow-service dhcp
allow-service dns
allow-service icmp
allow-service sshd
no allow-service netconf
no allow-service ntp
no allow-service ospf
no allow-service stun
allow-service https
no allow-service snmp
no allow-service bfd
exit
exit
interface Loopback1
tunnel-interface
encapsulation ipsec preference 100 weight 1
color private1
max-control-connections 0
allow-service all
no allow-service bgp
allow-service dhcp
allow-service dns
allow-service icmp
no allow-service sshd
no allow-service netconf
no allow-service ntp
no allow-service ospf
no allow-service stun
allow-service https
no allow-service snmp
no allow-service bfd
exit
exit
appqoe
no tcpopt enable
no dreopt enable
!
omp
no shutdown
send-path-limit 4
ecmp-limit 4
graceful-restart
no as-dot-notation
timers
holdtime 60
advertisement-interval 1
graceful-restart-timer 43200
eor-timer 300
exit
address-family ipv4
advertise bgp
advertise connected
advertise static
!
address-family ipv6
advertise bgp
advertise connected
advertise static
!
!
!
licensing config enable false
licensing config privacy hostname false
licensing config privacy version false
licensing config utility utility-enable false
bfd color lte
hello-interval 1000
no pmtu-discovery
multiplier 1
!
bfd default-dscp 48
bfd app-route multiplier 2
bfd app-route poll-interval 123400
security
ipsec
rekey 86400
replay-window 512
!
!
sslproxy
no enable
rsa-key-modulus 2048
certificate-lifetime 730
eckey-type P256
ca-tp-label PROXY-SIGNING-CA
settings expired-certificate drop
settings untrusted-certificate drop
settings unknown-status drop
settings certificate-revocation-check none
settings unsupported-protocol-versions drop
settings unsupported-cipher-suites drop
settings failure-mode close
settings minimum-tls-ver TLSv1
dual-side optimization enable
!

MP-IC-US-R1#
MP-IC-US-R1#
MP-IC-US-R1#
MP-IC-US-R1#sh run
Building configuration...

Current configuration : 4628 bytes
!
! Last configuration change at 19:42:11 UTC Tue Jan 25 2022 by admin
!
version 17.6
service tcp-keepalives-in
service tcp-keepalives-out
service timestamps debug datetime msec
service timestamps log datetime msec
service password-encryption
! Call-home is enabled by Smart-Licensing.
service call-home
platform qfp utilization monitor load 80
no platform punt-keepalive disable-kernel-core
platform console virtual
!
hostname MP-IC-US-R1
!
boot-start-marker
boot-end-marker
!
!
vrf definition 10
rd 1:10
!
address-family ipv4
route-target export 64513:10
route-target import 64513:10
exit-address-family
!
address-family ipv6
exit-address-family
!
vrf definition 65528
!
address-family ipv4
exit-address-family
!
logging buffered 512000
logging persistent size 104857600 filesize 10485760
no logging monitor
!
aaa new-model
!
!
aaa authentication login default local
aaa authorization exec default local
!
!
!
!
!
aaa server radius dynamic-author
!
aaa session-id common
fhrp version vrrp v3
ip arp proxy disable
!
!
!
!
!
!
!
ip bootp server
no ip dhcp use class
!
!
!
no login on-success log
ipv6 unicast-routing
!
!
!
!
!
!
!
subscriber templating
!
!
!
!
!
!
!
multilink bundle-name authenticated
!
!
!
!
!
!
!
!
!
crypto pki trustpoint TP-self-signed-1238782368
enrollment selfsigned
subject-name cn=IOS-Self-Signed-Certificate-1238782368
revocation-check none
rsakeypair TP-self-signed-1238782368
!
crypto pki trustpoint SLA-TrustPoint
enrollment pkcs12
revocation-check crl
!
!
crypto pki certificate chain TP-self-signed-1238782368
crypto pki certificate chain SLA-TrustPoint
!
!
!
!
!
!
!
!
license udi pid C8000V sn 9SRWHHH66II
license boot level network-premier+dna-premier
diagnostic bootup level minimal
memory free low-watermark processor 202832
!
!
spanning-tree extend system-id
!
username admin privilege 15 secret 9 $9$3V6L3V6L2VUI2k$ysPnXOdg8RLj9KgMdmfHdSHkdaMmiHzGaUpcqH6pfTo
!
redundancy
!
!
!
!
no crypto ikev2 diagnose error
!
!
lldp run
cdp run
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
!
interface Loopback1
ip address 192.168.9.9 255.255.255.255
!
interface Loopback65528
vrf forwarding 65528
ip address 192.168.1.1 255.255.255.255
!
interface Tunnel1
ip unnumbered GigabitEthernet1
no ip redirects
ipv6 unnumbered GigabitEthernet1
no ipv6 redirects
tunnel source GigabitEthernet1
tunnel mode sdwan
!
interface Tunnel2
ip unnumbered Loopback1
no ip redirects
ipv6 unnumbered Loopback1
no ipv6 redirects
tunnel source Loopback1
tunnel mode sdwan
!
interface GigabitEthernet1
ip dhcp client default-router distance 1
ip address dhcp client-id GigabitEthernet1
no ip redirects
load-interval 30
negotiation auto
arp timeout 1200
!
interface GigabitEthernet1.215
encapsulation dot1Q 215
ip address 169.254.145.226 255.255.255.248
no ip redirects
ip mtu 1440
arp timeout 1200
!
router omp
!
router bgp 64513
bgp log-neighbor-changes
neighbor 169.254.145.225 remote-as 16550
neighbor 169.254.145.225 description MP-GCP-SJ-Peering
neighbor 169.254.145.225 ebgp-multihop 4
!
address-family ipv4
network 192.168.9.9 mask 255.255.255.255
neighbor 169.254.145.225 activate
neighbor 169.254.145.225 send-community both
exit-address-family
!
ip forward-protocol nd
no ip http server
no ip http secure-server
!
ip nat settings central-policy
ip nat route vrf 65528 0.0.0.0 0.0.0.0 global
no ip nat service H225
no ip nat service ras
no ip nat service rtsp udp
no ip nat service rtsp tcp
no ip nat service netbios-ns tcp
no ip nat service netbios-ns udp
no ip nat service netbios-ssn
no ip nat service netbios-dgm
no ip nat service ldap
no ip nat service sunrpc udp
no ip nat service sunrpc tcp
no ip nat service msrpc tcp
no ip nat service tftp
no ip nat service rcmd
no ip nat service pptp
no ip ftp passive
ip scp server enable
!
!
!
!
!
!
!
!
control-plane
!
!
mgcp behavior rsip-range tgcp-only
mgcp behavior comedia-role none
mgcp behavior comedia-check-media-src disable
mgcp behavior comedia-sdp-force disable
!
mgcp profile default
!
!
!
!
!
!
line con 0
stopbits 1
speed 19200
line aux 0
line vty 0 4
transport input ssh
line vty 5 80
transport input ssh
!
nat64 translation timeout udp 300
nat64 translation timeout tcp 3600
call-home
! If contact email address in call-home is configured as sch-smart-licensing@cisco.com
! the email address configured in Cisco Smart License Portal will be used as contact email address to send SCH notifications.
contact-email-addr sch-smart-licensing@cisco.com
profile "CiscoTAC-1"
active
destination transport-method http
!
!
!
!
!
!
netconf-yang
netconf-yang feature candidate-datastore
end

MP-IC-US-R1#
MP-IC-US-R1#
MP-IC-US-R1#sh ver
Cisco IOS XE Software, Version 17.06.01a
Cisco IOS Software [Bengaluru], Virtual XE Software (X86_64_LINUX_IOSD-UNIVERSALK9-M), Version 17.6.1a, RELEASE SOFTWARE (fc2)
Technical Support: http://www.cisco.com/techsupport
Copyright (c) 1986-2021 by Cisco Systems, Inc.
Compiled Sat 21-Aug-21 03:20 by mcpre


Cisco IOS-XE software, Copyright (c) 2005-2021 by cisco Systems, Inc.
All rights reserved. Certain components of Cisco IOS-XE software are
licensed under the GNU General Public License ("GPL") Version 2.0. The
software code licensed under GPL Version 2.0 is free software that comes
with ABSOLUTELY NO WARRANTY. You can redistribute and/or modify such
GPL code under the terms of GPL Version 2.0. For more details, see the
documentation or "License Notice" file accompanying the IOS-XE software,
or the applicable URL provided on the flyer accompanying the IOS-XE
software.


ROM: IOS-XE ROMMON

MP-IC-US-R1 uptime is 4 days, 3 hours, 2 minutes
Uptime for this control processor is 4 days, 3 hours, 3 minutes
System returned to ROM by reload
System image file is "bootflash:packages.conf"
Last reload reason: factory-reset




This product contains cryptographic features and is subject to United
States and local country laws governing import, export, transfer and
use. Delivery of Cisco cryptographic products does not imply
third-party authority to import, export, distribute or use encryption.
Importers, exporters, distributors and users are responsible for
compliance with U.S. and local country laws. By using this product you
agree to comply with applicable laws and regulations. If you are unable
to comply with U.S. and local laws, return this product immediately.

A summary of U.S. laws governing Cisco cryptographic products may be found at:
http://www.cisco.com/wwl/export/crypto/tool/stqrg.html

If you require further assistance please contact us by sending email to
export@cisco.com.


Technology Package License Information:
Controller-managed

The current throughput level is 250000 kbps

Smart Licensing Status: Registration Not Applicable/Not Applicable

cisco C8000V (VXE) processor (revision VXE) with 2028465K/3075K bytes of memory.
Processor board ID 9SRWHHH66II
Router operating mode: Controller-Managed
1 Gigabit Ethernet interface
32768K bytes of non-volatile configuration memory.
3965112K bytes of physical memory.
11526144K bytes of virtual hard disk at bootflash:.

Configuration register is 0x2102

MP-IC-US-R1#
