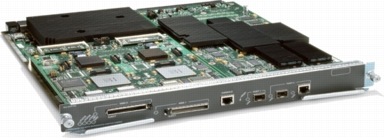

데이터시트DownloadsCisco Catalyst 6500/Cisco 7600 Series Supervisor Engine 720 제품 개요 Cisco® Catalyst® 6500/Cisco 7600 Series Supervisor Engine 720은 하드웨어 기반의 확장 가능한 성능과 풍부한 IP 기능을 제공하도록 설계된 수퍼바이저 엔진 제품군입니다. 기존 IP 포워딩, 레이어 2 및 레이어 3 MPLS(Multiprotocol Label Switching) VPN, EoMPLS(Ethernet over MPLS) QoS(Quality of Service), 보안 기능 등과 같은 하드웨어 기반 기능 세트를 사용할 수 있습니다. Supervisor engine 720은 고성능 720 Gbps 크로스바 스위치 패브릭을 포워딩 엔진과 단일 모듈에서 통합하여 슬롯당 40Gbps의 스위칭 용량(4포트 10GE 및 48포트 10/100/1000 고밀도 라인 카드 사용)을 제공합니다. IPv4, IPv6 및 MPLS의 하드웨어 포워딩 기능을 사용하면 각각 최대 700개의 경로/VRF for MPLS를 채운 상태의 1024개 VRF와 기능을 통해 IPv4는 400Mpps, IPv6는 200Mpps를 제공하고, MPLS 환경에서 VRF 당 700 Route 씩 1024 VRF를 지원합니다.
Cisco Supervisor Engine 720은 강력한 보안 기능을 제공합니다. 포트 보안, CPU Rate limiting, 다중 경로 uRPF, long list 802.1x 확장 등과 같은 기능을 지원하여 시스템 보안을 강화합니다. QoS 메커니즘, 하드웨어 기반 GRE(Generic-Routing-Encapsulation) 터널링, 액세스 제어 목록(ACL) 등과 같은 풍부한 기능을 지원하여 풍부한 기능의 고성능 캠퍼스 네트워크, 메트로폴리탄(메트로) 통합 및 다양한 WAN 에지 네트워크를 구축할 수 있게 해줍니다. 기가비트 및 10기가비트에 대한 향상된 보안, 풍부한 QoS 및 확장 가능한 성능을 지원하는 Sup720은 엔터프라이즈 코어와 분산 및 데이터센터에 적합합니다. Supervisor Engine 720은 CEF(CEntralized Forwarding) 및 dCEF(distributed forwarding)를 지원하여 검증된 CEF(Cisco Express Forwarding) 아키텍처에서 구축되었습니다. PFC3의 종류에따라 Supervisor 720 엔진 제품이 구분되는데, WS-SUP720, WS-SUP720-3B 및 WS-SUP720-3BXL에 해당하는 세 가지 선호 제품(PFC3A, PFC3B, PFC3BXL)이 있습니다. Supervisor Engine 720 제품군은 Cisco Catalyst OS® 및 Cisco IOS® 운영 체제 모두에서 지원됩니다. Supervisor Engine 720은 복원력과 확장성을 갖춘 안전한 모듈형 레이어 2 또는 레이어 3 솔루션을 구축하는 데 있어 주요 서비스 제공업체 및 기업의 요구사항을 충족할 수 있도록 확장 가능한 성능, 인텔리전스 및 광범위한 기능을 제공합니다.
• 확장 가능한 포워딩 성능 제공: 최대 400 Mpps* IPv4 및 200 Mpps* IPv6(dCEF 사용) MSFC3 MSFC3은 고성능 다중 레이어 스위칭 및 라우팅 인텔리전스를 제공하는 Supervisor Engine 720의 필수적인 부분입니다. 고성능 프로세서가 장착된 MSFC는 하나의 CPU에서 레이어 2 프로토콜을 실행하고 다른 CPU에서 레이어 3 프로토콜을 실행합니다. 즉, 라우팅 프로토콜 지원, 레이어 2 프로토콜(예: 스패닝 트리 프로토콜 및 VLAN 트렁킹 프로토콜) 및 보안 서비스를 포함합니다. MSFC는 소프트웨어에서 Cisco Express FIB(Forwarding information Base) 테이블을 작성한 다음 이 테이블을 PFC3 및 분산 포워딩 엔진(있는 경우)의 하드웨어 ASIC(Application-specific-integrated circuit)로 다운로드하여 IP 유니캐스트 및 멀티캐스트 트래픽에 대한 포워딩을 결정합니다. PFC3 Supervisor Engine 720은 광범위한 하드웨어 기반 기능을 지원하는 고성능 ASIC 컴플렉스를 장착한 PFC3 기능을 제공합니다. PFC3은 라우팅 및 브리징, QoS, 멀티캐스트 패킷 복제, 프로세스 보안 정책(예: 액세스 제어 목록[ACL]) 등을 지원합니다. Supervisor engine 720에는 현장 교체 가능한 Policy Feature Card3이 있습니다. PFC3에는 광범위한 하드웨어 기반 기능을 지원하는 고성능 ASIC 콤플렉스가 장착되어 있습니다. PFC3은 IPv4, IPv6 라우팅 및 브리징 기능, 서비스 품질(QoS) 및 멀티캐스트 포워딩 및 ACL 기반 정책을 지원합니다. 기능 및 이점 통합 패브릭을 갖춘 Supervisor Engine 720은 확장 가능한 성능, 사용자 기반 속도 제한(최대 64개의 정책 속도 적용), 플로우별 또는 전체 속도 제한, 보안 향상, Wire-speed MPLS 및 IPv6 하드웨어 지원을 제공합니다. 표 1. 확장성 표
* DFC3 필요 표 2. QoS 기능
표 3. 보안 기능
표 4. MPLS 기능
요약 및 결론 분산, 코어 및 데이터 센터 구축을 위해 최적화된 Supervisor engine 720은 MPLS 및 IPv6에 대한 하드웨어 지원을 제공하는 모든 Cisco Catalyst 6500 Series 인터페이스 모듈(Classic, CEF256, dCEF256, CEF720)을 지원합니다. IOS와 하이브리드(RP의 IOS 및 SP의 CatOS) 모두에서 지원되는 Supervisor engine 720은 dCEF(최대 400Mpps), 720Gbps의 최대 대역폭, 최대 1GB의 DRAM, 통합 스위치 패브릭 등을 통해 성능을 크게 향상시킵니다. 표 5. 제품 사양
**사용 가능성은 소프트웨어 릴리스 확인 주문 정보 주문을 원하시면 시스코 온라인 주문 홈페이지를 방문해 주십시오. 표 6. 주문 정보
서비스 및 지원 시스코는 고객의 성공을 촉진하기 위해 폭넓은 서비스 프로그램을 제공하고 있습니다. 이러한 혁신적인 서비스 프로그램은 인력, 프로세스, 툴, 파트너가 모두 함께 시스코만의 독특한 조화를 이루어 내기 때문에 제공될 수 있으며, 그 결과는 높은 고객 만족도로 나타납니다. 시스코 서비스는 여러분의 네트워크 투자를 보호하고 네트워크 운영을 최적화하며, 새로운 애플리케이션에 대비해 네트워크 인텔리전스와 비즈니스 역량을 높일 수 있도록 도와드립니다. 시스코 서비스에 대한 자세한 내용은 시스코 기술 지원 서비스 또는 시스코 고급 서비스를 방문하십시오. 추가 정보 Cisco Catalyst 6500 Series 스위치에 대한 자세한 내용을 보려면 http://www.cisco.com/en/US/products/hw/switches/ps708/index.html을 방문하십시오. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
