Cisco® Catalyst® 6500 Series는 대기업과 중소기업, 그리고 서비스 제공업체의 캠퍼스 및 데이터 센터를 위해 개발된 제품으로, 16 포트 10 기가비트 이더넷 모듈, 8 포트 10 기가비트 이더넷 모듈, 4 포트 10 기가비트 이더넷 모듈 등 다양한 10 기가비트 이더넷 모듈을 제공합니다.
이 모듈들은 단일 모드 파이버에서 80km, 멀티모드 파이버에서 300m, 구리에서는 15m의 거리까지 지원되는 플러그형 광학장치를 지원합니다.
16 포트 10 기가비트 이더넷 모듈 (그림 1)은 단일 Cisco Catalyst 6500 섀시에서 최대 130개의 10기가비트 이더넷 포트를 제공하고, 가상 스위칭 시스템 (VSS)에서 최대 260개의 10 기가비트 이더넷 포트를 제공합니다.
이 모듈은 팬아웃 및 포트 밀도가 매우 중요한 LAN 캠퍼스 통합 및 데이터 센터 액세스를 지원하기 위해 설계되었습니다. 모듈은 각각 4개의 포트를 가진 4개의 포트 그룹으로 구성되어 있습니다.
사용자는 각 포트 그룹을 초과 가입 (oversubscription) 모드 (포트 그룹당 2~4개의 포트 사용) 또는 성능 모드 (포트 그룹당 1개 포트 사용)로 사용할 수 있습니다. 일부 포트는 서버 연결을 위한 성능 모드로 사용하고 나머지 포트는 초과 가입 모드로 배선함에 연결하여 유연성을 극대화 할 수 있습니다. 성능 모드로 운영할 경우, 최대 4개의 10 기가비트 이더넷 포트를 사용하여 가상 스위칭 시스템 (VSS¹)에서 가상 스위치 링크를 생성할 수 있습니다.
또한 16 포트 10 기가비트 이더넷 모듈은 전력 소모량도 감소되었습니다. 8 포트 10 기가비트 이더넷 모듈과 비교하면 포트 당 전력 사용량이 절반으로 줄어 상당한 전력 절감 효과를 제공합니다.

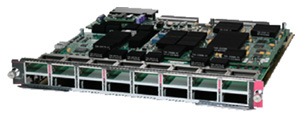

그림 1. Cisco Catalyst 6500 Series 16 포트 10 기가비트 이더넷 모듈
8 포트 10 기가비트 이더넷 모듈 (그림 2)은 단일 Cisco Catalyst 6500 섀시에서 최대 66개의 10 기가비트 이더넷 포트를 제공하고, VSS에서 최대 132개의 10 기가비트 이더넷 포트를 제공합니다.
또한 코어 또는 LAN 캠퍼스 및 데이터 센터의 통합 레이어 배치에 이상적인 64 Gbps 로컬 스위칭을 지원합니다. 8개 포트 모두 VSS에서 가상 스위치 링크를 생성하는데 사용할 수 있습니다.
그림 2. Cisco Catalyst 6500 Series 8 포트 10 기가비트 이더넷 모듈
¹ ) 가상 스위칭 시스템(VSS)에서의 Cisco Catalyst 6500 16 포트 10 기가비트 이더넷 모듈 지원은 12.2(33)SXH2에서부터 제공될 될 예정입니다. Cisco Catalyst 6500 16 포트 10 기가비트 이더넷 모듈의 가상 스위치 링크 지원은 12.2(33)SXI에서 가능하게 될 예정입니다.
4 포트 10 기가비트 이더넷 모듈 (그림 3)은 초과 가입 (oversubscription)이 없으며, 회선의 속도가 중요해 전략적인 배치가 필요한 경우에 적합합니다. 단일 Cisco Catalyst 6500 섀시에서 최대 34개의 10 기가비트 이더넷 포트를 제공하고, 가상 스위칭 시스템 (VSS)에서 최대 68개의 10 기가비트 이더넷 포트를 제공합니다.
그림 3. Cisco Catalyst 6500 Series 4 포트 10 기가비트 이더넷 모듈
세 가지 모듈 모두 Cisco Catalyst 6500 Series Virtual Switching Supervisor Engine 720 (10 기가비트 이더넷 업링크 포함) 및 Cisco Catalyst 6500 Series Supervisor Engine 720과 호환되며, 스위치 패브릭에 40Gbps로 연결됩니다. 수상 경력이 있는 Cisco Catalyst 6500 Series의 10 기가비트 이더넷 모듈은 기존의
모든 Cisco Catalyst 6500 라인 카드 및 서비스 모듈과 역호환이 가능합니다. 따라서 기업 및 서비스 제공업체는 장비의 완전한 업그레이드 없이도 새로운 레이어 2~ 레이어 7 서비스 및 네트워크 기능을 제공하여 매출 증대와 생산성을 향상시킬 수 있습니다.
Cisco Catalyst 6500 Series 10 기가비트 이더넷 모듈은 트래픽 통합을 위한 캠퍼스와 데이터 센터의 분산 및 코어 배치 또는 POP(point of presence), WAN 에지 및 MAN 연결을 위한 상호 구축 시 그 진가를 발휘합니다. 이 모듈들은 동일 섀시 상의 8개 포트 모두에서 장애 방지 연결 기능을 제공하며,
EtherChannel 연결 당 80Gbps까지 대역폭이 확장 가능한 IEEE 802.3ad 링크 통합 및 시스코 분산 EtherChannel® 기술을 지원합니다. 또한 하드웨어 기반 멀티캐스트 복제, 서비스 품질(QoS), 액세스 제어 목록(ACL), 점보 프레임 및 낮은 지연율을 통해 대역폭 집중 애플리케이션의 보안 및 예측 가능한 성능을 제공합니다.
16 포트 10 기가비트 이더넷 모듈 : 팬아웃 및 포트 밀도가 중요한 LAN 캠퍼스 및 데이터 센터 분산 배치 시 적합
8 포트 10 기가비트 이더넷 모듈 : 데이터 센터와 LAN 캠퍼스의 코어 및 분산 시, 서비스 제공업체 용
4 포트 10 기가비트 이더넷 모듈 : 초과 가입 (oversubscription)이 없고 중저 밀도 10 기가비트 이더넷이 필요한 코어, 상호구축 연결, POP, WAN 에지 및 MAN 연결 시
표 1은 Cisco Catalyst 6500 Series 10 기가비트 이더넷 모듈의 주요 기능과 이점을 설명합니다.
표 1. Cisco Catalyst 6500 Series 10 기가비트 이더넷 모듈 주요 기능 비교
기능
WS-X6704-10GE
WS-X6708-10G-3C WS-X6708-10G-3CXL
WS-X6716-10G-3C WS-X6716-10G-3CXL
포트
4
8
16
광학 장치
XENPAK
X2
X2
스위치-패브릭 연결
40 Gbps (80 Gbps 전이중)
40 Gbps (80 Gbps 전이중)
40 Gbps (80 Gbps 전이중)
초과 가입
1:1
2:1
4:1
포워딩 엔진
기본값 : 중앙집중식 포워딩 (CFC) 선택 사양 : 분산 포워딩 (DFC3A, DFC3B, DFC3BXL, DFC3C 또는 DFC3CXL)
WS-X6708-10G-3C : 256K 경로 분산 포워딩 지원을 위한 DFC3C 장착 WS-X6708-10G- 3CXL : 1M 경로 지원 분산 포워딩을 위한 DFC3CXL 장착
WS-X6716-10G-3C : 256K 경로 지원 분산 포워딩을 위한 DFC3C 장착 WS-X6716-10G-3CXL : 1M 경로 지원 분산 포워딩을 위한 DFC3C 장착
대기열
RX : 8q8t TX : 1p7q8t
RX : 8q4t TX : 1p7q4t
초과 가입 모드: RX : 포트 당 1p7q2t TX : 포트 그룹 당 1p7q4t
성능 모드: RX : 포트 당 8q4t TX : 포트 당 1p7q4t
대기열 메커니즘
서비스 등급(CoS) 기반 대기열 매핑
CoS 기반 대기열 매핑 DSCP (Differentiated services code point) 기반 대기열 매핑
CoS 기반 대기열 매핑 DSCP 기반 대기열 매핑
스케쥴러
DWRR (Deficit Weighted Round Robin)
WRED (Weighted Random Early Detection)
DWRR
WRED
송신 시 SRR (Shaped Round Robin)
초과 가입 (oversubscription) 모드: DWRR WRED
성능 모드: DWRR WRED 송신 시 SRR
포트 버퍼
포트 당 16 MB
포트 당 200 MB
초과 가입 (oversubscription) 모드: 포트 그룹 당 90 MB 성능 모드: 포트 당 200 MB
하드웨어 기반 멀티캐스트 복제
복제 엔진 (Replication Engine) 당 ~20G 송신 및 수신
모듈 당 2개의 복제 엔진
복제 엔진 (Replication Engine) 당 ~50G 송신 및 수신
모듈 당 2개의 복제 엔진
복제 엔진 (Replication Engine) 당 ~50G 송신 및 수신
모듈 당 2개의 복제 엔진
브리지 및 라우팅 패킷용 점보 프레임 지원
최대 9216 바이트
최대 9216 바이트
최대 9216 바이트
섀시 당 최대 포트 밀도
34 포트 (9 슬롯 섀시)
66 포트 (9 슬롯 섀시)
130 포트 (9 슬롯 섀시)
VSS 당 최대 포트 밀도
68 포트
132 포트
260 포트
가상 스위치 링크 구성에 사용 가능여부
불가
가능
성능 모드 - 가능 (다음 소프트웨어 릴리스부터 지원) 초과 가입 (oversubscription) 모드 - 불가
지원되는 수퍼바이저 엔진
Virtual Switching Supervisor Engine 720- 10G 또는 PFC 포함 Supervisor Engine 720 (최소 공배수 모드에서 섀시 운영)
Virtual Switching Supervisor Engine 720- 10G 또는 PFC 포함 Supervisor Engine 720 (최소 공배수 모드에서 섀시 운영)
Virtual Switching Supervisor Engine 720- 10G 또는 PFC 포함 Supervisor Engine 720 (최소 공배수 모드에서 섀시 운영)
지원되는 섀시
모든 Cisco Catalyst 6500 E-Series 섀시, C6509-NEB- A 섀시, 비-E- Series chassis (팬 트레이 2 포함) 또는 Cisco 7600 Series 섀시, 7600-S Series 섀시 (NEBS 준수: 최대 운영 온도 55°C) Cisco Catalyst 6503 비-E Series 섀시에서 지원되지 않음
모든 Cisco Catalyst 6500 E-Series 섀시, 6503-E, 6504-E, 6506- E, 6509-E 섀시, 6509-V-E 섀시 및 C6509-NEB-A 섀시(이중 팬 트레 포함) 또는 Cisco 7604 섀시 및 7609 chassis (이중 팬 트레이 포함)
또는 7600-S Series 섀시 (NEBS 준수: 최대 운영 온도 55°C) 또는 비-E-Series 섀시 (팬 트레이 2 포함) 6506, 6509, 6513 섀시 및 C6509-NEB-A (단일 팬 트레이 포함) 또는 Cisco 7606, 7613 섀시 및 7609 섀시 (단일 팬 트레이 포함) (NEBS 준수하지 않음: 최대 운영 온도 40°C) Cisco Catalyst 6503 비-E Series 섀시에서 지원되지 않음
모든 Cisco Catalyst 6500 E-Series 섀시 6503-E, 6504- E, 6506-E, 6509-E 섀시, 6509-V-E 섀시 및 C6509-NEB- A 섀시 (이중 팬 트레이 포함) (NEBS 준수: 최대 운영 온도 55°C) 또는 비-E-Series 섀시(팬 트레이 2 포함) 6506, 6509, 6513 섀시 및 C6509- NEB-A (단일 팬 트레이 포함) (NEBS 준수하지 않음: 최대 운영 온도 40°C) Cisco Catalyst 6503 비-E Series 섀시 및 7600 Series 섀시에서 지원되지 않음
슬롯 요건
모든 Cisco Catalyst 6503- E, 6504-E, 6506, 6506-E, 6509, 6509-E, 6509-V-E, 6509-NEB-A, Cisco 7604, 7607, 7609, 7600-S의 모든 슬롯에 장착 가능
Series 섀시; Cisco Catalyst 6513 또는 Cisco 7613 섀시의 슬롯 9~13에만 장착 가능
모든 Cisco Catalyst 6503- E, 6504-E, 6506, 6506-E, 6509, 6509-E, 6509-V-E, 6509-NEB-A, Cisco 7604, 7606, 7609, 7600-S의 모든 슬롯에 장착 가능
Series 섀시; Cisco Catalyst 6513 또는 Cisco 7613 섀시의 슬롯 9~13에만 장착 가능
Cisco Catalyst 6503-E, 6504- E, 6506, 6506-E, 6509, 6509-E, 6509-V-E, 6509- NEB-A 섀시의 모든 슬롯에 장착 가능; Cisco Catalyst 6513 섀시의 슬롯 9~13에만 장착 가능
온보드 메모리
256MB 기본
512MB 또는 1GB로 업그레이드 가능
1 GB 기본
1 GB 기본
8 포트 및 16 포트 10 기가비트 이더넷 라인 카드는 Cisco 10GBASE-CX4, -SR, - LRM, -LX4, -LR 및 -ER X2 모듈을 지원합니다.
4 포트 라인 카드는 Cisco 10GBASE-CX4, -SR, -LRM, -LX4, -LR, -ER, -ZR, -DWDM, - WDM-REC 및 -LW XENPAK 모듈을 지원합니다.
동일 유형의 XENPAK 및 X2(예: XENPAK SR 및 X2 SR)를 서로 연결할 수 있습니다.
표 2는 Cisco Catalyst 6500 Series 10 기가비트 이더넷 모듈에서 지원되는 플러그형 광학 장치를 나타냅니다.
표 2. Cisco Catalyst 6500 Series 10 기가비트 이더넷 모듈용 플러그형 광학 장치
X2 제품 ID
XENPAK 제품 ID
트랜시버 유형
파장
IEEE 표준
최대 거리/케이블 유형¹
X2- 10GB- LRM
XENPAK- 10GB-LRM
10GBASE- LRM
1310 nm 직렬
802.3aq
멀티모드 파이버에서 220m
X2-10GB- SR³
XENPAK- 10GB-SR
10GBASE- SR
850 nm 직렬
802.3ae
62.5 마이크론 FDDI 급 멀티모드 파이버에서 26m 62.5 마이크론 200 MHz x km 멀티모드 파이버에서 33m 50 마이크론 400 MHz x km 멀티모드 파이버에서 66m 50 마이크론 500 MHz x km 멀티모드 파이버에서 82m 50 마이크론 2000 MHz x km 멀티모드 파이버에서 300m
X2-10GB- LR³
XENPAK- 10GB-LR+
10GBASE- LR
1310 nm 직렬
802.3ae
단일 모드 파이버에서 10 km
X2-10GB- ER³
XENPAK- 10GB-ER+
10GBA SE- ER
1550 nm 직렬
802.3ae
단일 모드 파이버²에서 40 km
X2-10GB- LX4³
XENPAK- 10GB-LX4
10GBA SE- LX4
WWDM 1310 nm
802.3ae
62.5 마이크론 FDDI 급 멀티모드 파이버에서 300m 50 마이크론 400 MHz x km 멀티모드 파이버에서 240m 50 마이크론 500 MHz x km 멀티모드 파이버에서 300m
X2-10GB-CX4³
XENPAK- 10GB-CX4
10GBASE-CX4
구리
802.3ak
8 쌍 100-Ohm InfiniBand 케이블에서 15m
ZR X2 현재 없음
XENPAK- 10GB-ZR
10GBASE- ZR
1550 nm 직렬
-
단일 모드 파이버에서 80 km
DWDM X2 현재 없음
DWDM- XENPAK- xx.yy
DWDM
32 가지 파장; C 밴드
100 GHz ITU grid
단일 모드 파이버의 단일 스트랜드에서 32 파장; 80 km⁴
RX 전용 WDM X2 현재 없음
WDM- XENPAK- REC
RX 전용 WDM
1530-1565 nm
-
RX 전용; TX 없음 단일 모드 파이버에서 80 km
LW X2 현재 없음
XENPAK- 10GB-LW
10GBASE- LW
1310 nm 직렬
802.3ae
단일 모드 파이버에서 10 km
¹ 설치 이전에 해당 모듈이 지원하는 정확한 거리를 계산하려면 XENPAK 및 X2 데이터 시트의 광학 장치 사양을 참조하십시오. 지원하는 정확한 거리는 단일 모드 파이버 스트랜드 내의 스플라이스 및 커넥터 개수에 따라 달라집니다.
² IEEE 802.3ae 표준에 의하면 <20 km에서 5dB 1550 nm 고정 손실 감쇠기가 필요합니다. a 5 dB 고정 손실 감쇠기는 예비 부품으로 제공되지 않습니다. 부품 번호 WS-X6K-5DB-ATT=.
³ SR, LR, ER, LX4, CX4 X2 광학 장치 버전 -02 이상만 WS-X6708-10G-3C 및 WS- X6708-10G-3CXL에서 지원됩니다. 이 제약 조건은 LRM에는 해당되지 않습니다. 자세한 내용은 릴리스 노트 또는 외부 Q&A 문서를 참조하십시오.
⁴ DWDM XENPAK에 모든 패시브 먹스 디먹스를 사용할 수 있습니다. ONS 15216 Flexlayer 필터는 옵션 중 하나입니다.
표 3은 Cisco Catalyst 6500 Series 10 기가비트 이더넷 모듈의 제품 사양을 나타냅니다.
Cisco Catalyst 6500 Series 섀시 또는 Cisco 7600 Series 섀시의 슬롯 한 개에 장착 치수 (높이 x 너비 x 길이): 3.0 x 35.6 x 40.6 cm (1.2 x 14.4 x 16 in) 무게: 6708 및 6716: X2 제외 13 파운드 X2 개당 1/4 파운드 6704: XENPAK 및 DFC 제외 10 파운드 XENPAK 개당 2/3 파운드
환경 조건
작동 온도: 정격 작동 온도: 32~104F (0~40C) 32°~130°F (0~55°C) 사이에서 작동하도록 설계 및 시험 보관 온도: -40~167F (-40~75C) 상대 습도: 10 ~ 90%(비응축)
작동 고도: 정격 작동 온도: -150~2000m (-500~6500피트) -150~ 3000m (-500~10000피트)사이에서 작동하도록 설계 및 시험
규정 준수
Cisco Catalyst 6500 Series 10 기가비트 이더넷 모듈을 시스템에 설치할 경우 다음 EMC 및 안전표준을 준수합니다.
EMC 표준: FCC Part 15 (CFR 47) Class A ICES-003 Class A VCCI Class A EN55022 Class A EN55024 CISPR24 CISPR 22 Class A AS/NZS CISPR 22 Class A ETS 300 386 KN 22 Class A EN 50082-1 EN61000-3-2 EN61000-3-3 EN61000-6-1 CNS13438 Class A KN6100 -4 Series
안전 표준: UL 60950-1 CAN/CSA C22.2 No. 60950 EN 60950-1 IEC 60950-1 AS/NZS 60950-1 IEC 60825 Class 1 EN 60825 Class 1 21CFR 1040
NEBS 기준 레벨
SR-3580 3호, 2007년 6월 (GR-63-CORE, 3호, GR-1089-CORE, 4호)
ETSI
ETS 300 019-2-1, Class 1.1 Storage ETS 300 019-2-2, Class 2.1 및 2.2 Transportation ETS 300 019-2-3, Class 3.1E Stationary Use
Cisco Catalyst 6500 4 포트 10 기가비트 이더넷 모듈(XENPAK 필요)
DFC(Distributed Forwarding Card) 업그레이드
WS-F6700-DFC3CXL
Distributed Forwarding Card-3CXL
WS-F6700-DFC3C
Distributed Forwarding Card-3C
WS-F6700-DFC3BXL
Distributed Forwarding Card-3BXL
WS-F6700-DFC3B
Distributed Forwarding Card-3B
WS-F6700-DFC3A
Distributed Forwarding Card-3A
X2 광학 장치
X2-10GB-LRM
10GBASE-LRM X2 (멀티모드 파이버)
X2-10GB-SR
10GBASE-SR X2 (멀티모드 파이버)
X2-10GB-LR
10GBASE-LR X2 (단일 모드 파이버)
X2-10GB-ER
10GBASE-ER X2 (단일 모드 파이버)
X2-10GB-LX4
10GBASE-LX4 X2 (멀티모드 파이버)
X2-10GB-CX4
10GBASE-CX4 X2 (구리 InfiniBand 케이블)
XENPAK 광학장치
XENPAK-10GB-LRM
10GBASE-LRM XENPAK (멀티모드 파이버)
XENPAK-10GB-SR
10GBASE-SR XENPAK (멀티모드 파이버)
XENPAK-10GB-LR+
10GBASE-LR XENPAK (단일 모드 파이버)
XENPAK-10GB-ER+
10GBASE-ER XENPAK (단일 모드 파이버)
XENPAK-10GB-LX4
10GBASE-LX4 XENPAK (멀티모드 파이버)
XENPAK-10GB-CX4
10GBASE-CX4 XENPAK (구리 InfiniBand 케이블)
XENPAK-10GB-ZR
10GBASE-ZR XENPAK (단일 모드 파이버)
DWDM-XENPAK-xx.yy
DWDM XENPAK (xx.yy 범위가 30.33~60.61) (단일 모드 파이버)
WDM-XENPAK-REC
RX only XENPAK (단일 모드 파이버)
XENPAK-10GB-LW
10GBASE-LW XENPAK (단일 모드 파이버) (WAN PHY)
CX4 트랜시버용 케이블링
CAB-INF-28G-1=
XENPAK-10GB-CX4용 Cisco 1m CX4 패치 케이블
CAB-INF-28G-5=
XENPAK-10GB-CX4용 Cisco 5m CX4 패치 케이블
CAB-INF-28G-10=
XENPAK-10GB-CX4용 Cisco 10m CX4 패치 케이블
CAB-INF-26G-15=
XENPAK-10GB-CX4용 Cisco 15m CX4 패치 케이블
참고:
16 포트 10 기가비트 이더넷 모듈:
WS-X6716-10G-3C (WS-X6716-10GE 및 WS-F6700-DFC3C와 함께 제공)
WS-X6716-10G-3CXL (WS-X6716-10GE 및 WS-F6700-DFC3CXL과 함께 제공)
모듈의 앞면 패널에 WS-X6716-10GE로 표시되어 있습니다.
Cisco IOS® Software 명령어는 WS-X6716-10GE와 함께 WS-F6700-DFC3C 또는 WS-F6700-DFC3CXL를 같이 표시합니다.
8 포트 10 기가비트 이더넷 모듈:
WS-X6708-10G-3C (WS-X6708-10GE 및 WS-F6700-DFC3C와 함께 제공)
WS-X6708-10G-3CXL (WS-X6708-10GE 및 WS-F6700-DFC3CXL과 함께 제공)
모듈의 전면 패널에 WS-X6708-10GE로 표시되어 있습니다.
Cisco IOS® Software 명령어는 WS-X6708-10GE와 함께 WS-F6700-DFC3C 또는 WS-F6700-DFC3CXL을 같이 표시합니다.
시스코는 고객의 성공을 앞당기는 풍부하고 다양한 서비스 프로그램을 제공합니다. 시스코의 혁신적인 서비스 프로그램은 수준 높은 인력, 프로세스, 고객지원 툴, 파트너의 기술력이 어우러져서 의미 있는 성과를 만들고,이것은 고객의 만족으로 이어집니다.
시스코의 서비스는 귀사의 네트워크에 대한 투자를 보호하고, 네트워크 인텔리전스와 비즈니스 역량을 확장할 수 있는 새로운 애플리케이션에 적합한 네트워크를 구축하도록 도와줍니다.
시스코 서비스에 대한 자세한 내용은 Cisco Technical Support Services 또는 Cisco Advanced Services를 참조하십시오.
6708 및 6716: X2 제외 13 파운드 X2 개당 1/4 파운드
