Cisco 7613 섀시

Cisco® 7613 Router는 성능, IP 서비스 및 리던던시 및 장애에 대한 유연성이 필수적인 네트워크 에지에 배치하기 위해 설계된 고성능 라우터입니다. 슬롯이 13개인 Cisco 7613을 Supervisor Engine 720과 결합하면 30 Mpps의 중앙 전송 속도와 분산 모드에서 최대 400Mpps의 속도를 제공할 수 있습니다. 다양한 기능을 가진 Cisco 7600 플랫폼은 WAN 연결을 OC-48/STM-16에서 DS0까지 지원하며, LAN 연결을 10기가비트 이더넷에서 10-Mbps 이더넷까지 확장합니다.

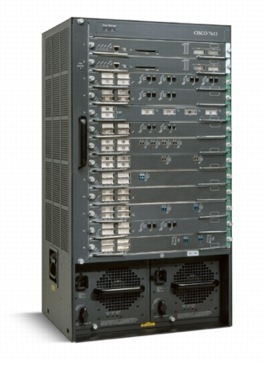

그림1. Cisco 7613 섀시


Cisco 7613은 네트워크 에지에서 옵티컬 LAN, WAN 및 MAN 네트워크킹 슬롯 13개를 제공합니다. 따라서, 서비스 제공업체들은 이를 통해 높은 가치의 차별화된 서비스를 제공할 수 있으며, 기업에서는 까다로운 고용량 트래픽 환경에서의 효율적인 운영을 위해 필수적인 고급 네트워크 인프라에 배치될 수 있습니다.

Cisco 7613은 서비스 제공 업체와 대기업이 요구하는 섀시의 요건을 모두 갖추고 있습니다. 랙 공간을 효율적으로 사용할 수 있도록 하기 위해, Cisco 7613은 수평 라인 카드 구성으로 설계되어 있으며, side-to-side airflow 기능과 인터페이스 및 전원을 한 방향에서 관리하는 기능을 포함합니다. 7피트 랙당 2개의 섀시를 설치할 수 있습니다(높이 33.3\xfd /82.3 cm, 18RU).

모든 Cisco 7600 Series 라우터와 마찬가지로 Cisco 7613 섀시에서도 다음과 같이 수많은 활용 범위를 지원하는 다양한 종류의 라인 카드를 사용할 수 있습니다.

  • 옵티컬 서비스 모듈 : OC-3/STM-1, OC-12/STM-4 및 OC-48/STM-16 POS, OC-12/STM-4 ATM, 기가비트 이더넷 WAN, 채널형 T3 (CT3) 및 OC12/STM-4
  • FlexWAN 모듈 : DS0 ~ OC-3용 Cisco 7200 및 7500 WAN 포트 어댑터 지원
  • LAN 이더넷 모듈 : 10/100 Mbps, 기가비트 이더넷 및 10기가비트 이더넷
  • 서비스 모듈 : 방화벽, 네트워크 분석, 컨텐츠 스위칭 및 SSL

탁월한 속도와 서비스에 필요한 기반을 제공하는 Cisco 7613 Router는 다양한 활용을 위한 최상의 선택입니다. Cisco 7613은 고속 WAN 통합기로서, 피어링(peering), 메트로 이더넷 집선 및 업링크 등 필수적인 네트워크 활용에 있어서의 요구 사항을 충족시켜 줍니다.

기능 요약

Cisco 7613 시스템 기능

  • 30 Mpps 하드웨어 기반의 CEF(Cisco Express Forwarding)
  • 30 Mpps 하드웨어 기반의 ACL(Access Control List), 분류, 폴리싱 및 표시
  • 720-Gbps 총 전송량
  • 최대 400Mpps의 전송 속도 분산

Cisco 7613 섀시 기능

  • 13슬롯 NEBS 호환 섀시
  • 18-RU(33.3 인치/82.3 cm) 섀시
  • 7피트 랙마다 최대 2개의 섀시
  • 최대 12개의 인터페이스 슬롯(전송 및 라우팅 엔진에서 사용되는 슬롯 1개 포함)
  • 1 + 1 라우트 프로세서 및 스위치 패브릭 보호 기능
  • 1 + 1 전원 공급 장치 보호 옵션, AC 또는 DC
  • 인터페이스 및 전원 터미네이션에 대해 한 방향에서 연결 관리
  • 수평 라인 카드 구성
  • Side-to-side airflow

Cisco 7613 기술 사양

  • 라우트 프로세서 최소 요구사항 - MFSC-2를 사용하는 1개의 Supervisor Engine 2
  • 치수
    - 높이 : 33.3 인치(82.3 cm)
    - 가로 : 17.2 인치(42.5 cm)
    - 세로 : 18.1 인치(44.7 cm)
  • 전원 요구사항 : 208 ~ 240 VAC 권장(또는 -48~ -60 VDC)
  • MTBF(Mean Time Between Failure): 시스템 구성 시 7년
  • 환경 조건 :
    - 작동 온도 : 0 ~ 40.00°C(32 ~ 40°C)
    - 보관 온도 : -20 ~ 65°C(-4 ~ 149°F)
    - 상대 습도(동작 시) : 10 ~ 85%, 비응축
    - 상대 습도(보관 시) : 5 ~ 95%, 비응축
    - 작동 고도 : -500 ~ 10,000 ft.
  • 최소 소프트웨어 릴리즈: Cisco IOS® Software Release 12.1(13)E

표 1. Cisco 7613 섀시 주문 정보

부품번호 설명
7613-AC-BUN Supervisor 2(MSFC-2), 1개의 4000W AC 전원 공급 장치, 전원 엔트리 모듈 및 BGP4(Border Gateway Protocol 4) 라이센스(AC 번들에 전원 코드 포함)가 함께 제공되는 Cisco 7613 섀시(1개의 고속 팬 모듈, 장착 키트, 케이블 가이드 포함)
7613-DC-BUN Supervisor 2(MSFC-2), 단일 4000W DC 전원 공급 장치, 전원 엔트리 모듈 및 BGP4(Border Gateway Protocol 4) 라이센스가 함께 제공되는 Cisco 7613 섀시(고속 팬 모듈, 장착 키트, 케이블 가이드 포함)
7613-DC-BUN-2500W Supervisor 2(MSFC-2), 단일 2500W DC 전원 공급 장치, 전원 엔트리 모듈 및 BGP4(Border Gateway Protocol 4) 라이센스가 함께 제공되는 Cisco 7613 섀시(고속 팬 모듈, 장착 키트, 케이블 가이드 포함)
7613-SUP720-PS 이 번들에는 고속 팬, 1개의 Supervisor Engine 720, 1개의 3000W AC 전원 공급 장치 및 AC PEM이 장착된 Cisco 7613 섀시가 포함되어 있습니다. 3000W AC 전원 공급 장치는 약간의 추가 비용으로 DC 또는 4000W로 변경이 가능합니다. 추가 메모리 및 IOS는 옵션입니다.
7613-SUP7203B-PS 이 번들에는 고속 팬, 1개의 Supervisor Engine 720-3B, 1개의 3000W AC 전원 공급 장치 및 AC PEM이 장착된 Cisco 7613 섀시가 포함되어 있습니다. 3000W AC 전원 공급 장치는 약간의 추가 비용으로 DC 또는 4000W로 변경이 가능합니다. 추가 메모리 및 IOS는 옵션입니다.
7613-2SUP7203B-2PS 이 번들에는 고속 팬, 2개의 Supervisor Engine 720-3B, 2개의 3000W AC 전원 공급 장치 및 AC PEM이 장착된 Cisco 7613 섀시가 포함되어 있습니다. 3000W AC 전원 공급 장치는 약간의 추가 비용으로 DC 또는 4000W로 변경이 가능합니다. 추가 메모리 및 IOS는 옵션입니다.
7613-SUP720XL-PS 이 번들에는 고속 팬, 1개의 Supervisor Engine 720-3BXL, 1개의 3000W AC 전원 공급 장치 및 AC PEM이 장착된 Cisco 7613 섀시가 포함되어 있습니다. 3000W AC 전원 공급 장치는 약간의 추가 비용으로 DC 또는 4000W로 변경이 가능합니다. 추가 메모리 및 IOS는 옵션입니다.
7613-2SUP720XL-2PS 이 번들에는 고속 팬, 2개의 Supervisor Engine 720-3BXL, 2개의 3000W AC 전원 공급 장치 및 AC PEM이 장착된 Cisco 7613 섀시가 포함되어 있습니다. 3000W AC 전원 공급 장치는 약간의 추가 비용으로 DC 또는 4000W로 변경이 가능합니다. 추가 메모리 및 IOS는 옵션입니다.
예비 유닛("=" 표시)
CISCO7613= Cisco 7613 섀시, 장착 키트 및 케이블 가이드
PWR-4000-DC= Cisco 7609/7613용 4000W DC 전원 공급 장치
WS-CAC-4000W-US= Cisco 7609 섀시용 예비 AC 전원 공급 장치(30A 회로 필요) 미국/일본 코드 부착
WS-CAC-4000W-INT= Cisco 7609 섀시용 예비 AC 전원 공급 장치(30A 회로 필요) 국제 표준 코드 부착
WS-CAC-3000W= Cisco 7609 및 7613용 예비 3000W AC 전원 공급 장치
WS-CDC-2500W= 예비 DC 2500W 공급 장치
WS-C6513-RACK= Cisco Catalyst® 6513 랙 장착 키트 및 케이블 정리기(cable organizer), 예비
WS-C6K-13SLOT-FAN Cisco 7613 팬 트레이, 예비

규정 준수

  • UL 60950
  • IEC 60825-1, -2
  • IEC 60950
  • EN 60950
  • EN 60825-1, -2
  • CAN/CSA-C22.2 No. 60950-00
  • AS/NZS 3260-1993
  • 21CFR1040 S


EMC

  • FCC Part 15 (CFR 47) Class A
  • ICES-003 Class A
  • EN55022 Class A
  • CISPR22 Class A
  • AS/NZS 3548 Class A
  • VCCI Class A
  • EN55024
  • ETS300 386
  • EN50082-1
  • EN61000-3-2
  • EN61000-3-3


안전 및 환경 표준 준수

  • GR-63-Core NEBS Level 3
  • GR-1089-Core NEBS Level 3
  • ETSI 300 019 Storage Class 1.1
  • ETSI 300 019 Transportation Class 2.3
  • ETSI 300 019 Stationary Use Class 3.1


서비스 및 지원
시스코는 서비스 제공업체와 기업 고객 모두에게 다양한 서비스 및 지원을 제공합니다. 시스코는 네트워크의 배치, 운영, 최적화에 필요한 세계적 수준의 서비스와 지원을 제공하여 최고의 고객 만족도를 보장합니다. 제품 출시 가속화, 네트워크 가용성 극대화, 고객 만족도 향상 및 유지 등 시스코는 고객의 성공을 위해 최선을 다하고 있습니다.

추가 정보
시스코의 서비스 및 지원 프로그램과 이점에 대한 자세한 내용은 http://www.cisco.com/en/US/support/index.html 를 방문하십시오.
Cisco 7600 Series 라우터에 대한 자세한 내용은 시스코 지역 고객 담당자에게 문의하거나 http://www.cisco.com/go/7600 를 방문하십시오.
주문 정보는 http://www.cisco.com/public/ordering_info.shtml 를 방문하십시오.



<업데이트: 2006년 5월 24일>
