Cisco 12000 Series Internet Routers

Cisco XR 12000 Series and Cisco 12000 Series Router Processor-2

::: Cisco :::
Cisco XR 12000 and 12000 Series Performance Route Processor-2
Cisco XR 12000 및 Cisco 12000 시리즈 퍼포먼스 라우터 프로세서 2(PRP-2)는 Cisco XR 12000 및 12000 시리즈의 모든 라우터를 위한 차세대 라우터 프로세서입니다. Cisco PRP-2는 대부분의 시스템 작업에 대해 최대 100%의 성능 개선 효과와 최대 4GB 메모리, 기가비트 이더넷 관리 포트 및 하드 드라이브 옵션을 제공합니다. Cisco PRP-2는 서비스 및 네트워크 컨버전스에 필요한 확장성을 제공합니다. 또한 향후에 플랫폼의 네트워크 서비스 동기화를 지원할 Cisco XR 12000 및 Cisco 12000 시리즈 BITS(Building Integrated Timing Supply) 아키텍처의 구성요소인 BITS 인터페이스를 제공합니다.
Cisco PRP-2(그림 1)는 Cisco XR 12000 및 12000 시리즈 라우터를 위한 차세대 라우터 프로세서로, 통신사업자급(carrier-class) IP 및 MPLS(Multiprotocol Label Switching) 패킷 인프라의 고유한 라우팅 프로세싱 요구사항을 처리합니다. Cisco PRP-2는 다음과 같은 기능을 담당합니다.
  •  라우팅 프로토콜 스택(stacks) 실행
  •  다른 라우터와의 모든 프로토콜 통신 수행
  •  모든 라인 카드에 대한 포워딩 정보 작성 및 배포
  •  전원을 켤 때 설치되어 있는 모든 라인 카드로 운영 체제 소프트웨어 시스템 이미지 업로드
  •  대역외 시스템 콘솔과 라우터 구성 및 유지 관리를 위한 보조 포트와 이더넷 포트 제공
  •  라인 카드, 전원 공급 장치, 팬과 같은 시스템 구성 요소의 전력과 온도 모니터링 및 관리

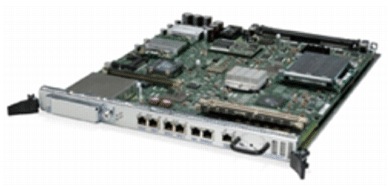

그림 1. Cisco XR 12000 및 12000 시리즈 PRP-2
Cisco PRP-2는 이러한 모든 기능을 향상된 성능으로 제공합니다. 또한 실행 중인 소프트웨어 버전에 따라 다음과 같은 향상된 기능을 제공합니다.
  •  기가비트 이더넷 관리 포트
  •  하드 드라이브 지원(옵션 부품)
  •  BITS 입력 포트
  •  1GB 컴팩트 이미지 플래시 메모리 지원(옵션 부품)
  •  최대 4GB까지 메모리 확장 가능
Cisco XR 12000 및 Cisco 12000 시리즈 라우터는 슬롯당 2.5Gbps에서 (N x 10)Gbps 속도로 확장 가능한 지능적인 라우팅 솔루션으로 구성된 포트폴리오로, 통신사업자급(carrier-class) IP/MPLS(Multiprotocol Label Switching) 네트워크를 지원하고 IP 차세대 네트워크로의 전환을 가속화합니다. 투자 보호(investment protection)를 기본 바탕으로 구축된 이 포트폴리오는 초당 최대 1.28테라비트의 스위칭 성능과 함께 유선 속도(wire-speed)의 성능, 확장성 및 안정적인 하드웨어/소프트웨어 업그레이드 경로를 제공합니다.
이러한 라우터에서 사용되는 Cisco IOS® XR Software와 Cisco IOS Software에 대한 기능 지원 목록을 보려면 해당 버전의 릴리스 노트를 참조하십시오.
표 1. 기술 사양
설명 사양
섀시 호환성
  •  Cisco 12816, 12810, 12416, 12410, 12406, 12404, 12016, 12012, 12010, 12008 및 12006 라우터
  •  Cisco XR 12416, XR 12410, XR 12406 및 XR 12404 라우터
PRP-2 메모리 옵션
  •  1GB SDRAM 1개 또는 2개
  •  2GB SDRAM 모듈 1개 또는 2개
  •  64MB ATA PC 카드
  •  128MB ATA PC 카드
  •  256MB ATA PC 카드
  •  1GB ATA PC 카드
  •  이미지 저장용 1GB 컴팩트 플래시
  •  40GB 하드 드라이브
연결
  •  콘솔 포트(RJ-45 커넥터)
  •  보조 포트(RJ-45 커넥터)
  •  10/100 이더넷 포트(RJ-45 커넥터) 2개
  •  동선 기반 10/100/1000 이더넷 포트 1개(Cisco IOS Software 릴리스 12.0(30)S 포함)
  •  미래형 BITS 옵션을 위한 BITS 입력 클럭용 RJ-48 커넥터 2개
표 2. 전원 사양
설명 사양
전원 60W
표시 장치 영숫자 및 LED 상태 표시등
표 3. 물리적/환경적 사양
설명 사양
온도
  •  작동 온도: 32 ~ 104°F(0 ~ 40°C)
  •  보관 온도: -4 ~ 149°F(-20 ~ 65°C)
습도
  •  작동 온도(비응축): 10-90%
  •  보관 온도(비응축): 5-95%
치수(높이x폭x깊이) 14.5x1.25x18.5인치(36.8x3.2x45.7cm) - 얇은 단일 슬롯 점유
무게 2.7kg(6.0 lb)
표 4. 규제 기관 승인
설명 사양
안전
  •  UL 60950
  •  CSA 22.2-No. 60950
  •  EN60950
  •  IEC 60950 CB Scheme
  •  ACA TS001
  •  AS/NZS 3260
EMI
  •  FCC Class A
  •  ICES 003 Class A
  •  AS/NZS 3548 Class B
  •  CISPR 22 Class B
  •  EN55022/EN50082-1 Class B
  •  ETSI EN 300 386(EN55022 Class B)
  •  VCCI Class B
전자파 내성
  •  EN 61000-4-2, ESD Level 4(15-kV 에어, 8-kV 컨택)
  •  EN 61000-4-3, Radiated Immunity Level 3(10V/m)
  •  EN 61000-4-4 EFT Level 4
  •  EN 61000-4-5 surge
  •  EN 61000-4-6 Conducted Immunity Level 3(10V)
  •  EN 61000-4-11 순시 전압 저하(Voltage Dip/Sag)
  •  EN 55024
ETSI EN 300 386/EN 300 386-2 Class B
NEBS(Network Equipment Building Standards)
  • 이 제품은 다음 요건을 준수하여 설계되었습니다(승인 진행 중):
  •  SR-3580---NEBS: 기준 레벨(Level 3 준수)
  •  GR-63-Core---NEBS: 물리적 보호
  •  GR-1089-Core---NEBS: EMC 및 안전
표 5. 주문 정보
제품 설명 부품 번호
Cisco XR 12000 및 12000 시리즈 성능 라우터 프로세서 2
  •  PRP-2
  •  XR-PRP-2
Cisco XR 12000 및 12000 시리즈 성능 라우터 프로세서 2(리던던시 옵션)
  •  PRP-2/R
  •  XR-PRP-2/R
Cisco XR 12000 및 12000 시리즈 성능 라우터 프로세스2(예비용)
  •  PRP-2=
Cisco 12000 시리즈 1GB SDRAM 1개
  •  MEM-PRP-1G
  •  MEM-PRP-1G
Cisco 12000 시리즈 1GB SDRAM 2개(팩토리 업그레이드만 해당)
  •  2MEM-PRP2-1G
Cisco 12000 시리즈 2GB SDRAM
  •  MEM-PRP2-2G
  •  XR-MEM-PRP2-2G
  •  MEM-PRP2-2G=
Cisco 12000 시리즈 4GB SDRAM
  •  MEM-PRP2-4G
  •  XR-MEM-PRP2-4G
Cisco 12000 시리즈 64MB ATA PC 카드(플래시 디스크)
  •  MEM-12KRP-FD64M
  •  MEM-12KRP-FD64M=
Cisco 12000 시리즈 128GB ATA PC 카드(플래시 디스크)(예비용)
  •  MEM-12KRP-FD128M
  •  MEM-12KRP-FD128M=
Cisco 12000 시리즈 256GB ATA PC 카드(플래시 디스크)(예비용)
  •  MEM-12KRP-FD256M
  •  MEM-12KRP-FD256M=
Cisco 12000 시리즈 1GB ATA PC 카드(플래시 디스크)(예비용)
  •  MEM-12KRP-FD1G
  •  MEM-12KRP-FD1G=
  •  XR-MEM-12KRP-FD1G
Cisco 12000 시리즈 40GB 하드 드라이브 PRP-2용(예비용)
  •  HD-PRP2-40G
  •  HD-PRP2-40G=
Cisco 12000 시리즈 1GB 컴팩트 플래시 모듈 PRP-2용(예비용)
  •  FLASH-PRP2-1G
  •  FLASH-PRP2-1G=
