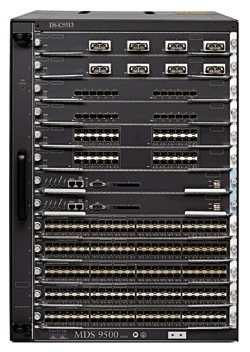

산재된 스토리지 MDS 9513은 같은 스위치의 서로 다른 블레이드에서 10Gbps 속도를 뽐내는 스토리지 전송을 위한 최고의 스위치다.
시스코 MDS 9513 멀티레이어 디렉터 스위치(Multilayer Director Switch)의 별명이 있다면 바로 확장성(scalability)과 통합(consolidation)이다. 엔터프라이즈와 통신사업자 데이터 센터용으로 설계된 이 강력한 플랫폼은 1/2/4/10Gbps 파이버 채널과 함께 최고 528포트까지 확장 가능하다. 이는 FCIP(Fibre Channel-over-IP), iSCSI(SCSI-over-IP) 그리고 FICON(Fibre Connection)에서 최고 속도가 모두 하나의 시스템에서 실현되는 셈이다.
시스코 스토리지 네트워킹의 선임 매니저인 앨리슨 코니글리에로-헙바드(Alison Conigliaro-Hubbard)는 "시스코 MDS 9513은 다중 SAN(storage-area networks)을 하나의 인프라로 통합하는 데 사용되는 뛰어난 코어 스위치"라고 평했다. 제1세대 시스코 MDS 9000 스위치에 사용되는 모듈(여러 가지 유형의 전송, 속도 및 스토리지 관리 애플리케이션)은 MDS 9513과 완전히 호환된다. 그리고 MDS 9513에서 새로운 4/10Gbps 모듈은 이전 모델 스위치와 백워드 호환 된다.
시스코의 데이터 센터, 스위칭 및 보안 기술 그룹 기술마케팅 엔지니어인 댄 허시(Dan Heersey)는 "과거에는 디렉터 스위치를 교체하려면 큰 업그레이드가 필요했지만 MDS 아키텍처에서는 그럴 필요가 없어졌다"며 "이 모듈은 포워드 및 백워드 호환이 모두 가능하다. 다른 어떤 제품도 이것을 하지 못하고 있다"고 자신했다.
제1세대 MDS 스위치에서는 MDS 9509의 32포트 카드를 디자인하여 초과가입(oversubscription)이라는 이점을 누렸다. 이것은 스위치에서 사용 가능한 대역폭이 모든 인그리스(ingress) 스위치 포트의 집합 대역폭 양보다 더 적을 때 발생하는 현상이다. 이러한 디자인 덕분에 사용자는 다중 포트가 한정된 대역폭 양을 두고 경합을 벌임으로써 각 포트를 전체적으로 보다 잘 활용할 수 있게 되는 유연성을 누릴 수 있다.
MDS 9513에서는 4/10Gbps가 가능하긴 하다. 하지만 대부분의 서버, 스토리지 서브시스템 및 애플리케이션은 1~2Gbps에서 운용되기 때문에 각각의 인터페이스에서 실제 I/O 처리속도를 수용하기 위해서는 대역폭이 신중하게 할당돼야 한다. 시스코 MDS 9513에서 새로 선보이는 포트 대역폭 예약(Port Bandwidth Reservation) 기능은 관리자들이 필요에 따라 특정 포트로 회선 속도를 선택적으로 할당할 수 있게 해주기 때문에, 초과가입이 보다 세부적으로 관리가 될 수 있다.
독립된 SAN 섬들의 비효율성을 극복하기 위해 개발된 시스코 VSAN(virtual SAN) 기술은 독립된 패브릭의 제어 및 관리를 합칠 필요 없이 SAN의 섬들을 공통의 물리적 인프라로 매핑해 준다. 시스코 MDS 9513에 있는 각각의 포트는 서로 다른 VSAN 세트로 할당되며, VSAN 관리는 중앙에서 제어된다. 개별적인 VSAN은 이들 각각의 애플리케이션을 기반으로 RBAC(role based access control)을 이용해 애플리케이션 관리자에게 전체, 혹은 부분적으로 할당될 수 있다. 코니글리에로 헙바드는 "MDS 9513을 이용하면 수백 개에 달하는 가장 SAN을 하나의 코어 디렉터 스위치로 통합시킬 수 있다"며 "동일한 스토리지 관리 솔루션을 이용해 이들을 관리 및 설비하고, 진단 기능을 수행하고, 포괄적인 보안을 제공할 수 있게 된다"고 설명했다.
