Cisco 7600シリーズ SPAインターフェイス プロセッサ-200

データ シート


Cisco 7600シリーズSPAインターフェイス プロセッサ-200


Cisco® I-Flexは、Shared Port Adapter(SPA;共有ポート アダプタ)とSPA Interface Processor(SIP;SPAインターフェイス プロセッサ)を組み合わせた革新的なプログラマブル インターフェイス プロセッサです。ラインレートというパフォーマンスだけでなく、次世代ネットワーク要件に不可欠な音声、データ、およびビデオのサービスに必要な高度で高品質な機能を提供します。このモジュラ ポート アダプタは、シスコのルーティング プラットフォーム間で交換可能となっているため、企業およびサービス プロバイダーのお客様は、スロットを効率よく運用できます。I-Flexは、接続オプションを最大限に活用できる設計になっているほか、ラインレートのパフォーマンスを提供するプログラマブル インターフェイス プロセッサによる高度なサービス インテリジェンスを備えています。I-Flexは、サービス提供の迅速化により収益を向上させ、総所有コスト全体を効率的に削減しながら、プレミアム サービスを提供するための豊富なQuality of Service(QoS;サービス品質)機能のセットを提供します。このデータ シートでは、Cisco 2ポートおよび4ポートOC-3c/STM-1c ATMと、Cisco 1ポートOC-12c/STM-4c ATM共有ポート アダプタの仕様について説明します(図1を参照)。このデータ シートでは、Cisco 7600シリーズSPAインターフェイス プロセッサ-200(Cisco 7600 SIP-200)の仕様について説明します。

製品概要

Cisco 7600 SIP-200は、ハイパフォーマンスでインテリジェントなWANサービスの実現に貢献します。企業やサービス プロバイダーは、Cisco SPA/SIPポートフォリオが持つWANアグリゲーションおよび接続のための多数のオプションとともに、Cisco 7600 SIP-200によってもたらされるスケーラビリティやパフォーマンスの向上、および豊富な機能を活用することができます。Cisco 7600 SIP-200は、Enhanced FlexWANと同等の機能を備えながら、2倍のパフォーマンスとより優れたスケーラビリティを発揮します。

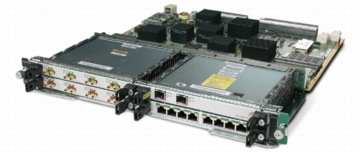

図1 Cisco 7600 SIP-200

Cisco 7600シリーズ ルータは、企業とサービス プロバイダーを対象に、革新的な次世代統合型サービスを提供します。セキュリティ、QoS、ハイ アベイラビリティなどの基本的なテクノロジーをベースに開発されたCisco SPA/SIPポートフォリオは、新たな収入源の展開において、これら付加価値サービスの実現を促進します。

アプリケーション
企業のヘッドエンドおよびサービス プロバイダーのエッジ アグリゲーションに最適なCisco 7600 SIP-200は、最大1 Gの帯域幅と多数のインターフェイスをサポートします。この業界を先導するWANサービス モジュールの革新的なアーキテクチャによって、Cisco 7500シリーズと同等の機能を、今日求められる高速性とともに実現します。

企業およびサービス プロバイダーのWANアグリゲーション
Cisco 7600 SIP-200は、企業およびサービス プロバイダーにおいて、フレーム リレー、PPP(ポイントツーポイント プロトコル)、High-Level Data Link Control(HDLC;ハイレベル データリンク制御)、ATM、またはPacket over SONET/SDH(POS)をベースとした高密度WANアグリゲーションを導入する上で役立ちます。さらに、サービス プロバイダーでは、Cisco 7600 SIP-200でサポートされるMultiprotocol Label Switching(MPLS;マルチプロトコル ラベル スイッチング)およびAny Transport over MPLS(AToM)オプションを活用して、レイヤ2およびレイヤ3でのVPN(仮想私設網)を提供できます。豊富なQoS機能と分散処理という特性を備え、Cisco 7600 SIP-200は、スケーラビリティの高いWANアグリゲーション ソリューションの基軸となります。このエンドツーエンドのネットワーク上では、上位レイヤのアプリケーションを容易にサポートできます。これによって、インテリジェントなデータ、音声、ビデオ、およびセキュリティ サービスをすべて同一のプラットフォーム上で処理し、統合された使いやすいアプリケーションの実装と制御を実現します。

次世代アプリケーションに対応したサービスの統合とインテリジェント ネットワーク サービス
Cisco 7600シリーズは、物理層からスケーラビリティの高いアプリケーション層まででサポートされる、独自の統合機能を備えています。Cisco 7600 SIP-200によって、LAN、WAN、およびMetropolitan Area Network(MAN;メトロポリタン エリア ネットワーク)インターフェイスを単一のスケーラビリティの高いプラットフォームに統合でき、ネットワークの設計および設置が簡素化されます。Cisco 7600 SIP-200では、WAN終端、豊富なQoS機能、帯域幅の最適化、およびセキュリティを同じモジュールに統合してサービス モジュールの複数使用の必要性をなくし、コストの大幅な削減が可能となります。Cisco 7600 SIP-200でサポートされる豊富な分類機能によって、OSIモデルのレイヤ2~7のパケットを識別可能なため、ネットワーク内でアプリケーションレベルのインテリジェンスとセキュリティを実現できます。

機能と利点

Cisco 7600 SIP-200の豊富なQoS機能によって、次のことを実行できます。
  • ネットワーク内でのQoS処理に伴うパケットの分類とマーキング
  • ビジネスクリティカルなアプリケーションに対する帯域幅の割り当て
  • 重要性の低いアプリケーションに対する帯域幅の制限
  • プライオリティの低いパケットの選択的なドロップによるネットワーク輻輳の回避
  • ネットワーク内のバーストの緩和とパケット廃棄の回避
また、以下のような低速WANアグリゲーション機能もサポートされています。
  • 帯域幅の利用効率を最大化するCompressed Real-Time Protocol(cRTP)
  • ジッタを最小化するDistributed Link Fragmentation and Interleaving(dLFI)
  • 複数の低速リンクを集約するためのMultilink PPP(MLPPP)、Multilink Frame Relay Protocol(MLFR)、ATM Virtual Circuit(VC;仮想回線)バンドル、およびフレーム リレーVCバンドル

表1に、Cisco 7600 SIP-200の機能と利点を示します。

表1 Cisco 7600 SIP-200の機能と利点

  機能 利点
サービス QoS、帯域幅の最適化、およびセキュリティに対応する機能豊富なWANサービス カード サービス モジュールの複数使用の必要性がなくなり、コストが削減される
モジュール性 モジュールあたり最大4つのSPAをサポート インターフェイス タイプの組み合わせと成長に応じた投資が可能な高密度アグリゲーションを提供
投資保護 すべてのミッドレンジおよびハイエンド ルータを対象としたSPAのサポート機能 シスコ製品ポートフォリオでのSPAの再利用が可能
CPU 1.1 Mppsの双方向パケット転送パフォーマンス(46バイト パケットの場合) 高密度アグリゲーションを提供
メモリ(デフォルト)
メモリ アップグレード オプション
512 MB
最大1 GB
大規模なルーティング テーブル、豊富なQoS機能、およびスケーラビリティの向上をサポート
スイッチ ファブリック接続 サポート対象 720 Gbpsスイッチ ファブリック モジュールを使用可能
活性挿抜(Online Insertion and Removal;OIR) SIPおよびSPA OIRをサポート アベイラビリティを高め、業務上の利便性を提供


Cisco SPA/SIPポートフォリオは、次のような利点も備えています。

  • 柔軟なモジュラ型のインテリジェント インターフェイス プロセッサ
    • 同じインターフェイス プロセッサ上でさまざまなタイプのインターフェイスを提供するため、アクセス テクノロジーに左右されることなく一貫したサービスを実現できます。
    • 先駆的なプログラマブル インターフェイス プロセッサ。次世代ネットワークに必要な多様なサービスに対応する柔軟性を提供します。
    • 革新的な設計により、パフォーマンスを損なうことなく、インテリジェントにサービスを配信します。
  • 収益の迅速化
    • 10 Gbpsまで拡張可能で、将来の拡張にも対応可能なシスコのプログラマブル アーキテクチャは、お客様の密度を大幅に向上させ、プラットフォームごとの潜在的な収益を増加させます。
    • モジュラ インターフェイス プロセッサ上でさまざまなインターフェイス(銅線、チャネライズド、POS、ATM、およびイーサネット)を使用できるので、サービス プロバイダーは新しいサービスをより迅速に展開し、すべてのお客様に一貫性のある安全な保証付きサービスを提供できるようになります。
    • 高密度のSFPインターフェイスは、柔軟性が高くポート数の多いアプリケーションに対応しています。既存のSPAを利用すれば、オプティカル テクノロジーが発展した際にも取り入れることが可能になります。
  • ルーティング購入に要する費用の削減
    • スロットの経済性が改善し、密度が向上することにより、Capital Expenditure(CapEx;資本コスト)が削減されます。
    • 新しいインターフェイスを簡単に追加できるため、「成長に合わせた投資」のビジネス モデルが可能になるとともに、高密度のソリューションも引き続き提供されます。
    • SPAは複数のプラットフォームで共有され、プラットフォーム間の移動が簡単なため、さまざまに変化するサービスへのニーズに合わせて、一貫性のある機能のサポート、迅速な製品の提供、および共通スペアによるOperating Expense(OpEx;運用コスト)の大幅な削減が可能です。


製品仕様

表2に、Cisco 7600 SIP-200の仕様を示します。

表2 Cisco 7600 SIP-200の製品仕様

機能 仕様
互換性 Cisco 7600シリーズまたはCatalyst 6500シリーズSupervisor Engine 720-3Bおよび720-3BXLシステム
ソフトウェアの最少互換性 Cisco IOS®ソフトウェアRelease 12.2(18)SXE以降
プロトコル
  • TCP
  • UDP
  • IPv4ユニキャストおよびマルチキャスト
  • IPv6ユニキャストおよびマルチキャスト
  • MPLS
カプセル化
  • フレーム リレー
  • マルチリンク フレーム リレー - FRF.16
  • PPP
  • MLPPP
  • Bridge Control Protocol(BCP)
  • HDLC
  • ATM Permanent Virtual Circuit(PVC;相手先固定接続) - Constant Bit Rate(CBR;固定ビット レート)、Variable Bit Rate real-time(VBR-rt;リアルタイム可変ビット レート)、VBR non-real-time
  • (VBR-nrt;非リアルタイム可変ビット レート)、およびUnspecified Bit Rate(UBR;未指定ビット レート)
  • ATM Switched Virtual Circuit(SVC;相手先選択接続) - CBR、VBR-rt、VBR-nrt、およびUBR+
  • POS
カード、ポート、およびスロット Cisco 7600 SIP-200あたり4つのSPAベイ
機能
QoS、Access Control List(ACL;アクセス制御リスト)、および低速アグリゲーション機能
QoS
  • Modular QoS CLI(MQC;モジュラQoS CLI)
  • 分類
    • ACL
    • IP Precedence
    • IPv4およびIPv6
    • Differentiated Services Code Point(DSCP)
    • MPLS Experimental値(MPLS EXP)
    • フレーム リレー廃棄適性
    • ATM Cell Loss Priority(CLP;セル損失プライオリティ)
  • QoSマッピング - CLP、IP Type of Service(ToS;サービス タイプ)へのDE、MPLS EXPとの双方向
  • 階層型QoS
キューイング
  • VC単位のキューイング
  • Low-Latency Queuing(LLQ;低遅延キューイング)
  • Weighted Fair Queuing(WFQ;均等化キューイング)
  • Class-Based Weighted Fair Queuing(CBWFQ;クラス ベース均等化キューイング)
輻輳回避 Weighted Random Early Detection(WRED;重み付きランダム早期検出)
トラフィックのマーキング、
シェーピング、および
帯域幅ポリシング
  • マーキング - IP Precedence、DSCP、MPLS EXP、ATM CLP、およびFR DE
  • ポリシング
  • Distributed Traffic Shaping(DTS;分散トラフィック シェーピング)
  • 階層型トラフィック シェーピング
  • 分散Network-Based Application Recognition(NBAR)
フラグメンテーション
  • dLFI
  • フレーム リレー フォーラムFRF.12
ACLおよびセキュリティ
  • 標準、拡張、動的、再帰的、および時間ベースのACL
  • パケット長に基づく分類
帯域幅効率
  • cRTP
  • ATM PVCバンドル
  • フレーム リレーVCバンドル
レイヤ2ブリッジングおよび相互作用
  • RFC 1483およびRFC 2684 ATM VC - ルーテッドおよびブリッジド
  • RFC 1490フレーム リレーVC - ルーテッドおよびブリッジド
  • RFC 1483 VC対応のマルチポイント ブリッジング
  • RFC 1490 VC対応のマルチポイント ブリッジング
  • BCP
  • ルーテッド カプセル化のブリッジング
  • ルーテッド ブリッジド カプセル化
レイヤ2およびレイヤ3 VPN
  • RFC 2547 MPLS VPN
  • Ethernet over MPLS(EoMPLS)
  • ATM over MPLS(ATMoMPLS)
  • ATM Adaptation Layer 5(AAL5;ATMアダプテーション レイヤ5)仮想回線モード、シングルセル リレー仮想回線モード
  • Frame Relay over MPLS(FRoMPLS)
  • PPP over MPLS(PPPoMPLS)
  • HDLC over MPLS(HDLCoMPLS)
  • VC間のローカル スイッチング - フレーム リレー、ATM - AAL0、AAL5
ハイ アベイラビリティ
  • Nonstop Forwarding(NSF;ノンストップ フォワーディング)
  • Stateful Switchover(SSO;ステートフル スイッチオーバー)
  • ATM、POS SPAを使用したAutomatic Protection Switching(APS;自動保護スイッチング)
  • OIR
メモリ
  • デフォルトの512 MB Double Data Rate(DDR)SDRAM
  • オプションで、1 GB DDR SDRAMまでメモリのアップグレードが可能
サポートされるSPA ATM
  • Cisco 2ポートOC-3c/STM-1c ATM SPA
  • Cisco 4ポートOC-3c/STM-1c ATM SPA
POS
  • Cisco 2ポートOC-3c/STM-1c POS SPA
  • Cisco 4ポートOC-3c/STM-1c POS SPA
銅線/チャネライズド
  • Cisco 8ポート チャネライズドT1/E1 SPA
  • Cisco 2ポート クリア チャネルT3/E3 SPA
  • Cisco 4ポート クリア チャネルT3/E3 SPA
  • Cisco 2ポート チャネライズドT3(DS0)SPA
  • Cisco 4ポート チャネライズドT3(DS0)SPA
環境条件
  • 動作温度:0~40°C(32~104°F)
  • 保管温度:-20~70°C(-40~167°F)
  • 相対湿度:10~90%(結露しないこと)
  • 動作高度:-60~2,000 m
MIB(管理情報ベース)
  • Cisco Entity MIB(CISCO-ENTITY-MIB)
  • Cisco Entity Asset MIB
  • CISCO-ENTITY-VENDOR-OIDTYPE-MIB OID
  • Cisco Entity Field-Replaceable Unit(FRU)Control MIB
  • CISCO-ENHANCED-MEMPOOL-MIB
  • CISCO-PROCESS-MIB
  • CISCO-ENVMON-MIB
  • Cisco Entity Alarm MIB
  • SNMP(簡易ネットワーク管理プロトコル)MIB II(RFC 1213)
  • Remote Monitoring(RMON)MIB(RFC 1757)
ネットワーク管理
  • CiscoWorks CiscoViewによるサポート
  • CiscoWorks Resource Manager Essentials(RME)
  • Cisco IP Solution Center(ISC)
物理仕様
  • Cisco 7600シリーズ ルータの1スロットを占有
  • 1台の13スロット シャーシ モデルで、最大12のCisco 7600 SIP-200をサポート
  • Supervisor Engine 720-3Bまたは720-3BXLが必要
  • 寸法(高さ×幅×奥行):4.4×38.9×41.9 cm(1.74×15.3×16.5インチ)
  • 重量:3.8 kg(8.5ポンド)
電力
  • Cisco 7600 SIP-200あたりの電力消費量:160 W
  • Cisco 7600 SIP-200および4個のSPA使用時の最大電力消費量:240 W
インジケータ Cisco 7600 SIP-200のステータス:
  • グリーン(正常)
  • オレンジ(エラー)
準拠規格 CEマーキング
安全性
  • UL 60950
  • CSA C22.2 No. 60950
  • EN60950
  • TS001
  • IEC 60950
  • AS/NZS3260
EMC
  • FCC Part 15クラスA
  • ICES-003クラスA
  • VCCIクラスA
  • EN55022クラスA
  • EN55024
  • EN50082-1
  • CISPR22クラスA
  • ETS-300 386
電気通信規格
  • ITU-T G0.610
  • ITU-T G0.703
  • ITU-T G0.707
  • ITU-T G.783 Sections 9-10
  • ITU-T G.784
  • ITU-T G.803
  • ITU-T G.813
  • ITU-T G.825
  • ITU-T G.826
  • ITU-T G.841
  • ITU-T G.957 Table 3
  • ITU-T G.958
  • ITU-T I.361
  • ITU-T I.363
  • ITU I.432
  • ITU-T Q.2110
  • ITU-T Q.2130
  • ITU-T Q.2140
  • ITU-T O.151
  • ITU-T O.171
  • ETSI ETS 300 417-1-1
  • ACA TS 026(1997)
  • BABT /TC/139(Draft 1e)


発注情報

シスコ製品の購入方法の詳細は、「発注方法」または表3を参照してください。

表3 発注情報

製品番号 製品名
7600-SIP-200 Cisco 7600シリーズSPAインターフェイス プロセッサ-200
7600-SIP-200= Cisco 7600シリーズSPAインターフェイス プロセッサ-200、スペア
MEM-SIP-200-512M Cisco 7600 SIP-200用512 MBメモリ
MEM-SIP-200-512M= Cisco 7600 SIP-200用512 MBメモリ、スペア
MEM-SIP-200-1G Cisco 7600 SIP-200用1 GBメモリ
MEM-SIP-200-1G= Cisco 7600 SIP-200用1 GBメモリ、スペア
