数据中心解决方案

以智能方式存储更多内容

近年来，企业的IT部门每年都面临着50-60%的信息发展速度——根据预测，这种发展速度还将一直持续到2010年以后。今天面临的挑战是，这种信息发展速度的基数越来越庞大。数量到底有多大？我们现在已经开始谈论兆兆字节和千兆兆字节。迎接这种挑战的方式不再只是“存储更多内容”，而必须转变为“以智能方式存储更多内容”。

整合是关键

随着存储要求呈爆炸式增长，保持服务水平和改善数据管理等压力的增大，整合已经变成了多数IT部门的基础设施和 ITM 战略的关键基础。

IT部门通常会开展计划周密和实施得力的整合项目，以便实现以下主要目标：

• 提高对不断变化的应用要求的灵活性和反应能力
• 通过一致的安全性和业务连续性实践改善永续性
• 改善信息生命周期管理
• 为更先进的虚拟化和自动化项目奠定基础

EMC与思科正在通力合作，以便提供一整套解决方案，帮助IT经理制定全面的整合战略。两家公司将共同提供具有以下功能的解决方案和服务：

• 能够在整个基础设施内发挥整合的优势
• 简化IT运作
• 提高业务信息的价值
• 降低成本，保护数据，改善服务

思科与EMC共同提供的整合解决方案包括：

• 强健、可扩展的服务器整合：基于EMC VMware、Cisco Catalyst 与 MDS 交换
• 分支文件服务器与存储整合：基于 EMC Celerra 与思科广域应用服务（WAAS）
• 多级存储与SAN整合：基于 EMC DMX-3、CX3 与 Cisco MDS 导向器级光纤交换机
• 异构业务连续性与灾难恢复：基于EMC RecoverPoint 与Cisco MDS SANTap。

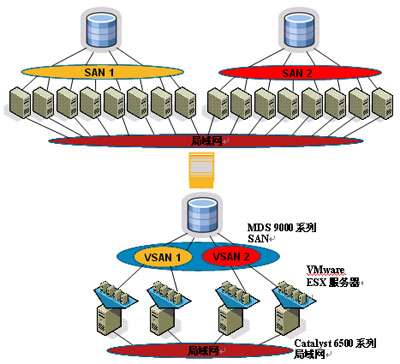

强健、可扩展的服务器整合
虚拟机（VM）的使用大大改变了数据中心的面貌。多数机构都因数据中心内部署了多种物理服务器而面临成本和复杂性问题。  VMware 能够解决很多问题，因为它不但将多种应用环境整合为一台物理服务器，还能完全隔离顾客操作系统和应用。 思科的Catalyst 6500 系列局域网交换机和EMC Connectrix/Cisco MDS 9000 系列 SAN 交换机能够提供所需的安全性、隔离和性能，保证VMware部署的实现不会牺牲任何服务水平和法规遵从性。	对客户的好处 将硬件和操作成本降低50% 将调配新服务器的时间缩短70% 每使一台服务器的负载虚拟化，每年就能多节约3000美元 整合型服务器与SAN 简化数据中心基础设施管理 充分利用强大的服务器，提高服务器资源的利用率 利用VSAN实现安全、容错的SAN整合 调配服务器、存储和SAN资源时提高灵活性 解决方案组件 EMC Connectrix/Cisco MDS 9000 系列SAN 交换机 Cisco Catalyst  6500 系列 局域网 交换机 VMware ESX 服务器

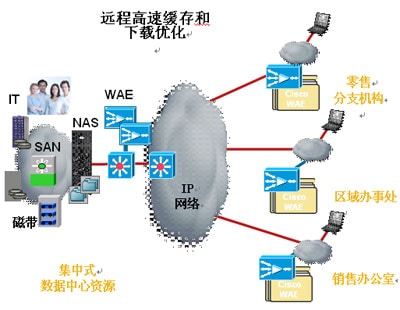

分支文件服务器与存储整合
IT部门都希望将文件服务器和存储集中在数据中心内，并改善广域网应用性能。但是，他们正面临应用饶舌、带宽消耗以及对广域网拥堵和包丢失等情况敏感等问题。 未采用应用交付技术的分布式应用通常会面临以下问题： 信息增长速度快，利用率低 管理成本高，未实现标准化，不能满足法规遵从要求 数据保护差，恢复故障概率高 网络负担重，应用性能低 利用Cisco WAAS和EMC Celerra，企业环境不但能降低服务器、软件、管理和维护成本，还能改善性能，降低应用的广域网带宽消耗。	对客户的好处 降低分布式独立服务器和存储的高管理成本 缩短向远程站点推广新应用的时间，降低其复杂性 实现远程/分支站点资源的标准化 实施集中式数据保护战略，改善SLA 整合型文件服务器与存储 广域网应用访问提供近局域网性能 集中管理数据，在实施数据保护战略时提高灵活性 保护和保证数据的一致性和完整性 提高中央资源的利用率 解决方案组件 EMC Celerra Cisco WAAS

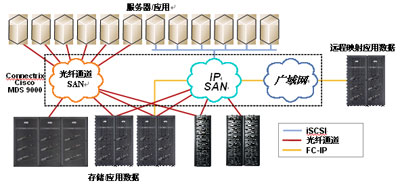

多级存储与SAN整合
近年来，企业部署了很多厂商专用SAN，并建立了很多“SAN孤岛”，因而无法满足各种性能、可用性和成本要求，无法达到要求的服务水平。 如果能够支持高密度的导向器级平台，并能够在Cisco MDS 9000平台上支持多个分立的虚拟矩阵（VSAN），就能够使EMC 存储整合上升到一个新水平。另外，由于Cisco MDS 9500导向器级交换机系列还允许同时在平台上安装新老MDS 9000型号，因而能提供业内领先的投资保护。 利用对iSCSI、FCIP和FICON的集成式多协议支持，客户可以进一步将多种环境整合到EMC Connectrix—思科SAN中。集成式iSCSI协议允许中低端服务器访问SAN。这些服务器能够以更低的成本完全利用整合型EMC CLARiiON和DMX存储，因为它只需要使用服务器的标准网络接口卡（NIC），而不需要光纤通道HBA。	对客户的好处 快速部署新应用和服务 充分利用共享存储资源/池状存储，改善成本管理 将SAN与错误隔离功能整合在一起，就好像仍然是以前的SAN孤岛一样 整合型存储与SAN 简化数据中心基础设施管理 充分发挥和提高存储资源的潜力 利用VSAN实现安全、容错的SAN整合 调配服务器、存储和SAN资源时提高灵活性 解决方案组件 EMC Connectrix/Cisco MDS 9000系列 SAN交换机 EMC CLARiiON与DMX存储

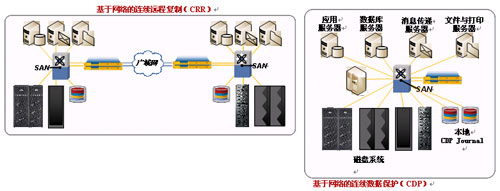

异构业务连续性与灾难恢复
决定应该用哪种技术保护本地或远程数据，是一个非常棘手的问题。企业的目标是：快速恢复数据，尽量少丢失数据，并实现经济高效性。怎样才能实现这些目标呢？ EMC® RecoverPoint 是为整个数据中心开发的全面数据保护解决方案，能够提供连续数据保护（CDP），并利用CDP在远程站点提供连续远程复制（CRR）。RecoverPoint不但防止公司的数据因出现服务器故障或最终用户错误等常见问题而丢失，还能防止灾难性事件摧毁整个数据中心。 Cisco MDS 存储服务模块（SSM）得到了Connectrix Cisco MDS 9216、9506、9509和9513交换机以及EMC RecoverPoint设备的支持，为异构企业环境建立了一种集成式解决方案，能够提供前所未有的功能、可管理性、灵活性和性能。	对客户的好处 获得异类服务器、应用和存储系统支持 恢复到任意时间点，防止数据遭到破坏 实施高性能的智能矩阵（无代理）数据保护操作 可扩展的高性能无代理异构数据保护 CRR提供企业级数据复制，能够恢复到任意时间点，全面保护站点免受灾难破坏 CDP能够存储变化了的数据和时间，以及应用专用书签，以便立即恢复到任意时间点，而且不丢失数据。 独特的带宽压缩与双向复制与有保证的写顺序一致性结合在一起，突破了当今的距离/延迟限制 解决方案组件 EMC Connectrix/Cisco MDS 9000 系列SAN 交换机，配有SSM 模块 EMC RecoverPoint 设备

EMC 型号	思科型号	数量
交换机
MDS-9216A-00	交换机 DS-C9216A-K9 CON-ETSPR-9216K CON-ETSPP-9216K DS-9200-KIT-EMC DS-SFP-FC-2G-SW	1 1 1 1 16
MDS-9216i-00	交换机 DS-C9216I-K9 CON-ETSPR-9216I CON-ETSPP-9216I DS-SFP-FC-2G-SW DS-SFP-FCGE-SW DS-9200-KIT-EMC	1 1 1 14 2 1
MDS-9124	交换机 DS-C9124-K9 CON-ETSPR-C9124 CON-ETSPP-C9124 DS-9124-KIT-EMC DS-SFP-FC4G-SW	1 1 1 1 8
MDS-9124-PWR	可选电源 DS-C24-300AC=	1
MDS-9124-8UPG	8 端口升级 M9124PL8-4G= DS-SFP-FC4G-SW	1 8

第2代导向器
MDS-9513	MDS 528 端口导向器（需要3.0或更高） DS-C9513         MDS 9513 机箱 DS-13SLT-FAB1  MDS 9513 交叉矩阵 DS-X9530-SF2-K9   MDS Supervisor 2 DS-CAC-6000WMDS 6000W 电源 DS-9513-KIT-EMC MDS 9513 附件 CON-ETSPP-9530TMDS Supervisor 2 保修 CON-ETSPR-9530TMDS Supervisor 2 保修 CON-ETSPP-C9513MDS 9513 机箱保修 CON-ETSPR-C9513MDS 9513 机箱保修	1 2 2 2 1 2 2 1 1
MDS-9509-V2	9509 配有 Sup2 和3000W PS （需要3.0或更高） DS-C9509         MDS 9509 机箱 DS-X9530-SF2-K9   MDS Supervisor 2 DS-CAC-3000WMDS 3000W 电源 DS-9509-KIT-EMC MDS 9509 附件 CON-ETSPP-C9509MDS 9509 机箱保修 CON-ETSPR-C9509MDS 9509 机箱保修 CON-ETSPR-9530TMDS Supervisor 2 保修 CON-ETSPP-9530TMDS Supervisor 2 保修	1 2 2 1 1 1 2 2
MDS-9506-V2	9506 配有 Sup2 和 1900W PS（需要3.0或更高） DS-C9506         MDS 9506 机箱 DS-X9530-SF2-K9   MDS Supervisor 2 DS-CAC-1900WMDS 1900W 电源 DS-9506-KIT-EMC MDS 9506 附件 CON-ETSPR-C9506MDS 9506 机箱保修 CON-ETSPP-C9506MDS 9506 机箱保修 CON-ETSPP-9530TMDS Supervisor 2 保修 CON-ETSPR-9530TMDS Supervisor 2 保修	1 2 2 1 1 1 2 2

板卡
MDS-PBI-8	8 端口IP板卡 DS-X9308-SMIP CON-ETSPR-9308I CON-ETSPP-9308I	1 1 1
MDS-PBFI-1402	14FC + 2IP 板卡 DS-X9302-14K9 CON-ETSPR-9302K CON-ETSPP-9302K DS-SFP-FC-2G-SW DS-SFP-FCGE-SW	1 1 1 14 2
MDS-SSM-32	32 端口SSM 模块 DS-X9032-SSM CON-ETSPR-9032S CON-ETSPP-9032S DS-SFP-FC-2G-SW	1 1 1 32
第2代板卡
MDS-PBF-12SW+	MDS 12 端口 4Gb 端口板卡 DS-X9112=      MDS 12端口 4Gb线卡 DS-SFP-FC4G-SW 光学器件 (SFP) CON-ETSPP-9112FMDS 12端口线卡保修 CON-ETSPR-9112FMDS 12端口线卡保修	1 12 1 1
MDS-PBF-24SW+	MDS 24 端口 4Gb 端口板卡 DS-X9124=      MDS 24端口 4Gb线卡 DS-SFP-FC4G-SW 光学器件 (SFP) CON-ETSPP-9124FMDS 24端口线卡保修 CON-ETSPR-9124FMDS 24端口线卡保修	1 24 1 1
MDS-PBF-48SW+	MDS 48 端口 4Gb 端口板卡 DS-X9148=      MDS- 48端口4Gb线卡 DS-SFP-FC4G-SW 光学器件 (SFP) CON-ETSPR-9148FMDS 48端口线卡保修 CON-ETSPP-9148FMDS 48端口线卡保修	1 48 1 1
MDS-PBF-24LR	24 端口 4Gb远程端口板卡 DS-X9124 DS-SFP-FC4G-LW CON-ETSPP-9124F CON-ETSPR-9124F	1 24 1 1

第2代板卡
MDS-PBF-24MR	24 端口 4Gb 中程端口板卡 DS-X9124 DS-SFP-FC4G-MR CON-ETSPP-9124F CON-ETSPR-9124F	1 24 1 1
MDS-PBF-4LR	4 端口 10Gb 远程端口板卡 DS-X9704 DS-X2-FC10G-LR CON-ETSPR-9704F CON-ETSPP-9704F	1 4 1 1
MDS-PBF-4SR	4 端口 10Gb 短程端口板卡 DS-X9704 DS-X2-FC10G-SR CON-ETSPR-9704F CON-ETSPP-9704F	1 4 1 1
软件
MDS-FCIP-9500	9500系列的8端口FCIP许可证 M9500EXT1EK9	1
MDS-FCIP-9200	9500系列的8端口FCIP许可证 M9200EXT1EK9	1
MDS-FCIP4-9500	9500系列的4端口FCIP许可证 M9500EXT14EK9	1
MDS-FCIP4-9200	9500系列的4端口FCIP许可证 M9200EXT14EK9	1
MDS-FCIP2-9500	9500系列的2端口FCIP许可证 M9500EXT12EK9	1
MDS-FCIP2-9200	9500系列的2端口FCIP许可证 M9200EXT12EK9	1
MDS-ENT-9500	MDS 9500系列的企业许可证 M9500ENT1EK9 CON-ETSSU-95ENT	1 1
MDS-ENT-9200	MDS 9200系列的企业许可证 M9200ENT1EK9 CON-ETSSU-92ENT	1 1
MDS-ENT-9100	MDS 9100系列的企业许可证 M9100ENT1EK9 CON-ETSSU-91ENT	1 1
MDS-MAIN-9500	9500系列的大型机许可证 M9500FIC1EK9 CON-ETSSU-95FIC	1 1
MDS-MAIN-9200	9200系列的大型机许可证 M9200FIC1EK9 CON-ETSSU-92FIC	1 1

软件
MDS-FMS-9500	9500系列的Fabric Manager许可证 M9500FMS1EK9 CON-ETSSU-95FMS	1 1
MDS-FMS-9200	9200系列的Fabric Manager 许可证 M9200FMS1EK9 CON-ETSSU-92FMS	1 1
MDS-FMS-9100	9100系列的Fabric Manager 许可证 M9100FMS1EK9 CON-ETSSU-91FMS	1 1
MDS-SSE-9500	9500系列的 Storage Service Enabler许可证 M9500SSE1EK9 CON-ETSSU-95SSE	1 1
MDS-SSE-9200	9200系列的Storage Service Enabler 许可证 M9200SSE1EK9 CON-ETSSU-92SSE	1 1
光学模块
MDS-TRI-SW	1Gbps 以太网，2Gbps FC 短波 DS-SFP-FCGE-SW	1
MDS-TRI-LW	1Gbps 以太网，2Gbps FC长波 DS-SFP-FCGE-LW	1
MDS-4G-LR10K	4Gb 远程光学模块 DS-SFP-FC4G-LW	1
MDS-4G-MR4K	4Gb 中程光学模块 DS-SFP-FC4G-MR	1
电源线
MDS-PW9513-US	9513 电源线4件套 – 美国/日本 CAB-9K16A-US1=	4
MDS-PW9513-TWS	9513 电源线4件套 – 美国/日本 Twistlock CAB-9K16A-US2=	4
MDS-PW9513-CH	9513 电源线4件套 – 中国 CAB-9K16A-CH=	4
MDS-PW9513-EU	9513 电源线4件套 – 欧洲 CAB-9K16A-EU=	4
MDS-PW9513-INT	9513 电源线4件套 – 国际 CAB-9K16A-INT=	4
MDS-PW9513-ISR	9513 电源线4件套 – 以色列 CAB-9K16A-ISR=	4
MDS-PW9513-SA	9513 电源线4件套 – 南非 CAB-9K16A-SA=	4
MDS-PW9513-SW	9513 电源线4件套 – 瑞士 CAB-9K16A-SW=	4
