您的模拟电话适配器 (ATA) 可用于将模拟电话或传真机等模拟设备连接到网络。所连接的设备就可以像网络中的 IP 电话一样使用。
新的模拟电话适配器 (ATA) 有两个接口:
两个 RJ11 端口用于模拟设备
RJ45 端口用于以太网
ATA 上的发光二极管 (LED) 指示状态。
使用箱内随附的组件安装您的 ATA。
ATA 191 是一款紧凑型、易安装设备。下图显示 ATA 191 的顶面板和后面板。
两个 RJ-11 FXS(外部交换站)端口 - ATA 191 支持两个可以连接到任何标准模拟电话设备的独立 RJ-11 电话端口。每个端口可支持语音呼叫或传真会话,并且两个端口可以同时使用。
ATA 191 有一个 WAN 网络端口 — 一个 RJ-45 10/100BASE-T 数据端口,可将计算机等具有以太网功能的设备连接至网络。您可使用此端口连接到网络交换机或运行 Cisco Unified Communications Manager 的计算机。
注 | ATA 网络端口执行双工和速度自动协商。它支持 10/100 Mbps 速度,全双工运行。 |
项目 |
说明 |
||
---|---|---|---|
电源 LED 指示灯 |
绿色常亮:系统已成功启动,可随时使用。 绿色缓慢闪烁: 系统正在启动中。 绿色快速闪烁三次,然后重复:系统无法启动。 熄灭:电源已关闭。 |
||
网络 LED 指示灯 |
绿色闪烁:正在通过 WAN 端口传输或接收数据。 熄灭:无链路。 |
||
电话 1 LED 指示灯 电话 2 LED 指示灯 |
绿色常亮:挂机。 绿色缓慢闪烁:摘机。 绿色快速闪烁三次,然后重复:模拟设备注册失败。 熄灭:端口未配置。 |
||
问题报告工具 (PRT) 按键 |
按此按键可使用问题报告工具创建问题报告。
|
||
问题报告工具 (PRT) LED 指示灯 |
琥珀色闪烁:PRT 正在准备问题报告的数据。 琥珀色快速闪烁:PRT 正在发送问题报告日志给 PRT 服务器。 绿色常亮 5 秒后熄灭:PRT 报告已成功发送。 红色闪烁:PRT 报告失败。再次按 PRT 按键可关闭 LED 指示灯。关闭之后,再按就会触发新的 PRT 报告。 |
项目 |
说明 |
---|---|
RESET |
要重新启动 ATA,请使用别针或类似物品短暂按住此按键。 要恢复出厂默认设置,请按住按键 10 秒钟。 |

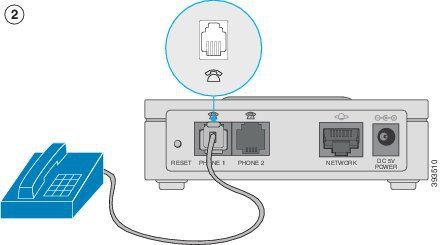

PHONE 1 |
使用 RJ-11 电话电缆连接模拟电话或传真机。 |
PHONE 2 |
使用 RJ-11 电话电缆连接另一台模拟电话或传真机。 |
NETWORK |
使用以太网电缆连接到网络。 |

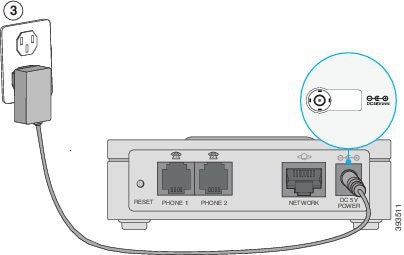

DC 5V POWER |
使用随附的电源适配器连接电源。 |
在安装之前,请确保您拥有以下设备:
以太网电缆以连接到您的网络
模拟电话或传真计算机以连接到您 ATA
电话电缆以连接电话
不间断电源 (UPS) 以提供备用电源
您可以将 ATA 安放桌面上或将其挂在墙壁上。
小心 | 为防止 ATA 过热,不可在温度超过建议的最高环境温度 40°C (104°F) 的区域中操作 ATA。 |
将 ATA 放到电源插座附近的平整表面上。
警告 | 不要在 ATA 上放置任何东西;重物可能致其损坏。 |

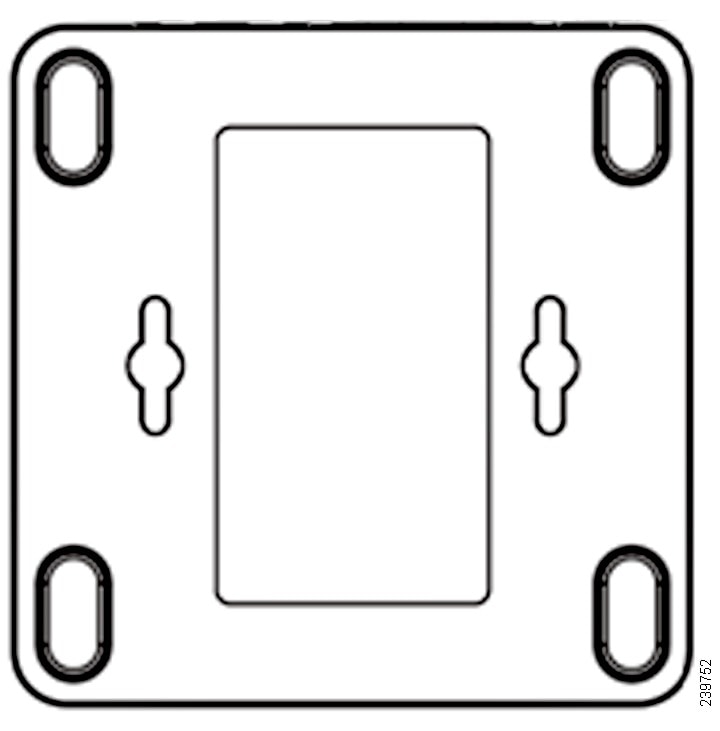

ATA 底部面板上有两个壁挂安装槽。要将 ATA 挂在墙上,您需要安装硬件(未随附)。建议硬件如图所示(未按比例)。
建议硬件(未随附):两个六角盘头、5/8 寸自攻螺钉并配石膏板安装锚。
注 | 不安全的安装可能损坏 ATA 甚至致人受伤。Cisco 对不安全的壁挂安装导致的损失概不承担任何责任。 |
步骤 1 | 确定您想要安装设备的位置。确保表面光滑、平整并且干燥。 |
步骤 2 | 在表面上钻两个相距 58 毫米(约 2.28 英寸)的引导孔。 |
步骤 3 | 两个孔中各插入一个螺钉,螺钉头下侧和墙面之间留 5 毫米(0.1968 英寸)的距离。 |
步骤 4 | 将设备壁挂槽放在螺钉上,然后将设备向下滑,直到螺钉严密地嵌在壁挂槽中。 |
根据您的系统配置,您的 ATA 支持以下部分或全部呼叫功能:
转接(询问转接或监管转接)— 在这类转接中,您与接收方通话后再完成转接。
转接(无人参与或无人监管)— 在这类转接中,您完成转接并在接收方应答之前挂机。
会议
保留和恢复
主叫方 ID
呼叫等待
呼叫代答
快速拨号
音乐保持
共享线路
语音信箱 — 此功能没有可视指示灯,但在您摘机时有语音留言提示音,指示您有语音留言。有些模拟电话的 LCD 屏幕较大,可能会显示语音信箱图标。
插入
呼叫前转
重拨
