在Nexus 3000中部署网段路由MPLS上的第3层EVPN [Ospf / iBGP]
简介
本文档介绍如何在Nexus 3000产品上部署/配置分段路由MPLS上的第3层EVPN。
先决条件
要求
Cisco 建议您了解以下主题：
- 边界网关协议 (BGP)
- L3VPN
- EVPN
- 分段路由
使用的组件
本文档中的信息基于以下软件和硬件版本：
- 主干硬件 — N9K-C92160YC-X，运行9.2(3)
- 枝叶硬件 — N3K-C31108PC-V，运行9.3(3)
本文档中的信息都是基于特定实验室环境中的设备编写的。本文档中使用的所有设备最初均采用原始（默认）配置。如果您使用的是真实网络，请确保您已经了解所有命令的潜在影响。
背景信息
MPLS L3VPN重述
VPN是：
-
基于IP的网络，通过公共基础设施提供专用网络服务。
-
允许通过Internet或其他公共或专用网络彼此私下通信的一组站点。
传统VPN是通过为VPN中的所有站点配置全网状隧道或永久虚电路(PVC)而创建的。这种类型的VPN不易维护或扩展，因为添加新站点需要更改VPN中的每个边缘设备。
基于MPLS的VPN在第3层创建，并基于对等体模型。对等模式使服务提供商和客户能够交换第3层路由信息。服务提供商在客户地点之间中继数据，无需客户参与。
MPLS VPN比传统VPN更易于管理和扩展。将新站点添加到MPLS VPN时，只需更新为客户站点提供服务的服务提供商的边缘路由器。
以下是MPLS VPN的组件：
-
提供商(P)路由器 — 提供商网络核心中的路由器。PE路由器运行MPLS交换，不将VPN标签附加到路由的数据包。VPN标签用于将数据包转发到正确的专用网络或客户边缘路由器。
-
PE路由器 — 根据接收VPN标签的接口或子接口将VPN标签附加到传入数据包，并且还附加MPLS核心标签的路由器。PE路由器直接连接到CE路由器。
-
客户(C)路由器 — Internet服务提供商(ISP)或企业网络中的路由器。
-
客户边缘(CE)路由器 — ISP网络上连接到网络上PE路由器的边缘路由器。CE路由器必须与PE路由器进行接口。
带L3VPN的EVPN概述(MPLS SR)
数据中心(DC)部署已采用VXLAN EVPN（或）MPLS EVPN，其优势包括EVPN控制平面学习、多租户、无缝移动性、冗余和更轻松的POD添加。同样，CORE是基于标签分发协议(LDP)的MPLS L3VPN网络，或从基于传统MPLS L3VPN LDP的底层过渡到更复杂的解决方案，如分段路由(SR)。
网段路由的优点包括：
-
统一IGP和MPLS控制平面
-
更简单的流量工程方法
-
更轻松的配置
-
SDN采用
EVPN(RFC 7432)是基于BGP MPLS的解决方案，已用于虚拟化数据中心网络中的下一代以太网服务。它使用多个构建块，如来自现有MPLS技术的RD、RT和VRF。
NXOS 7.0(3)I6(1)版本中引入的基于SR的L3 EVPN使用带MPLS封装的EVPN第5类路由。它为演进的数据中心服务提供多租户、可扩展性和高性能。
| 传统MPLS L3 VPN | 基于SR的MPLS L3 VPN |
| 主要构建块：RD、RT和VRF | 主要构建块：RD、RT和VRF |
| 传输的底层：IGP、LDP和RSVP-TE | 传输的底层：IGP/BGP-LU和SR-TE |
| 服务的重叠层：VPNv4和VPNv6 | 服务的重叠层：EVPN |
限制
Nexus C31108PC-V中不支持L2-EVPN,N9K云扩展适合任何SR部署，因为需要考虑扩展。
网络图
配置
高级配置
- 安装功能
- 配置IP地址 — 底层
- 配置IGP -OSPF
- 配置MP-BGP
- 配置VLAN和EVPN重叠
- 在主机和枝叶之间配置e-BGP

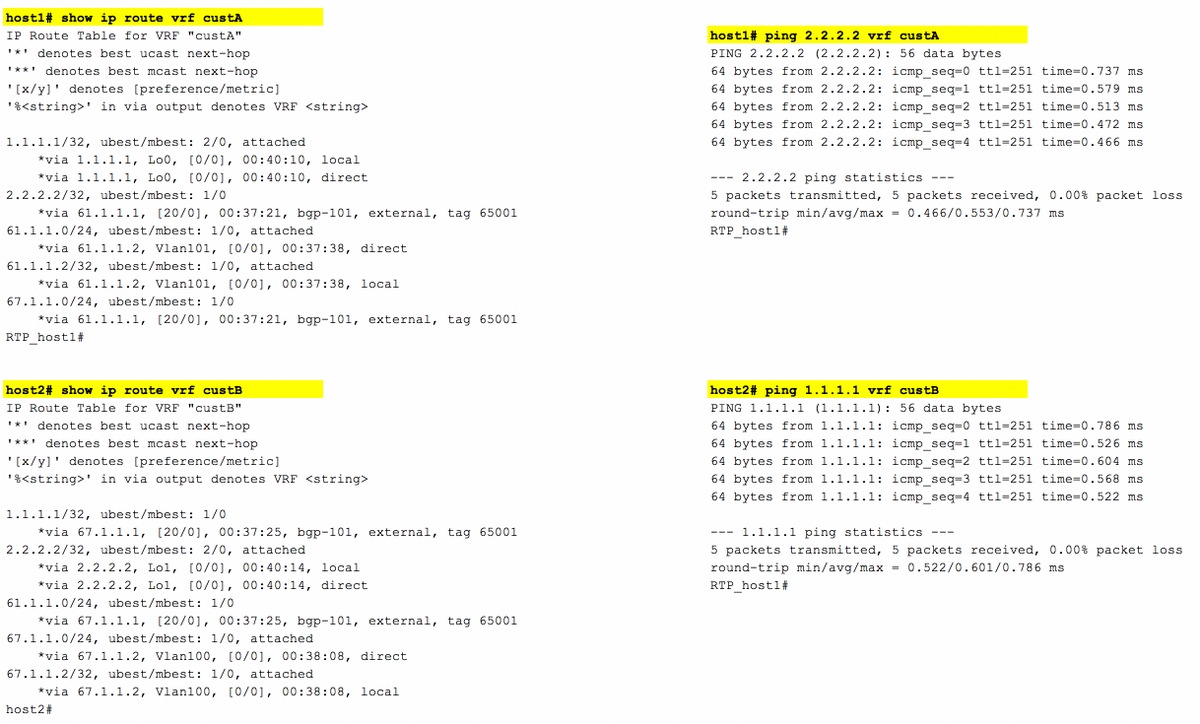

验证
