この製品のマニュアルセットは、偏向のない言語を使用するように配慮されています。このマニュアルセットでの偏向のない言語とは、年齢、障害、性別、人種的アイデンティティ、民族的アイデンティティ、性的指向、社会経済的地位、およびインターセクショナリティに基づく差別を意味しない言語として定義されています。製品ソフトウェアのユーザーインターフェイスにハードコードされている言語、RFP のドキュメントに基づいて使用されている言語、または参照されているサードパーティ製品で使用されている言語によりドキュメントに例外が存在する場合があります。シスコのインクルーシブランゲージに対する取り組みの詳細は、こちらをご覧ください。
このドキュメントは、米国シスコ発行ドキュメントの参考和訳です。リンク情報につきましては、日本語版掲載時点で、英語版にアップデートがあり、リンク先のページが移動/変更されている場合がありますことをご了承ください。あくまでも参考和訳となりますので、正式な内容については米国サイトのドキュメントを参照ください。
(注) |
FabricPath と会話型学習を実行するには、Cisco Nexus 7000 シリーズ シャーシに F シリーズ モジュールを取り付けている必要があります。 |
この章では、Cisco NX-OS デバイスで FabricPath スイッチングを設定する方法について説明します。
ご使用のソフトウェア リリースで、このモジュールで説明されるすべての機能がサポートされているとは限りません。最新の警告および機能情報については、https://tools.cisco.com/bugsearch/ の Bug Search Tool およびご使用のソフトウェア リリースのリリース ノートを参照してください。このモジュールに記載されている機能の詳細、および各機能がサポートされているリリースのリストについては、「新機能および変更された機能に関する情報」の章または以下の「機能の履歴」表を参照してください。
FabricPath スイッチングは、レイヤ 2 レベルでのマルチパス ネットワーキングを可能にします。FabricPath ネットワークはベストエフォート方式でパケットを送信します(クラシカル イーサネット(CE)に類似)が、FabricPath ネットワークはレイヤ 2 トラフィックに対して複数のパスを使用できます。FabricPath ネットワークでは、ブロッキング ポートを使用するスパニング ツリー プロトコル(STP)を実行する必要はありません。代わりに、一部ではレイヤ 3 接続や IP 設定の必要のないレイヤ 2 接続だけが利用される複数のデータセンターにまたがって FabricPath を使用できます。
FabricPath カプセル化によって、MAC モビリティとサーバ バーチャライゼーションが実現します。つまり、レイヤ 2 ノードが物理的に移動されても、仮想マシンに同一の MAC アドレスと VLAN アソシエーションが保持されます。また、FabricPath によって、複数のデータセンターにまたがるレイヤ 2 の LAN 拡張が可能になるため、ディザスタ リカバリ操作や、データベースなどのクラスタリング アプリケーションにも役立ちます。また、FabricPath は高性能で低遅延のコンピューティングに非常に有用です。
ユニキャスト、ブロードキャスト、およびマルチキャスト パケットに対して機能する単一のコントロール プレーンには、FabricPath とともにレイヤ 2 Intermediate System-to-Intermediate System(IS-IS)プロトコルを使用します。これは純粋なレイヤ 2 ドメインであり、スパニングツリー プロトコル(STP)を実行する必要はありません。この FabricPath レイヤ 2 IS-IS は、レイヤ 3 IS-IS とは別個のプロセスです。
Cisco NX-OS リリース 5.1 以降で F シリーズ モジュールを使用するときには、会話ベースの MAC 学習スキーマがサポートされます。会話型学習は、FabricPath(FP)と CE VLAN の両方に適用できます。FabricPath および会話型 MAC アドレス ラーニングを使用すると、デバイスが学習しなければならない MAC アドレスがはるかに減少し、それによって MAC テーブルが縮小し、管理しやすくなります。

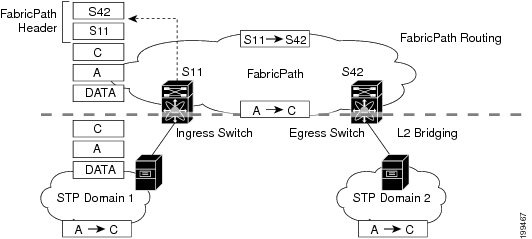

フレームが FabricPath ネットワークに入るとき、システムは新しい FabricPath ヘッダーを使ってレイヤ 2 フレームをカプセル化します。FabricPath ネットワークに参加した各 FabricPath デバイスに割り当てられるスイッチ ID は、FabricPath ヘッダーの外側の MAC 宛先アドレス(ODA)および外側の MAC 発信元アドレス(OSA)として使用されます。以下の図は、クラシカル イーサネット(CE)フレームをカプセル化する FabricPath ヘッダーを示しています。
FabricPath ネットワークの入力エッジ ポートでカプセル化が適用され、FabricPath ネットワークの出力エッジ ポートでフレームがカプセル解除されます。FabricPath ネットワーク内のすべてのポートは、階層型 MAC アドレスのみを使用する FabricPath ポートです(FabricPath インターフェイスの設定の詳細については、第 3 章「FabricPath インターフェイスの設定」を参照してください)。この機能により、FabricPath ネットワークのコアにある MAC テーブルのサイズが大幅に減少します。
FabricPath ネットワーク内の各デバイスに、一意のスイッチ ID が自動的に割り当てられます。任意で、FabricPath デバイスのスイッチ ID を設定できます。
外側の送信元アドレス(OSA)は、フレームが FabricPath ネットワークに入るデバイスの FabricPath スイッチ ID であり、外側の宛先アドレス(ODA)は、フレームが FabricPath ネットワークから出るデバイスの FabricPath スイッチ ID です。フレームが FabricPath ネットワークから出ると、FabricPath デバイスは FabricPath ヘッダーを除去し、元の CE フレームが引き続き CE ネットワーク上で処理されます。レイヤ 2 IS-IS プロトコルがトポロジ情報を送信する FabricPath ネットワークでは、OSA および ODA だけが使用されます。FabricPath の ODA および OSA は、標準の MAC 形式(xxxx.xxxx.xxxx)になります。
FabricPath の階層型 MAC アドレスは、予備の EtherType 0x8903 を伴います。
フレームが最初にカプセル化されるときに、存続時間(TTL)が 32 に設定されます。任意に、マルチキャストおよびユニキャスト トラフィックの TTL 値を設定することもできます。FabricPath ネットワーク内のホップごとに、各スイッチで TTL が 1 つずつ減算されます。TTL が 0 に達すると、そのフレームは廃棄されます。これにより、ネットワーク内に生じる可能性のある連続ループが防止されます。
FabricPath ヘッダー内のフォワーディング タグ(FTag)によって、パケットが FabricPath ネットワーク全体を通過する複数のパスから 1 つのパスが指定されます。FabricPath ネットワークに入るマルチデスティネーション パケットには、FTag で指定されたパスが使用されます。FTag は、ソフトウェアがトポロジから学習する固定ルートです。FTag は 10 ビットのフィールドで、1 ~ 1023 の値を指定できます(トポロジと複数パスの詳細については「FabricPath フォワーディングの設定」を参照してください)。
この FTag は、フレームが FabricPath ネットワークに入るときにエッジ ポートで割り当てられ、その FabricPath ネットワーク内のすべての後続 FabricPath スイッチで使用されます。各 FTag は 1 つの FabricPath トポロジ内で一意です。
FabricPath ネットワーク内のインターフェイスは FabricPath レイヤ 2 IS-IS プロトコルのみを実行します。FabricPath レイヤ 2 IS-IS によってトポロジ情報が動的に検出されるため、FabricPath ネットワークで STP を実行する必要はありません。
FabricPath レイヤ 2 IS-IS は動的なリンクステート ルーティング プロトコルであり、ネットワーク トポロジ内の変更を検出し、ネットワーク内の他のノードへのループフリー パスを計算します。各 FabricPath デバイスには、ネットワークの状態が記述されるリンクステート データベース(LSDB)が保持されます。各デバイスは、そのデバイスに隣接するリンクのステータスを更新します。FabricPath デバイスは、既存のすべての隣接関係を通して、LSDB にアドバタイズメントとアップデートを送信します。FabricPath パケットは、標準の IS-IS で IPv4/IPv6 アドレス ファミリに使用されるアドレスではなく、それぞれのレイヤ 2 宛先 MAC アドレスに移動するので、FabricPath レイヤ 3 IS-IS プロトコル パケットが標準のレイヤ 2 IS-IS パケットと競合することはありません。
システムによって FabricPath コア ポートで hello パケットが送信され、隣接関係が形成されます。IS-IS 隣接関係が形成されると、FabricPath ユニキャスト トラフィックは、(最大 16 個のユニキャスト トラフィック用パスを提供する)レイヤ 2 IS-IS の等コスト マルチパス(ECMP)機能を使用して、トラフィックを転送します。
FabricPath ネットワーク内では、すべてのユニキャスト、マルチキャスト、およびブロードキャスト トラフィックに単一のコントロール プレーン プロトコル、レイヤ 2 IS-IS を使用します。基本的な FabricPath 機能を使用する場合には、デフォルト トポロジを使用できるため、レイヤ 2 IS-IS を設定する必要はありません。デバイスで FabricPath をイネーブルにすると、コントロール プレーンのレイヤ 2 IS-IS が自動的に起動し、実行されます。
ループフリーのレイヤ 2 IS-IS プロトコルは、トポロジに 2 つのツリーを作成します。一方のツリーは未知のユニキャスト、ブロードキャスト、およびマルチキャスト トラフィックを伝送し、もう一方のツリーはロードバランスが行われたマルチキャスト トラフィックを伝送します。システムは、両方のツリーでマルチキャスト トラフィックのロード バランスを実行します(ツリーおよびトポロジの詳細については「FabricPath フォワーディングの設定」を参照)。
FabricPath レイヤ 2 IS-IS は標準的な IS-IS プロトコルに基づいており、FabricPath 環境向けに次の拡張機能を備えています。
FabricPath には、IS-IS 標準に規定される階層型のレイヤ 1/レイヤ 2 ルーティングのない、単一の IS-IS 領域があります。FabricPath ネットワーク内のすべてのデバイスは、単一のレイヤ 1 領域に存在します。
VLAN とトポロジのセット 1 つにつき、複数の IS-IS インスタンスを実行できます。
システムは、レイヤ 3 IS-IS インスタンスに使用される MAC アドレスとは異なる MAC アドレスを使用します。
システムは、標準の IS-IS にはない、スイッチ ID 情報を伝送する新しいサブ TLV を追加します。この機能によって、既存の IS-IS プロトコルの実装を介してレイヤ 2 情報を交換できます。
それぞれの FabricPath レイヤ 2 IS-IS インスタンス内で、各デバイスは、Shortest-Path First(SPF)アルゴリズムを使ってネットワーク内の他のそれぞれのデバイスへの最短パスを計算します。このパスは、ユニキャスト FabricPath フレームの転送に使用されます。FabricPath レイヤ 2 IS-IS は標準の IS-IS 機能を使用して、特定の 1 つの宛先デバイスについて最大 16 個のルートを設定します。システムは、使用可能な複数の同等コスト パラレル リンクを使用して、同等コストの複数パス(ECMP)を提供します。
FabricPath IS-IS では、(FTag によって識別される)ブロードキャストおよびマルチキャスト ツリーの構築をサポートするために、標準の IS-IS に一定の修正が加えられています。具体的には、システムは FabricPath を使用して、マルチデスティネーション トラフィック転送用の 2 つのループフリー ツリーを構築します。
FabricPath ネットワーク内のデバイス間で隣接関係が確立されると、システムはすべてのネイバーにアップデート情報を送ります。
デフォルトでは、設定しなくても FabricPath でレイヤ 2 IS-IS を実行できますが、レイヤ 2 IS-IS パラメータの一部を調整することもできます(任意で IS-IS パラメータを設定する方法については「高度な FabricPath 機能」を参照してください)。
また、FabricPath IS-IS を使用すると、定常状態の各スイッチ ID を FabricPath ネットワーク内で確実に一意にすることができます。FabricPath ネットワークをマージすると、スイッチ ID が競合する可能性があります。ID がすべて動的に割り当てられる場合、FabricPath IS-IS は、いずれのネットワークでも FabricPath トラフィックに影響が及ばないようにこの競合を解決します。
(注) |
会話型 MAC ラーニングを使用するには、Cisco Nexus 7000 シリーズ シャーシ内の F シリーズ モジュールで作業している必要があります。 |
従来の MAC アドレス ラーニングでは、各ホストはネットワーク上の他すべてのデバイスの MAC アドレスを学習します。VLAN に会話型学習を設定すると、関連付けられたインターフェイスは、そのインターフェイスとアクティブに会話している MAC アドレスだけを学習します。すべてのインターフェイスが F シリーズ モジュールですべての MAC アドレスを学習する必要があるとは限りません(したがって、MAC アドレス テーブルのサイズは大幅に減少します)。
Cisco NX-OS リリース 5.1 以降で F シリーズ モジュールを使用すると、MAC 学習プロセスを最適化できます。会話型 MAC ラーニングは、VLAN ごとに設定します。すべての FabricPath VLAN では常に会話型学習が使用されます。このモジュールで、CE VLAN に会話型学習を設定することもできます。(CE と FabricPath VLAN の詳細情報については、「FabricPath フォワーディングの設定」を参照してください。)
F シリーズ モジュールには、16 個の転送エンジン(FE)が搭載されており、MAC ラーニングはそのうち 1 つの FE のみで行われます。各 FE は、モジュールにある他の 15 個の FE とは無関係に MAC アドレス ラーニングを実行します。インターフェイスは、対象の FE を介して入力または出力される MAC に関する MAC アドレス テーブルだけを保持します。インターフェイスは、モジュールにある他の 15 個の FE の MAC アドレス テーブルを保持する必要はありません。
各 F シリーズ モジュールでの16 個の転送エンジン(FE)と会話型 MAC アドレス ラーニングにより、FabricPath 用の MAC アドレス テーブルがかなり小さくなります。
F シリーズ モジュールで使用できる MAC アドレス ラーニング モードは、従来型学習と会話型学習です。学習モードは、VLAN モードによって設定できます。
次のように、VLAN モードごとに MAC ラーニング モードが異なります。
会話型 MAC ラーニングを設定すると、宛先 MAC アドレスがインターフェイスの MAC アドレス テーブルにすでに存在している場合、そのインターフェイスでは入力フレームの送信元 MAC アドレスだけが学習されます。送信元 MAC アドレスのインターフェイスでまだ宛先 MAC アドレスが認識されていない場合、その MAC アドレスは学習されません。各インターフェイスは、インターフェイスとアクティブに対話する MAC アドレスだけを学習します。このように、会話型 MAC ラーニングはスリーウェイ ハンドシェイクで構成されます。インターフェイスは、それに対応するインターフェイスとの双方向会話がある場合に限り、MAC アドレスを学習します。未知の MAC アドレスはネットワーク全体に転送、またはフラッディングされます。
各 F シリーズ モジュールでのこのように会話型 MAC アドレス ラーニングと複数 FE を組み合わせることにより、各 F シリーズ モジュール上の MAC アドレス テーブルが小さくなります。
CE VLAN では、コマンドライン インターフェイス(CLI)を使用して、F シリーズ モジュールで VLAN 単位の会話型学習を設定できます。CE VLAN ではデフォルトで従来型 MAC アドレス ラーニングが使用されます。従来型 MAC 学習は、Cisco リリース NX-OS 5.1 またはそれ以降のリリースの FabricPath VLAN ではサポートされません。

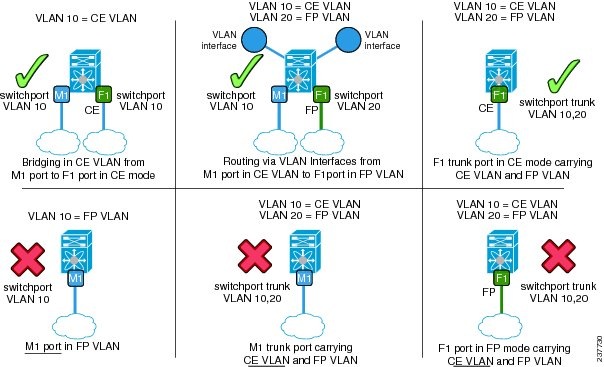

以下の図は、M および F シリーズ モジュールで許可された FabricPath および CE ポートと、許可された FP および CE VLAN を示しています。
Cisco NX-OS リリース 6.1 以降、 F2 カード上の virtual Port Channel+(VPC+)を伴う Fabric Extender (FEX) がサポートされます。FEX VPC には一意のサブスイッチ ID が割り当てられず、転送用にコア ポート ラーニング モードを使用します。
コア ポート ラーニング モードの場合、すべてのローカル MAC がコア ポート フォワーディング エンジン(FE)にコピーされ、F2 モジュールの MAC アドレス テーブルには、コア ポートで設定されるローカル学習された MAC アドレスが表示されます。
VDC F2 では、デフォルトでコア ポート ラーニング モードがイネーブルになっています。
Cisco NX-OS リリース 6.1(2) 以降、F2 シリーズ モジュールでの MAC アドレス ラーニングをディセーブルにすることができます。ポート グループ内のすべてのアクティブ ポートまたは使用中のポートは、FabricPath コア ポートでなければなりません。
SVI が存在する VLAN では、MAC ラーニングがイネーブルになっているかどうかにかかわらず、F2 モジュールは FabricPath コア ポートでブロードキャスト フレームから送信元 MAC アドレスを学習します。MAC ラーニングがディセーブルになっているポート グループに関しては、F2 モジュールは、ポート グループが属するすべての VLAN でブロードキャスト フレームから送信元 MAC アドレスを学習しません。
FabricPath の階層型 MAC アドレス スキームと会話型学習を使用すると、FabricPath ネットワーク内の会話型学習 MAC テーブルは大幅に小さくなります。FabricPath ネットワーク内では、レイヤ 2 IS-IS を使用してトポロジ情報が送信されます。ネットワークのエッジで会話型 MAC アドレス ラーニングを使用するインターフェイスは、ネットワーク内のすべての MAC アドレスを学習する必要はありません(下の図を参照)。
FabricPath 階層型 MAC アドレスの使用により、MAC モビリティも促進されます。つまり、ホストを移動するときに同じ MAC アドレスと VLAN を維持する場合には、FabricPath ネットワークのエッジにあるインターフェイスのみがこの変更を追跡します。FabricPath ネットワーク内の FabricPath インターフェイスでは、FabricPath カプセル化で変更された外側の MAC アドレス(ODA と OSA)だけがテーブルで更新されます。
FabricPath ネットワークのエッジにあるインターフェイスは、FabricPath ヘッダー内部の元のフレームをカプセル化します。フレームが最後になった場合、または FabricPath スイッチが直接接続されている場合は、出力インターフェイスにより FabricPath ヘッダーが除去され、フレームが通常の CE フレームとして転送されます。
FabricPath ネットワークのエッジにある F シリーズ モジュールのポートでは、会話型学習を使用して、指定のエッジ ポートが双方向会話を行っている MAC アドレスのみを学習できます。すべてのエッジ インターフェイスが、その他すべてのエッジ インターフェイスの MAC アドレスを学習する必要はありません。会話しているインターフェイスの MAC アドレスを学習するだけです。
フレームが FabricPath ネットワークを移動するときに、すべてのデバイスでは FabricPath ヘッダーだけが使用されます。したがって、FabricPath インターフェイスでは ODA と OSA のみが使用されます。これらのインターフェイスは、ネットワークに接続された CE ホストや他のデバイスの MAC アドレスを学習する必要がありません。FabricPath ヘッダーによって階層型 MAC アドレスが提供されることにより、FabricPath ネットワーク内の MAC テーブルは、そのネットワーク内のデバイス数に対して非常に小さくなります。FabricPath ネットワーク内のインターフェイスは、フレームを別の FabricPath スイッチに転送する方法のみを知る必要があるため、トラフィックを転送するために、ネットワークのコアにある大規模な MAC アドレス ルックアップ テーブルは不要です。
FabricPath ネットワークでは、ホップごとに各スイッチで FabricPath ヘッダーの TTL が 1 ずつ減らされます。TTL が 0 に達すると、パケットがドロップされます。このプロセスにより、ネットワークに生じる可能性のある連続ループが防止されます。
Cisco NX-OS リリース 6.1 以降、F2 カード上で VPC+ を伴う FEX のサポートを利用できます。VPC+ を使用すると、2 つの FEX を使用してエミュレート スイッチを設定できます。
(注) |
FEX の詳細情報については、「Cisco Nexus 2000 シリーズ ファブリック エクステンダの設定」を参照してください。 |
以下の図には、エミュレート スイッチとして機能する 2 つの FEX からなるトポロジの例が示されています。
(注) |
同じ FEX のすべての VPC+ は、同じ外部送信元アドレス(OSA)を持ちます。 |
F2 カード上の VPC+ を伴う FEX はコア ポート ラーニングを必要とするため、外部送信元 MAC アドレスのサブスイッチ ID およびフラッド ID のフィールドは予約値であり、使用されません。
(注) |
VDC F2 ではデフォルトでコア ポート ラーニングがイネーブルになっています。 |
FEX 孤立ポートは、接続先の物理スイッチの外部送信元 MAC アドレスを持ちます。
VPC+ を伴う FEX を正しく機能させるには、部分的 FTag プルーニング モードでスイッチが稼働する必要があります。従来、VPC+ 環境は、物理スイッチがプライマリ フォワーダとして指定された「すべて」または「なし」プルーニング モードで稼働してきました。ピアは、プライマリ パスがダウンした場合のセカンダリ フォワーダとして機能します。しかし VPC+ を伴う FEX 設定では、使用可能な FTag のうち半分用に指定されたフォワーダとして 1 つのスイッチが機能し、もう 1 つのスイッチが残りの半分を転送します。いずれか 1 つの VPC+ パスがダウンした場合、パケットはピア スイッチによって転送されます。
(注) |
VPC+ を伴う FEX ポートを設定するには、fabricpath multi-cast load balance コマンドを使用します。 |
次に、エミュレート スイッチ用に VPC+ を伴う FEX を設定する例を示します。両方の VPC ピアで、次の手順を実行する必要があります。
この設定手順を開始する前に、次の操作を完了してください。
エミュレート スイッチを設定するには、次の手順を実行します。
VPC ドメイン コンフィギュレーション モードで、fabricpath multicast load-balance コマンドで部分 DF モードをイネーブルにします。
switch# configure terminal switch(config)# interface port-channel channel-number switch(config-if)# vpc domain ID switch(config-vpc-domain)# fabricpath switch-id emulated switch-id
switch# configure terminal switch(config)# interface port-channel channel switch(config-if)# switchport switch(config-if)# switchport mode fex-fabric switch(config-if)# fex associate FEX-number switch(config-if)# no shutdown switch(config-if)# exit switch# show interface port-channel channel fex-intf
switch# configure terminal switch(config)# interface ethernet FEX-number/1/satellite_port_numnber switch(config-if)# channel-group id/1001 switch(config-if)# no shutdown
switch# configure terminal switch# interface port-channel 1001 switch(config-if)# switchport switch(config-if)# vpc vpcid switch(config-if)# no shutdown
すべてのデバイスで FabricPath をイネーブルにすると、システムによりランダムなスイッチ ID が各 FabricPath デバイスに自動的に割り当てられます。スイッチ ID は FabricPath ネットワークの各スイッチに動的に割り当てられる 12 ビットの値です(各スイッチは FabricPath ネットワーク内で一意な値になります)。特定のスイッチ ID を任意で設定できます。FabricPath ネットワーク内に一意でないスイッチ ID が存在する場合は、競合解決が自動的に行われます。
FabricPath システムはスイッチ ID に対してランダムな値を選択し、その値がすでに使用中であるかどうかを確認している間は、その値を仮の ID として設定します。この値がネットワーク内の別のデバイスに使用されている場合、競合解決プロセスが開始されます。小さい方のシステム ID を持つスイッチには、指定された値がそのまま維持され、他方のスイッチには新しい値がスイッチ ID として設定されます。
単一のスイッチを既存の FabricPath ネットワークに追加する場合は、ネットワーク内の既存スイッチの値が変更されるのではなく、その単一のスイッチのスイッチ ID 値が変更されます。指定された値が別のデバイスで使用されていない場合や、競合が解決された後は、スイッチ ID に確認済みのマークが付けられます。
グレースフルな移行機能により、2 つのスイッチが一時的に同じスイッチ ID を持つなど、リソース内で競合が生じた場合でも、トラフィックが中断されることはありません。
(注) |
FabricPath インターフェイスは起動しますが、スイッチが FabricPath の競合をチェックして解決するまでは、インターフェイスは動作しません。 |
FabricPath リソース タイマーにはデフォルト値がありますが、タイマー値を変更することもできます。デバイスを調整して、競合をチェックする間の待機時間を長くしたり、短くしたりすることができます。
次に、FabricPath ネットワークの重要なプロセスの一部を示します。
スイッチ ID および FTag の競合のない割り当てを行う。
ネットワークのマージまたはパーティションの回復の際にグレースフルなリソースの移行を行う。
スタティック スイッチ ID をサポートする。
リンクの起動時またはネットワークのマージ中に高速コンバージェンスを実行する。
FabricPath では、レイヤ 2 IS-IS プロトコルを使用して、ネットワーク内のすべてのスイッチにデータベースが転送されます。この情報は、IS-IS TLV を使用してさまざまな FabricPath ネットワーク デバイスに配布されます。各スイッチは、すべてのスイッチに関する情報を含む独自のデータベースを送信します。システムは FabricPath 値を割り当て、FabricPath ネットワーク内でその値が一意であることを保証し、リソースが不要になるとその値をデータベースから削除します。
(注) |
デバイスのスタティック スイッチ ID を手動で設定する場合、自動的な競合解決プロセスは行われず、ネットワークは稼働しません。競合に関する syslog メッセージが表示されます。ネットワーク内にあるデバイスの 1 つまたは複数のスイッチ ID を手動で変更する必要があります。 |
(注) |
FabricPath ネットワークに参加させる各スイッチごとに、これらの設定を行う必要があります。 |
次の FabricPath タイマーを変更できます。
allocate-delay:新しいスイッチ ID が使用可能になり、永続的になるまで、ネットワーク全体に伝播するための遅延を設定します。
linkup-delay:スイッチ ID における競合を検出するためのリンク起動の遅延を設定します。システムが競合を検出すると、少しの時間をかけて競合を解決し、FabricPath を運用状態にします。既知のネットワークへの接続で冗長リンクが起動される場合、デフォルト動作として、リンク起動を高速化します。この場合はネットワークが既知であるため、タイマーは使用されません。
linkup-delay always:すべての場合にタイマーが必ず使用されるよう、リンク起動の遅延を設定します。
transition-delay:ネットワーク内で移行された値を伝播するための遅延を設定します。この期間中は、既存のすべてのスイッチ ID と新しいスイッチ ID の値がネットワーク内に存在します。この状態は、リンクが起動して、ネットワーク内に同じスイッチ ID が 2 つ存在するかどうかシステムで検査されるときにのみ発生します。
ユーザ設定によるスイッチ ID で発生する競合は、解決されません。このタイプの競合に関しては警告メッセージが表示されます。間違ったトラフィック転送を防ぐには、トポロジ変更中に Intermediate System-to-Intermediate System (IS-IS)がネイバー情報を収集できるよう、linkup-delay を十分高い値に設定することを推奨します。linkup-delay を高く設定することで、競合を適時に検出できます。ユーザの介入によって競合が解決されるまで、または競合するスイッチ ID のリンクステート パケット(LSP)の有効期限が切れるまで、リンクはダウンしたままです。
このタイマーの設定が有効になるのは、ルーティング プロトコルによって到達可能とまだ識別されていないノードにリンクが到達する場合だけです。他の等コスト マルチパスがフォワーディング ステートですでに存在し、新しいリンクによって別の新しい等コスト マルチパスが作成される場合は、そのようなリンクのタイマー設定がスキップされて linkup プロセスが迅速化する可能性があります。タイマー設定は、ルーティング プロトコルがネットワーク情報を収集するための待機時間としてのみ使用されます。ネットワークがルーティング プロトコルに認識されると、タイマーが使用されていないことに気付くかもしれません。
linkup-delay タイマーはデフォルトでイネーブルになっています。この機能をイネーブル化または再イネーブル化したときに linkup-delay タイマーが設定済みであれば、スイッチは設定済みのタイマー値を使用します。設定済み linkup-delay タイマーが存在しない場合、スイッチはデフォルト値 10 秒を使用します。
Cisco NX-OS リリース 6.2(8) 以降、コマンドライン インターフェイス(CLI)を使用してリンク起動遅延機能をディセーブル化できます。linkup-delay タイマーをディセーブルにした後は、リンクが一時停止することはありません。スイッチが競合を検出すると、リンクは稼働状態のままになり、スイッチは動的にこの競合を解決するか、システム ログに警告を送信します。静的に設定されたスイッチ ID が存在する既知のネットワークでは、linkup-delay 機能をディセーブルにしてリンク起動を高速化することができます。このようなネットワークではスイッチ ID の競合が発生しないことが明らかであるため、競合検出用にリンクを一時停止する必要がありません。
(注) |
動的に追加される(または不明な)スイッチ ID を含むネットワークでは、linkup-delay 機能をディセーブルにしないことを強くお勧めします。 |
Cisco NX-OS リリース 6.2(2) 以降、同じ Cisco Nexus 7000 シリーズ シャーシ内に M シリーズ モジュールと F シリーズ モジュールが存在する場合、次のようになります。
M シリーズ モジュールと F2e シリーズ モジュールの場合:ルータ MAC アドレスと通信するとき、F2e シリーズ モジュールのコア ポートで MAC アドレス ラーニングが発生します。この問題は F2e ASIC の制限であり、MAC アドレス ラーニングをディセーブルにするサポートが提供されています。「コア ポート用の MAC 学習モードの設定(任意)」のセクションを参照してください。このシナリオでは MAC 学習がディセーブルであるため、コア ポートとエッジ ポートが同じ ASIC や転送エンジンに存在してはなりません。
M シリーズ モジュールと F2e シリーズ モジュールの場合:ローカル MAC アドレスをコア ポートにコピーしない ISSU 内の F1 アクセス スイッチをサポートするために、M シリーズおよび F2e シリーズ モジュールはデフォルトですべてのリモート MAC アドレスを学習します。リモート MAC アドレス ラーニングをディセーブルにするためのサポートが提供されています。「リモート MAC 学習モードの設定(任意)」のセクションを参照してください。FabricPath トポロジ内のすべてのスイッチを Cisco NX-OS リリース 6.2(2) に移行する場合、リモート MAC アドレス ラーニングをディセーブルにできます。
M シリーズ モジュールと F2e シリーズ モジュールの場合:M シリーズ モジュールでレイヤ 2 のプロキシ学習をイネーブルにするには、F2e シリーズ モジュールで MAC アドレス ラーニングをディセーブルにする必要があります。「コア ポート用の MAC 学習モードの設定(任意)」のセクションを参照してください。また、リモート MAC アドレス ラーニングをディセーブルにする必要もあります。「リモート MAC 学習モードの設定(任意)」のセクションを参照してください。
M シリーズ モジュールと F1 シリーズ モジュールの場合:すべてのリモート MAC アドレスと通信するときに、MAC アドレス ラーニングが発生します。F1 シリーズ コア ポートに関して Cisco NX-OS リリース 6.2(2) への ISSU を行った後、F1 シリーズ コア ポートでのリモート MAC アドレス ラーニングをディセーブルにできます。「リモート MAC 学習モードの設定(任意)」のセクションを参照してください。
Cisco NX-OS リリース 6.2(2) 以降、ゲートウェイ ポート チャネル (GPC) を指す M シリーズ モジュールで MAC アドレス ラーニングが行われます。これは、F1 シリーズ モジュールを伴う M シリーズ モジュール、および F2E シリーズ モジュールを伴う M シリーズ モジュールの両方で発生します。
Cisco NX-OS リリース 6.2(2) 以降:M シリーズ モジュールでスイッチ仮想インターフェイス(SVI)を使ってルーティングするとき、F2e がレイヤ 2 専用モードで動作している場合には、M シリーズ モジュールの大きな MAC アドレス テーブルで、FabricPath ネットワーク内の最大 128,000 個のホストを指定できます。
Nexus 7000 シリーズ デバイス用の Cisco Release 5.2(1) 以降では、M シリーズ モジュールがシャーシ内に存在する場合の、F シリーズ FabricPath 対応モジュールの MAC ラーニングが変更されています。この設定で、FabricPath スイッチは、ローカルに学習したすべての MAC アドレス項目をコア ポートにコピーします。これは、F シリーズと M シリーズの両方のモジュールを含むシャーシでのデフォルト学習モードです。
また、同じ Cisco Nexus 7000 シリーズ シャーシ内に M シリーズ モジュールと F シリーズ モジュールが存在する場合、F シリーズ モジュールの FabricPath インターフェイスは、M シリーズ モジュールからそのポートを通過する MAC アドレスも学習します。FabricPath インターフェイスは、混合シャーシにある M シリーズ モジュールでの MAC アドレスのプロキシ学習を行います。
M シリーズ モジュールは FabricPath をイネーブルにできないため、同じ Cisco Nexus 7000 シリーズ シャーシ内に共存する FabricPath 対応インターフェイスは、M シリーズ インターフェイスから FabricPath 対応 F シリーズ インターフェイスを通過するパケットの MAC アドレスを学習する必要があります。FabricPath インターフェイスは、混合シャーシにある M シリーズ モジュールでの MAC アドレスのプロキシ学習を行います。
F1 シリーズ モジュールと M シリーズ モジュールの間の相互作用について、詳しくは『Cisco Nexus 7000 Series NX-OS Unicast Routing Configuration Guide』および『Cisco Nexus 7000 Series NX-OS Multicast Routing Configuration Guide』を参照してください。
FabricPath トポロジは、In-Service Software Upgrade(ISSU)を介して設定を保持します。
高可用性の詳細については、『Cisco Nexus 7000 Series NX-OS High Availability and Redundancy Guide』を参照してください。
スイッチで FabricPath をイネーブルにする前に FabricPath フィーチャ セットをインストールする必要があります。FabricPath フィーチャ セットのインストールの詳細については、『Configuring Feature Set for FabricPath』を参照してください。
F シリーズ モジュールには複数の FE が存在するため、次のポート ペアを同じ VDC に割り当てる必要があります。
ポート 1 とポート 2
ポート 3 とポート 4
ポート 5 とポート 6
ポート 7 とポート 8
ポート 9 とポート 10
ポート 11 とポート 12
ポート 13 とポート 14
ポート 15 とポート 16
ポート 17 とポート 18
ポート 19 とポート 20
ポート 21 とポート 22
ポート 23 とポート 24
ポート 25 とポート 26
ポート 27 とポート 28
ポート 29 とポート 30
ポート 31 とポート 32
VDC の詳細については、『Virtual Device Context Configuration Guide, Cisco DCNM for LAN』を参照してください。
FabricPath フォワーディングには、次の前提条件があります。
クラシカル イーサネットのレイヤ 2 機能の使用経験がある。
スイッチで FabricPath をイネーブルにする前に、FabricPath フィーチャ セットをデフォルトおよびデフォルト以外の VDC にインストールしている。FabricPath フィーチャ セットのインストールとイネーブル化の詳細については、『Configuring Feature Set for FabricPath』を参照してください。
サービス障害や電源投入後など、スタンバイ スーパーバイザが不安定な状態にある場合、FabricPath フィーチャ セットの操作によってスタンバイ スーパーバイザがリロードされることがあります。
デバイスにログインしている。
拡張レイヤ 2 ライセンスがインストールされていることを確認します。
現在の仮想デバイス コンテキスト(VDC)が正しい。VDC は、一連のシステム リソースを論理的に表現する用語です。switchto vdc コマンドでは VDC 番号を指定できます。
F シリーズ モジュールで作業している。
FabricPath スイッチングには、設定に関して次の注意事項および制限事項があります。
FabricPath インターフェイスは、 FabricPath でカプセル化されたトラフィックだけを伝送します。
コマンドを表示したり、コマンドにアクセスしたりするには、各デバイスで FabricPath をイネーブルにします。各デバイスで FabricPath をイネーブルにするには、feature-set fabricpath コマンドを入力します。FabricPath フィーチャ セットのインストールとイネーブル化の詳細については、『Configuring Feature-Set for FabricPath』を参照してください。
サービス障害や電源投入後など、スタンバイ スーパーバイザが不安定な状態にある場合、FabricPath フィーチャ セットの操作によってスタンバイ スーパーバイザがリロードされることがあります。
STP は、FabricPath ネットワーク内では動作しません。
F シリーズ モジュールは、複数の SPAN 宛先ポートや仮想 SPAN をサポートしません。F シリーズ モジュールのポートが VDC 内にあり、その VDC に複数の SPAN 宛先ポートが存在する場合、その SPAN セッションは機能しません。
FabricPath の実行中は、プライベート VLAN 設定に次の注意事項が適用されます。
システムは、階層型のスタティック MAC アドレスをサポートしません。つまり、スタティックな FabricPath ODA および OSA は設定できません。設定できるのは、CE のスタティック MAC アドレスだけです。
F シリーズ モジュールでは、VLAN 内にポートを持つすべての転送エンジン(FE)にユーザ設定のスタティック MAC アドレスがプログラムされます。
FabricPath ネットワークでは、最大 128 個のスイッチ ID がサポートされます。
FabricPath は、同じ VDC にある VTP をサポートしません。VDC で FabricPath フィーチャ セットがイネーブルになっている場合、VTP をディセーブルにする必要があります。
F1 シリーズ モジュール上で、あるポートを FabricPath(FP)コア ポートとして設定し、クラシカル イーサネット(CE)ポートが同じフォワーディング エンジン(FE )インスタンス上に存在する場合は、CE ポートの MAC アドレス ラーニング動作が影響を受け、ユニキャスト フラッディングを引き起こす可能性があります。そのため、別々の ASIC インスタンス上で CE ポートと FP ポートを分離することをお勧めします。
パラメータ |
デフォルト |
---|---|
FabricPath |
ディセーブル |
MAC address learning mode |
|
allocate-delay timer |
10 秒 |
linkup-delay timer |
10 秒 |
transition-delay timer |
10 秒 |
linkup-delay |
イネーブル |
graceful merge |
イネーブル |
各デバイスで FabricPath スイッチングをイネーブルにすると、カプセル化、デフォルト IS-IS、および学習が自動的に実行されます。
(注) |
スイッチで FabricPath をイネーブルにする前に FabricPath フィーチャ セットをインストールする必要があります。FabricPath フィーチャ セットのインストールとイネーブル化の詳細については、『Configuring Feature-Set for FabricPath』を参照してください。 |
デフォルト値を使用する代わりに、次の FabricPath 機能を手動で任意に設定することもできます。
機能の設定に使用するコマンドにアクセスするには、その前に FabricPath フィーチャ セットをイネーブルにしておく必要があります。
(注) |
デフォルトの VDC と、FabricPath を実行している他の VDC で別個に FabricPath フィーチャ セットをイネーブルにします。FabricPath フィーチャ セットのインストールとイネーブル化の詳細については、『Configuring Feature-Set for FabricPath』を参照してください。 |
拡張レイヤ 2 ライセンスがインストールされていることを確認します。
F シリーズ モジュールがインストール済みであることを確認します。
switch# configure terminal switch(config)# feature-set fabricpath switch(config)#
(注) |
FabricPath 機能をディセーブルにすると、デバイスではすべての FabricPath 設定がクリアされます。 |
FabricPath 機能をディセーブルにすると、FabricPath の設定に必要ないずれの CLI コマンドも表示されなくなります。フィーチャ セットをディセーブルにすると、システムによってすべての FabricPath 設定が削除されます。
(注) |
FabricPath 設定が大きい(サイズが数メガバイトである)場合、FabricPath 機能のディセーブル化が完了するまでに時間がかかることがあります。 |
拡張レイヤ 2 ライセンスがインストールされていることを確認します。
F シリーズ モジュールがインストール済みであることを確認します。
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | switch# configure terminal | グローバル コンフィギュレーション モードを開始します。 |
ステップ 2 | switch(config)# no feature-set fabricpath | VDC で FabricPath 機能をディセーブルにします。 |
ステップ 3 | switch(config)# exit | グローバル コンフィギュレーション モードを終了します。 |
ステップ 4 | switch# show feature-set | (任意) デバイスでイネーブルになっているフィーチャ セットを表示します。 |
ステップ 5 | switch# copy running-config startup-config | (任意) 実行コンフィギュレーションを、スタートアップ コンフィギュレーションにコピーします。 |
switch# configure terminal switch(config)# no feature-set fabricpath switch(config)#
CE VLAN では、デフォルトで従来型学習モードが使用されます。ただし、F シリーズ モジュールでは、会話型 MAC アドレス ラーニングを使用するように CE VLAN を設定できます。
(注) |
従来型 MAC アドレス ラーニングを使用するよう FP VLAN を設定することはできません。これらの VLAN では会話型学習だけが使用されます。 |
拡張レイヤ 2 ライセンスがインストールされていることを確認します。
F シリーズ モジュールがインストール済みであることを確認します。
CE VLAN で作業していることを確認します。
コマンドまたはアクション | 目的 | |||
---|---|---|---|---|
ステップ 1 | switch# configure terminal | グローバル コンフィギュレーション モードを開始します。 | ||
ステップ 2 | switch(config)# mac address-table learning-mode conversational vlanvlan-id | F シリーズ モジュールで指定した CE VLAN に会話型 MAC 学習を設定します。従来型(会話型学習以外の)MAC 学習モードに戻すには、このコマンドの no 形式を入力します。CE VLAN のデフォルトの MAC 学習モードは従来型です。
|
||
ステップ 3 | switch(config)# exit | グローバル コンフィギュレーション モードを終了します。 |
||
ステップ 4 | switch# show mac address-table learning-mode {vlanvlan-id} | (任意) VLAN および MAC 学習モードを表示します。 |
||
ステップ 5 | switch# copy running-config startup-config | (任意) 実行コンフィギュレーションを、スタートアップ コンフィギュレーションにコピーします。 |
次に、F シリーズ モジュールで指定した CE VLAN に、会話型 MAC アドレス ラーニングを設定する例を示します。
switch# configure terminal switch(config)# mac address-table learning-mode conversational vlan 1-10 switch(config)#
デフォルトでは、MAC アドレス ラーニング モードはイネーブルになっています。M シリーズ モジュールと F2e シリーズ モジュール(M-F2e)、または M シリーズ モジュールと F1 シリーズ モジュール(M-F1)を含む混合シャーシ用のリモート MAC アドレス ラーニングをディセーブルまたはイネーブルにすることができます。
拡張レイヤ 2 ライセンスがインストールされていることを確認します。
F シリーズ モジュールがインストール済みであることを確認します。
コマンドまたはアクション | 目的 | |||
---|---|---|---|---|
ステップ 1 | switch# configure terminal | グローバル コンフィギュレーション モードを開始します。 | ||
ステップ 2 | switch(config)# [no] mac address-table fabricpath remote-learning | リモート MAC アドレス ラーニング モードをイネーブルにします。リモート MAC アドレス ラーニング モードをディセーブルにするには、このコマンドの no 形式を入力します。
|
||
ステップ 3 | switch(config)# exit | グローバル コンフィギュレーション モードを終了します。 |
||
ステップ 4 | switch# show system internal l2fm info detail | (任意) レイヤ 2 機能マネージャの詳細情報を表示します。 |
||
ステップ 5 | switch# copy running-config startup-config | (任意) 実行コンフィギュレーションを、スタートアップ コンフィギュレーションにコピーします。 |
switch# configure terminal switch(config)# mac address-table fabricpath remote-learning
switch# configure terminal switch(config)# no mac address-table fabricpath remote-learning
デフォルトでは、MAC アドレス ラーニング モードはイネーブルになっています。F2 モジュールで MAC アドレス ラーニングをディセーブルまたはイネーブルにすることができます。また、M シリーズ モジュールと F2e シリーズ モジュールを含む混合シャーシの MAC アドレス ラーニングをディセーブル/イネーブルにすることもできます。コマンドは、デフォルトまたは管理用の VDC でのみ使用可能です。
拡張レイヤ 2 ライセンスがインストールされていることを確認します。
F シリーズ モジュールがインストール済みであることを確認します。
デフォルト VDC で作業していることを確認します。
コマンドまたはアクション | 目的 | |||
---|---|---|---|---|
ステップ 1 | switch# configure terminal | グローバル コンフィギュレーション モードを開始します。 | ||
ステップ 2 | switch(config)# [no] hardware fabricpath mac-learningmodulemodule_number {port-groupport_group} | 指定されたモジュール内のコア ポートの MAC アドレス ラーニング モードをイネーブルにします。MAC アドレス ラーニング モードをディセーブルにするには、このコマンドの no 形式を入力します。
|
||
ステップ 3 | switch(config)# exit | グローバル コンフィギュレーション モードを終了します。 |
||
ステップ 4 | switch# show hardware fabricpath mac-learning modulemodule | (任意) モジュールのハードウェア MAC 学習モードを表示します。 |
||
ステップ 5 | switch# show system internal l2fm info detail | (任意) レイヤ 2 機能マネージャの詳細情報を表示します。 |
||
ステップ 6 | switch# copy running-config startup-config | (任意) 実行コンフィギュレーションを、スタートアップ コンフィギュレーションにコピーします。 |
switch# configure terminal switch(config)# hardware fabricpath mac-learning module 4 port-group 1-4
switch# configure terminal switch(config)# no hardware fabricpath mac-learning module 4
(注) |
スイッチ ID の変更時にトラフィックが失われることはありません。 |
デフォルトでは、デバイスで FabricPath をイネーブルにした後、FabricPath によって各 FabricPath デバイスに固有のスイッチ ID が割り当てられます。ただし、スイッチ ID を手動で設定することもできます。
(注) |
FabricPath ネットワークに参加させる各スイッチごとに、これらの設定を行う必要があります。 |
F シリーズ モジュールで作業していることを確認します。
すべてのデバイスで FabricPath 機能をイネーブルにしていることを確認します。
拡張レイヤ 2 ライセンスがインストールされていることを確認します。
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | switch# configure terminal | グローバル コンフィギュレーション モードを開始します。 |
ステップ 2 | switch(config)# fabricpath switch-idvalue | スイッチ ID を指定します。指定できる範囲は 1 ~ 4094 です。デフォルト値はありません。 |
ステップ 3 | switch(config)# exit | グローバル コンフィギュレーション モードを終了します。 |
ステップ 4 | switch# show fabricpath switch-id | (任意) スイッチ ID に関する情報を表示します。 |
ステップ 5 | switch# copy running-config startup-config | (任意) 実行コンフィギュレーションを、スタートアップ コンフィギュレーションにコピーします。 |
switch# configure terminal switch(config)# fabricpath switch-id 25 switch(config)#
(注) |
FabricPath ネットワークに参加させる各スイッチごとに、これらの設定を行う必要があります。 |
次の FabricPath タイマーを変更できます。
F シリーズ モジュールで作業していることを確認します。
すべてのデバイスで FabricPath 機能をイネーブルにしていることを確認します。
拡張レイヤ 2 ライセンスがインストールされていることを確認します。
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | switch# configure terminal | グローバル コンフィギュレーション モードを開始します。 |
ステップ 2 | switch(config)# fabricpath timers {allocate-delayseconds | linkup-delayseconds | linkup-delay always | transition-delayseconds} | FabricPath タイマー値を指定します。各タイマーに有効な範囲は 1 ~ 1200 秒です。デフォルト値は次のとおりです。
|
ステップ 3 | switch(config)# exit | グローバル コンフィギュレーション モードを終了します。 |
ステップ 4 | switch# show fabricpath timers | (任意) FabricPath タイマーに関する情報を表示します。 |
ステップ 5 | switch# copy running-config startup-config | (任意) 実行コンフィギュレーションを、スタートアップ コンフィギュレーションにコピーします。 |
switch# configure terminal switch(config)# fabricpath timers allocate-delay 600 switch(config)#
(注) |
FabricPath ネットワークに参加させる各スイッチごとに、この設定を行う必要があります。 |
静的に設定されたスイッチ ID が存在する既知のネットワークでは、linkup-delay 機能をディセーブルにしてリンク起動を高速化することができます。このようなネットワークではスイッチ ID の競合が発生しないことが明らかであるため、競合検出用にリンクを一時停止する必要がありません。
(注) |
動的に追加される(または不明な)スイッチ ID を含むネットワークでは、linkup-delay 機能をディセーブルにしないことを強くお勧めします。 |
F シリーズ モジュールで作業していることを確認します。
すべてのデバイスで FabricPath 機能をイネーブルにしていることを確認します。
拡張レイヤ 2 ライセンスがインストールされていることを確認します。
コマンドまたはアクション | 目的 | |||
---|---|---|---|---|
ステップ 1 | switch# configure terminal | グローバル コンフィギュレーション モードを開始します。 | ||
ステップ 2 | switch(config)# [no] fabricpath linkup-delay | 競合解決用のポート一時停止プロトコルをイネーブル/ディセーブルにします。デフォルトでは、イネーブルです。 タイマー値は、linkup-delay がイネーブル化された場合にのみ有効になります。 linkup-delay 機能をディセーブルにするには、このコマンドの no 形式を使用します。
|
||
ステップ 3 | switch(config)# exit | グローバル コンフィギュレーション モードを終了します。 |
||
ステップ 4 | switch# show fabricpath timers | (任意) FabricPath タイマーに関する情報を表示します。 |
||
ステップ 5 | switch# copy running-config startup-config | (任意) 実行コンフィギュレーションを、スタートアップ コンフィギュレーションにコピーします。 |
switch# configure terminal switch(config)# fabricpath linkup-delay switch(config)#
(注) |
FabricPath ネットワークに参加させる各スイッチごとに、この設定を行う必要があります。 |
デフォルトでグレースフルマージはイネーブルになっていますが、この FabricPath 機能をディセーブルにすることができます。
(注) |
この機能をディセーブルにした場合、トラフィックがドロップされる可能性があります。 |
F シリーズ モジュールで作業していることを確認します。
すべてのデバイスで FabricPath 機能をイネーブルにしていることを確認します。
拡張レイヤ 2 ライセンスがインストールされていることを確認します。
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | switch# configure terminal | グローバル コンフィギュレーション モードを開始します。 |
ステップ 2 | switch(config)# [no] fabricpath graceful-merge disable | FabricPath 機能のグレースフル マージをディセーブル化します。この機能を再びイネーブルにするには、このコマンドの no 形式を入力します。 |
ステップ 3 | switch(config)# exit | グローバル コンフィギュレーション モードを終了します。 |
ステップ 4 | switch# show running-config | (任意) スイッチで実行中の設定に関する情報を表示します。 |
ステップ 5 | switch# copy running-config startup-config | (任意) 実行コンフィギュレーションを、スタートアップ コンフィギュレーションにコピーします。 |
switch# configure terminal switch(config)# fabricpath graceful-merge disable switch(config)#
デフォルトでは、FabricPath によってユニキャストおよびマルチキャスト トラフィックの存続時間(TTL)値が割り当てられます。ただし、この値を上書きできます。
(注) |
TTL は、パケットがエッジ ポートに入ったときに適用されます。パケットの TTL 値は、パケットがコア ポートを通過するときにのみ減算されます。 |
F シリーズ モジュールで作業していることを確認します。
すべてのデバイスで FabricPath 機能をイネーブルにしていることを確認します。
拡張レイヤ 2 ライセンスがインストールされていることを確認します。
コマンドまたはアクション | 目的 | |
---|---|---|
ステップ 1 | switch# configure terminal | グローバル コンフィギュレーション モードを開始します。 |
ステップ 2 | switch(config)# [no] fabricpath ttl unicastnumhops | VDC 内のユニキャスト トラフィックの TTL 値を設定します。有効な範囲は 1 ~ 64 です。デフォルト値は 32 です。 |
ステップ 3 | switch(config)# [no] fabricpath ttl multicastnumhops | VDC 内のマルチキャスト トラフィックの TTL 値を設定します。有効な範囲は 1 ~ 64 です。デフォルト値は 32 です。 |
ステップ 4 | switch(config)# exit | グローバル コンフィギュレーション モードを終了します。 |
ステップ 5 | switch# show fabricpath ttl | (任意) ユニキャストおよびマルチキャスト トラフィックに関する現在の TTL 設定を表示します。 |
ステップ 6 | switch# copy running-config startup-config | (任意) 実行コンフィギュレーションを、スタートアップ コンフィギュレーションにコピーします。 |
switch# configure terminal switch(config)# fabricpath ttl unicast 20 switch(config)# fabricpath ttl multicast 10 switch(config)# exit switch#
(注) |
fabricpath force link-bringup コマンドの使用は推奨されません。 |
スイッチ ID の競合やその他のネットワーク内の問題により、FabricPath ネットワーク リンクが起動しない場合、ワンタイム イベントとして強制的にそのリンクを接続することができます。
(注) |
FabricPath ネットワークに参加させる各スイッチごとに、この設定を行う必要があります。 |
(注) |
この設定は、copy running-config startup-config コマンドの入力時に保存されません。 |
F シリーズ モジュールで作業していることを確認します。
すべてのデバイスで FabricPath 機能をイネーブルにしていることを確認します。
拡張レイヤ 2 ライセンスがインストールされていることを確認します。
コマンドまたはアクション | 目的 | |||
---|---|---|---|---|
ステップ 1 | switch# fabricpath force link-bringup | FabricPath ネットワーク リンクをワンタイム イベントとして強制的に起動します。
|
switch# fabricpath force link-bringup switch#
FabricPath スイッチング情報を表示するには、次の作業のいずれかを行います。
コマンド |
目的 |
||
---|---|---|---|
show feature-set |
FabricPath がイネーブルかどうかを表示します。 |
||
show mac address-table learning-mode{vlanvlan-id} |
VLAN および MAC アドレス ラーニング モードを表示します。
|
||
show fabricpath conflict {all [detail] | link [detail] | switch-id [detail] | transitions [detail]} |
FabricPath ネットワーク内の競合に関する情報を表示します。 |
||
show fabricpath switch-id [local] |
FabricPath ネットワークに関する情報をスイッチ ID 別に表示します。 |
||
show fabricpath system-id {mac-addr} |
FabricPath ネットワークに関する情報をシステム ID 別に表示します。 |
||
show fabricpath timers |
FabricPath ネットワークの allocate-delay、linkup-delay、および transition-delay タイマーの設定を表示します。 |
FabricPath スイッチング機能を表示する他のコマンドについては、「高度な FabricPath 機能」を参照してください。
FabricPath スイッチング統計情報を表示するには、次のコマンドを使用します。
clear counters [interface]
load-interval {intervalseconds {1 | 2 | 3}}
show interface counters [modulemodule]
show interface counters detailed [all]
show interface counters errors [modulemodule]
これらのコマンドの詳細については、『Cisco Nexus 7000 Series NX-OS Interfaces Command Reference』を参照してください。
フィーチャ セットをインストールした後(FabricPath フィーチャ セットのインストールとイネーブル化の詳細については「Configuring Feature-Set for FabricPath」を参照)、使用しているすべての VDC で FabricPath 機能をイネーブルにする必要があります。
(注) |
FabricPath を実行するには、Cisco Nexus 7000 シリーズ シャーシに F シリーズ モジュールを取り付け済みである必要があります。 |
FabricPath スイッチングを設定するには、次の手順に従います。
switch# configure terminal switch(config)# feature-set fabricpath switch(config)#
switch(config)# mac address learning-mode conversational vlan 1-10 switch(config)# show mac address-table learning-mode switch(config)# exit
switch# configure terminal switch(config)# fabricpath switch-id 25 switch(config)#
switch(config)# save running-config startup-config switch(config)#
この表には、機能の追加や変更によるリリースの更新内容のみが記載されています。
機能名 |
リリース |
機能情報 |
---|---|---|
linkup-delay |
6.2(8) |
linkup-delay 機能をディセーブルにすることができます。 |
プロキシ レイヤ 2 ラーニング |
6.2(2) |
MAC アドレス ラーニングをディセーブルにすることができます。 |
MAC プロキシ |
6.2(2) |
FabricPath ネットワークで最大 128,000 個のホストに対応するために、M シリーズ モジュールの MAC アドレス テーブルを活用する機能が追加されました。 |
FabricPath タイマー |
6.2(2) |
linkup-delay always オプションが追加されました。 |
ユニキャストおよびマルチキャスト パケット用の TTL |
6.2(2) |
この機能が導入されました。 |
コア ポート ラーニング |
6.1(1) |
この機能が導入されました。 |
F シリーズと M シリーズ モジュールの両方を含むシャーシの新しいデフォルトの MAC アドレス ラーニング モード |
5.2(1) |
この機能が導入されました。 |
FabricPath |
5.1(1) |
これらの機能が導入されました。 |
