この章では、GUI アプリケーションを使用して新規 Cisco Nexus 1000V ソフトウェアを設定する方法について説明します。内容は次のとおりです。
ここでは、このプロセスをガイドします。各手順の完了後に、この項に戻り、必要な手順がすべて正しい順に完了したことを確認してください。
ステップ 1 「GUI を使用した VSM 仮想マシンの設定」を使用して、VSM 仮想マシンを設定します。
ステップ 2 Cisco Nexus 1000V ライセンスを追加します。
(注) ソフトウェアでは、16 CPU ソケットに 60 日間のライセンスが提供されます。永久ライセンスが VSM にインストールされていない場合だけ、これらのライセンスが使用されます。このソフトウェアをインストールすると、60 日間の評価期間が開始します。
ライセンスを購入した場合は、『 Cisco Nexus 1000V License Configuration Guide, Release 4.0(4)SV1(3) 』 を参照してください。
• この VSM がスタンドアロンの場合、VSM の HA ロールは自動的に設定されます。ステップ 5 に移動します。
ステップ 4 「VSM HA ロールの設定」を使用してこの VSM に HA ロールを設定します。
ステップ 5 このプロセスが完了しました。「ソフトウェアの設定プロセス」に戻り、VSM ソフトウェアのセットアップを続けます。
この設定プロセスには、次の注意事項および制約事項があります。
• 通信の中断を防ぐためには、VSM vSwitch が追加されているホスト上にあるすべての VM をオフにする必要があります。
• 移行のために GUI を使用するには、VSM vSwitch が追加されているホスト上にあるすべての VM をオフにする必要があります。
• このプロセスによって、VSM が使用するすべての PNIC が vSwitch から Cisco Nexus 1000V DVS に移動します。
• 通信の中断を防ぐため、すべてのポート プロファイルはシステム VLAN を使用して作成します。必要に応じて、移行後に変更できます。
• GUI を使用して移行するためには、アプリケーションの第 1 弾として作成した DVS により、VSM ホストがあるのと同じデータセンターとの SVS 接続が作成される必要があります。
• 次のポート グループに対するポート プロファイルを作成します。
• VMware カーネル NIC に対するポート プロファイルを作成します。
• システム ログインおよび設定と、コントロールおよびパケット トラフィックに使用する VLAN を作成します。
(注) コントロール、パケット、管理には同じ VLAN を使用し、この VLAN 上にデータ トラフィックは流さないことを推奨します。柔軟性を高めるため、個別の VLAN を設定できます。
• Cisco Nexus 1000V プラグインを作成し、vCenter Server に登録します。
• 各 VMware ポート グループまたはカーネル NIC を適切なポート プロファイルに移行します。
• 各 PNIC を VMware vSwitch から DVS 上の適切なアップリンクに移行します。
• Distributed Virtual Switch(DVS; 分散仮想スイッチ)にホストを追加します。
この手順を開始する前に、次の事柄を理解または実行しておく必要があります。
ステップ 1 ブラウザのアドレス フィールドに VSM の IP アドレスを入力します。

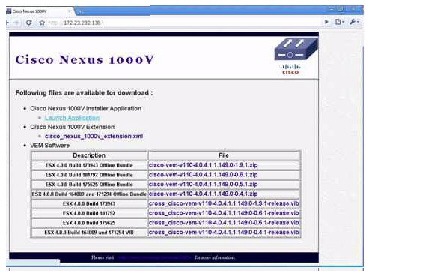

Cisco Nexus 1000V のホームページが表示されます。
ステップ 2 [Launch Application] をクリックします。
セキュリティ画面が開き、このアプリケーションを実行するかどうかについてメッセージが表示されます。
GUI には、左側のパネルに設定手順全体のリストが表示され、右側のパネルに設定の進行状況が表示されます。

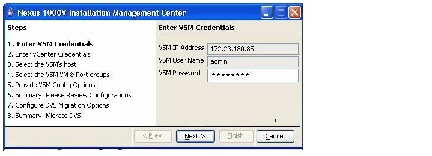

ステップ 4 管理者用パスワードを入力してから [Next] をクリックします。

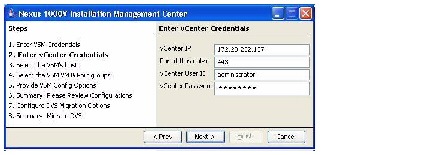

ステップ 5 次の vCenter クレデンシャルを入力します。
デフォルトでポート 443 が設定されていますが、必要に応じて変更できます。
• vCenter ユーザ ID(管理者レベルの権限を持つ vCenter ユーザの場合)
• vCenter パスワード(管理者レベルの権限を持つ vCenter ユーザの場合)

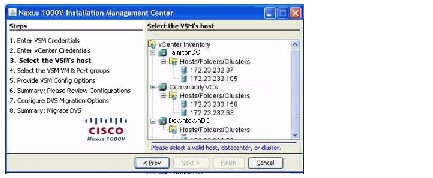

ステップ 7 VSM のホストを選択し、[Next] をクリックします。
ステップ 8 選択リストから使用する VSM を選択します。
• デフォルトの設定を使用するには、[Default] をクリックし、[Next] をクリックし、ステップ 11 に移動します。
これにより、コントロール、管理、およびパケット ポートのプロファイルに使用するための 1 つの VLAN(管理 VLAN)が設定されます。ステップ 11 に移動します。
• [Advanced] をクリックして各ポート プロファイルに対する個別の VLAN を設定し、次の手順に進みます。

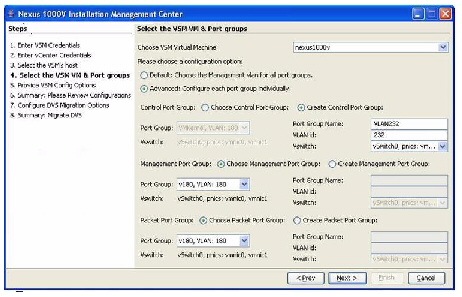

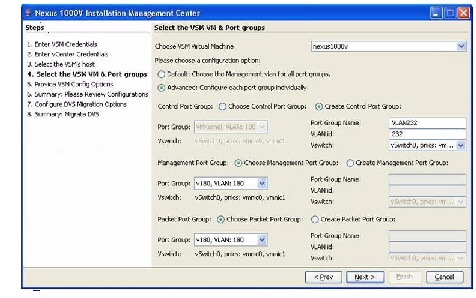

ステップ 10 選択リストからポート グループを選択し、VLAN ID を入力し、[Next] をクリックします。

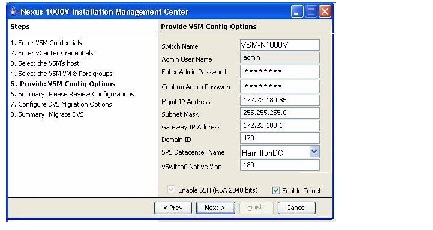

ステップ 11 VSM の設定オプション画面で、使用する VSM を次のように追加し、[Next] をクリックします。
• 管理 IP アドレス、サブネット マスク、およびゲートウェイ IP アドレス
VSM VM は、管理対象の ESX 4.0 ホストと同じ IP サブネット上で実行される必要があります。
• 修正をするには、[Prev] をクリックして前の画面に戻り、修正を加えます。

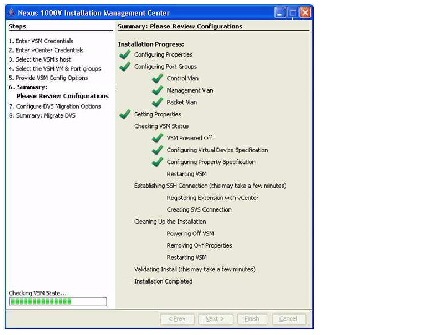

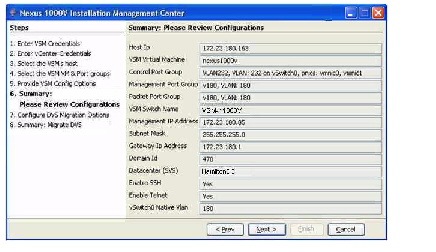

要約画面が開き、VSM 上の設定が完了した進捗状況が表示されます。

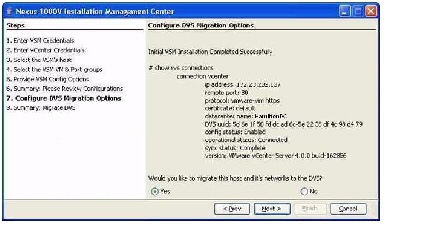

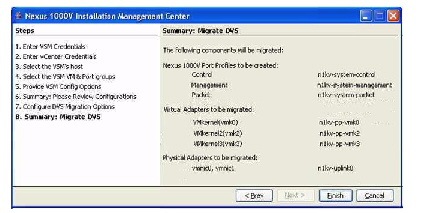

完了した VSM 設定が表示され、ホストとネットワークを新しい DVS に移行するように求められます。

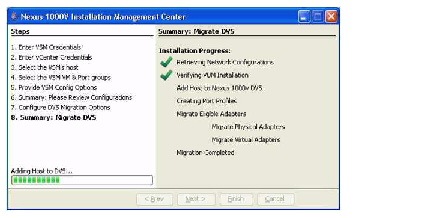

• ホストが自動的に新しい DVS に移行されるようにするには [Yes] をクリックし、次の手順に進みます。
• ホストを DVS に移行せずに続行するには [No] をクリックし、[Next] をクリックしてステップ 20 に移動します。
ステップ 19 ステップ 21 に移動します。

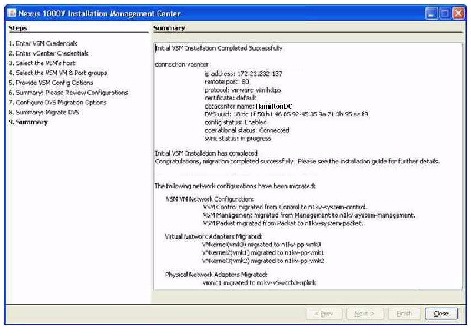

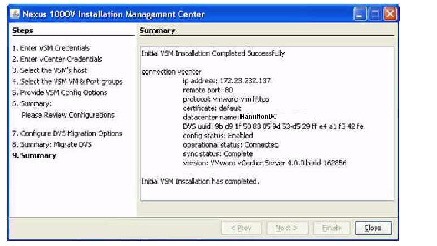

ステップ 21 Cisco Nexus 1000V ソフトウェアの設定が完了しました。
「GUI ソフトウェアの設定プロセス」に戻ります。
この手順に従って、VSM のロールがすでに使用中になっていれば、次のいずれかのロールに変更できます。
この手順を開始する前に、次の事柄を理解または実行しておく必要があります。
• スタンドアロン VSM をプライマリまたはセカンダリ VSM に変更する場合は、最初にその VSM をペアの他の VSM から次の手順で切り離します。
– VSM VM 管理ポートとコントロール ポートを、スイッチから切断します。
– アップストリーム スイッチでコントロールおよび管理 VLAN を停止します。
これで、変更中に 2 つの VSM 間の相互作用を禁止します。スタンバイで再接続するには、vSphere Client から VM の電源を切ってください。
1. show system redundancy status
2. system redundancy role { standalone | primary | secondary }
|
|
|
---|---|---|
switch# show system redundancy status |
||
system redundancy role [standalone | primary | secondary] |
||
実行コンフィギュレーションをスタートアップ コンフィギュレーションにコピーし、リブートや再起動後も維持されるように永続的に保存します。 |
