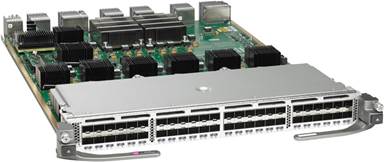

データ シートCisco MDS 9700 48 ポート 16 Gbps ファイバ チャネル スイッチング モジュール製品概要Cisco® MDS 9700 48 ポート 16 Gbps ファイバ チャネル スイッチング モジュールは、大規模な仮想データセンターにおいてコンバージェンス、拡張性、およびインテリジェンスを実現する高性能で革新的な機能を提供します。シャーシあたり最大 384 個のラインレート 16 Gbps ファイバ チャネルと、統合された VSAN、VSAN 間ルーティング(IVR)、PortChannel などのインテリジェントなファブリック サービスを備えたこのモジュール(図 1)は、大規模で拡張性に優れた仮想データセンターを実現します。 Cisco MDS 9700 48 ポート 16 Gbps ファイバ チャネル スイッチング モジュールは、要件の最も厳しいストレージ ネットワーク環境でも卓越したパフォーマンスを発揮します。48 ポート 16 Gbps スイッチング モジュールによって総計 768 Gbps の全二重パフォーマンスが実現するため、高性能な 16 Gbps ストレージ サブシステムや、16 Gbps の Inter-Switch Link(ISL; スイッチ間リンク)、高性能な仮想サーバとの接続に最適です。 Cisco MDS 9700 48 ポート 16 Gbps ファイバ チャネル スイッチング モジュールを使用することにより、SAN 展開をより少ないハードウェア コンポーネントで統合し、何百台もの仮想マシンからの作業負荷を高いパフォーマンスでまとめて処理し、既存の投資を保護しながら SAN の成長に応じて段階的なアップデートで拡張することが可能になります。また、Cisco MDS 9700 48 ポート 16 Gbps ファイバ チャネル スイッチング モジュールは、Cisco VMpath テクノロジーを搭載し、仮想マシンに対応した高度な SAN プロビジョニングとモニタリングを仮想データセンターに提供します。Cisco VMpath を使用すると、SAN のリソース割り当ておよびパフォーマンスを仮想マシン単位でモニタ、管理、および制御できます。また、サーバからストレージに至るまでのすべての経路を作成でき、それにより、ミッション クリティカルな作業負荷を追跡することが可能になります。 Cisco MDS 9700 シリーズ ファイバ チャネル スイッチング モジュールは、ホットスワップ可能で、2/4/8 Gbps、4/8/16 Gbps、および 10 Gbps インターフェイスとの互換性を備え、ホットスワップ可能な拡張 Small Form-Factor Pluggable(SFP+)トランシーバをサポートしています。個々のポートには、シスコの 16 Gbps、8 Gbps、10 Gbps の SFP+ トランシーバを実装可能です。各ポートでは 500 個のバッファ クレジットがサポートされ、ライセンスを追加しなくても優れた拡張性が実現されています。シスコ エンタープライズ パッケージでは、最大 4095 個のバッファ クレジットを個々のポートに割り当て可能であり、リンク使用率の低下なしに長距離にわたってリンク帯域幅をフルに利用できます。 この 16 Gbps ファイバ チャネル スイッチング モジュールでは、これまで使用可能だった機能も引き続き提供されます。これには、予測可能なパフォーマンスと高可用性、高度なトラフィック管理機能、統合された VSAN と IVR、復元力のある高性能な ISL、包括的なセキュリティ フレームワーク、障害検出とエラー パケットの隔離、高度な診断機能などがあります。 製品の特徴
主な利点SAN の統合による総所有コストの削減今日のビジネス環境におけるデータの急激な増加に伴い、企業は大規模な SAN を最も効率的かつコスト効果の高い方法で導入することが必要になっています。拡張性の要件と総所有コスト(TCO)を両立させるために Cisco MDS 9710 に装備されている機能には、シャーシあたり 384 個の 16 Gbps ファイバ チャネル ポートという業界トップクラスのポート密度、スロットあたり 1.5 Tbps のファイバチャネル パフォーマンス、前面パネル ファイバ チャネルの最大 24 Tbps ラインレートのノンブロッキング システムレベル スイッチング、これまでになく高度なインテリジェント ファブリック サービス、論理的境界を維持したまま物理 SAN アイランドを統合する VSAN、すべての VSAN にわたってリソースを共有する IVR などがあります。これらの機能により、より少数で、より規模の大きい、より管理しやすい SAN に企業のデータ資産を統合することが可能になります。それにより、ハードウェア設置スペースおよび関連する初期投資と運用コストが削減されます。 エンタープライズ クラスの可用性Cisco MDS 9700 は、当初から高可用性の実現を目指して設計されました。Cisco MDS 9700 のソフトウェア アーキテクチャは、運用を中断させないソフトウェア アップグレード、およびすべての重要なハードウェア コンポーネントの冗長性という基本的な要件を満たすだけでなく、優れた可用性も実現します。 仮想マシン対応 SAN の導入データセンターでサーバ仮想化がますます採用されるようになると、SAN に接続されるホストの数が増加し、SAN に対する作業負荷が大きくなり、必要なストレージが増大し、SAN サービスに対するニーズが高まります。Cisco Prime Data Center Network Manager の一部である Cisco VMpath テクノロジーは、仮想マシンからストレージに至るまでのすべての経路をエンドツーエンドで可視化できます。また、ミッションクリティカルな仮想環境で迅速なトラブルシューティングを可能にするために、仮想マシン単位でのリソース割り当て、パフォーマンス測定、および予測を利用できます。 高度なトラフィック管理すべての Cisco MDS 9700 シリーズ 16 Gbps ファイバ チャネル スイッチング モジュールに組み込まれている高度なトラフィック管理機能が、大規模ファブリックの展開と最適化を簡素化します。
高度な診断ツールおよびトラブルシューティング ツールCisco MDS 9700 シリーズには、予防的な診断機能、接続とルート遅延を検証するツール、およびトラフィックをキャプチャして分析するメカニズムが内蔵されており、それにより大規模ストレージ ネットワークの管理が簡素化されます。電源投入時自己診断テスト(POST)とオンライン診断は、予防的なヘルス モニタリング機能を提供します。Cisco MDS 9000 NX-OS 6.2 以降、新しい Cisco MDS 9700 シリーズ マルチレイヤ ディレクタ スイッチ シャーシでは、Cisco Online Health Management System(OHMS)診断フレームワークに代わって、強力な Cisco Generic Online Diagnostics(GOLD)フレームワークが採用されています。Cisco GOLD は、ハードウェアおよび内部データ パスが設計どおりに稼働していることを確認するための診断ツール群です。ブート時診断、継続的監視、スタンバイ ファブリック ループバック テスト、オンデマンドおよびスケジュールによるテストなどの機能があります。業界最先端のこの診断サブシステムにより、現在の連続運用環境に欠かせない、すみやかな障害分離と継続的なシステム監視が可能になります。統合ハードウェア機能は、フローの正確なパスとタイミングを特定するファイバ チャネル traceroute、ネットワーク トラフィックをインテリジェントにキャプチャするスイッチド ポート アナライザ(SPAN)や Remote SPAN(RSPAN; リモート スイッチド ポート アナライザ)といった診断機能を実現します。キャプチャされたファイバ チャネル トラフィックは、組み込みの Cisco Fabric Analyzer で分析できます。ポートベースおよびフローベースの包括的な統計情報によって、高度なパフォーマンス分析とサービスレベル契約(SLA)アカウンティングが可能になります。 堅牢なセキュリティのための包括的なソリューションストレージ ネットワークで要求される確実なセキュリティを実現するため、Cisco MDS 9700 シリーズ 16 Gbps ファイバ チャネル ラインカードは、今日のエンタープライズ ネットワーク上で送受信される非常に機密性の高いデータを保護する広範なセキュリティ フレームワークを提供します。Cisco MDS 9700 では、ハードウェアによるゾーン分割を実現するための ACL の適用、VSAN、高度なポート セキュリティ機能など、ポート レベルでのインテリジェントなパケット インスペクションが採用されています。VSAN を使用すると、同一の物理 SAN に接続されたデバイス間の完全な分離が可能になり、より高度なセキュリティとより大きな安定性が得られます。IVR により、VSAN 間でリソースの分配の制御が可能になります。さらに、FC-SP を使用すると、RADIUS または TACACS+ に対応したスイッチ間およびホスト/スイッチ間 DH-CHAP(Diffie-Hellman チャレンジ ハンドシェーク認証プロトコル)認証が提供され、許可されたデバイスしか、保護されているストレージ ネットワークにアクセスできなくなります。 メインフレームの統合サポート(今後のソフトウェア リリースでサポート)1Cisco MDS 9710 はメインフレーム対応で、IBM System z FICON と Linux 環境をフルサポートします。カスケード ファブリックと非カスケード ファブリックの両方で FICON プロトコルの伝送をサポートし、FICON トラフィックとオープン システムのファイバ チャネル プロトコル トラフィックの同一スイッチ上での混在もサポートしています。 製品仕様表 1 に、Cisco MDS 9700 シリーズ 16 Gbps ファイバ チャネル スイッチング モジュールの製品仕様を示します。 表 1 技術仕様
発注情報表 2 に、Cisco MDS 9700 シリーズ 48 ポート 16 Gbps ファイバ チャネル スイッチング モジュールの発注情報を示します。 表 2 発注情報
1. この機能は、今後のソフトウェア リリース(2013 年第 2 半期提供予定)でサポートされます。 関連情報Cisco MDS 9700 シリーズ ファイバ チャネル スイッチング モジュールの詳細については、 サポートされる光モジュールの詳細については、Cisco MDS 9000 ファミリ プラグ可能トランシーバを参照してください。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
