製品の概要

次世代の Cisco® MDS 9132T 32-Gbps 32 ポート ファイバ チャネル スイッチ(図 1)は、サーバ ラックから SAN コアへの高速ファイバ チャネル接続を提供します。これは、非常に高密度の仮想化サーバを使用してクラウドスケールのアプリケーションを迅速に展開する中小企業を支援し、帯域幅の拡大と統合という二重の利点を提供します。小規模な SAN アーキテクチャは、ストレージ ポートとホスト ポートの両方を接続するこの低コスト、低電力、非ブロッキング、ライン レート、低遅延、双方向エアーフロー対応の固定スタンドアロン SAN スイッチを使用して、基盤から構築できます。SAN コア ディレクタを使用して構築された中規模から大規模の SAN アーキテクチャでは、これらのスイッチをスイッチ モードまたはネットワーク ポート仮想化(NPV)モードで使用して、サーバ ラックへの 32 Gbps 接続を拡張できます。さらに、低速(4 Gbps8 Gbps、または 16 Gbps)サーバ ラック用にこのスイッチに投資することで、32 Gbps ホスト バス アダプタ(HBA)を使用して、将来的に 32 Gbps サーバ接続にアップグレードすることもできます。これは、現在利用可能です。また、Cisco® MDS 9132T 32-Gbps 32 ポート ファイバ チャネル スイッチは、独自のポート拡張モジュール(図 2)を使用して他にはないない柔軟性と、堅牢でコスト効率の高いフィールド スワップ可能なポート アップグレード オプションを提供します。このスイッチは、次世代ハードウェア プラットフォームに組み込まれた最新の SAN 分析およびテレメトリ機能も提供します。この最新のテクノロジーは、次世代のポート ASIC と、分析計算をリアルタイムで実行するために設計された完全に専用のネットワーク プロセッシング ユニットを組み合わせています。フレーム ヘッダーのインスペクションから抽出されたテレメトリ データは、(スイッチ内で)オンボードで計算され、業界をリードするオープン フォーマットを使用して、任意の分析を可視化するプラットフォームにストリーミングできます。このスイッチには、Cisco データセンター ネットワーク マネージャを含むテレメトリ レシーバへのデータ配信を最大化する専用の 10/100/1000BASE-T テレメトリ ポートも含まれています。

Cisco MDS 9132T 32-Gbps 32-Port fibre channel switch

図 1.

Cisco MDS 9132T 32-Gbps 32 ポート ファイバ チャネル スイッチ

Cisco MDS 9132T 32-Gbps 16-Port fibre channel port expansion module

図 2.

Cisco MDS 9132T 32-Gbps 16 ポート ファイバ チャネル ポート拡張モジュール

主要な機能

MDS 9132T 32 Gbps 32 ポート ファイバ チャネル スイッチの主な機能は次のとおりです。

      高性能:MDS 9132T アーキテクチャは、チップに統合された非ブロッキング アービトレーションを備えており、スイッチのすべてのファイバ チャネル ポートに対して、すべてのトラフィック条件で一貫した 32 Gbps 低遅延パフォーマンスを提供します。

      設備投資(CapEx)の節約:32 Gbps ポートにより、ユーザーは既存の 16 Gbps または 8 Gbps トランシーバにそれらを展開できるため、将来的に 32 Gbps トランシーバおよびアダプタにアップグレードするオプションで初期の CapEx を削減できます。

      高可用性:MDS 9132T スイッチは、99.999% の可用性を提供するように設計されています。電源や冷却サブシステムなど、すべての主要コンポーネントに冗長性を提供することにより、卓越した可用性と信頼性を提供します。デュアル電源は、冗長電源グリッドも容易にします。

      Pay-as-you-growMDS 9132T ファイバ チャネル スイッチは、エントリ レベルのバリアントでわずか 8 個の 32 Gbps ファイバ チャネル ポートを展開するオプションを提供します。8 ポートから 16 ポートに増やし、その後 16 個の 32 Gbps ポートから最大 32 ポートまでポート拡張可能です。このアプローチにより、フル装備のスイッチと比較して、最大 16 ポートのエントリ レベル設定で、初期投資と消費電力が削減されます。拡張モジュールでアップグレードすると、スイッチ上のポート アクティベーション ライセンスの複数のインスタンスを管理するオーバーヘッドも削減されます。ポート アップグレード オプションのこの独自の組み合わせにより、8 ポート、16 ポート、24 ポート、32 ポートの 4 つの設定が可能になります。

      次世代 Application-Specific Integrated CircuitASIC):MDS 9132T ファイバ チャネル スイッチは、Cisco MDS 9700 48 ポート 32 Gbps ファイバ チャネル スイッチング モジュールに電力を供給する統合ネットワーク プロセッサを備えた、同じ高性能 32 Gbps Cisco ASICによって電力を供給されます。この ASIC が可能にするすべての高度な機能の中で、もっとも注目すべき機能の 1 つは、外部のタップやアプライアンスを必要とせず、最小のフォーム ファクタのファイバ チャネル スイッチのすべてのフローのワイヤ速度でファイバ チャネルおよび Small Computer System InterfaceSCSI)ヘッダーを検査することです。記録されたフローはスイッチで分析でき、テレメトリおよび分析目的で専用の 10/100/1000BASE-T ポートを使用してエクスポートすることもできます。

      インテリジェント ネットワーク サービス:低速ドレイン検出、VSAN テクノロジー、ハードウェアベースのインテリジェント フレーム処理用のアクセス コントロール リスト(ACL)、およびファブリック全体の Quality of ServiceQoS)により、SAN アイランドから全社規模のストレージ ネットワークへの移行が可能となります。厳格なセキュリティ要件を満たすために、オプションでトラフィック暗号化を使用できます。

      高度な診断機能:MDS 9132T は、Inter-Switch LinkISL)などのインテリジェント診断ツール、読み取り診断パラメータ、プロトコル デコード機能、ネットワーク分析ツール、および統合された Cisco Call Home 機能を提供し、信頼性の向上、問題解決の迅速化、およびサービス コストの削減に役立ちます。

      仮想マシンの認識:MDS 9132T は、ファブリックにログインしているすべての仮想マシンを可視化します。この機能は、すべての FC フレームで仮想マシン識別子(VMID)にプライオリティ タギングできる HBA を介して使用できます。仮想マシン認識は、ファブリック内の各仮想マシンから発信されるすべてのフローのパフォーマンスを視覚化する[1]分析などのインテリジェント ファブリック サービスに拡張できます。

      プログラム可能なファブリック:MDS 9132T は、強力な Representational State TransferREST)および Cisco NX-API 機能を提供し、外部ツールからのある時点のテレメトリ データのポーリングと、SAN 向けユーティリティの柔軟かつ迅速なプログラミングを可能にします。

      単一ペイン管理:Cisco データ センター製品のスイート全体を現在管理している Cisco Data Center Network ManagerDCNM)を使用して、MDS 9132T をプロビジョニング、管理、モニタ、およびトラブルシューティングできます。

      自己完結型の高度な偽造防止テクノロジー:MDS 9132T はオンボード ハードウェアで、ブートローダ、システム イメージ ローダ、Joint Test Action GroupJTAG)インターフェイスなどの重要なコンポーネントへのアクセスを保護することで、悪意のある攻撃からシステム全体を保護します。

SAN アーキテクチャの利点

新しい 32 Gbps ファブリックス イッチは、最新のデータ センター環境における高度にスケーラブルな仮想インテリジェント SAN インフラストラクチャの要件に対応します。業界ではすでに、32 Gbps HBA とベンダーからのストレージ アレイを利用できる 32 Gbps の固定スイッチに移行する準備が整っています。また、低遅延のフラッシュ アレイと非常に高密度な仮想化の展開が普及するにつれて、固定スイッチは SAN コアに 32 Gbps 接続を提供することが期待されます。

このソリューションには、いくつかの重要な利点があります。

      サーバー ポートの統合:32 Gbps ファブリック スイッチへの需要は、ハイパースケール仮想化によってラックあたりの仮想マシン密度が倍になるとともに増大するでしょう。ブレードまたはスタンドアロン サーバーのラックあたりの高帯域幅 HBA ポートの必要性も高まります。間もなく、32 Gbps HBA ポートは現在の 16 Gbps HBA のインストール ベースを統合し、同じラック内のサーバ容量を増やす必要があります。したがって、MDS 9132T はポート密度が低く、優れたソリューションを提供します。また、将来的にはポート密度を高める柔軟性があります(図 3)。

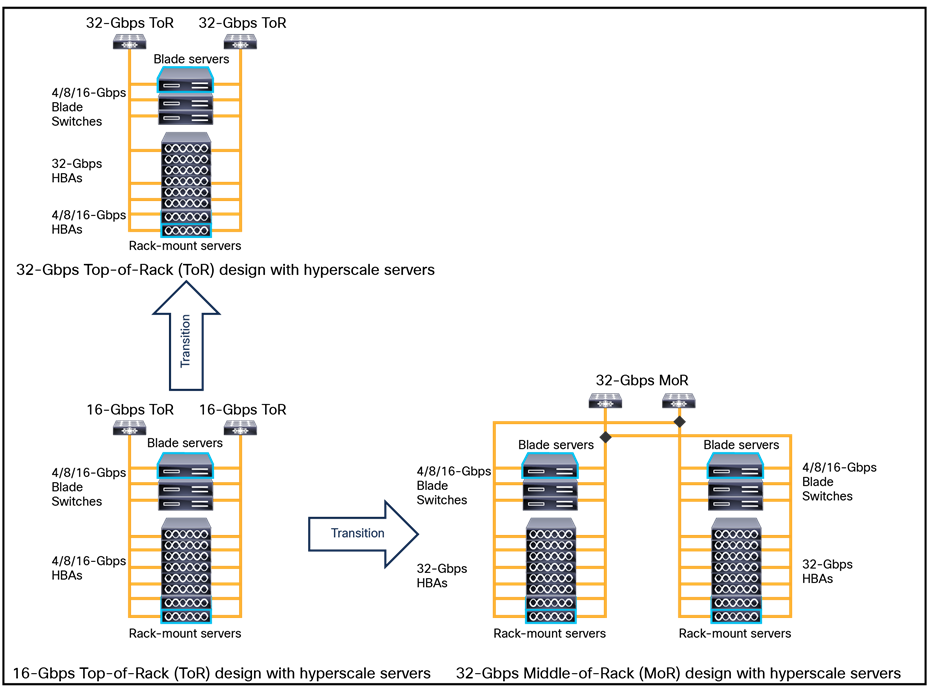

Cisco MDS 9132T in hyperscale server environments

図 3.

ハイパースケール サーバ環境での Cisco MDS 9132T

      簡素化:統合により、SAN 管理者は複雑さを軽減し、管理を簡素化できます。

      マルチプロトコル コンバージェンス:32 Gbps リンクは低帯域幅リンクよりもレイテンシが短いというメリットがあり、ストレージ アレイへのストレージ作業負荷を処理するパフォーマンスが向上します。また、帯域幅が大きくなることで、外部接続ストレージ アレイで使用できる新しいストレージ プロトコルの ISL 輻輳を軽減できます。たとえば、Fibre Channel Non-Volatile Memory Express NVMe は既存の SCSI ワークロードと同じリンク上に共存できます。

      スケールとパフォーマンス:このスモール フォーム ファクタ(SFF)スイッチは、他のスイッチング インフラストラクチャを必要とせずに、イニシエータとターゲットの両方を接続する専用かつスタンドアロンのファイバ チャネル SAN を展開するために必要なパフォーマンスとスケールをサポートします。

プラットフォームの互換性

ハードウェアおよびソフトウェアの互換性と製品の相互運用性の詳細については、「MDS 9000 シリーズ スイッチ相互運用性マトリックス」を参照してください。

製品仕様

1 に、MDS 9132T 32 Gbps 32 ポート ファイバ チャネル スイッチの仕様を示します。

表 1                 製品仕様

特長

説明

プロトコル

  ファイバ チャネル標準
  FC-PH Revision 4.3 ANSI INCITS 230-1994
  FC-PH Amendment 1 ANSI INCITS 230-1994/AM1-1996
  FC-PH Amendment 2 ANSI INCITS 230-1994/AM2-1999
  FC-PH-2 Revision 7.4 ANSI INCITS 297-1997
  FC-PH-3 Revision 9.4 ANSI INCITS 303-1998
  FC-PI Revision 13 ANSI INCITS 352-2002
  FC-PI-2 Revision 10 ANSI INCITS 404-2006
  FC-PI-3 Revision 4 ANSI INCITS 460-2011
  FC-PI-4 Revision 8 ANSI INCITS 450-2008
  FC-PI-5 Revision 6 ANSI INCITS 479-2011
  FC-PI-6 ANSI INCITS 512-2015
  FC-FS Revision 1.9 ANSI INCITS 373-2003
  FC-FS-2 Revision 1.01 ANSI INCITS 424-2007
  FC-FS-2 Amendment 1 ANSI INCITS 424-2007/AM1-2007
  FC-FS-3 Revision 1.11 ANSI INCITS 470-2011
  FC-FS-4
  FC-LS Revision 1.62 ANSI INCITS 433-2007
  FC-LS-2 Revision 2.21 ANSI INCITS 477-2011
  FC-LS-3 Revision 3.53 を含む
  FC-SW-2 Revision 5.3 ANSI INCITS 355-2001
  FC-SW-3 Revision 6.6 ANSI INCITS 384-2004
  FC-SW-4 Revision 7.5 ANSI INCITS 418-2006
  FC-SW-5 Revision 8.5 ANSI INCITS 461-2010
  FC-SW-6
  FC-GS-3 Revision 7.01 ANSI INCITS 348-2001
  FC-GS-4 Revision 7.91 ANSI INCITS 387-2004
  FC-GS-5 Revision 8.51 ANSI INCITS 427-2007
  FC-GS-6 Revision 9.4 ANSI INCITS 463-2010
  FC-GS-7 Revision 10.8 を含む
  FCP Revision 12 ANSI INCITS 269-1996
  FCP-2 Revision 8 ANSI INCITS 350-2003
  FCP-3 Revision 4 ANSI INCITS 416-2006
  FCP-4 Revision 2b ANSI INCITS 481-2011
  FC-SB-2 Revision 2.1 ANSI INCITS 349-2001
  FC-SB-3 Revision 1.6 ANSI INCITS 374-2003
  FC-SB-3 Amendment 1 ANSI INCITS 374-2003/AM1-2007
  FC-SB-4 Revision 3.0 ANSI INCITS 466-2011
  FC-SB-5, Revision 2.00 (ANSI INCITS 485-2014)
  FC-BB-6 Revision 2.00 ANSI INCITS 509-2014
  FC-BB-2 Revision 6.0 ANSI INCITS 372-2003
  FC-BB-3 Revision 6.8 ANSI INCITS 414-2006
  FC-BB-4 Revision 2.7 ANSI INCITS 419-2008
  FC-BB-5 Revision 2.0 ANSI INCITS 462-2010
  FC-VI Revision 1.84 ANSI INCITS 357-2002
  FC-SP Revision 1.8 ANSI INCITS 426-2007
  FC-SP-2 Revision 2.71 ANSI INCITS 496-2012
  FAIS Revision 1.03 ANSI INCITS 432-2007
  FAIS-2 Revision 2.23 ANSI INCITS 449-2008
  FC-IFR Revision 1.06 ANSI INCITS 475-2011
  FC-FLA Revision 2.7 INCITS TR-20-1998
  FC-PLDA Revision 2.1 INCITS TR-19-1998
  FC-Tape Revision 1.17 INCITS TR-24-1999
  FC-MI Revision 1.92 INCITS TR-30-2002
  FC-MI-2 Revision 2.6 INCITS TR-39-2005
  FC-MI-3 Revision 1.03 INCITS TR-48-2012
  FC-DA Revision 3.1 INCITS TR-36-2004
  FC-DA-2 Revision 1.06 INCITS TR-49-2012
  FC-MSQS Revision 3.2 INCITS TR-46-2011
  サービスのファイバ チャネル クラス:Class 2 Class 3 Class F
  ファイバ チャネル標準ポート タイプ:E F 、および B
  ファイバ チャネル拡張ポート タイプ:SD ST NP TE
  NVMe/FC
  IP over Fibre Channel RFC 2625 )を使用したインバンド管理
  ファイバ チャネル上(RFC 4338 )の IPv6 IPv4 、およびアドレス解決プロトコル(ARP
  拡張 IETF 規格に基づく TCP/IP SNMPv3 、およびリモート モニタリング(RMON MIB

ファイバ チャネル ポート

  16 個の SFP+ ポート ベースと 1 個の 16 SFP + ポート拡張スロットを備えた固定スイッチ フォーム ファクタ
  任意の 8 ポートをオンにする柔軟性を備えた、エントリ レベルの 8 ポート事前アクティブ化ベース モデル
  増分ポート

    8 ポート ベース モデルで、8 ポート オンデマンド アクティベーション ライセンスを使用して、ベース スイッチで最大 16 ポートをアクティブ化

    8 ポート ベース モデルでは、最大 24 ポートをアクティブにする 16 ポート拡張モジュール

    16ポート設定で、最大32ポートをアクティブにする16ポート拡張モジュール

    24 ポート設定で、最大 32 ポートをアクティブ化する 8 ポート オンデマンド アクティベーション ライセンス

セキュリティ

  VSAN ファブリック分離
  ポート レベルでのインテリジェント パケット インスペクション
  アクセス コントロール リスト(ACL )によるハードウェア ゾーン分割
  FC-SP スイッチ間認証
  FC-SP ホストおよびスイッチ間認証
  RBAC RADIUS TACACS+ または LDAP 認証、許可、アカウンティング(AAA )機能
  セキュア FTP SFTP
  セキュア シェル バージョン 2 SSHv2
  Advanced Encryption Standard AES )を実装するシンプルなネットワーク管理プロトコル バージョン 3 SNMPv3
  コントロール プレーン セキュリティ
  Cisco TrustSec ペイロード暗号化
  セキュア ブートおよび偽造防止テクノロジー

パフォーマンス

  ポート速度:4/8/16/32 Gbps 自動検知ポート(ポートごとに 32 Gbps の専用帯域幅)
  1024 Gbps エンドツーエンド全二重の集約帯域幅
  バッファ クレジット:16 ポートのグループでは最大 8300 、ポートあたりのデフォルトのバッファ クレジットは 500 、グループ内の単一ポートの場合は最大 8270 のバッファ クレジット
  ポート チャネル:1 つのポート チャネルにグループ化された最大 16 個のロードバランシングされた物理リンク

診断

  Power-on-Self-Test POST )診断
  Online Health Management System OHMS )診断
  内部ループバック
  SPAN
  ファイバ チャネル traceroute
  ファイバ チャネル ping
  ファイバ チャネルのデバッグ
  Cisco Fabric Analyzer
  Syslog
  ポートレベル統計情報
  リンク診断(ISL 診断および HBA 診断)
  診断パラメータの読み取り

サービスアビリティ

  設定ファイルの管理
  Call Home
  ポート ビーコン
  リンク ケーブル ビーコン
  システム LED
  アラートの SNMP トラップ

信頼性および可用性

  Cisco In-Service Software Upgrade ISSU
  ホットスワップ可能なデュアル冗長電源
  スイッチ統合された温度と電源管理を備えたホットスワップ可能なファン モジュール
  ホットスワップ可能な SFP+ 光カード
  ステートフル プロセス再起動
  ポート チャネルのポート設定
  ファブリックベースのマルチ パス
  VSAN 単位のファブリック サービス
  ポート トラッキング
  管理 IP インターフェイスの VRRP

ネットワーク管理

  2 つのアウトオブバンド 10/100/1000 Mbps イーサネット ポートによる管理アクセス

    mgmt0: 10/100/1000BASE-T port

    mgmt1: 10/100/1000BASE-T port

  RS-232 シリアル コンソール ポート
  USB 電源投入時自動プロビジョニング ポート
  アクセス プロトコル
  コンソールおよびイーサネット ポートを使用するコマンド ライン インターフェイス(CLI
  SNMPv3 (イーサネット ポートおよびインバンド IP over Fibre Channel アクセス経由)
  Storage Networking Industry Association SNIA Storage Management Initiative Specification SMI-S
  HTTPS 経由での RESTful アクセスの NX-API
  DDAS (分散デバイスエイリアスサービス)
  ネットワーク セキュリティ
  VSAN ロールベース アクセス コントロール(RBAC )単位(LDAP RADIUS および TACACS+ ベースの認証、許可、アカウンティング(AAA )機能を使用)
  SFTP
  AES を実装する SSHv2
  AES を実装する SNMPv3
  Cisco Data Center Network Manager

プログラミング インターフェイス

  スクリプト可能 CLI
  Cisco DCNM Web サービス API
  NX-API RESTful インターフェイス
  オンボード Python インタープリタ
  Cisco 組込イベント マネージャ
  Cisco NX-OS ソフトウェア スケジューラ

物理寸法(高さ X X 奥行)と重量

  電源ユニット(PSU )およびファン トレイ ハンドルを除く 1RU 1.72 インチ X 17.3 インチ X 20.11 インチ)
  9.1 kg 16 個のアクティブ ポート)
  32 個のアクティブ ポートすべてで 9.82 kg

電源

  80 + プラチナム認定電源
  電源オプション

    ベース モデルで 650W AC、ポート側の排気バリアント(スイッチあたり最大 2 個)

    ベース モデルで 650W AC、ポート側の吸気バリアント(スイッチあたり最大 2 個)

  電源コード

    ノッチ付き C15 ソケット コネクタに接続する 650W 電源の IEC60320 C14 プラグ(地域固有の電源コードについては表 6 を参照)

  AC 入力:100 240 V AC 10 % 範囲)
  周波数:50 60 Hz (公称)
  通常の消費電力

    SFP なしで 16 ポートがアクティブなアイドル ベース スイッチの場合は 72 W

    SFP なしで 16 ポートがアクティブなアイドル拡張モジュールの場合は 43 W

    32G SFP でアクティブ化された 8 ポートで 80 W25°C のトラフィック)

  エアーフロー

    ポートの側の排気ファンを使用して背面から前面へ(ポートに向かって)

  ポート側吸気ファンを使用して前面から背面へ(ポートに)
  25°C でシステム ファン アセンブリを通過する 50 立方フィート/ 分(CFM
  最大 100 CFM

温度範囲

  温度、動作時:

    045°C32104°F)、ポート側排気および吸気エアーフロー バリアント

  温度、周囲非動作時および保管時温度:-40 70°C -40 158°F
  相対湿度、動作温度(結露しないこと):10 90%
  相対湿度、非動作時および保管時の湿度(結露しないこと):10 95%
  高度(動作時):-60 2000m -197 6500 フィート)

認定および適合規格

  安全性準拠
  CE マーキング
  UL 60950
  CAN/CSA-C22.2 No. 60950
  EN 60950
  IEC 60950
  TS 001
  AS/NZS 3260
  IEC60825
  EN60825
  21 CFR 1040
  EMC 準拠
  FCC Part 15 CFR 47 )クラス A
  ICES-003 クラス A
  EN 55022 Class A
  CISPR 22 Class A
  AS/NZS 3548 クラス A
  VCCI クラス A
  EN 55024
  EN 50082-1
  EN 61000-6-1
  EN 61000-3-2
  EN 61000-3-3

ファブリック サービス

  ネーム サーバ
  Registered State Change Notification RSCN
  ログイン サービス
  ファブリック設定サーバ(FCS
  ブロードキャスト
  順序どおりの配信

高度な機能

  VSAN
  NPV
  IVR
  ポート チャネル(マルチパス ロード バランシングを使用)
  フローベースおよびゾーンベース QoS

サポートされるシスコの光、メディア、および伝送距離

  サポートされるすべてのトランシーバの詳細については、 Cisco MDS 9000 ファミリ プラグ着脱可能トランシーバ ドキュメントを参照してください。

発注情報

    2 に、Cisco MDS 9132T で追加の機能を有効にするために購入可能なオプションのライセンスを示します。

    3 に、MDS 9132T 32 Gbps 32 ポート スイッチ ベース モジュールの発注情報を示します。

    4 に、個別に発注可能な MDS 9132T スイッチ スペアの発注情報を示します。

    5 に、MDS 9132T スイッチ バンドルの発注情報を示します。

    6 に、サポートされる電源コードの発注情報を示します。

    7 に、サポートされるトランシーバの発注情報を示します。

    8 に、最低限必要なソフトウェア バージョンの発注情報を示します。

    9 に、アクセサリ キットの発注情報を示します。

表 2                 オプション ライセンス

License type

説明

製品番号

Cisco MDS 9100 SAN Insights パッケージ

データセンター ネットワーク マネージャおよびその他のテレメトリ レシーバのオンボード分析、ストリーミングテレメトリ、およびSAN Insights用の3年間のスイッチベースライセンス。

LD-M91S-AXK9=

Cisco MDS 9000 ファミリ エンタープライズ パッケージ

IVRQoS、ゾーンベースの QoS、ファイバ チャネル セキュリティ プロトコル(FC-SP)、ポート セキュリティ、トラフィック暗号化、VSAN ベースのアクセス制御、オープン システムのファブリック バインディングなど、高度なトラフィック エンジニアリング機能とネットワーク セキュリティ機能が含まれています。ライセンスはスイッチ単位で提供され、そのスイッチ内のすべてのポートに対応します。

M9100-ENT1K9=

L-M9100ENT1K9=

Cisco MDS 9100 シリーズ用 Cisco DCNM for SAN Advanced Edition

VMware vCenter との統合、パフォーマンスの傾向、高度なプロビジョニング、バックアップ、レポート、ダッシュボードなど、高度な管理機能が含まれています。ライセンスはスイッチ単位で提供され、そのスイッチ内のすべてのポートに対応します。スイッチまたはサーバでライセンスをホストします。スイッチベースのライセンスは、SKU では「X」で示されます。

DCNM-SAN-M91-K9=

L-DCNM-S-M91-K9=

DCNM-S-M91XK9=

L-DCNM-S-M91XK9=

Cisco MDS9132T 8ポートオンデマンドアクティベーション

ベース スイッチで最大合計 16 個のポートになるまで 8 個のファイバ チャネル ポートを追加できます(および 16 個のポート ファイバ チャネル ポート拡張モジュールを備えたベース スイッチで最大 32 個)

M9132T-PL8

M9132T-PL8=

M9132T-PL8-SL=

表 3                 ベース モジュール

説明

製品番号

MDS 9132 32G 1 RU FC スイッチ、8 個のアクティブ FC ポート、2 個のファン、1 個の PSU、ポート側排気

DS-C9132T-MEK9

MDS 9132 32G 1 RU FC スイッチ、8 個のアクティブ FC ポート、2 個のファン、1 個の PSU、ポート側吸気

DS-C9132T-MIK9

ベース用 MDS 9132T 32G FC スイッチ 8 ポート アクティベーション ライセンス

M9132T-PL8

MDS 32G FC ポート拡張モジュール、ベース用アクティブ ポート 16 個搭載

M9XT-FC1632

表 4                 予備のモジュール

説明

製品番号

MDS 9132 32G 1 RU FC スイッチ、8 個のアクティブ FC ポート、2 個のファン、1 個の PSU、ポート側排気、スペア

DS-C9132T-MEK9=

MDS 9132 32G 1 RU FC スイッチ、8 個のアクティブ FC ポート、2 個のファン、1 個の PSU、ポート側吸気、スペア

DS-C9132T-MIK9=

MDS 32G FC 16 ポート拡張モジュール、16 個のアクティブ ポート、スペア

M9XT-FC1632=

MDS 9132T 32G FCスイッチ 8 ポート アクティベーション ライセンス、スペア

M9132T-PL8=

MDS 9132T 32G FC スイッチ 8 ポート アクティベーション スマート ライセンス、スペア

M9132T-PL8-SL=

AC PSU ポート側排気、スペア

DS-CAC-650W-E=

AC PSU ポート側吸気、スペア

DS-CAC-650W-I=

Nexus 9132T ファン モジュール、ポート側排気、スペア

DS-C32S-FAN-E=

Nexus 9132T ファン モジュール、ポート側吸気、スペア

DS-C32S-FAN-I=

表 5                 バンドル設定

説明

製品番号

MDS 9132T 32G FC スイッチ、8 個のアクティブ ポート + 8 個の 16G SW 光ファイバ、2 個のファン、1 個の PSU、ポート側排気

DS-C9132T-8PMESK9

MDS 9132T 32G FC スイッチ、8 個のアクティブ ポート + 8 個の 16G SW 光ファイバ、2 個のファン、1 個の PSU、ポート側吸気

DS-C9132T-8PMISK9

MDS 9132T 32G FC エンタープライズ スイッチ、24 個のアクティブ ポート + 24 個の 16G SW 光ファイバ、4 個のファン、2 個の PSU、エンタープライズ ライセンス、ポート側排気

DS-C9132T-24PESK9

MDS 9132T 32G FC エンタープライズ スイッチ、24 個のアクティブ ポート+ 24 個の 16G SW 光ファイバ、4 個のファン、2 個の PSU、エンタープライズ ライセンス、ポート側吸気

DS-C9132T-24PISK9

MDS 9132T 32G FC スイッチ、8 個のアクティブ ポート + 8 個の 32G SW 光ファイバ、2 個のファン、1 個の PSU、ポート側排気

DS-C9132T-8PMETK9

MDS 9132T 32G FC スイッチ、8 個のアクティブ ポート + 8 個の 32G SW 光ファイバ、2 個のファン、1 個の PSU、ポート側吸気

DS-C9132T-8PMITK9

MDS 9132T 32G FC スイッチ、24 個のアクティブ ポート + 24 個の 32G SW 光ファイバ、4 個のファン、2 個の PSU、ポート側排気(エンタープライズ ライセンスは含まれません)

DS-C9132T-24PETK9

MDS 9132T 32G FC スイッチ、24 個のアクティブ ポート+ 24 個の 32G SW 光ファイバ、4 個のファン、2 個の PSU、ポート側吸気(エンタープライズ ライセンスは含まれません)

DS-C9132T-24PITK9

MDS 9132T 32G FC スイッチ、8 個のアクティブ ポート + 4x32G + 4x 16G SW 光ファイバ、2 個のファン、1 個の PSU、ポート側排気。DCNM および SAN インサイト 1 年間。

DS-C9132T-8MESTK9

表 6                 電源コード

説明

製品番号

電源コード、250VAC 10A IRAM 2073 プラグ、アルゼンチン

CAB-9K10A-AR

電源コード、250 VAC10 A3112 プラグ(オーストラリア仕様)

CAB-9K10A-AU

電源コード、250 VAC 10 A GB1002 プラグ、中国

CAB-9K10A-CH

電源コード、250 VAC10 ACEE 7/7 プラグ(EU 仕様)

CAB-9K10A-EU

電源コード、250VAC 10A SI16S3 プラグ、イスラエル

CAB-9K10A-ISR

電源コード、250 VAC10 ACEI 23-16/VII プラグ(イタリア仕様)

CAB-9K10A-IT

電源コード、125 VAC 13 A KSC8305 プラグ(韓国仕様)

CAB-9K10A-KOR

電源コード、250VAC 10A SABS 164/1 プラグ、南アフリカ

CAB-9K10A-SA

電源コード、250VAC 10AStraight C15, MP232 プラグ、スイス

CAB-9K10A-SW

電源コード、125VAC 15A CNS10917-2、台湾

CAB-9K10A-TWN

電源コード、250 VAC10 ABS1363 プラグ(13 A ヒューズ)(英国)

CAB-9K10A-UK

電源コード、125 VAC13 ANEMA 5-15 プラグ(北米)

CAB-9K12A-NA

電源コード、250VAC 10A、ブラジル

CAB-250V-10A-BR

キャビネット ジャンパ電源コード、250 VAC 13 AC14-C15 コネクタ

CAB-C15-CBN

キャビネット ジャンパ電源コード、250 VAC 13 AC14-C15 コネクタ、中国、韓国

CAB-C15-CBN-CK

キャビネット ジャンパ電源コード、250 VAC 13AC14-C15 コネクタ、EU、ロシア連邦、ベラルーシ、カザフスタン、オーストラリア

CAB-C15-CBN-EUA

AC 電源コード、250 V10 A(インド)

CAB-250V-10A-ID

表 7                 トランシーバ

説明

製品番号

32G FC 短波光学

DS-SFP-FC32G-SW1

32G FC 長波光学

DS-SFP-FC32G-LW=1

16G FC 短波光学

DS-SFP-FC16G-SW1

16G FC 長波光学

DS-SFP-FC16G-LW=1

8G FC 短波光学

DS-SFP-FC8G-SW=1

8G FC 長波光学

DS-SFP-FC8G-LW=1

表 8                 システム要件

項目

要件

スイッチ向け Cisco NX-OS ソフトウェア

Cisco MDS NX-OS 8.2(1) 以降

Cisco Data Center Network Manager

Cisco DCNM 10.4(1) 以降

表 9                 アクセサリ

説明

製品番号

Cisco 向け MDS 9132T アクセサリ キット

DS-9132T-KIT-CSCO

Cisco MDS 9132T アクセサリ キット、スペア

DS-9132T-KIT-CSCO=

MDS 9132T アクセサリ キット(Dell/EMC 用)

DS-9132T-KIT-EM

HDS MDS 9132T アクセサリ キット

DS-9132T-KIT-HDS

IBM MDS 9132T アクセサリ キット

DS-9132T-KIT-IBM

HPE MDS 9132T アクセサリ キット

DS-9132T-KIT-HP

サービスおよびサポート

シスコは、安全上の理由から、製品のバッテリを取り外さないようにお勧めしています。シスコの回収およびリサイクル プログラムをご利用ください。

シスコとパートナー各社は、シスコのライフサイクル サービスのアプローチを通じて、幅広いエンドツーエンドのサービスとサポートを提供し、お客様がネットワークのビジネス価値を高めて ROI を拡大できるように支援します。このアプローチでは、テクノロジーおよびネットワークの複雑さに応じて必要最小限の作業を定義し、お客様がシスコのテクノロジーを適切に展開および運用して、ネットワークのライフサイクル全体を通してパフォーマンスを最適化できるようにします。

シスコの環境維持への取り組み

シスコの企業の社会的責任CSR)レポートの「環境の持続性」セクションでは、製品、ソリューション、運用・拡張運用、サプライチェーンに対する、シスコの環境持続性ポリシーとイニシアチブを掲載しています。

次の表に、環境の持続可能性に関する主要なトピック(CSR レポートの「環境の持続性」セクションに記載)への参照リンクを示します。

持続性に関するトピック

参照先

製品の材料に関する法律および規制に関する情報

材料

製品、バッテリ、パッケージを含む電子廃棄物法規制に関する情報

WEEE 適合性

シスコでは、パッケージデータを情報共有目的でのみ提供しています。これらの情報は最新の法規制を反映していない可能性があります。シスコは、情報が完全、正確、または最新のものであることを表明、保証、または確約しません。これらの情報は予告なしに変更されることがあります。

Cisco Capital

目的達成に役立つ柔軟な支払いソリューション

Cisco Capital により、目標を達成するための適切なテクノロジーを簡単に取得し、ビジネス変革を実現し、競争力を維持できます。総所有コスト(TCO)の削減、資金の節約、成長の促進に役立ちます。シスコの柔軟な支払いソリューションは 100 か国以上で利用可能であり、ハードウェア、ソフトウェア、サービス、およびサードパーティ製の補完的な機器を、利用しやすい計画的な支払方法で購入できます。詳細はこちらをご覧ください。

詳細情報

Cisco MDS 9132T ファイバ チャネル スイッチに関する詳細は、https://www.cisco.com/go/storage にアクセスするか、地域のアカウント担当者にご連絡ください。

文書の変更履歴

新規トピックまたは改訂されたトピック

説明

日付



























[1] サポートされるすべてのトランシーバの詳細については、 Cisco MDS 9000 ファミリ Pluggable(プラグ着脱可能)トランシーバ ドキュメントを参照してください。

Learn more
