Exemple de configuration de tunnel IPsec dynamique entre un ASA à adressage statique et un routeur Cisco IOS à adressage dynamique qui utilise CCP

Introduction

Ce document fournit un exemple de configuration pour permettre au dispositif de sécurité PIX/ASA d'accepter des connexions IPsec dynamiques à partir du routeur Cisco IOS^®. Dans ce scénario, le tunnel IPSec établit quand le tunnel est initié de l'extrémité du routeur seulement. L'ASA n'a pas pu initier un tunnel VPN en raison de la configuration IPSec dynamique.

Cette configuration permet au dispositif de sécurité PIX de créer un tunnel LAN à LAN (L2L) IPsec dynamique avec un routeur VPN distant. Ce routeur reçoit dynamiquement son adresse IP publique externe de son fournisseur d'accès Internet. Le protocole DHCP (Dynamic Host Configuration Protocol) fournit ce mécanisme afin d'allouer des adresses IP dynamiquement à partir du fournisseur. Cela permet de réutiliser les adresses IP lorsque les hôtes n’en ont plus besoin.

La configuration sur le routeur s'effectue à l'aide de Cisco Configuration Professional (CCP). CCP est un outil de gestion de périphériques basé sur une interface utilisateur graphique qui vous permet de configurer des routeurs basés sur Cisco IOS. Référez-vous à Configuration de base d'un routeur à l'aide de Cisco Configuration Professional pour plus d'informations sur la façon de configurer un routeur avec CCP.

Référez-vous à VPN de site à site (L2L) avec ASA pour plus d'informations et des exemples de configuration sur l'établissement du tunnel IPsec qui utilisent les routeurs ASA et Cisco IOS.

Référez-vous à VPN site à site (L2L) avec IOS pour plus d'informations et un exemple de configuration sur l'établissement de tunnel IPSec dynamique avec l'utilisation de PIX et de routeur Cisco IOS.

Conditions préalables

Conditions requises

Avant d'essayer cette configuration, assurez-vous que l'ASA et le routeur ont tous deux une connectivité Internet afin d'établir le tunnel IPSEC.

Components Used

Les informations contenues dans ce document sont basées sur les versions de matériel et de logiciel suivantes :

• Routeur Cisco IOS1812 qui exécute le logiciel Cisco IOS Version 12.4

• Logiciel Cisco ASA 5510 version 8.0.3

The information in this document was created from the devices in a specific lab environment. All of the devices used in this document started with a cleared (default) configuration. If your network is live, make sure that you understand the potential impact of any command.

Conventions

Pour plus d'informations sur les conventions utilisées dans ce document, reportez-vous à Conventions relatives aux conseils techniques Cisco.

Informations générales

Dans ce scénario, le réseau 192.168.100.0 est derrière l'ASA et le réseau 192.168.200.0 est derrière le routeur Cisco IOS. Il est supposé que le routeur obtient son adresse publique via DHCP de son FAI. Comme cela pose un problème dans la configuration d'un homologue statique sur l'extrémité ASA, vous devez approcher le mode de configuration de chiffrement dynamique pour établir un tunnel site à site entre ASA et le routeur Cisco IOS.

Les utilisateurs Internet de l'extrémité ASA sont traduits en adresse IP de son interface externe. Il est supposé que NAT n’est pas configuré sur l’extrémité du routeur Cisco IOS.

Voici maintenant les principales étapes à configurer sur l'extrémité ASA afin d'établir un tunnel dynamique :

1. Configuration ISAKMP de phase 1

2. Configuration de l'exemption Nat

3. Configuration de la carte de chiffrement dynamique

Le routeur Cisco IOS a une carte de chiffrement statique configurée car l'ASA est supposé avoir une adresse IP publique statique. Voici maintenant la liste des étapes principales à configurer sur l’extrémité du routeur Cisco IOS pour établir un tunnel IPSEC dynamique.

1. Configuration ISAKMP de phase 1

2. Configuration liée à la crypto-carte statique

Ces étapes sont décrites en détail dans ces configurations.

Configuration

Cette section vous fournit des informations pour configurer les fonctionnalités décrites dans ce document.

Remarque : utilisez l'outil de recherche de commandes (clients enregistrés uniquement) pour obtenir plus d'informations sur les commandes utilisées dans cette section.

Diagramme du réseau

Ce document utilise la configuration réseau suivante :

Configurations

Il s'agit de la configuration VPN IPsec sur le routeur VPN avec CCP. Procédez comme suit :

1. Ouvrez l'application CCP et choisissez Configure > Security > VPN > Site to Site VPN. Cliquez sur l'onglet Lancer la sélection.



2. Sélectionnez Assistant étape par étape, puis cliquez sur Suivant.



3. Complétez l'adresse IP de l'homologue distant avec les détails de l'authentification.



4. Choisissez les propositions IKE et cliquez sur Suivant.



5. Définissez les détails du jeu de transformation et cliquez sur Suivant.

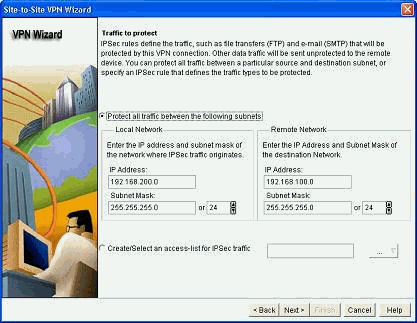

6. Définissez le trafic à chiffrer et cliquez sur Suivant.



7. Vérifiez le résumé de la configuration IPsec de chiffrement et cliquez sur Terminer.



8. Cliquez sur Deliver afin d'envoyer la configuration au routeur VPN.



9. Click OK.



Configuration CLI

• Ciscoasa

• Routeur VPN

ciscoasa(config)#show run
: Saved
:
ASA Version 8.0(3)
!
hostname ciscoasa
enable password 8Ry2YjIyt7RRXU24 encrypted
names
!
interface Ethernet0/0
 nameif outside
 security-level 0
 ip address 209.165.201.2 255.255.255.224
!
interface Ethernet0/1
 nameif inside
 security-level 100
 ip address 192.168.100.1 255.255.255.0
!
interface Ethernet0/2
 shutdown
 no nameif
 no security-level
 no ip address
!
interface Ethernet0/3
 shutdown
 no nameif
 no security-level
 no ip address
!
interface Management0/0
 shutdown
 no nameif
 no security-level
 no ip address
!
passwd 2KFQnbNIdI.2KYOU encrypted
ftp mode passive

!--- Output suppressed

access-list nonat extended permit ip 192.168.100.0 255.255.255.0 192.168.200.0 255.255.255.0

no pager
mtu outside 1500
mtu inside 1500
icmp unreachable rate-limit 1 burst-size 1
asdm image disk0:/asdm-613.bin
no asdm history enable
arp timeout 14400
!
!--- Define the nat-translation for Internet users

global (outside) 1 interface
nat (inside) 1 192.168.100.0 255.255.255.0
!
!
!--- Define the nat-exemption policy for VPN traffic

nat (inside) 0 access-list nonat
!
route outside 0.0.0.0 0.0.0.0 209.165.201.1 1
!
timeout xlate 3:00:00
timeout conn 1:00:00 half-closed 0:10:00 udp 0:02:00 icmp 0:00:02
timeout sunrpc 0:10:00 h323 0:05:00 h225 1:00:00 mgcp 0:05:00 mgcp-pat 0:05:00
timeout sip 0:30:00 sip_media 0:02:00 sip-invite 0:03:00 sip-disconnect 0:02:00
timeout uauth 0:05:00 absolute
dynamic-access-policy-record DfltAccessPolicy
no snmp-server location
no snmp-server contact
snmp-server enable traps snmp authentication linkup linkdown coldstart
!
!--- Configure the IPsec transform-set

crypto ipsec transform-set myset esp-des esp-md5-hmac
!
!
!--- Configure the dynamic crypto map

crypto dynamic-map mymap 1 set transform-set myset
crypto dynamic-map mymap 1 set reverse-route
crypto map dyn-map 10 IPSec-isakmp dynamic mymap
crypto map dyn-map interface outside
!
!--- Configure the phase I ISAKMP policy

crypto isakmp policy 10
 authentication pre-share
 encryption des
 hash md5
 group 2
 lifetime 86400
!
!
!--- Configure the default L2L tunnel group parameters

tunnel-group DefaultL2LGroup IPSec-attributes
 pre-shared-key *
!
class-map inspection_default
 match default-inspection-traffic
!
!
policy-map type inspect dns preset_dns_map
 parameters
  message-length maximum 512
policy-map global_policy
 class inspection_default
  inspect dns preset_dns_map
  inspect ftp
  inspect h323 h225
  inspect h323 ras
  inspect netbios
  inspect rsh
  inspect rtsp
  inspect skinny
  inspect esmtp
  inspect sqlnet
  inspect sunrpc
  inspect tftp
  inspect sip
  inspect xdmcp
!
service-policy global_policy global
prompt hostname context
Cryptochecksum:d41d8cd98f00b204e9800998ecf8427e
: end
ciscoasa(config)#

CCP crée cette configuration sur le routeur VPN.

VPN-Router#show run
Building configuration...
!
version 12.4
service timestamps debug datetime msec
service timestamps log datetime msec
no service password-encryption
!
hostname VPN-Router
!
!
username cisco privilege 15 secret 5 $1$UQxM$WvwDZbfDhK3wS26C9xYns/
username test12 privilege 15 secret 5 $1$LC0U$ex3tp4hM8CYD.HJSRDfQO1
!
!
!--- Output suppressed

no aaa new-model
ip subnet-zero
!
ip cef
!
crypto isakmp enable outside
!
crypto isakmp policy 1
 encrypt 3des
 authentication pre-share
 group 2
!
crypto isakmp policy 2
 hash md5
 authentication pre-share
 group 2
!
!
crypto isakmp key cisco123 address 209.165.201.2
!
!
crypto ipsec transform-set myset esp-des esp-md5-hmac
!
!
crypto map SDM_CMAP_1 1 IPSec-isakmp
 description Tunnel to209.165.201.2
 set peer 209.165.201.2
 set transform-set myset
 match address 101
!
!
!
interface BRI0
 no ip address
 shutdown
!
interface Dot11Radio0
 no ip address
 shutdown
 speed basic-1.0 basic-2.0 basic-5.5 6.0 9.0 basic-11.0 12.0 18.0 24.0 36.0 48.0 54.0
 station-role root
!
interface Dot11Radio1
 no ip address
 shutdown
 speed basic-6.0 9.0 basic-12.0 18.0 basic-24.0 36.0 48.0 54.0
 station-role root
!
interface FastEthernet0
 ip address 192.168.200.1 255.255.255.0
 duplex auto
 speed auto
!
interface FastEthernet1
 ip address dhcp
 duplex auto
 speed auto
 crypto map SDM_CMAP_1
!
interface FastEthernet2
 no ip address
 shutdown
!
interface FastEthernet3
 no ip address
 shutdown
!
interface FastEthernet4
 no ip address
 shutdown
!
interface FastEthernet5
 no ip address
 shutdown
!
interface FastEthernet6
 no ip address
 shutdown
!
interface FastEthernet7
 no ip address
 shutdown
!
interface FastEthernet8
 no ip address
 shutdown
!
interface FastEthernet9
 no ip address
 shutdown
!
interface Vlan1
 no ip address
!
ip classless
ip route 0.0.0.0 0.0.0.0 209.165.200.1
!
!
!--- Output suppressed

!
ip http server
ip http authentication local
ip http secure-server
!
access-list 100 permit ip 0.0.0.0 255.255.255.0 0.0.0.0 255.255.255.0
access-list 101 remark CCP_ACL Category=4
access-list 101 remark IPSEC Rule
access-list 101 permit ip 192.168.200.0 0.0.0.255 192.168.100.0 0.0.0.255
!
!
!
!
control-plane
!
!
line con 0
line aux 0
line vty 0 4
 privilege level 15
 login local
 transport input telnet ssh
line vty 5 15
 privilege level 15
 login local
 transport input telnet ssh
!
no scheduler allocate
end

Vérification

Référez-vous à cette section pour vous assurer du bon fonctionnement de votre configuration.

L'Outil Interpréteur de sortie (clients enregistrés uniquement) (OIT) prend en charge certaines commandes show. Utilisez l'OIT pour afficher une analyse de la sortie de la commande show .

• Vérification des paramètres de tunnel via CCP

• Vérification de l'état du tunnel via l'interface de ligne de commande ASA

• Vérification des paramètres de tunnel via l'interface de ligne de commande du routeur

Vérifier les paramètres de tunnel via CCP

• Surveillez le trafic traversant le tunnel IPsec.



• Surveillez l'état de la phase I ISAKMP SA.



Vérifier l'état du tunnel via l'interface de ligne de commande ASA

• Vérifiez l'état de la phase I ISAKMP SA.

  ciscoasa#show crypto isakmp sa

     Active SA: 1
      Rekey SA: 0 (A tunnel will report 1 Active and 1 Rekey SA during rekey)
  Total IKE SA: 1

  1   IKE Peer: 209.165.200.12
      Type    : L2L             Role    : responder
      Rekey   : no              State   : MM_ACTIVE
  ciscoasa#

  Remarque : observez le rôle comme répondeur, qui indique que l'initiateur de ce tunnel se trouve à l'autre extrémité, par exemple, le routeur VPN.

• Vérifiez les paramètres de la phase II IPSEC SA.

  ciscoasa#show crypto ipsec sa
  interface: outside
      Crypto map tag: mymap, seq num: 1, local addr: 209.165.201.2

        local ident (addr/mask/prot/port): (192.168.100.0/255.255.255.0/0/0)
        remote ident (addr/mask/prot/port): (192.168.200.0/255.255.255.0/0/0)
        current_peer: 209.165.200.12

        #pkts encaps: 29, #pkts encrypt: 29, #pkts digest: 29
        #pkts decaps: 29, #pkts decrypt: 29, #pkts verify: 29
        #pkts compressed: 0, #pkts decompressed: 0
        #pkts not compressed: 29, #pkts comp failed: 0, #pkts decomp failed: 0
        #pre-frag successes: 0, #pre-frag failures: 0, #fragments created: 0
        #PMTUs sent: 0, #PMTUs rcvd: 0, #decapsulated frgs needing reassembly: 0
        #send errors: 0, #recv errors: 0

        local crypto endpt.: 209.165.201.2, remote crypto endpt.: 209.165.200.12

        path mtu 1500, IPSec overhead 58, media mtu 1500
        current outbound spi: E7B37960

      inbound esp sas:
        spi: 0xABB49C64 (2880740452)
           transform: esp-des esp-md5-hmac none
           in use settings ={L2L, Tunnel, }
           slot: 0, conn_id: 4096, crypto-map: mymap
           sa timing: remaining key lifetime (kB/sec): (4274997/3498)
           IV size: 8 bytes
           replay detection support: Y
      outbound esp sas:
        spi: 0xE7B37960 (3887298912)
           transform: esp-des esp-md5-hmac none
           in use settings ={L2L, Tunnel, }
           slot: 0, conn_id: 4096, crypto-map: mymap
           sa timing: remaining key lifetime (kB/sec): (4274997/3498)
           IV size: 8 bytes
           replay detection support: Y

Vérifier les paramètres du tunnel via l’interface de ligne de commande du routeur

• Vérifiez l'état de la phase I ISAKMP SA.

  VPN-Router#show crypto isakmp sa
  dst             src             state          conn-id slot status
  209.165.201.2   209.165.200.12  QM_IDLE              1    0 ACTIVE


• Vérifiez les paramètres de la phase II IPSEC SA.

  VPN-Router#show crypto ipsec sa

  interface: FastEthernet1
      Crypto map tag: SDM_CMAP_1, local addr 209.165.200.12

     protected vrf: (none)
     local  ident (addr/mask/prot/port): (192.168.200.0/255.255.255.0/0/0)
     remote ident (addr/mask/prot/port): (192.168.100.0/255.255.255.0/0/0)
     current_peer 209.165.201.2 port 500
       PERMIT, flags={origin_is_acl,}
      #pkts encaps: 39, #pkts encrypt: 39, #pkts digest: 39
      #pkts decaps: 39, #pkts decrypt: 39, #pkts verify: 39
      #pkts compressed: 0, #pkts decompressed: 0
      #pkts not compressed: 0, #pkts compr. failed: 0
      #pkts not decompressed: 0, #pkts decompress failed: 0
      #send errors 6, #recv errors 0

       local crypto endpt.: 209.165.200.12, remote crypto endpt.: 209.165.201.2
       path mtu 1500, ip mtu 1500
       current outbound spi: 0xABB49C64(2880740452)

       inbound esp sas:
        spi: 0xE7B37960(3887298912)
          transform: esp-des esp-md5-hmac ,
          in use settings ={Tunnel, }
          conn id: 2001, flow_id: C18XX_MBRD:1, crypto map: SDM_CMAP_1
          sa timing: remaining key lifetime (k/sec): (4481818/3375)
          IV size: 8 bytes
          replay detection support: Y
          Status: ACTIVE

       inbound ah sas:

       inbound pcp sas:

       outbound esp sas:
        spi: 0xABB49C64(2880740452)
          transform: esp-des esp-md5-hmac ,
          in use settings ={Tunnel, }
          conn id: 2002, flow_id: C18XX_MBRD:2, crypto map: SDM_CMAP_1
          sa timing: remaining key lifetime (k/sec): (4481818/3371)
          IV size: 8 bytes
          replay detection support: Y
          Status: ACTIVE

       outbound ah sas:

       outbound pcp sas:

Dépannage

Cette section fournit des informations que vous pouvez utiliser pour dépanner votre configuration.

• Désactiver les connexions cryptographiques existantes.

  ciscoasa#clear crypto ipsec sa
  ciscoasa#clear crypto isakmp sa

  VPN-Router#clear crypto isakmp


• Utilisez les commandes debug afin de résoudre les problèmes avec le tunnel VPN.

  Remarque : Si vous activez le débogage, cela peut perturber le fonctionnement du routeur lorsque les interréseaux connaissent des conditions de charge élevée.Utilisez avec prudence les commandes debug. D'une manière générale, il est recommandé que ces commandes soient seulement utilisées sous les orientations de l'agent d'assistance technique de votre routeur pour le dépannage de problèmes spécifiques.

  ciscoasa#debug crypto engine
  ciscoasa#debug crypto isakmp
  ciscoasa#debug crypto IPSec
  ciscoasa#

  VPN-Router#debug crypto engine
  Crypto Engine debugging is on
  VPN-Router#debug crypto isakmp
  Crypto ISAKMP debugging is on
  VPN-Router#debug crypto ipsec
  Crypto IPSEC debugging is on
  VPN-Router#

Référez-vous à debug crypto isakmp dans Understanding and Using debug Commands pour plus d'informations sur les commandes de débogage.

Informations connexes

• Page de support de la négociation IPSec/des protocoles IKE
• Documentation relative au logiciel de système d'exploitation Cisco ASA Security Appliance
• Solutions de dépannage VPN IPSEC les plus courantes
• Demandes de commentaires (RFC)
