Guida introduttiva Router Cisco 831 e SOHO 91 — Cablaggio e configurazione


Guida introduttiva

Termini di garanzia limitata di un anno dell'hardware Cisco

Verifica dei componenti forniti con il router

Collegamento del router

Prova di collegamento a un sito Web

Configurazione del router

Installazione completata

Come ottenere la documentazione

Commenti sulla documentazione

Come ottenere assistenza tecnica

Come ottenere pubblicazioni e informazioni aggiuntive

Termini di garanzia limitata di un anno dell'hardware Cisco

Durante il periodo di garanzia è possibile avvalersi di termini speciali applicabili alla garanzia dell'hardware e ai vari servizi. La garanzia formale, comprese le garanzie e i contratti di licenza applicabili al software Cisco, è disponibile su Cisco.com.

Avviare il browser e andare all'URL seguente:

http://www.cisco.com/en/US/products/prod_warranties_listing.html

È inoltre possibile collegarsi al sito Web Cisco per ottenere assistenza e supporto:

http://www.cisco.com/public/Support_root.shtml.

Verifica dei componenti forniti con il router

Procedere come illustrato di seguito per verificare che tutti i componenti siano stati forniti con il router.


Passagio 1 Nella Figura 5-1 vengono illustrati i componenti in dotazione con il router. Nel caso in cui uno dei componenti fosse mancante oppure risultasse danneggiato, contattare il personale del servizio clienti.

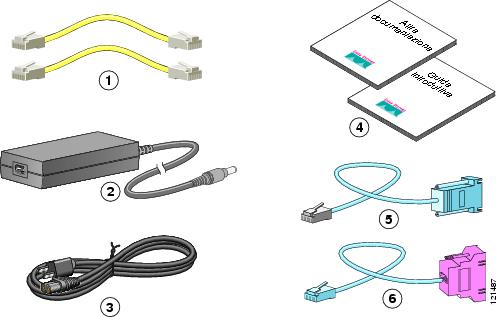

Figura 5-1 Componenti in dotazione con il router

1

Due cavi Ethernet gialli

4

Documentazione di prodotto

2

Alimentatore

5

Cavo di console azzurro (da RJ-45 a DB-9)

3

Cavo di alimentazione nero

6

Cavo per modem asincrono azzurro per backup e gestione remota (da RJ-45-a-DB-25), ordinato separatamente.


Passagio 2 Individuare il numero di serie del prodotto.

L'etichetta del numero di serie del router Cisco 831 si trova nella parte posteriore del telaio, sul lato sinistro.

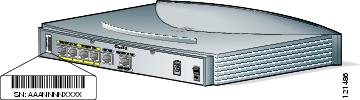

Figura 5-2 Posizione del numero di serie del prodotto


Collegamento del router

Nella Figura 5-3 viene mostrata una configurazione tipica di un router Cisco 831 o SOHO 91.

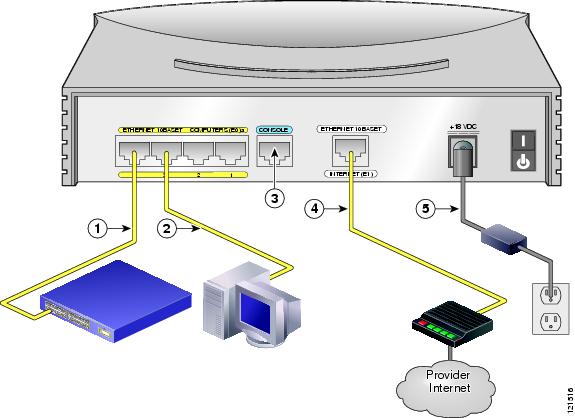

Figura 5-3 Configurazione tipica di Cisco 831 o SOHO 91


Passagio 1 Se i computer collegati al router sono più di 4, collegare il router a uno switch oppure a un hub mediante un cavo Ethernet giallo, come illustrato nella Figura 5-3.

Passagio 2 Per collegare il computer direttamente al router, procedere come illustrato nella Figura 5-3. Spegnere il computer in modo che ottenga un indirizzo IP dal router al momento dell'accensione. È inoltre possibile collegare computer aggiuntivi alle restanti porte Ethernet numerate.

Passagio 3 La porta console è una porta di servizio a cui è possibile collegare un terminale o un PC al fine di configurare il software dalla riga di comando (CLI) o per individuare e risolvere eventuali problemi del router. Se si desidera accedere alla console del router, collegare un computer o un terminale alla porta console. Per ulteriori informazioni, consultare Cisco 831 and SOHO 91 Hardware Installation Guide.


Nota Collegando la porta console a un modem asincrono mediante il cavo opzionale per modem per i router della serie SOHO/800, è possibile aggiungere al router funzioni di backup e gestione remota. Per ulteriori informazioni, consultare Cisco 831 Router and SOHO 91 Router Hardware Installation Guide.


Passagio 4 Collegare il secondo cavo Ethernet giallo tra la porta Ethernet per la connessione a Internet del router e una porta disponibile di un modem DSL installato, di un dispositivo via cavo o di una LRE (Long-Reach Ethernet) come illustrato nella Figura 5-3.

Per individuare la porta corretta del modem a banda larga, consultare la documentazione ad esso allegata. Se il modem fosse spento, accenderlo ora.

Passagio 5 Collegare l'alimentazione al router come illustrato nella Figura 5-3 e accenderlo. Accertarsi di utilizzare l'alimentatore fornito con il router.

Il LED verde di OK, posto sul pannello anteriore del router, si accende quando il dispositivo è collegato alla rete elettrica. Il router è ora pronto all'uso.

Se il LED verde di OK non si accende, consultare il capitolo "Troubleshooting the Router" in Cisco 831 and SOHO 91 Routers Hardware Installation Guide.


In Cisco 831 and SOHO 91 Hardware Installation Guide sono contenute istruzioni di collegamento più dettagliate.

Prova di collegamento a un sito Web

Accedere a un PC collegato al router, aprire il browser Web ed effettuare il collegamento a un sito. Se l'accesso al sito Web avviene correttamente, la configurazione non richiede ulteriori modifiche e l'installazione è stata completata. Se non è possibile accedere a un sito Web, procedere come descritto nella sezione Configurazione del router.

Configurazione del router

Il router è stato fornito con uno strumento di configurazione basato sul Web che si esegue da un browser Web.

Istruzioni di configurazione di SDM

Se nel kit di accessori è inclusa Cisco Router and Security Device Manager (SDM) Quick Start Guide, Cisco Router and Security Device Manager il software SDM è caricato sul router. Per configurare il router Cisco 831, consultare il documento citato.

Nel collegamento riportato di seguito sono fornite ulteriori informazioni sul software SDM, incluse le note di rilascio e altra documentazione SDM.

http://www.cisco.com/en/US/products/sw/secursw/ps5318/index.html


Nota SDM non è fornito con i router SOHO 91.


Istruzioni di configurazione del software CRWS

Se non si è ricevuta la Cisco Router and Security Device Manager (SDM) Quick Start Guide, il software Cisco Router Web Setup (CRWS) è caricato sul router. In queste istruzioni sono indicate le modalità di configurazione del router mediante il software CRWS, che può essere eseguito in Netscape, versioni da 3.0 a 4.7, e in Internet Explorer, versione 4.0 o successive.


Passagio 1 Avviare, o riavviare, il PC collegato a una delle porte (1, 2, 3 o 4) dello switch integrato nel router.

Passagio 2 Aprire un browser Web. Accertarsi che il browser sia impostato per lavorare in linea.

In Internet Explorer, fare clic sul menu File e verificare che l'opzione "Non in linea" sia deselezionata.

In Netscape, la modalità predefinita nel menu File è quella in linea.

Passagio 3 Immettere l'URL (Universal Resource Locator) indicato nella Figura 5-4.

Figura 5-4 Immettere l'URL http://10.10.10.1

Dopo alcuni minuti viene visualizzata la pagina dashboard di CRWS (Figura 5-5).

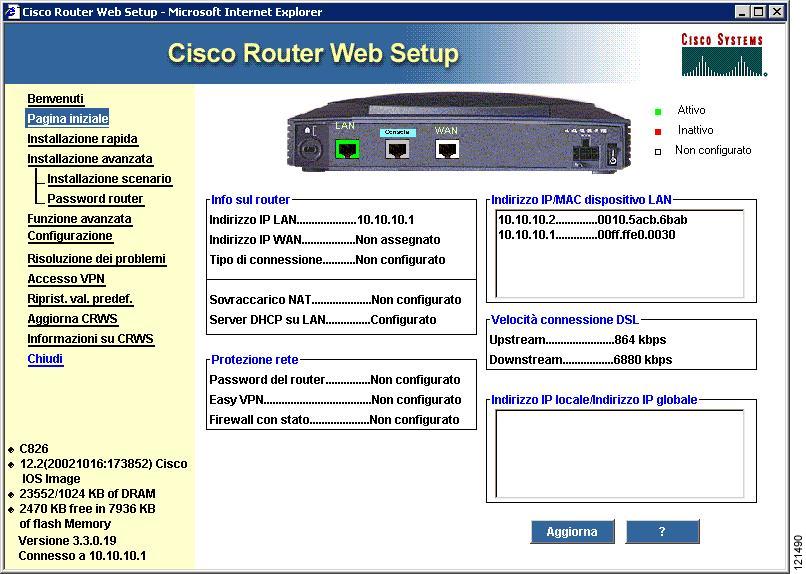

Figura 5-5 Pagina dashboard di CRWS


Suggerimento Se la pagina dashboard di CRWS non viene visualizzata dopo aver digitato l'URL http://10.10.10.1, verificare il collegamento tra il PC e il router procedendo come descritto di seguito.

Verificare che il LED verde di OK sul router sia illuminato; controllare il cablaggio fra computer e router.

Se l'home page del software CRWS non viene ancora visualizzata, verificare che il browser sia impostato per operare in linea.

Se il risultato è ancora negativo, accertarsi che il computer sia configurato per ottenere l'indirizzo IP automaticamente. Selezionare il menu Start/Esegui, digitare winipcfg nella finestra Esegui e controllare l'indirizzo che viene visualizzato. L'indirizzo deve essere nel formato 10.10.10.X, dove X corrisponde a 2 o a un numero superiore, ad esempio 10.10.10.2 o 10.10.10.3. Se l'indirizzo IP non viene visualizzato in questo formato, seguire le istruzioni nella sezione Suggerimento per configurare il PC in modo da ricevere l'indirizzo IP automaticamente. Quindi avviare nuovamente il software CRWS.


Passagio 4 Se non si hanno requisiti di configurazione speciali, fare clic sul collegamento Router Setup (Configurazione router) presente nella home page, quindi fare clic su Quick Setup (Configurazione rapida). Immettere il nome utente e la password forniti dal provider Internet e seguire le istruzioni che vengono visualizzate.

Passagio 5 Se occorre configurare caratteristiche speciali quali Network Address Translation (NAT), fare clic sui collegamenti appropriati e completare le schermate di configurazione.

Passagio 6 Nella home page, fare clic sul collegamento Router Password (Password router) e impostare una password per il router.

Passagio 7 Scegliere Start/Esegui e digitare winipcfg nel campo Apri della finestra Esegui. Quando viene visualizzata la finestra di configurazione dell'IP, fare clic su Rilascia e quindi su Rinnova per rilasciare e rinnovare l'indirizzo IP del computer.

In alternativa, aprire la finestra Esegui e digitare ipconfig /release per rilasciare l'indirizzo IP del computer. Quindi digitare ipconfig /renew per rinnovare l'indirizzo IP del computer.

Passagio 8 Aprire il browser Web del computer e connettersi a un sito Web. Se la connessione riesce, l'installazione è stata completata.



Suggerimento Se non è stato possibile avviare CRWS, il computer potrebbe non essere configurato per ottenere un indirizzo IP automaticamente. Le informazioni riportate di seguito risultano utili se nel computer sono installati i sistemi operativi Microsoft Windows NT, Microsoft Windows 95, 98 o 2000. Nel caso in cui si disponga di una versione di Microsoft Windows diversa, occorrerà consultare la documentazione in dotazione con il computer.

1. Avviare il computer e aprire il Pannello di controllo.

2. Fare clic sull'icona Rete e connessioni remote per visualizzare la relativa finestra e accedere alle proprietà.

3. Verificare che il protocollo TCP/IP sia stato aggiunto e associato alla scheda Ethernet. Nella finestra di configurazione di Microsoft Windows 95, 98, 2000, ME e XP, il protocollo TCP/IP è raffigurato con un'icona a forma di cavo. In Windows NT la stessa icona si trova nella finestra dei protocolli. Se l'icona non è presente, fare clic sul pulsante Aggiungi, quindi seguire la procedura per l'installazione del protocollo Microsoft TCP/IP.

4. Per verificare che il PC sia configurato per ottenere automaticamente un indirizzo IP, fare clic sull'icona TCP/IP, quindi selezionare la scheda Indirizzo IP nella finestra Proprietà - TCP/IP. Nel caso fosse deselezionata, selezionare l'opzione Ottieni un indirizzo IP da un server DHCP. I campi Indirizzo IP e Subnet mask devono essere disattivati.

5. Fare clic su OK per confermare le modifiche e chiudere la finestra. Fare clic su OK nella finestra Rete e connessioni remote.

6. Fare clic su nel caso in cui venga richiesto di riavviare il computer.

7. Tornare al Passagio 3 della sezione "Configurazione del router" section.

Per ulteriori informazioni su come configurare il protocollo TCP/IP, consultare Cisco Router Web Setup Troubleshooting Guide, disponibile nel Cisco.com.


Installazione completata

Se la connessione al sito Web è avvenuta senza problemi, allora il cablaggio e la configurazione del router sono corretti ed è possibile utilizzare il router per l'accesso a Internet. Se è necessario configurare ulteriori funzioni, fare clic sul collegamento CRWS relativo alla funzione da configurare e immettere i valori richiesti per il router.
