Cisco ONS 15530 DWDM 멀티서비스 통합 플랫폼

Cisco ONS 15530은 초고속 대역폭과 지능형 광 구조형태에서 존재하는 스토로지, 데이터 네트워킹, 레거시 어플리케이션을 통합할 수 있는 확장성이 큰 DWDM(Dense Wavelength Division Multiplexing) 멀티서비스 통합 플랫폼입니다. Cisco ONS 15530는 고성능, 대역폭 집약 망 구조를 위해서 유연하고 확장가능하며 가용성이 높은 옵티컬 네트워킹을 제공합니다.

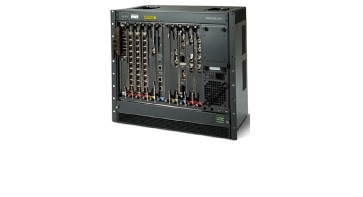

그림 1 Cisco ONS 15530 멀티서비스 어그리게이션 플랫폼

장점

통합된 고밀도 서비스 - 최대 8 포트의 파이버 채널, FICON(fiber connectivity), 또는 기가비트 이더넷, 또는 단일 파장에 대한 최대 40 포트 ESCON(Enterprise System Connection)을 제공함으로써 업계에서 선도적인 통합 능력을 제공합니다.
용량 - 광 fiber 용량은 최대 256 파이버 채널, FICON, 기가비트 이더넷 서비스나 쌍으로 구성된 단일 파이버에 대한 최대 1280 ESCON 서비스를 제공하는 Cisco ONS 15540 같은 32-파장 시스템과 함께 사용될 때 최대화됩니다.
확장성 - 고객 네트워크의 오버타임에 따라 성장되는 유연성을 제공하는 Cisco ONS 15530는 저밀도 어플리케이션과 같이 초기 배치의 경우 2.5 Gbps 파장을 지원할 수 있으며 고밀도 어플리케이션에 대해 최대 10 Gbps까지 확장할 수 있습니다.
서비스 믹싱 - Cisco ONS 15530는 확장가능한 스위치 구조를 가지며 같은 파장으로 파이버 채널과 FICON, ESCON, 기가비트 이더넷 서비스를 혼합하는 능력을 제공해 주어 메트로 DWDM 네트워크의 전달 용량을 최대화합니다.
투명성 - 프로토콜 독립형 transponder와 서비스 통합 카드를 사용하여 고객은 ESCON, 1 Gbps 및 2 Gbps FICON, 1 Gbps 및 2 Gbps 파이버 채널, 기가비트 이더넷, SONET/SDH(Synchronous Optical Network/Synchronous Digital Hierarchy), ATM(Asynchronous Transfer Mode), 디지털 영상, Sysplex Timer (ETR(external throughput rate)과 CLO(control link oscillator)), 및 결합 링크(ISC1 또는 ISC3 호환 모드, 또는 ISC3 동등 계층 모드) 같은 다양한 서비스를 네트워크화할 수 있습니다. 고객은 단순하면서도 탄력적인 메트로 DWDM 네트워크로 모든 스토리지, 데이터 네트워킹 및 레거시 어플리케이션에 대해 네트워크 강화를 수행할 수 있습니다.
인증 - IBM GDPS, EMC SRDF, HP/Compaq DRM, 및 HDS TrueCopy 등 Cisco 파트너의 스토리지 솔루션과 100% 호환되므로 다양한 스토리지 환경에서 Cisco ONS 15530 플랫폼을 설치할 수 있는 유연성을 고객에게 제공합니다.
관리 - Cisco ONS 15530 시스템은 Cisco IOS® Software을 기반으로 하며 SNMP로 구현되는 CiscoWorks CiscoView을 사용하여 기존 시스코 네트워크에 쉽게 통합될 수 있습니다. Cisco Transport Manager는 훈련비용과 관리비용을 줄여줍니다. 파장별 그리고 파이버별 관리채널은 강력한 네트워크를 감시하고 관리하는 데 이용됩니다. 또한 Cisco ONS 15530는 독특하며 특별한 OAM&P(Operations, Administration, Maintenance, and Provisioning) 능력을 제공합니다.
네트워크 강화 - 고객은 단일한 Cisco ONS 15530 광 네트워크로 기존의 SONET/SDH 및 ATM 네트워크, 이더넷 기반 데이트 네트워크, 그리고 스토리지 네트워크를 통합할 수 있습니다. ONS 15530은 최초 장비 설치이후에 발생하는 새로운 서비스등의 수용을 보다 용이하게 할 수 있는 기반을 제공합니다.
시스코 시스템 서비스 및 지원 - 기존 서비스 프로그램에 쉽게 통합될 수 있습니다.

어플리케이션

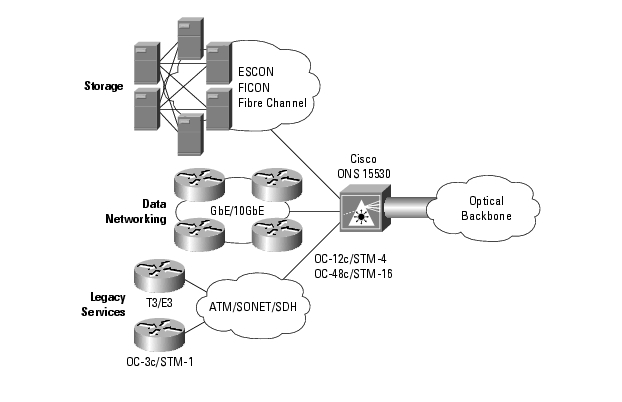

그림 2 ONS 15530 Applications

스토리지 - 단일 파장에서 여러 스토리지 서비스를 통합할 수 있는 능력을 가지는 Cisco ONS 15530는 스토리지 네트워킹 어플리케이션 사용에 이상적인 제품입니다. ESCON, FICON, Fiber Channel, Coupling Link, Sysplex Timer, 및 기타 다른 프로토콜의 투명한 네트워킹은 Cisco ONS 15530를 IBM GDPS, EMC SRDF, HP/Compaq DRM, and HDS TrueCopy 같은 비즈니스 영속성 어플리케이션에 대해서 완벽한 솔루션이 되도록 해 줍니다.
데이터 네트워킹 - 기가비트 이더넷이나 고속 이더넷 같은 데이터 프로토콜은 고유의 형태로 Cisco ONS 15530 메트로 광 네트워크에서 LANs/MANs(local- and metropolitan-area networks) 간의 복잡한 프로토콜 변환이 없이도 비용 효율적으로 확장될 수 있습니다. 이러한 연장 구성형태는 복잡한 프로토콜 변환, 액세스 및 처리량 정책 기반 관리가 더 이상 LAN/MAN 변환 포인트에서는 필요하지 않으므로 우수한 네트워크 계층이 구축되어 관리가 단순해질 수 있습니다. 동시에 새로운 특화된 기술은 일반적으로 레거시 메트로 환경에서 기대되는 OAM&P 능력과 유사한 수준을 제공합니다.
레거시 - 고객이 새로운 서비스를 기존의 SONET/SDH나 ATM 인프라에 중복하여 사용하는지 여부와 아니면 완전히 교체하는지 여부에 관계없이 Cisco ONS 15530는 데이터와 스토리지 네트워크 둘 다를 구동하는 더욱 새로운 기가비트 속도의 프로토콜에 더하여 레거시 프로토콜을 네트워크화 할 수 있습니다. 이러한 기능은 Cisco ONS 15530를 기업과 서비스 제공업체들에 대해 특별한 솔루션이 되도록 하며 모든 서비스를 투명하게 확장할 수 있는 능력을 제공합니다.

구성 및 사양

시스템 특지
하나의 광섬유에 대해 광섬유 패어 ITU-T (C band) G.692 당 최대 4개의 보호 및 8개의 비보호 채널 Cisco ONS 15540과 함께 사용하는 경우 광섬유 쌍 ITU-T (C-band) G.692 당 최대 32의 보호 채널 11-슬롯, 모듈러 설계 핫-스왑이 가능한 (hot-swappable) 모듈 통합 스위치 구조 옵티컬 pass-through 능력을 가지는 OADM(optical add/drop multiplexer) 설계
통합 지원
파장 당 최대 8 포트 파이버 채널, FICON, 또는 기가비트 이더넷 파장 당 최대 40 포트 ESCON
멀티프로토콜 투명 지원
ESCON 1-Gbps 및 2-Gbps 파이버 채널 1-Gbps 및 2-Gbps FICON Sysplex Timer; external throughput rate (ETR), and control link oscillator (CLO) Coupling Link (ISC1 and ISC3) 기가비트 이더넷 고속 이더넷 Fiber Distributed Data Interface (FDDI) SONET/SDH and ATM (OC-3/STM-1, OC-12/STM-4, and OC-48/STM-16) Packet over SONET (POS) D1 영상 및 기타 프로토콜
보호 방식
Optical unidirectional path switched ring (O-UPSR) Automatic protection switching (APS) 클라이언트 측: Y 케이블로 1+1 스위치 구조: 서비스 레벨별 보호 트렁크 측: 1+1 및 옵티컬 스플리터 광섬유 경로 다양성: 50 ms 이하의 switchover로 1:1 경로 보호 50 ms 이하의 switchover로 리던던시형 CPU 및 스위치 모듈
클라이언트 인터페이스
8-포트 파이버 채널/기가비트 이더넷 통합 카드 10-포트 ESCON 통합 카드 Transponder 회선 카드(스플리터 및 비-스플리터 버전 이용가능) 멀티모드(16 Mbps ~ 622 Mbps) 단일 모드(16 Mbps ~ 2.5 Gbps)
Cisco ONS 15530 모듈
OADM(Optical Add Drop Multiplexers)?8개의 4-채널 대역(A ~H) @ 100 GHz over ITU C-Band CPU 및 스위치 모듈 듀얼 AC 또는 DC 전원 장치 캐리어 마더보더(half-slot 모듈용) Optical Supervisory Channel (OSC) Wide-Band Variable Optical Attenuator (WB-VOA) Per-Band Optical Equalizer (PB-OE)
구성 옵션
단일 섀시 최대 4 보호 파장 최대 8 비보호 파장 섀시 당 최대 32 포트의 파이버 채널 FICON 기가비트 이더넷 섀시 당 최대 60 포트의 ESCON 적층가능 멀티섀시 솔루션
지원 네트워크 토폴로지
Point-to-point Hubbed ring Meshed ring Cisco ONS 15540 ESPx 네트워크로의 통합
물리 및 환경 사양
환경: GR-63-CORE EMC: GR-1089-CORE, FCC Part 15, Class A, and ETS 300 386-1 Product safety: UL 1950, EN 60 950, and IEC 60 825-2 Network Equipment Building Standards (NEBS): Level 3 GR-1089 European Telecommunications Standards Institute (ETSI): ETSI 300 019-1
관리
OSC: 광섬유별 관리 1562.23 nm 파장별 관리 채널 네트워크 관리 지원 Cisco IOS 소프트웨어 CiscoWorks CiscoView Cisco 전송 매니저 SNM
로컬 관리 인터페이스
RS-232 (DB-23) RS-232 보조 포트(RJ-45) 10/100 이더넷(RJ-45)
성능 모니터링
Packet CRC(cyclic redundancy check) 오류 및 통계(10 기가비트 이더넷, 기가비트 이더넷, 파이버 채널, FICON, ESCON) 파이버 채널 워드 오류 및 ESCON 순서 확인 SONET/SDH bit interleaved parity (BIP)
섀시
NEBS (H x W x D): 15.7 x 17.3 x 10.1 in. ETSI (H x W x D): 365.9 x 439.4 x 256.5 mm 전원 요구조건: 100 to 240 VAC or -48 to -60 VDC 전력 소모: 120W (최소)

* 요청시CLEI(Common Language Equipment Identifier) 코드 이용가능함.

Cisco ONS 15530 플랫폼에 이용할 수 있는 개별 모듈에 대한 더 많은 정보는 Cisco ONS 15530 기술 사양
http://www.cisco.com/en/US/products/hw/optical/ps2011/ps4002/index.html을 방문하십시오.
