데이터 시트
Cisco Works Campus Manager
Campus Manager 는 시스코 네트워크에 대한 관리 가능성 및 가용성을 극대화하도록 설계된 CiscoWorks 관리 솔루션 제품군의 핵심 구성요소입니다. 오늘날의 네트워크는 중대한 비즈니스 자산으로서, 레이어 2 서비스를 관리, 감시 및 구성하기 위한 고급 툴을 필요로 합니다. 기업 네트워크 운영 담당자들을 위해 설계된 Campus Manager 는 복잡한 물리적 및 논리적 네트워크 인프라 유지와 관련된 수동 작업을 자동화하고 복잡성을 줄일 수 있도록 네트워크 정보가 내장된 강력한 툴을 제공합니다.
Campus Manager 개요
캠퍼스 네트워크는 비즈니스 및 업무에 필수적인 시스템의 핵심 부분입니다. 변화하는 네트워킹 조건을 파악하고 감시하며 이에 대응해야 하는 요구조건 때문에 정교하면서도 사용이 간편한 관리 툴의 필요성이 커지고 있습니다. Campus Manager 는 광범위한 CiscoWorks 네트워크 관리 솔루션의 일부인 LAN 관리 솔루션의 일부입니다.
버전 3.3 에 새로 추가된 기능 :
새로운 Campus Manager 버전에는 이미 들어 있던 풍부한 관리 기능과 더불어 시스코 네트워크를 더욱 원활히 관리할 수 있는 기능이 추가되었습니다. 새로 추가된 기능의 이점은 다음과 같습니다.
- 애플리케이션 성능 향상
- 최종 사용자 추적 용량이 두 배로 증가
Campus Manager 의 주요 기능은 다음과 같습니다.
- VTP 서버와 별도로 브라우저에서 액세스 가능한 토폴로지 맵에서 레이어 2 네트워크를 인텔리전트하게 탐색하여 표시
- 가상 LAN(VLAN)/LAN 에뮬레이션 (LANE) 과 ATM 서비스 구성 및 이들 서비스에 대한 스위치 포트 할당
- SNMP(Simple Network Management Protocol) 폴링을 기반으로 한 링크 및 장치 상태 표시
- 레이어 2 구성 불일치 식별
- 엔드 스테이션과 레이어 2 및 레이어 3 장치 사이의 연결 문제에 대한 진단 툴
- 스위칭 네트워크에 물리적으로 연결된 상태에서 MAC, IP 주소, NT 또는 NDS(NetWare Directory Services) 로그인 또는 UNIX 호스트 이름 별로 사용자 정보를 자동으로 검색 및 상호 연결
- IP, Mac 주소 및 스위치 포트에 대한 전화 핸드셋 추적을 비롯하여 토폴로지 서비스에서 Cisco CallManager 의 가시성과 시작 지점 제공
- 소스 핸드셋과 대상 핸드셋 사이의 레이어 2 및 레이어 3 경로 추적
- 토폴로지 맵을 Visio 로 내보내기
- 그래픽 사용자 인터페이스 (GUI) 성능 개선을 위한 Java 플러그인
- SysLocation, SysName 및 IP 주소 / 서브넷 마스크와 같은 조건에 따라 토폴로지 뷰에서 커스터마이즈된 그룹을 구성할 수 있는 기능
- 클라이언트 브라우저와 Campus 애플리케이션 사이에서 SSL(Secure Socket Layer) 프로토콜을 사용한 보안 커뮤니케이션.
관리자는 Campus Manager 를 통해 네트워크 관계를 더욱 간편하게 변경, 감시 및 제어함으로써 비즈니스에 중요한 고급 네트워킹 서비스를 사용자와 고객에게 보다 효율적으로 제공할 수 있습니다.
Campus Manager 는 " 관리 데스크탑 " 에서 실행되는 애프리케이션 제품군으로, 모든 웹 기반 CiscoWorks 애플리케이션에서 공통적으로 사용됩니다. Campus Manager 에는 클라이언트의 브라우저에서 실행할 수 있는 다음 세 가지 애플리케이션이 있습니다.
- Topology Services - 이것은 레이어 2 네트워크의 다양한 대용량 토폴로지 맵, 테이블 요약, 보고서 및 구성 서비스를 위한 기본 인터페이스입니다. 디렉터리 모양의 트리 인터페이스에는 물리적 레이어 2 및 논리적 VTP(Virtual Trunking Protocol) 그리고 ATM 도메인 뷰가 이들 뷰와 연결된 장치 및 인터페이스에 대한 테이블 요약과 함께 나열됩니다. 이 트리 구조는 토폴로지 맵, 불일치 보고 기능 및 구성 서비스의 시작 지점과 같은 역할을 합니다. 통합된 VLAN 및 LANE 구성 기능, ATM PVC 구성 및 진단 툴은 물리적 / 논리적 구성 불일치 확인 리포트 및 강조 툴과 함께 Topology Services 메뉴에 들어 있습니다. 또한 이것은 Cisco Customer Response Application 의 탐색 및 표시 기능을 지원하며 이들 장치의 서비스에 대해 보고합니다.
그룹 구성원을 위한 동적 규칙 및 정적 규칙에 따라 커스터마이즈된 그룹을 구성하는 기능 시스템 정의 그룹과 사용자 정의 그룹은 각각 네트워크 관리자와 사용자가 만들 수 있으며, IP 주소, 서브넷, SysLocation, SysName, SysContact, Image Version, 호스트 이름 등을 기준으로 규칙을 개발함으로써 그룹 구성을 허용합니다. 규칙 편집기를 사용하면 토폴로지 그룹 생성과 편집이 가능하며 구성원을 위한 규칙을 정의할 수 있습니다.

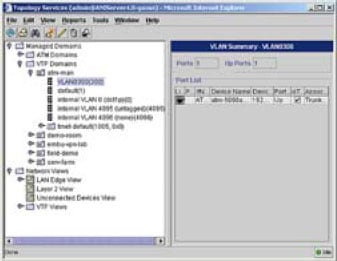

그림 1 Topology Services 테이블 뷰

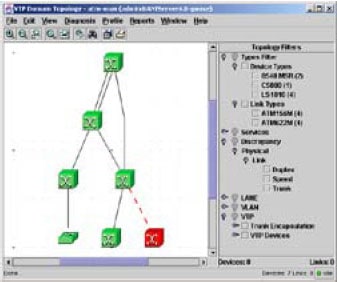

그림 2 VTP 도메인 토폴로지 맵

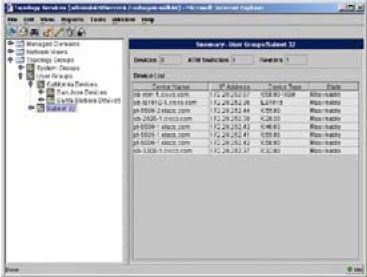

그림 3 토폴로지 그룹 구성

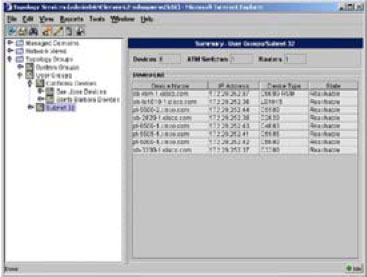

그림 4 토폴로지 맵의 토폴로지 그룹
- User Tracking ? 액세스 스위치에서 엔드 스테이션 연결 위치 추적을 지원하도록 설계된 이 애플리케이션은 문제 해결 또는 연결성 분석에 유용한 툴입니다. 자동 포착을 통해 최종 사용자 스테이션 및 레이어 2 연결 정보 테이블이 생성됩니다. 관리자는 이 테이블을 정렬 또는 조회하여 사용자를 간편하게 찾을 수 있습니다. 사용자 이름, IP 핸드셋, MAC 및 IP 주소를 비롯하여 사용자가 연결된 스위치 포트를 포트의 VLAN 및 VTP 할당과 함께 이용하여 사용자를 식별할 수 있습니다. 관리자는 스위치 포트별 중복 MAC 또는 중복 IP 주소 등과 같이 미리 정의된 보고서를 사용하여 이동 중인 사용자 또는 포트 정책 위반 위치를 파악할 수 있습니다.

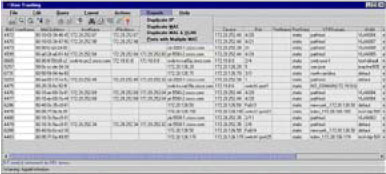

그림 5 User Tracking
그림 6 서브넷 기반 포착
- Path Analysis ? 스위칭 네트워크 관리용 애플리케이션. 이것은 연결 문제 해결을 위한 가장 강력한 툴입니다. Path Analysis 은 User Tracking, 토폴로지 서비스 및 실시간 스패닝 트리 정보를 이용하여 네트워크의 두 엔드 포인트 또는 IP 핸드셋 사이의 레이어 2 및 레이어 3 연결을 확인합니다. 추적 결과는 레이어 2 및 레이어 3 장치, 경로 방향 및 링크 종류를 표시하는 그래픽 토폴로지 뷰와 특정 인터페이스, IP 주소, VLAN 및 링크 종류 정보를 제공하는 테이블 형식으로 제시됩니다.

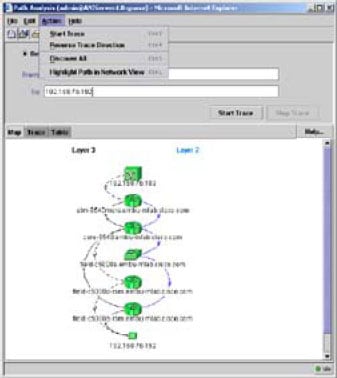

그림 7 Path Analysis
VLAN/LANE 구성 및 포트 할당
Campus Manager 는 VLAN, LANE 요소를 생성, 수정 또는 삭제하거나 스위치 포트를 VLAN 에 할당하는 데 사용할 수 있는 간편한 그래픽 툴입니다. VLAN 이 생성 또는 수정되면, 포트 및 사용자 변경 내용이 즉시 업데이트되어 스위치로 전송되므로 각 참여 스위치를 개별적으로 업데이트 및 구성할 필요가 없습니다. VLAN 을 선택하면 테이블 뷰에는 참여 포트, 포트 상태 및 스위치 정보가 표시되며, 토폴로지 맵을 시작하여 VLAN 연결의 참여 장치와 링크를 그래픽으로 강조 표시할 수 있게 됩니다. 관리자는 추가 맵 툴을 사용하여 스패닝 트리 상태, VTP 트렁크, 스위치 포트 링크 및 기존 LANE 서비스 요소를 표시할 수 있습니다.

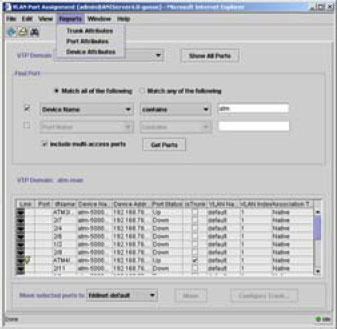

그림 8 VLAN 포트 할당
Campus Manager 3.3 은 스위칭 네트워크 관리의 필수 요소이며, 전체 LAN 환경을 관리하기 위한 광범위하고 포괄적인 툴 집합을 제공하는 LAN 관리 솔루션의 핵심 부분입니다.
Campus Manager 3.3 의 특징
Campus Manager 는 네트워크 관리자가 네트워크 인프라 변경에 대해 보다 잘 이해하고 감시, 구성 및 진단하고 사전에 대응하는 데 사용할 수 있는 Topology Services, User Tracking, Path Analysis, VLAN/LANE 포트 할당 등의 다양한 기능을 제공합니다.
Topology Services
Topology Services 를 사용하면 다양한 물리적 및 논리적 토폴로지 맵, 장치 요약 목록, 포트, 그 네트워크 관계에 액세스할 수 있습니다. 또한 Topology Services 는 토폴로지 관련 구성 및 진단 툴을 위한 시작 지점 역할도 합니다.
Campus Manager 3.3 에서는 네트워크 토폴로지 맵을 일반 레이어 2 에서 더욱 잘 표현되고 대규모 캠퍼스 네트워크로 확장되는 요약 뷰로 다양하게 표시할 수 있습니다. 이러한 요약은 관리되는 도메인, 네트워크 뷰, 토폴로지 그룹 등 세 그룹으로 나뉩니다. 관리되는 도메인은 ATM 스위치 구성 및 VTP 도메인을 중심으로 논리적 장치 그룹이 배열된 토폴로지 뷰입니다. 네트워크 뷰는 네트워크의 물리적 표시이며 LAN 에지 뷰, 레이어 2 뷰, 연결되지 않은 장치 뷰, VTP 뷰 등의 전체 뷰 및 요약 뷰를 제공하도록 구성되어 있습니다. 토폴로지 그룹은 뷰를 작성하는 동안 정의된 그룹 규칙을 기반으로 한 전체 네트워크의 하위 집합으로서 커스터마이즈된 뷰입니다. 이것은 두 종류의 그룹으로 나눌 수 있는데, 하나는 관리자가 만드는 커스터마이즈된 뷰인 시스템 정의 그룹이며 다른 하나는 CiscoWorks 사용자가 만든 사용자 정의 뷰입니다. 이 그룹의 구성원은 자동으로 또는 사용자 요청에 따라 평가할 수 있는 규칙을 통해 만들어지며, 이들 그룹은 레이어 2 뷰의 하위 집합인 커스터마이즈된 뷰 생성을 돕습니다.
Campus Manager 토폴로지 서비스의 주요 특징은 다음과 같습니다.
- CDP(Cisco Discovery Protocol) 및 SNMP 를 사용하는 시스코 스위치, 라우터 및 프로브를 자동으로 탐색 및 표시
- 탐색한 LAN 환경에서 물리적 및 논리적 레이어 2 연결 표시
- 스위치, 루트 스위치 모듈 (RSM), 고속 이더넷, EtherChannel®, ATM 링크, 시스코 고객 응답 애플리케이션, 기타 관련 시스코 장치 요소와 같은 특정 장치 또는 링크 클래스를 식별하기 위한 툴 강조
- 2000 대 이상의 시스코 장치를 지원할 수 있는 확장성
- 플로우 마스크 및 바로 가기와 같이 장치 사이의 논리적 관계를 강조할 수 있는 멀티레이어 스위치 및 구성요소 ( 스위칭 엔티티 및 루트 처리 엔티티 ) 표시
- CDP, ILMI, ELMI 및 SNMP 가용성을 기반으로 한 토폴로지 맵의 장치 상태 표시
- 탐색 강조 연결 문제, 링크 불일치 및 논리적 구성 오류 등에서 자동 불일치 보고
- 이더넷, 토큰 링, 투명 VLAN 용 VLAN 및 LANE 서비스를 생성하기 위한 그래픽 인터페이스
- 스위치 포트를 찾아 ( 검색 파라미터 사용 ) 개별적으로 또는 한꺼번에 VLAN 에 할당하기 위한 그래픽 인터페이스
- ATM soft PVC 구성 및 진단

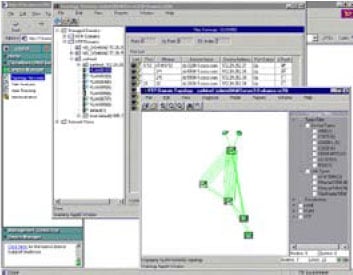

그림 9 토폴로지 뷰 및 툴
VLAN/LANE 구성 및 포트 할당
Campus Manager 는 VLAN 또는 LANE 요소를 생성, 수정 또는 삭제하거나 스위치 포트를 VLAN 에 할당하기 위한 간편한 그래픽 툴입니다. VLAN 을 생성 또는 수정할 때 포트 및 사용자 변경 내용은 즉시 업데이트되어 스위치로 전송되므로 각 참여 스위치를 개별적으로 업데이트 및 구성할 필요가 없습니다. VLAN 을 선택하면 테이블 뷰에는 참여 포트, 포트 상태 및 스위치 정보가 표시되며, 토폴로지 맵을 시작하여 VLAN 연결의 참여 장치와 링크를 그래픽으로 강조 표시할 수 있게 됩니다. 관리자는 추가 맵 툴을 사용하여 스패닝 트리 상태, VTP 트렁크, 스위치 포트 링크 및 기존 LANE 서비스 요소를 표시할 수 있습니다.
VLAN 관리 서비스는 다음 기능을 제공합니다.
- VLAN 의 테이블 요약 뷰는 참여 포트, 장치, 링크 및 포트 상태 정보를 표시합니다.
- 관리를 단순화하는 VLAN( Transparent VLAN 포함 ) 및 VLAN 구성원의 그래픽 설정
- 보다 효율적인 운영 및 엔지니어링 작업을 위해 VLAN 구성 툴에 LANE 구성 서비스 통합
- 관리자가 다양한 기준을 사용하여 신속하게 검색하고 선택한 스위치 포트를 개별적으로 또는 한꺼번에 VLAN 에 할당할 수 있는 별도의 인터페이스
- VLAN 구성의 논리적 표시로 스위치 연결을 간편하게 시각화
- 자동 불일치 보고서에서 연결 문제 및 링크 불일치 강조 표시
- 자동화된 VLAN 구성원 등록으로 관리 및 구성 요구조건 감소
ATM 관리
Campus Manager 는 복잡한 ATM 네트워크 관리로 구성 및 성능 감시를 단순화할 수 있는 그래픽 툴을 제공합니다. ATM 네트워크는 토폴로지 맵에 표시되며 논리적 VLAN 및 ATM 도메인 뷰는 ATM 스위치 및 LANE 요소에 대한 그래픽 표현을 제공합니다. " 드릴다운 " 기능을 통해 구성 및 성능 감시 툴에 액세스할 수 있습니다. ATM 관리 기능에는 다음이 포함됩니다.
- SVC 및 PVC 연결을 포함한 ATM 스위치 자동 탐색
- SVC 및 PVC 연결 검사
- 연결성 진단에 유용한 엔드투엔드 가상 회로 경로 추적 및 분석
- LANE 문제 해결 및 성능 분석
- 비디오 또는 고정 비트 속도 (CBR) 와 같이 일반 트래픽 구성을 단순화하는 서비스 품질 (QoS) 템플릿
- 소프트 PVC 의 단순 구성
- ATM 원격 감시 (RMON) 데이터 수집 및 분석
User Tracking
User Tracking 은 서버 및 최종 사용자 워크스테이션 그리고 시스코 VoIP 전화 핸드셋 및 핸드셋과 레이어 2 시스코 스위치 연결 위치를 자동으로 찾습니다. 또한 이 탐색 과정에서 그 엔드 스테이션에 대한 다음과 같은 특정 연결 정보를 테이블로 만듭니다.
- VLAN 이름, 종류 및 VTP 도메인
- 스위치 포트 번호, 이름 및 상태
- 엔드 스테이션과 그 서브넷의 MAC 및 IP 주소
- 모든 스위치 포트에 첨부된 최종 사용자 워크스테이션, 서버 및 IP 핸드셋을 정렬 가능한 테이블 형식으로 열거
- 엔드 스테이션이 탐지된 마지막 포착을 반영하는 최종 타임 스탬프
- Windows NT 기본 도메인 컨트롤러나 Novell 디렉터리 구조에서 또는 UNIX 호스트 Campus Manager 에서 자동으로 전달된 사용자 로그인 이름은 최종 사용자 스테이션 위치를 추적하는 데 사용할 수 있는 수많은 정렬 가능 파라미터를 제공함으로써 여러 비즈니스 환경의 동적 특성을 단순화합니다. User Tracking 은 스위치 포트에 연결된 엔드 스테이션을 자동으로 감지하며 최종 사용자, 최종 사용자에게 할당된 VLAN 및 호스트 스테이션 연결을 식별하기 위한 수단을 제공합니다. 또한 User Tracking 은 탐색된 VoIP 핸드셋의 IP 및 MAC 주소를 여기에 할당된 전화 번호 및 사용자와 연결하기 위한 Cisco CallManager 인터페이스를 사용하여 음성 / 데이터 컨버전스를 지원합니다.
User Tracking 은 다음 기능을 제공합니다.
- 60,000 개의 엔드 스테이션을 지원할 수 있는 향상된 확장성
- 중복 MAC 및 IP 주소, 복수의 MAC 주소를 포함한 포트 및 중복 시스템 이름을 식별하는 미리 정의된 보고서
- 탐색된 VoIP 핸드셋의 IP 및 MAC 주소를 할당된 전화 번호 및 사용자와 함께 표시
- 모든 스위치 포트에 첨부된 최종 사용자 워크스테이션 및 IP 핸드셋을 정렬 가능한 테이블 형식으로 열거
- 사용자 정의된 세부 리포팅을 위한 커스터마이즈된 테이블
- 동적 / 모바일 사용자를 지원하기 위한 사용자 추적 정보 테이블 구성용 GUI
- 주소 변경 업데이트 자동화를 위해 관리자 스케줄링
- 사용자의 위치를 MAC 주소, IP 주소, DNS 호스트 이름, 스위치 포트 라벨 및 옵션 음성 핸드셋 별로 추적하는 사용이 간편한 검색 유틸리티 상자
- User Tracking 예약 기능 제공. User Tracking 리포트 내보내기도 가능.
- 서브넷 범위에 따라 포착을 정의하는 기능
그림 10 User Tracking Report 내보내기 스케줄링
Path Analysis
Path Analysis 은 Campus Manager 가 탐색한 엔드 스테이션 데이터, VLAN/LANE 구성 정보, 실시간 레이어 3 경로 추적 정보, 스패닝 트리 계산 등을 사용하여 선택한 두 엔드포인트 사이의 레이어 2 및 레이어 3 경로를 결정하기 위한 강력한 진단 툴입니다. 경로 정보 표시는 토폴로지 맵과 테이블 디스플레이 모두에서 사용할 수 있습니다. 주요 Path Analysis 기능에는 다음이 포함됩니다.
- 엔드 스테이션, 레이어 2 및 3 장치, 루트 방향, 통과 경로를 보여주는 추적으로 레이어 2 및 레이어 3 경로 정보를 맵 형식으로 표시
- 거쳐 간 IP 주소 및 인터페이스, VLAN 및 VTP 도메인 이름, 포트 속도 및 이중 설정 등을 포함하여 레이어 2 및 레이어 3 경로의 구체적인 세부 사항 표시
- 즉시 추적 수행 또는 추적 스케줄링
- IP 주소, DNS 이름 또는 전화 번호를 사용하여 시작 / 중지 지점으로서의 음성 통화에 대한 추적 수행
- 특정 음성 통화용 세부 레코드를 호출하기 위한 인터페이스를 사용하여 시스코 음성 요소들 간의 레이어 2 및 레이어 3 추적 정보 제공
- 경로 추적 스케줄링 기능 제공. 경로 추적 데이터 내보내기도 가능.
CiscoWorks 관리 서버에 내장
CiscoWorks 관리 서버는 웹 서비스, 탐색, 공유 데이터베이스 및 데이터베이스 서비스, 관리 데스크탑과 같은 공용 자원을 제공합니다. CiscoWorks 2000 서버에 제공되는 시스코 관리 연결 서비스는 인터넷 기반 표준 및 기술을 사용하여 애플리케이션을 관리 데스크탑에 통합하기 위한 툴 집합을 제공합니다. 이 툴을 사용하면 웹 기반 관리 애플리케이션을 CiscoWorks 제품군 및 애플리케이션 개발자에 연결하여 인증된 등록 메커니즘을 통해 웹 기반 애플리케이션을 쉽게 연결할 수 있습니다. 시스코 관리 연결 서비스는 시스코 뿐만 아니라 Hewlett-Packard, Computer Associates, Sun Microsystems, Tivoli Systems 등 30 여 네트워크 관리 벤더에서 사용하여 당사의 애플리케이션을 위해 인증된 시스코 관리 연결을 생성했습니다. 이와 같이 신속한 서비스 도입으로 사용자들은 관리 인트라넷을 간편하게 구성하여 선호하는 웹 기반 관리 애플리케이션들을 함께 연결하는 할 수 있는 환경을 만들었습니다.
사양
서버, 클라이언트 및 웹 브라우저 시스템 요구조건
서버, 클라이언트 및 웹 브라우저 시스템 요구조건은 Routed WAN 및 LAN 관리 솔루션을 위한 제품 개요 문서와 시스코의 메인 온라인 문서 사이트에 나와 있습니다. 둘 다 해당 CiscoWorks 솔루션 아래에 있습니다. 이들 솔루션 설정 및 구성에 대한 자세한 내용은 해당 제품 설치 설명서를 참조하십시오.
지원되는 시스코 장치
대부분의 시스코 라우터, Catalyst® 및 LightStream 스위치, 시스코 AVVID 장치.
http://www.cisco.com/en/US/products/sw/cscowork/ps563/products_device_support_tables_list.html
지원되는 Cisco IOS Versions
- Cisco IOS® version 10.3 이상
- Catalyst Supervisor code 2.1 이상
가용성
Campus Manager 3.3 은 multiple CiscoWorks 는 multiple CiscoWorks 의 필수적인 부분으로, 각 제품은 개별적으로 판매되지 않습니다. Campus Manager 에 대한 추가 정보는 다음 웹사이트를 참조하십시오.
http://www.cisco.com/en/US/products/sw/cscowork/ps563/index.html 주문하려면 시스코 대리점에 문의하십시오
<업데이트: 2005년 5월 19일>
|
