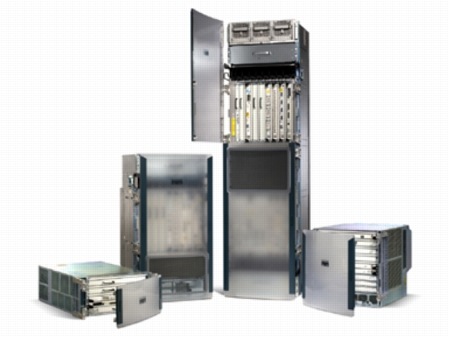

製品仕様 |
Cisco XR 12000および
12000シリーズ16スロット
シャーシ |
Cisco XR 12000および
12000シリーズ10スロット
シャーシ |
Cisco XR 12000および
12000シリーズ6スロット
シャーシ |
Cisco XR 12000および
12000シリーズ4スロット
シャーシ |
スロット容量 |
16スロット |
10スロット |
6スロット |
4スロット |
スイッチング
容量の合計 |
12016: 80 Gbps
12416:320 Gbps
12816:1280 Gbps |
12010: 50 Gbps
12410:200 Gbps
12810:800 Gbps |
12006: 30 Gbps
12406:120 Gbps |
12404: 80 Gbps |
スロットあたりの
全二重スループット |
12016: 2.5 Gbps/スロット
12416:10 Gbps/スロット
12816:40 Gbps/スロット |
12010: 2.5 Gbps/スロット
12410:10 Gbps/スロット
12810:40 Gbps/スロット |
12006: 2.5 Gbps/スロット
12406:10 Gbps/スロット |
12404: 2.5 Gbps/スロット |
物理寸法 |
シャーシの高さ
- 181.6 cm(71.5インチ)
- 184.2 cm(72.5インチ)1
シャーシの幅
- 43.8 cm(17.25インチ)
- 47.6 cm(18.75インチ)2
シャーシの奥行
- 55.9 cm(22.0インチ)
- 61.0 cm(24.0インチ)3
重量
- 64 kg(140ポンド)4
- 177 kg(390ポンド)5
|
シャーシの高さ
シャーシの幅
シャーシの奥行
- 55.9 cm(22.0インチ)
- 61.0 cm(24.0インチ)3
重量
- 57 kg(125ポンド)4
- 125 kg(275ポンド)
|
シャーシの高さ
シャーシの幅
- 43.9 cm(17.3インチ)
- 48.0 cm(18.9インチ)2
シャーシの奥行
重量
- 64 kg(140ポンド)4
- 94 kg(205ポンド)5
|
シャーシの高さ
シャーシの幅
- 44.15 cm(17.38インチ)
- 48.01 cm(18.9インチ)2
シャーシの奥行
重量
- 33.18 kg(73ポンド)4
- 46.82 kg(103ポンド)5
|
ラックあたりのシャーシ数 |
1 |
2 |
4 |
8 |
AC入力電力の電気的仕様 |
合計AC入力電力 |
最大4706 W |
最大2791 W |
最大1650 W @
220 VAC
最大1400 W @
110 VAC
|
最大1200 W |
定格入力電圧6 |
200~240 VAC(公称)
(範囲:180~264 VAC) |
200~240 VAC(公称)
(範囲:170~264 VAC) |
100~120 VAC7または200~
240 VAC(公称)
(範囲:85~264 VAC) |
100~120 VACまたは200~
240 VAC(公称)
(範囲:85~264 VAC) |
定格入力回線周波数6 |
50~60 Hz(公称)
(範囲:47~63 Hz) |
50~60 Hz(公称)
(範囲:47~63 Hz) |
50~60 Hz(公称)
(範囲:47~63 Hz) |
50~60 Hz(公称)
(範囲:47~63 Hz) |
定格入力電流6 |
最大10.3 A @
240 VAC |
最大11.6 A @
240 VAC |
最大10 A @
200 VACまたは最大16 A
@ 100 VAC |
最大6 A @
240 VAC |
ソースACサービス
要件6 |
20 A(北米)、
16 A(国際) |
20 A(北米)、
16 A(国際) |
20 A(北米)、
16 A(国際) |
20 A(北米)、
16 A(国際) |
公称出力電圧
および電流 |
最大-54.5 VDC @
60 A |
最大-54.5 VDC @
60 A |
最大-54.5 VDC @
60 A |
最大-54.5 VDC @
60 A |
DC入力電力の電気的仕様 |
合計DC入力電力 |
最大4210 W8、9 |
最大2430 W |
最大1780 W |
最大1200 W |
定格入力電圧8 |
-48 VDC(公称)
(北米) |
-48 VDC(公称)
(北米) |
-48 VDC(公称)
(北米) |
-48 VDC(公称)
(北米) |
-60 VDC(公称)
(EC;欧州共同体) |
-60 VDC(公称)
(EC) |
-60 VDC(公称)
(EC) |
-60 VDC(公称)
(EC) |
(範囲:-40.5~-75
VDC) |
(範囲:-40.5~-75
VDC) |
(範囲:-40.5~-75
VDC) |
(範囲:-40.5~-75
VDC) |
定格入力電流8 |
最大52 A @
40.5 VDC |
最大60 A @
40.5 VDC |
最大45 A @
40.5 VDC |
最大35 A @
40.5 VDC |
ソースDCサービス
要件 |
60 A |
60 A |
60 A |
60 A |
公称出力電圧
および電流 |
最大-50 VDC @ 40 A
(合計出力電力は
負荷ゾーンごとに
2400 Wまで) |
最大-48 VDC @
50 A |
最大-50 VDC @
40 A |
最大-50 VDC @
40 A |
環境条件 |
温度 |
動作時:0~40°C
(32~104°F)
非動作時:-20~65°C
(-4~149°F) |
動作時:0~40°C
(32~104°F)
非動作時:-20~65°C
(-4~149°F) |
動作時:0~40°C
(32~104°F)
非動作時:-20~65°C
(-4~149°F) |
動作時:0~40°C
(32~104°F)
非動作時:-40~70°C
(-40~158°F) |
湿度 |
動作時:10~90%
(結露しないこと)
非動作時:0~95%
(結露しないこと) |
動作時:10~90%
(結露しないこと)
非動作時:0~95%
(結露しないこと) |
動作時:10~90%
(結露しないこと)
非動作時:0~95%
(結露しないこと) |
動作時:5~90%
(結露しないこと)
非動作時:0~95%
(結露しないこと) |
高度 |
動作時:0~3,000 m
(0~10,000フィート)
非動作時:0~4,570 m
(0~15,000フィート) |
動作時:0~3,000 m
(0~10,000フィート)
非動作時:0~4,570 m
(0~15,000フィート) |
動作時:0~3,000 m
(0~10,000フィート)
非動作時:0~4,570 m
(0~15,000フィート) |
動作時:0~4,267 m
(0~14,000フィート)
非動作時:0~4,877 m
(0~16,000フィート) |
放熱 |
DC(最大):2430 W @
8296 Btu/時
AC(最大):2791 W @
9528 Btu/時 最大11,602
Btu/時 |
DC(最大):2430 W @
8296 Btu/時
AC(最大):2791 W @
9528 Btu/時 最大11,602
Btu/時 |
DC(最大):1780 W @
6069 Btu/時
AC(最大):1650 W @
5626 Btu/時 |
DC(最大):1200 W @
4092 Btu/時
AC(最大):1200 W @
4092 Btu/時 |
音響ノイズ |
最大70 dBa |
最大70 dBa |
最大70 dBa |
最大70 dBa |
衝撃10 |
動作時(1/2正弦):
0.53 m/秒(21インチ/秒)
非動作時
(台形波):20 G、
1.32 m/秒(52インチ/秒) |
動作時(1/2正弦):
0.53 m/秒(21インチ/秒)
非動作時
(台形波):20 G、
1.32 m/秒(52インチ/秒) |
動作時(1/2正弦):
0.53 m/秒(21インチ/秒)
非動作時
(台形波):20 G、
1.32 m/秒(52インチ/秒) |
動作時(1/2正弦):
5 G(11 m/秒)
非動作時
(台形波):
15 G(11 m/秒) |
振動 |
動作時:0.35 Grms11
(3~500 Hz)
非動作時:1.0 Grms
(3~500 Hz) |
動作時:0.35 Grms11
(3~500 Hz)
非動作時:1.0 Grms
(3~500 Hz) |
動作時:0.35 Grms11
(3~500 Hz)
非動作時:1.0 Grms
(3~500 Hz) |
動作時(正弦波):
3~500 Hz @ 0.15 gpk
(ランダム):2.5~200 Hz
@ 0.33 Grms
保管時(正弦波):10~
500 Hz @ 0.8 gpk
(ランダム):2.5~200 Hz
@ 1.05 Grms |
ハードウェア コンポーネント
(基本システムあたり) |
- DC電源×4、または
AC電源×3、またはAC
電源×4
- パフォーマンス ルート
プロセッサ×1
- ライン カード スロット×16(
ライン カード×15および
ルート プロセッサ×1を搭載、または
ライン カード×14および
ルート プロセッサ×2を搭載)
(1:1冗長性)
- スイッチ ファブリック カード
(SFC)×3
- クロック スケジューラ カード
(CSC)×2
- アラーム カード×2
- エア フィルタ
- ブロワー アセンブリ×2
- ケーブル管理トレイ×2
- 国別電力コード
|
- DC電源×2
またはAC電源×2
- パフォーマンス ルート
プロセッサ×1
- ライン カード スロット×10(
ライン カード×9および
ルート プロセッサ×1を搭載、または
ライン カード×8および
ルート プロセッサ×2を搭載)
(1:1冗長性)
- SFC×5
- CSC×2
- アラーム カード×1
- エア フィルタ
- ブロワー アセンブリ×1
- ケーブル管理トレイ×1
- 国別電力コード
|
- DC電源×2
またはAC電源×2
- パフォーマンス ルート
プロセッサ×1
- ライン カード スロット×6(
ライン カード×5および
ルート プロセッサ×1を搭載、または
ライン カード×4および
ルート プロセッサ×2を搭載)
(1:1冗長性)
- SFC×3
- CSC×2
- アラーム カード×1
- エア フィルタ
- ブロワー アセンブリ×1
- ケーブル管理トレイ×1
- 国別電力コード
|
- DC電源×2
またはAC電源×2
- パフォーマンス ルート
プロセッサ×1
- ライン カード スロット×4(
ライン カード×3および
ルート プロセッサ×1を搭載、または
ライン カード×2および
ルート プロセッサ×2を搭載)
(1:1冗長性)
- スイッチ ファブリック、
クロック スケジューラ、
およびアラームの統合カード×1
- エア フィルタ
- ブロワー アセンブリ×1
- ケーブル管理トレイ×1
- 国別電力コード
|
ソフトウェア コンポーネント
(基本システムあたり) |
- Cisco IOS XRまたは
Cisco IOSソフトウェア
オペレーティング システム
- Cisco Express
Forwarding(CEF)
(分散パケット転送用)
|
- Cisco IOS XRまたは
Cisco IOSソフトウェア
オペレーティング システム
- Cisco Express
Forwarding(CEF)
(分散パケット転送用)
|
- Cisco IOS XRまたは
Cisco IOSソフトウェア
オペレーティング システム
- Cisco Express
Forwarding(CEF)
(分散パケット転送用)
|
- Cisco IOS XRまたは
Cisco IOSソフトウェア
オペレーティング システム
- Cisco Express
Forwarding(CEF)
(分散パケット転送用)
|
互換性 |
12800: 2.5 Gbps、10 Gbps、20 Gbps機能をサポートするライン カード
12400:2.5 Gbps、10 Gbps機能をサポートするライン カード
12000:2.5 Gbps機能をサポートするライン カード |
プロトコル |
IPv4、MPLS、Border Gateway Protocol Version 4(BGPv4)、Intermediate System-to-Intermediate System(IS-IS)、Open Shortest Path First Version 2.0(OSPFv2.0)、Routing Information Protocol Version 2(RIPv2)、Internet Group Management Protocol(IGMP)、Distance Vector Multicast Routing Protocol(DVMRP)、およびProtocol Independent Multicast Dense Mode/Sparse Mode(PIM-DM/SM) |
接続 |
Packet over SONET/SDH(POS)、イーサネット、ATM、銅線(DS-3/E3)、チャネライズド(CT3、ChOC-3/CHSTM1、 ChOC-12/CHSTM4、ChOC-48/CHSTM16)。Cisco XR 12000シリーズ固有の接続サポートについてはCisco IOS XRソフトウェア リリース ノートを参照してください。 |
信頼性 |
システムの冗長性:
- ファブリック カードの冗長性4:1
- CSCの冗長性1:1
- 電源の冗長性(DCの場合1:1、ACはロードバランシング)
- ブロワーの冗長性1:1
- ルート プロセッサの冗長性1:1
- アラーム カードの冗長性1:1
- ライン カードを使用したデュアル ホーミング
- Automatic Protection Switching(APS;自動保護スイッチング)ASICをサポート
Mean Time Between Failure(MTBF;平均故障時間):
- CSC = 240,078時間
- SFC = 276,062時間
|
管理インターフェイス |
Cisco XR 12000およびCisco 12000シリーズPerformance Route Processor(PRP;パフォーマンス ルート プロセッサ)が2つのシリアル ポート(コンソールおよびAUX)と1つの10/100イーサネット ポートをサポート |
インジケータおよびインターフェイス |
CSCとSFCのクリティカル、メジャー、マイナーの各状態、およびシステム アラーム ボードのオンまたはエラー状態に関する視覚的アラーム |
適合規格 |
安全性認定:
- UL 1950
- CSA-22.2 No. 950
- EN60950
- IEC 60950 CBスキーム
- ACA TS001
- AS/NZS 3260
- EN60825\IEC60825レーザーの安全性
- FDA-Code of Federal Regulations(CFR;米国連邦法)レーザーの安全性
Electromagnetic Compliance(EMC;電磁適合性)(放射):
- FCC クラスA
- ICES-003 クラスA
- EN55022 クラスB(最大1 GHz)
- VCCI クラスB(最大1 GHz)
- AS/NZS 3548 クラスB
- MSZEN55022 クラスA
- CISPR 22 クラスB(最大1 GHz)
- BSMI クラスA
耐性:
- IEC-1000-4-2ESD(8 kV接触、15 kV外気)
- IEC-1000-4-3放射耐性(10 V/m)
- IEC-1000-4-4 EFT(2 kV電力ポート、1 kVシグナル ポート)
- IEC-1000-4-5サージACポート(4 kV CM、2 kV DM)
- IEC-1000-4-5サージ シグナル ポート(2 kV CM、1 kV DM)
- IEC-1000-4-5サージDCポート(0.5 kV CM、0.5 kV DM)
- IEC-1000-4-6低周波数伝導耐性(10 V)
- IEC-1000-4-11電圧ディップおよび瞬断
- IEC-1000-3-2電力線高調波
|
認定機関 |
Network Equipment Building Standard(NEBS)
NEBSに準拠
ETSI
・EN300386
・ETS 300132-2 |
