Cisco 7201 ルータ
製品の概要
Cisco® 7201 ルータは、コンパクトで高性能な 1 ラック ユニット(1RU)ルータです。Cisco IOS® ソフトウェアの機能に加えて多様なインターフェイスを利用できるため、サービス プロバイダーおよびエンタープライズのいずれの用途にも最適なデバイスとなっています(図 1)。
Cisco 7201 ルータは、処理能力の向上と、最新の Cisco IOS ソフトウェア機能の実装によって、パフォーマンスと柔軟性の要求に対応します。

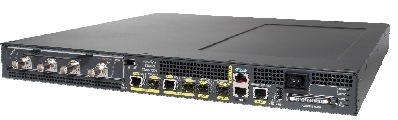

図 1 Cisco 7201 ルータ
Cisco 7201 ルータの利点は次のとおりです(詳細は表 1 を参照)。
- CEF(Cisco Express Forwarding)で毎秒最大 200 万パケット(2 Mpps)を処理することで、Cisco 7301 と比較して最大 2 倍のパフォーマンスを達成
- 4 ポートの内蔵 GE(Gigabit Ethernet; ギガビット イーサネット)ポートを装備
- 管理専用の 10/100 Mbps イーサネット ポートを提供
- ストレージおよびセキュリティ トークン用に 1 つの USB ポートを提供
- 1 GB の DRAM メモリを標準搭載し、2 GB までアップグレード可能
- 価格性能比の大幅な向上を実現
- Cisco 7000 シリーズ ポート アダプタ スロットを 1 つ提供
- すべての Cisco IOS ソフトウェア フィーチャ セットをサポート
- 着脱可能な GE オプティクス(Small Form Factor Pluggable [SFP; 着脱可能小型フォーム ファクタ])
- コンパクトで電力効率のよい 1RU フォーム ファクタ
- 前面から背面へのエアフロー、装置片面での管理
ブロードバンド アプリケーション
- ブロードバンド アグリゲーション:最大 8,000 の同時セッションを処理できる、PPP 終端およびアグリゲーション/L2TP アクセス コンセントレータ(PTA/LAC)または L2TP ネットワーク サーバ/L2TP トンネル スイッチ(LNS/TS)ブロードバンド ネットワーク ゲートウェイ/ブロードバンド リモート アクセス サーバ(BNG/BRAS)ルータ。規模の拡大に合わせた段階的な投資が可能な「ラック & スタック」アーキテクチャです。
- TISPAN RCEF:インテリジェントなサブスクライバ管理の機能を備え、収益をさらに拡大する ISG(Intelligent Service Gateway; インテリジェント サービス ゲートウェイ)ルータです。最大 8,000 の PPP(Point-to-Point Protocol; ポイントツーポイント プロトコル)および IP 同時セッションをサポートします。
サービス プロバイダー エッジ アプリケーション
- IPv6 ゲートウェイ:IPv6 VPN アーキテクチャを含め、IPv4 ネットワークと IPv6 ネットワーク間をリンクします。
- マネージド サービス:GE LAN 接続および WAN ポート アダプタ接続の両方をハイパフォーマンスと豊富な機能でサポートする、ハイエンドの CPE(顧客宅内機器)または MPLS-CE(Multiprotocol Label Switching-Customer Edge)装置として機能します。
- ハイアベイラビリティ設計:HSRP(Hot Standby Router Protocol)またはレイヤ 3 ロード バランシングを設定した 2 台の CPE により、冗長性を提供します。
- コスト効率のよいルート リフレクタ:最大 2 GB の搭載メモリで 100 万のルートをサポートでき、低コストのルート リフレクタとして最適です。
エンタープライズ アプリケーション
- 大規模ブランチでのハイエンド CPE:Cisco 7201 ルータは、コンパクトな 1RU フォーム ファクタに内蔵 GE インターフェイスを 4 つ装備し、エンタープライズ ブランチ オフィスで必要なすべてのサービスを強力なパフォーマンスでサポートします。Cisco 7201 ルータは、マネージドまたはアンマネージド ハイエンド CPE として動作し、ブランチにおける LAN および WAN 用の共通テクノロジーとしてイーサネットをサポートします。イーサネットは 10/100/1,000 Mbps という柔軟性の高い帯域幅を提供する、従来の WAN リンクに代わるコスト効率の高いテクノロジーです。
- 高速エンタープライズ インターネット ゲートウェイ:Cisco 7201 ルータは、オンボードの FE または GE ポート、あるいは PA(ポート アダプタ)スロットの従来の WAN ポート アダプタを使用してサービス プロバイダーに接続することができる、高性能の専用インターネット ゲートウェイです。IPsec(IP Security)やステートフル ファイアウォールなどの機能を高速でサポートし、インターネット ゲートウェイ(セキュリティ)アプライアンスとして機能します。
- 最適化されたエッジ ルーティング(OER):マスター コントローラ(MC)としての Cisco 7201 ルータ、ハブ サイトのボーダー ルータとしての Cisco 7206 ルータ、ブランチ オフィスのボーダー ルータまたはマスター コントローラとしての Cisco ISR サービス統合型ルータによって構成されるこのソリューションは、WAN のアベイラビリティ、WAN のパフォーマンス、および負荷の分散を実現します。このソリューションにより、運用コストの削減、アプリケーション パフォーマンスの最適化、2 つのネットワーク間のロード バランシング、運用の簡素化と継続的なネットワーク パフォーマンス モニタリングが可能になります。これは、シスコ最高性能の OER ソリューションであり、最大 15,000 プレフィクスをサポートします。
- トンネルレス VPN サービス:キー サーバとしての Cisco 7201 ルータ、ハブ サイトの Cisco 7206 ルータ、ブランチの Cisco ISR サービス統合型ルータから構成されるこのソリューションは、Cisco Group Encrypted Transport(GET)VPN をサポートし、機密性の高い通信が要求される連邦または業界の規制に準拠します。サービス統合により、価値の向上、ブランド力の強化、運用の簡素化、迅速なサービスの提供が可能になります。
Cisco 7201 ルータのマルチファンクション機能を利用することで、ネットワーク アーキテクチャの簡素化、機器の初期コストの大幅な削減、付加価値サービスによる収益機会の拡大が可能です。
機能と利点
表 1 に、Cisco 7201 ルータの機能と利点をまとめます。
表 1 Cisco 7201 ルータの機能と利点
製品仕様:ハードウェア コンポーネント
シャーシ
Cisco 7201 ルータは、運用効率の向上という視点で設計されています。コンパクトな(1RU)シャーシに、内蔵 1.7 GHz プロセッサ、4 つの GE インターフェイス、4 つ1の SFP 光インターフェイス、Cisco 7000 シリーズ ルータ ポート アダプタ スロット、256 MB コンパクト フラッシュ カード、補助ポートおよびコンソール ポートを装備しています。表 2 に、Cisco 7201 ルータの仕様を示します。
表 2 Cisco 7201 ルータの製品仕様
1GE ポート:最初の 2 ポートは RJ45 銅線または SFP オプティカル接続を提供、残りの 2 ポートはスペース上の制約のため SFP オプティカル接続のみを提供します。最初の 2 ポートは、RJ45 銅線インターフェイス使用時に 10/100(イーサネット/FE)としても設定できます。
ミッションクリティカルなアプリケーションに要求されるシステムのハイアベイラビリティを確保するために、Cisco 7201 ルータは次の機能もサポートしています。
- デバイス障害時の物理的なアラーム リレー
- デュアル AC およびデュアル DC 電源装置
- ポート アダプタの OIR(Online Insertion and Removal; 活性挿抜)
- システムがシャットダウンしないうちに適切に対処することを可能にする、エスカレーション レベルが備わった環境モニタ
接続性
- ギガビット イーサネット ポート:Cisco 7201 ルータは 4 つの GE ポートを備えています(図 2)。最初の 2 ポートは RJ45 銅線または SFP オプティカル接続を提供、残りの 2 ポートはスペース上の制約のため SFP オプティカル接続のみを提供します。最初の 2 ポートは、RJ45 銅線インターフェイス使用時に 10/100 Mbps(イーサネット/FE)としても設定することができます。
- ギガビット イーサネット ポートの機能:4 つのポートすべてが IEEE 802.1Q 標準をサポートします。
- 3 種類の SFP インターフェイス(SX、LX/LH、および ZH):さまざまなファイバ長の要件に対応できます。
- コンソールおよび AUX ポート:シャーシ前面にコンソール ポートと AUX ポートを装備しています。
- 管理専用の 10/100 Mbps イーサネット ポート:このイーサネット/FE ポートは厳密に管理のみを目的としたものです。
図 2 Cisco 7201 ルータのポート
Cisco 7201 ルータには、Cisco 7000 シリーズ ポート アダプタ スロットが 1 つ装備されているので、インターフェイスに対するお客様の過去の投資が保護され、スペアの管理も簡素化されます。Cisco 7201 ルータは、次のように幅広いインターフェイスにより、スケーラブルな密度を提供します。
- シリアルおよびマルチチャネル T1/E1 および T3/E3 インターフェイス、および PoS(Packet-over-SONET/SDH)OC-3
- OC-3/STM-1 PoS、T3/E3 および OC-3/STM-1 ATM、および T1/E1 IMA(Inverse Multiplexing over ATM)
- ハードウェア暗号化およびレイヤ 3 圧縮のサポート(VPN アクセラレータ モジュール)
メモリ
- SDRAM:Cisco 7201 ルータの出荷時のデフォルト メモリは、1 GB SDRAM です。メモリ スロットは 1 つだけです。Cisco 7201 ルータに搭載されているメモリは、高性能のメモリ アクセス レートを提供する DDR(Double Data Rate)メモリです。注:Cisco 7301 SDRAM メモリ モジュールには、Cisco 7201 SDRAM メモリ モジュールとの互換性はありません。
- コンパクト フラッシュ メモリ:Cisco 7201 ルータで使用される 256 MB コンパクト フラッシュ メモリは、Cisco 7200、Cisco 7401、および Cisco 7300 シリーズのルータで使用されるコンパクト フラッシュ メモリと共通です。
- 2 MB の NVRAM:NVRAM は、ブロードバンドや MPLS 展開などの大規模な構成に対して十分な容量を提供します。
- 1 MB のレイヤ 2 キャッシュ:このキャッシュにより、キャッシュ可能な情報量が増え、CPU インストラクションがより高速に処理されます。
- 64 MB ブート フラッシュ メモリ:64 MB 内部フラッシュ メモリは、複数のブート ヘルパー イメージ、クラッシュ ファイル、Cisco IOS ソフトウェア イメージ、ログ ファイルなどを十分格納できる大きさです。
- USB ポート:USB フラッシュにより、オプションで第 2 のストレージ容量が提供されます。イメージ、コンフィギュレーションなどのファイルは、Cisco USB フラッシュ メモリにコピーすることができます。この操作では、コンパクト フラッシュ カードを使用してファイルの保存と取得を行う場合と同程度の信頼性が確保されます。Cisco USB フラッシュ メモリは 64 MB、128 MB、および 256 MB のものが利用できます。
プロセッサ
1.67 GHz Motorola Freescale 7448 プロセッサ
製品仕様:ソフトウェア
Cisco 7201 ルータは、次の Cisco IOS ソフトウェア リリースをサポートします。
- 12.2(31)SB5
- 12.4XD7:Cisco IOS ソフトウェア リリース 12.4T のスペシャル リリースです。移行パスは 12.4PI6 です。
- 12.4T:将来リリース時にサポート予定です。
Cisco 7201 ルータ専用の Cisco IOS ソフトウェア イメージは、ファイル名が「c7200p」で始まります。Cisco 7200 NPE G2 ネットワーク処理エンジン専用の Cisco IOS ソフトウェア イメージについても同じです。
製品仕様:Cisco 7201 ルータのポート アダプタ(PA)サポート
Cisco 7201 ルータは、次の製品番号の PA をサポートします。
- PA-A6-OC3MM
- PA-2FE-TX
- PA-A6-OC3SMI
- PA-A6-OC3SML
- PA-E3
- PA-2T3+
- PA-MC-8TE1+
- PA-MC-E3
- PA-A6-T3
- PA-POS-1OC3
- PA-POS-2OC3
- PA-GE
- PA-A3-8E1IMA
- PA-MC-T3
- PA-A3-8T1IMA
- PA-MC-STM-1MM
- PA-4E1G /75
- PA-M C-STM -1SM I
- PA-4E1G/120
- PA-MC-4T1
- PA-4T+
- PA-MC-2E1/120
- PA-2E3
- PA-2FE-FX
- PA-A6-E3
- PA-MC-2T1
- PA-8E
- PA-H
- PA-T3+
- PA-A3-OC3MM
- PA-A3-OC3SMI
- PA-A3-T3
- PA-A3-E3
メモ:次の製品番号の PA は、Cisco IOS ソフトウェア リリース 12.4T および 12.2SRC で使用可能になる予定です。
- PA-MC-T3-EC
- PA-MC-2T3-EC
- PA-T3/ E3-EC
- PA-2T3/ E3-EC
メモ:次の製品番号の PA は、Cisco IOS ソフトウェア リリース 12.4T で使用可能になる予定です。
製品仕様:電源要件
表 3 に、Cisco 7201 ルータの電源要件を示します。
表 3 Cisco 7201 ルータの電源要件
製品仕様:物理仕様および環境仕様
表 4 に、Cisco 7201 ルータの物理仕様および環境仕様を示します。
表 4 Cisco 7201 ルータの物理仕様および環境仕様
製品の認定および適合規格
表 5 に、Cisco 7201 ルータの認定および適合規格を示します。
表 5 製品の認定および適合規格
発注情報
表 6 ~ 12 に、Cisco 7201 ルータおよび関連製品を発注するときに必要な情報を示します。
シスコ製品の購入方法については、「購入案内」を参照してください。ソフトウェアをダウンロードするには Cisco Software Center にアクセスしてください。
表 6 シャーシ発注情報
表 7 FRU 電源の発注情報
表 8 SDRAM メモリの発注情報
表 9 コンパクト フラッシュの発注情報
表 10 USB フラッシュ トークンの発注情報
表 11 SFP の発注情報
表 12 フィーチャ ライセンスの発注情報
