データ シート




Cisco 5 ポート、8 ポート、および 10 ポート ギガビット イーサネット共有ポート アダプタ

Cisco® I-Flex 設計は、Shared Port Adapter（SPA; 共有ポート アダプタ）と SPA Interface Processor（SIP; SPA インターフェイス プロセッサ）を組み合わせた革新的なプログラマブル インターフェイス プロセッサです。ラインレートというパフォーマンスだけでなく、次世代ネットワーク要件に不可欠な音声、データ、およびビデオのサービスに必要な高度で高品質な機能を提供します。このモジュラ ポート アダプタは、シスコのルーティング プラットフォーム間で交換可能となっているため、企業およびサービス プロバイダーのお客様は、スロットを効率よく運用できます。また、接続オプションを最大限に活用できる設計になっており、ラインレートのパフォーマンスを提供するプログラマブル インターフェイス プロセッサによる高度なサービス インテリジェンスを備えています。I-Flex は、サービス提供の迅速化により収益を向上させ、総所有コスト全体を効率的に削減しながら、プレミアム サービスを提供するための豊富な Quality of Service（QoS; サービス品質）機能のセットを提供します。このデータ シートでは、Cisco 5 ポート、8 ポート、および 10 ポート ギガビット イーサネット SPA（Cisco GE SPA、図 1 を参照）の仕様について説明します。

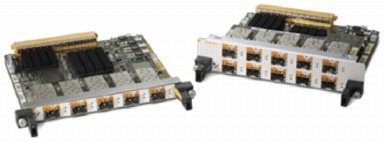

図 1 Cisco 5 ポートおよび 10 ポート GE SPA

図 1 Cisco 5 ポートおよび 10 ポート GE SPA


製品概要

Cisco 5 ポート、8 ポート、および 10 ポート GE SPA は、シスコのハイエンド ルーティング プラットフォーム上で利用することができ、初期コストが安くてアップグレードが容易なネットワーク スケーラビリティの利点を提供します。Cisco I-Flex ポートフォリオは、一貫した機能のサポート、幅広いインターフェイス アベイラビリティ、最新のテクノロジーのほか、投資保護にも力を入れています。Cisco I-Flex ポートフォリオでは、同一のインターフェイス プロセッサ上にさまざまなインターフェイス（Packet Over SONET/SDH [POS]、ATM、イーサネットなど）を展開できます。

Gigabit Ethernet（GE; ギガビット イーサネット）インターフェイスは、セントラル オフィス、データ センター、または Metropolitan-Area Network（MAN; メトロポリタン エリア ネットワーク）内のルータまたはその他のデバイスを相互に接続するために使用されます。シスコでは、さまざまなアプリケーションに対するお客様のニーズを満たすために、幅広い種類の 1000BASE-X GE SPA を提供しています。Cisco GE SPA を使用すると、ユーザは 1 つのスロットで、SPA ポートと異なるタイプのインターフェイスを組み合わせて使用できます。各 SPA には、互換性と相互運用性を確保するために、標準ベースのギガビット イーサネットが実装されています。


アプリケーション

Cisco GE SPA は、次のようなアプリケーションで使用できます。

  • POP（アクセス ポイント）間および POP 内のアグリゲーション
  • メトロ イーサネット
  • インターネット ピアリング

主な機能と利点

Cisco I-Flex シリーズは、次のような利点を備えています。

  • 業界で最もモジュラ性が高く、柔軟でインテリジェントなインターフェイス プロセッサ
    • アクセス テクノロジーに左右されない一貫したサービスを実現するために、同じインターフェイス プロセッサ上でさまざまなタイプのインターフェイスを提供する優れた柔軟性
    • 次世代ネットワークで要求されるサービス多様性に柔軟さをもたらす先駆的なプログラマブル インターフェイス プロセッサ
    • パフォーマンスを損なわずにインテリジェントなサービスを提供する革新的な設計
  • 収益の迅速化
    • 10 Gbps まで拡張可能で、将来の拡張にも対応可能なシスコのプログラマブル アーキテクチャは、収容密度を大幅に向上させ、プラットフォームごとの潜在的な収益を増加させます。
    • モジュラ インターフェイス プロセッサ上でさまざまなインターフェイス（銅線、チャネライズド、POS、ATM、およびイーサネット）を使用することで、サービス プロバイダーは新しいサービスをより迅速に展開し、すべてのお客様に一貫性のある安全な保証付きサービスを提供できるようになります。
    • 高密度の SFP インターフェイスは、柔軟性が高くポート数の多いアプリケーションに対応しています。既存の SPA を利用すれば、これから発展するオプティカル テクノロジーを将来的に取り入れることが可能になります。
  • ルーティング購入に要する費用の削減
    • スロットの経済性が改善し、密度が向上することにより、Capital Expenditure（CapEx; 資本コスト）が削減されます。
    • 新しいインターフェイスを簡単に追加できるため、「成長に合わせた投資」のビジネス モデルが可能になるとともに、高密度のソリューションも引き続き提供されます。
    • SPA は複数のプラットフォームで共有され、プラットフォーム間の移動が簡単なため、さまざまに変化するサービスへのニーズに合わせて、一貫性のある機能のサポート、迅速な製品の提供、および共通スペアによる Operating Expense（OpEx; 運用コスト）の大幅な削減が可能です。

製品仕様

表 1 と 2 に、Cisco GE SPA の仕様を示します。

表 1 製品仕様

機能 説明
製品の互換性 SPA-5X1GE(=)、SPA-10X1GE(=)
  • Cisco 12000 シリーズ ルータ
  • Cisco XR 12000 シリーズ ルータ
SPA-8X1GE(=)
  • Cisco CRS-1
SPA 単位のポート密度 5 ポート、8 ポート、および 10 ポート GE
物理インターフェイス SX、LX/LH、および ZX SFP
LED インジケータ

SPA ステータス - 2 色（グリーンとオレンジ）の LED は、次のような SPA ステータスを表します。

  • LED オフ - SPA の電源はオフ
  • LED オレンジ - SPA の電源はオンで初期化中
  • LED グリーン - SPA の電源はオンで動作可能
上記のステータス LED 以外に、SPA 前面には各ポート専用の 2 色の四角い LED が実装されており、ポート ステータスが表示されます。グリーンとオレンジの LED は、次のようなポート ステータスを表します。
  • LED オフ - ソフトウェアによるポート設定が正しくない。
  • LED - ソフトウェアでのポートによるポート設定は正しいが、イーサネット リンクに問題がある。
  • LED グリーン - ソフトウェアによるポート設定が正しく、イーサネット リンクも正常である。
機能
  • 自動ネゴシエーション
  • 全二重動作
  • 802.1Q VLAN 終端
  • ジャンボ フレームのサポート（9,188 バイト）
  • CLI（コマンドライン インターフェイス）によって制御される活性挿抜（Online Insertion and Removal; OIR）のサポート
  • 802.3X フロー制御
  • SPA あたり最大 4,000 の VLAN
  • SPA あたり最大 5,000 の MAC（メディア アクセス制御）アカウンティング エントリ（入力側の送信元 MAC アカウンティングおよび出力側の宛先 MAC アカウンティング）
  • SPA あたり最大 2,000 の宛先 MAC アドレス フィルタリング用のエントリと、ポートあたり最大 1,000 の MAC アドレス フィルタリング エントリ
  • ポリシー ドロップ、オーバーサブスクリプション ドロップ、Cyclic Redundancy Check（CRC; 巡回冗長検査）エラー ドロップ、パケット サイズ、ユニキャスト パケット、マルチキャスト パケット、およびブロードキャスト パケット用の、ポート単位のバイトとパケット カウンタ
  • ポリシー ドロップ、オーバーサブスクリプション ドロップ、ユニキャスト パケット、マルチキャストパケット、およびブロードキャスト パケット用の、VLAN 単位のバイトとパケット カウンタ
  • 有効なバイトおよびドロップしたバイト用のポート単位のバイト カウンタ
サポート対象のその他のソフトウェア機能：
  • Ethernet over Multiprotocol Label Switching（EoMPLS）
  • QoS
  • Hot Standby Router Protocol（HSRP）
  • Virtual Router Redundancy Protocol（VRRP）
ネットワーク管理 ネットワーク管理での使用：
  • ホストシステム CLI
  • Simple Network Management Protocol（SNMP; 簡易ネットワーク管理プロトコル）
インベントリ関連および資産管理関連の MIB：
  • Entity-MIB（RFC 2737）
  • Cisco-entity-asset-MIB
障害管理：
  • Cisco-entity-field-replaceable unit（FRU）-control-MIB
  • Cisco-entity-alarm-MIB
  • Cisco-entity-sensor-MIB
物理インターフェイス管理：
  • IF-MIB
  • Etherlike-MIB（RFC 2665）
その他の MIB：
  • Remote Monitoring（RMON）-MIB（RFC 1757）
  • Cisco-class-based-QoS-MIB
  • MPLS 関連 MIB
  • イーサネット MIB/RMON
信頼性とアベイラビリティ
  • SIP 内の SPA の OIR、および SPA 内のオプティカル インターフェイス
  • フィールド交換可能な SFP オプティカル モジュール
物理仕様 5 ポートおよび 8 ポート GE SPA：
  • 重量：0.34 kg（0.75 ポンド）
  • 高さ：2.03 cm（0.8 インチ）-（シングルハイト）
  • 幅：17.15 cm（6.75 インチ）
  • 奥行：18.49 cm（7.28 インチ）
10 ポート GE SPA：
  • 重量：0.68 kg（1.5 ポンド）
  • 高さ：3.55 cm（1.4 インチ）-（ダブルハイト）
  • 幅：17.15 cm（6.75 インチ）
  • 奥行：18.49 cm（7.28 インチ）
電力
  • 5 ポート GE SPA：18.1 W
  • 8 ポート GE SPA：20 W
  • 10 ポート GE SPA：25 W
環境仕様
  • 保管温度：-40 ～ 70°C（-38 ～ 150°F）
  • 動作温度（公称）：0 ～ 40°C（32 ～ 104°F）
  • 動作温度（短期）：0 ～ 55°C（32 ～ 131°F）
  • 保管相対湿度：5 ～ 95%（相対湿度）
  • 動作湿度（公称）：5 ～ 85%（相対湿度）
  • 動作湿度（短期）：5 ～ 90%（相対湿度）
  • 動作高度：-60 ～ 4,000 メートル
適合規格 安全基準
  • UL 60950-1
  • CSA C22 No. 60950-1
  • EN 60950-1
  • IEC 60950-1
  • AS/NZS 60950
  • EN 60825-1
  • EN 60825-2
  • 21 CRF 1040
EMC（電磁適合性）
  • CFR 47
  • FCC Part 15 Class A
  • ICES 003 Class A
  • CISPR 22 Class A
  • EN 55022 Class A
  • EN 300386 Class A
  • AS/NZS Class A
  • VCCI Class B
  • EN 50082-1
  • EN 55024
  • IEC/EN61000-4-2 静電破壊耐性（8 kV 接触、15 kV 気中）
  • IEC/EN61000-4-3 放射耐性（10 V/m）
  • IEC/EN61000-4-4 電気的ファスト トランジェント耐性（2 kV 電源、1 kV 信号）
  • IEC/EN61000-4-5 サージ AC ポート（4 kV CM、2 kV DM）
  • IEC/EN61000-4-5 サージ信号ポート（1 kV 屋内、2 kV 屋外）
  • IEC/EN61000-4-5 サージ DC ポート（1 kV）
  • IEC/EN61000-4-6 伝導障害耐性（10 Vrms）
  • IEC/EN61000-4-8 電源周波数磁界耐性（30 A/m）
  • IEC/EN61000-4-11 電圧ディップ、瞬断、および電圧変動
テレコミュニケーション
  • IEEE 802.3z
業界標準
Cisco GE SPA は、次の要件を満たすように設計されています（一部の認定は現在進行中）。
  • SR-3580 - Network Equipment Building System（NEBS）：基準レベル（レベル 3 適合）
  • GR-63-CORE - NEBS：物理保護
  • GR-1089-CORE - NEBS EMC および安全基準


表 2 光ファイバ接続仕様：モジュラ

GE SFP オプティカル モジュール 最大距離
Short wavelength（SX; 短波長）Small Form Factor Pluggable（SFP）オプティカル モジュール 550 m（1,804 フィート）
Long wavelength/Long Haul（LX/LH; 長波長/長距離）SFP オプティカル モジュール 10 km（6.2 マイル）
Extended Distance（ZX; 超長距離）SFP オプティカル モジュール 70 km（43.5 マイル）



発注情報

シスコ製品の購入方法の詳細は、発注方法または表 3 を参照してください。

表 3 発注情報

製品名 製品番号
5 ポート ギガビット イーサネット共有ポート アダプタ SPA-5X1GE
5 ポート ギガビット イーサネット共有ポート アダプタ、スペア SPA-5X1GE=
8 ポート ギガビット イーサネット共有ポート アダプタ SPA-8X1GE
8 ポート ギガビット イーサネット共有ポート アダプタ、スペア SPA-8X1GE=
10 ポート ギガビット イーサネット共有ポート アダプタ SPA-10X1GE
10 ポート ギガビット イーサネット共有ポート アダプタ、スペア SPA-10X1GE=
共有ポート アダプタ ブランク カバー SPA-BLANK
共有ポート アダプタ ブランク カバー、スペア SPA-BLANK=
Cisco Extended Temperature SX SFP SFP-GE-S
Cisco Extended Temperature SX SFP、スペア SFP-GE-S=
Cisco Extended Temperature LX/LH SFP SFP-GE-L
Cisco Extended Temperature LX/LH SFP、スペア SFP-GE-L=
Cisco Extended Temperature ZX SFP SFP-GE-Z
Cisco Extended Temperature ZX SFP、スペア SFP-GE-Z=
