データ シート




Cisco 1 ポート OC-12c/STM-4c POS 共有ポート アダプタ

Cisco® I-Flex は、Shared Port Adapter（SPA; 共有ポート アダプタ）と SPA Interface Processor（SIP; SPA インターフェイス プロセッサ）から構成され、次世代ネットワーク要件の中核となる音声、データ、およびビデオのサービスに不可欠な高度で高品質な機能を提供します。このモジュラ ポート アダプタは、シスコのルーティング プラットフォーム間で共有可能となっているため、企業およびサービス プロバイダーのお客様において、投資保護の観点から効率的な運用を実現することができます。また、接続オプションを最大限に活用できる設計になっており、ラインレートのパフォーマンスを提供するプログラマブル インターフェイス プロセッサによる高度なサービス インテリジェンスを備えています。I-Flex は、サービス提供の迅速化により収益を向上させ、コストを効率的に削減しながら、プレミアム サービスを提供するための豊富な QoS 機能のセットを提供します。このデータ シートでは、Cisco 1 ポート OC-12c/STM-4c POS 共有ポート アダプタ（Cisco 1 ポート OC-12 POS SPA）の仕様について説明します。

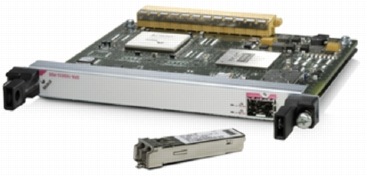

図 1 SFP 光ファイバを装備した Cisco 1 ポート OC-12 POS SPA

図 1 SFP 光ファイバを装備した Cisco 1 ポート OC-12 POS SPA


製品概要

Cisco 1 ポート OC-12 POS SPA は、ハイエンドのシスコシステムズ ルーティング プラットフォーム上で利用することができ、初期コストが安くてアップグレードが容易なネットワーク スケーラビリティの利点を提供します。Cisco I-Flex ポートフォリオは、一貫した機能のサポート、幅広いインターフェイス アベイラビリティ、最新のテクノロジーのほか、投資保護にも力を入れています。

Cisco 1 ポート OC-12 POS SPA は、Small Form-Factor Pluggable（SFP）インターフェイスを 1 ポート提供します。SFP モジュールは、複数の光ファイバ範囲内（2 ～ 80 km）で使用できます。


アプリケーション

Cisco 1 ポート OC-12 POS SPA は、次のような複数のアプリケーションで使用できます。

  • アクセスおよびアグリゲーション
  • WAN アップリンク
  • インターネット ピアリング

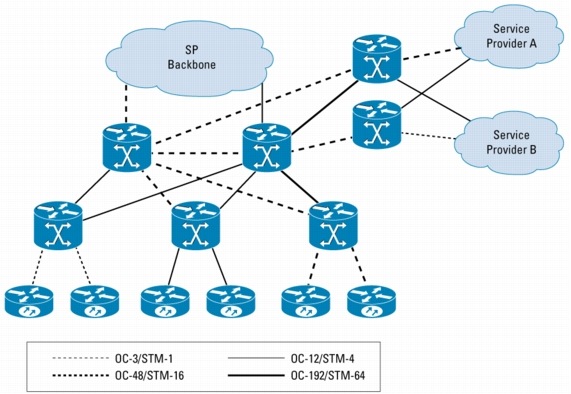

図 2 POS アプリケーション

図 2 POS アプリケーション
※ 画像をクリックすると、大きく表示されます。popup_icon


主な機能と利点

Cisco SPA/SIP は、さまざまな利点を備えています。

  • 業界で最もモジュラ性が高く、柔軟でインテリジェントなインターフェイス プロセッサ
    • アクセス テクノロジーに左右されない一貫したサービスを実現するために、同じインターフェイス プロセッサ上でさまざまなタイプのインターフェイスを提供する優れた柔軟性
    • 次世代ネットワークで要求されるサービス多様性に柔軟さをもたらす先駆的なプログラマブル インターフェイス プロセッサ
    • パフォーマンスを損なわずにインテリジェントなサービスを提供する革新的な設計
  • 収益の迅速化
    • 10 Gbps まで拡張可能で、将来の拡張にも対応可能なシスコのプログラマブル アーキテクチャは、お客様の密度を大幅に向上させ、プラットフォームごとの潜在的な収益を増加させます。
    • モジュラ インターフェイス プロセッサ上でさまざまなインターフェイス（銅線、チャネライズド、POS、ATM、およびイーサネット）を使用することで、サービス プロバイダーは新しいサービスをより迅速に展開し、すべてのお客様に一貫性のある安全な保証付きサービスを提供できるようになります。
    • 高密度の SFP インターフェイスは、柔軟性が高くポート数の多いアプリケーションに対応しています。既存の SPA を利用すれば、これから発展するオプティカル テクノロジーを将来的に取り入れることが可能になります。
  • ルーティング購入に要する費用の削減
    • スロットの経済性が改善し、密度が向上することにより、Capital Expenditure（CapEx; 資本コスト）が削減されます。
    • 新しいインターフェイスを簡単に追加できるため、「成長に合わせた投資」のビジネス モデルが可能になるとともに、高密度のソリューションも引き続き提供されます。
    • SPA は複数のプラットフォームで共有され、プラットフォーム間の移動が簡単なため、さまざまに変化するサービスへのニーズに合わせて、一貫性のある機能のサポート、迅速な製品の提供、および共通スペアによる Operating Expense（OpEx; 運用コスト）の大幅な削減が可能です。

製品仕様

表 1 に、Cisco 1 ポート OC-12 POS SPA の仕様を示します。

表 1 製品仕様

機能 説明
製品の互換性
  • Cisco 7304 ルータ
  • Cisco 7600 シリーズ ルータ
SPA 単位のポート密度 1 ポート
物理インターフェイス
  • OC-12c/STM-4c SFP オプティカル モジュール（表 2 のオプティカル パラメータを参照）
  • 視覚的なステータス インジケータ（LED）：
    • SPA ステータス LED
    • ポート単位の LED
  • キャリアおよびアラーム
  • アクティブおよびループバック
プロトコル
  • High-Level Data Link Control（HDLC; ハイレベル データリンク制御）、RFC 2615
  • PPP（ポイントツーポイント プロトコル）、RFC 1662
  • フレーム リレー、RFC 2427
  • IPv4/IPv6
機能
  • 同期
    • ローカル（内部）またはループ時間指定（ネットワークから回復）
    • ポインタ アクティビティ モニタリング
  • ローカル（診断）および回線（ネットワーク）ループバック
  • Section Data Communications Channel（SDCC）---プラットフォームに依存した機能
  • ペイロード マッピング
    • 1 + x^43 自己同期スクランブラによる POS
  • SONET/SDH 適合
    • Telcordia（Bellcore）GR-253-CORE（適用可能な場合）
    • ANSI T1.105 および T1.231
    • ITU-T G.707、G.957 および G.825（適用可能な場合）
  • サポートされる SONET/SDH アラームおよび信号イベント
    • Signal Failure Bit Error Rate（SF-BER; 信号損失ビット エラー レート）
    • Signal Degrade Bit Error Rate（SD-BER; 信号劣化ビット エラー レート）
    • 信号ラベル ペイロード作成（C2）
    • パス トレース バイト（J1）
    • セクション
  • Loss of Signal（LOS; 信号損失）
  • Loss of Frame（LOF; フレーム損失）
  • B1 のエラー カウント
  • B1 の Threshold Crossing Alarms（TCA）
回線
  • Line Alarm Indication Signal（LAIS; 回線アラーム検出信号）
  • Line Remote Defect Indication（LRDI; 回線リモート障害検出）
  • Line Remote Error Indication（LREI; 回線リモート エラー検出）
  • B2 のエラー カウント
  • B2 の TCA
パス
  • Path Alarm Indication Signal（PAIS; パス アラーム検出信号）
  • Path Remote Defect Indication（PRDI; パス リモート障害検出）
  • Path Remote Error Indication（PREI; パス リモート エラー検出）
  • B3 のエラー カウント
  • B3 の TCA
  • Loss Of Pointer（LOP; ポインタ損失）
  • Positive Stuffing Event（PSE）
  • Negative Stuffing Event（NSE）
  • Path Unequipped Indication Signal（PUNEQ）
  • Path Payload Mismatch Indication Signal（PPLM）
ネットワーク管理
  • RFC 2558 MIB（SONET/SDH）
  • SNMP（簡易ネットワーク管理プロトコル）
信頼性とアベイラビリティ
  • 活性挿抜（Online Insertion and Removal; OIR）
  • フィールド交換可能な SFP オプティカル モジュール
  • 1 + 1 SONET Automatic-Protection-Switching（APS; 自動保護スイッチ）と SDH リニア Multiplex Section Protection（MSP）プロトコル
  • 単一 SPA ソフトウェア リセット
物理仕様
  • 重量：0.34 kg（0.75 ポンド）
  • 高さ：2.03 cm（0.8 インチ）---（シングルハイト）
  • 幅：17.15 cm（6.75 インチ）
  • 奥行：18.49 cm（7.28 インチ）
電力 最大 12.8 W
環境仕様
  • 動作温度：5 ～ 40°C（41 ～ 104°F）
  • 保管温度：－40 ～ 70°C（－38 ～ 150°F）
  • 動作湿度：5 ～ 85%（相対湿度）
  • 保管湿度：5 ～ 95%（相対湿度）
適合規格 安全性
  • UL 60950
  • CSA 22.2-No.60950
  • EN60950
  • IEC 60950 CB 方式
  • ACA TS001
  • AS/NZS 3260
  • EN60825\IEC60825 レーザー安全性（SR、IR-クラス 1）（VSR-クラス 1M）1
  • 21CFR1040 - FDA Code of Federal Regulations（CFR; 連邦法）（米国）レーザー安全性（SR、IR-クラス 1）（VSR-クラス 1M）1
EMC
  • FCC Part 15（CFR 47）
  • ICES 003
  • EN55022
  • CISPR 22
  • AS/NZ 3548
  • VCCI
  • EN55024
  • EN50082-1
  • EN61000-6-1
  • EN61000-3-2
  • EN61000-3-3
Network Equipment Building System（NEBS）
この製品は、次の要件を満たすように設計されています（正式な要件は進行中のものもあります）。
  • SR-3580---NEBS：基準レベル（レベル 3 適合）
  • GR-63-Core---NEBS：物理的保護
  • GR-1089-Core---NEBS：EMC および安全性
ETSI
  • EN300 386/EN300 386-2 クラス B
  • ETS 300 019 Storage クラス 1.1
  • ETS 300 019 Transportation クラス 2.3
  • ETS 300 019 Stationary Use クラス 3.1


表 2 に、Cisco 1 ポート OC-12 POS SPA のオプティカル仕様を示します。

表 2 OC-12c/STM-4c POS のオプティカル仕様

SFP 光ファイバ 最大距離
Multimode（MM; マルチモード）Short Reach（SR; 短距離） 最大 500 m（0.25 マイル）
Single-Mode（SM; シングルモード） 最大 2 km（1.2 マイル）
SM Intermediate Reach（IR-1; 中距離） 最大 15 km（9 マイル）
SM Long Reach（LR-1; 長距離） 最大 40 km（25 マイル）
SM Extended Reach（LR-2; 超長距離） 最大 80 km（50 マイル）



発注情報

シスコ製品の購入方法の詳細は、発注方法または表 3 を参照してください。

表 3 発注情報

製品名 製品番号
Cisco 1 ポート OC-12c/STM-4c POS 共有ポート アダプタ SPA-1XOC12-POS
OC-12/STM-4 SFP、MM、SR SFP-OC12-MM
OC-12/STM-4 SFP、SM、SR SFP-OC12-SR
OC-12/STM-4 SFP、SM、IR-1 SFP-OC12-IR1
OC-12/STM-4 SFP、SM、LR-1 SFP-OC12-LR1
OC-12/STM-4 SFP、SM、LR-2 SFP-OC12-LR2
