| SWITCHES CISCO CATALYST EXPRESS 500 |
|
Os switches Cisco® Catalyst® Express 500 fornecem
sistemas de rede Cisco adaptados para o segmento de
empresas de médio porte. Com
a tecnologia da Cisco Systems® , essa família
de switches Fast Ethernet e Gigabit Ethernet gerenciados
da camada 2 proporciona um desempenho wire-speed não-bloqueável
que estabelece uma base de rede segura, otimizada para
dados, wireless e voz. Recursos de segurança
avançados incorporados ajudam a garantir que
seus dispositivos e a rede estejam protegidos.
A GUI intuitiva simplifica a configuração,
a execução e a solução
de problemas da rede. As Cisco SmartPorts, com configurações
de rede, qualidade de serviço (QoS), segurança
e definições multicast recomendadas predefinidas
pela Cisco, permitem uma integração transparente
de dados, vídeo, Comunicações
IP e aplicativos LAN. Com a tecnologia Cisco Smartports,
o tráfego de missão crítica é priorizado,
conversas por voz são claras, o tráfego
de vídeo que exige muita largura de banda não
afeta outros aplicativos da rede, e sua rede wireless é protegida.
A inteligência integrada no switch ajuda a detectar
problemas de dispositivo e rede antes que eles afetem
a sua empresa.
Você pode gerenciar cada switch com o gerenciador
de dispositivos com GUI incorporada ou gerenciar a
sua rede com o Cisco Network Assistant, um aplicativo
para gerenciamento de redes baseado em PC. O Cisco
Network Assistant permite centralizar o gerenciamento
e a configuração de switches e outros
dispositivos da Cisco, como roteadores e pontos de
acesso wireless. Com o Cisco Network Assistant, além
de configurar vários switches simultaneamente,
você pode configurar os pontos de acesso wireless
da Cisco e invocar o gerenciador de dispositivos nos
roteadores de pontos de acesso da Cisco. Para atualizar
o software em switches, roteadores e pontos de acesso
wireless da Cisco, basta arrastar e soltar. Você pode
fazer o download do Cisco Network Assistant (disponível
sem custo adicional) do site da Web na Cisco http://www.cisco.com/go/cna.
Os switches Cisco Catalyst Express 500 também
oferecem Power over Ethernet (PoE), reduzindo o custo
e a complexidade de Comunicações IP e
implementações de LAN wireless. O PoE é uma
tecnologia avançada que permite que um switch
forneça alimentação e conectividade
Ethernet simultaneamente através de um cabo
Categoria 5 para dispositivos com inline power, como
os pontos de acesso wireless, câmeras de TV de
circuito fechado e telefones IP. As portas PoE eliminam
o custo e a complexidade de gerenciar tomadas de força
adicionais ou cabos para dispositivos com inline power.

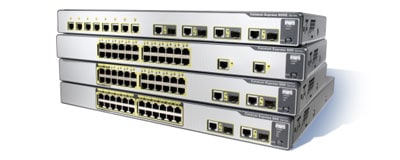

Os switches Cisco Catalyst Express 500 têm
quatro modelos (Figura 1 e Tabela 1).
Tabela 1 - Modelos do Cisco
Catalyst Express 500
| Nome de produto / (SKUs) |
Descrição |
Cisco Catalyst Express 500-24TT
(WS-CE500-24TT) |
• Vinte e quatro portas 10/100 para conectividade
de desktop
• Duas portas 10/100/1000BASE-T
para conectividade de uplink ou servidor
|
Cisco Catalyst Express 500-24LC
(WS-CE500-24LC) |
• Vinte portas 10/100 para conectividade
de desktop
• Quatro portas 10/100 PoE para
conectividade de desktop, ponto de acesso wireless,
telefonia IP ou câmera de TV de circuito
fechado
• Duas portas 10/100/1000BASE-T ou
SFP (Small Form-Factor Pluggable) ou conectividade
de uplink ou servidor |
Cisco Catalyst Express 500-24PC
(WS-CE500-24PC) |
• Vinte e quatro portas 10/100 PoE para
conectividade de desktop, wireless, telefonia IP
ou câmera de TV de circuito fechado
• Duas
portas 10/100/1000BASE-T ou SFP para conectividade
de uplink ou servidor |
Cisco Catalyst Express 500G-12TC(WS-CE500G-12TC) |
• Oito portas 10/100/1000BASE-T e quatro
portas 10/100/1000BASE-T ou SFP para agregação
de switch ou conectividade de servidor |
A
figura 2 mostra um cenário de implementação
típico com os switches Cisco Catalyst Express
500

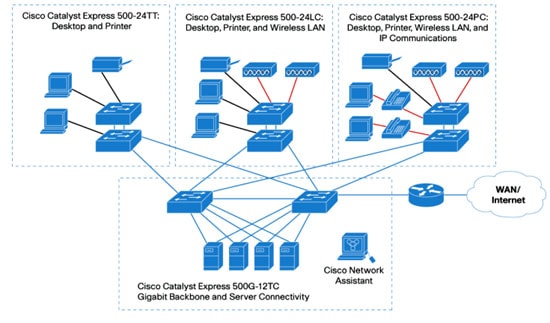

Figura 2 - Cenário Típico do
Switch Cisco Catalyst Express 500
BENEFÍCIOS PRINCIPAIS
Desempenho
Com comutação wire-speed não-bloqueadora
em todas as portas, o Cisco Catalyst Express 500 oferece
portas 10-/100-Mbps para desktop, pontos de acesso
wireless, impressoras e conectividade de telefone IP,
e as portas 10/100/1000BASE-T ou SFP para conectividade
de backbone ou servidor. Com prevenção
de bloqueio na ponta da linha, uma porta altamente
congestionada não afeta o desempenho em outras
portas do switch.
Facilidade de uso
Os switches Cisco Catalyst Express 500 foram projetados
para facilitar o uso. O switch é inicializado
através do gerenciador de dispositivos por
GUI – não é necessário
nenhum cabo de console ou aplicativo de emulação
de terminal. A inteligência integrada otimiza
o switch no sistema. A configuração ótima
para cada porta pode ser aplicada escolhendo-se
entre 10 funções Smartports Cisco
predefinidas. E todas as portas PoE podem alimentar
até o
padrão IEEE máximo de 15,4W simultaneamente.
Não há necessidade de ter um orçamento
de energia criativo ou se preocupar em não
exceder o limite de força ou adicionar uma
prateleira de força externa. Todas as portas
permitem uma auto-negociação da velocidade
da porta e de duplex. Com suporte à detecção
automática (auto-MDIX) de cruzamento de
interfaces dependentes do meio, você não
precisa se preocupar com tipos de cabo incorretos.
Inteligência
Implementar e
executar uma rede completa da Cisco para até 250 funcionários nunca foi
tão
fácil. Com o Cisco Smartports Advisor, os
switches Cisco Catalyst Express 500 identificam
automaticamente
os dispositivos Cisco conectados e sugerem as funções
Smartport apropriadas. Com a função
de telefone e desktop Smartports, a qualidade de
voz é garantida.
As conversações por telefone não
são afetadas por envios ou downloads de
arquivos. Os switches também podem autodetectar
configurações
erradas e sugerir correções.
Segurança
Os switches Cisco Catalyst Express 500 oferecem
camadas de segurança para proteger a sua empresa. Para
proteger o dispositivo, o tráfego administrativo
de/para o gerenciador de dispositivos por GUI pode
ser criptografado com a SSL (Secure Sockets Layer)
e o SNMPv3 (Simple Network Management Protocol Versão
3). Para a segurança da rede, você pode
escolher entre três níveis de segurança
otimizados para empresa. Uma integração
estreita com os pontos de acesso wireless Cisco Aironet
permitem que você implemente de forma rápida
e fácil uma rede LAN wireless. Com a Rede de
Autodefesa da Cisco e as soluções Cisco
Clean Access, o Cisco Catalyst Express 500 ajuda a
proteger a sua rede contra worms e vírus, e
eleva o patamar da proteção geral
da sua rede.
Monitoração e Solução de
Problemas Mais Fáceis
A solução de problemas é facilitada
pelo Cisco Troubleshooting Advisor, que identifica
problemas de cabeamento, como fiação
solta e em curto, erros comuns de configuração
e outros problemas possíveis na sua rede, e
recomenda uma ação corretiva. Gráficos
de tendência e um LED de Alerta ajudam a
identificar os problemas antes que eles causem
falha na rede.
Garantia de Hardware com Duração
Limitada
Os switches Cisco Catalyst Express 500 vêm com
Garantia de Hardware de Duração Limitada.
Mais detalhes estão disponíveis em http://www.cisco.com/go/warranty.
Serviço e Suporte
Disponível a uma pequena taxa, o SMB Support
Assistant é um programa de suporte técnico
que ajuda as empresas a controlar os custos, garantir
a eficiência operacional e proteger seu investimento
em rede. Para mais informações, visite http://www.cisco.com/go/smbs.
ESPECIFICAÇÕES
DO PRODUTO
A Tabela 2 oferece as especificações
dos switches Cisco Catalyst Express 500.
Tabela 2 -
Especificações dos Switches
Cisco Catalyst Express 500
Recurso |
Descrição |
Desempenho |
Capacidade de comutação |
• 8,8 Gbps para Cisco Catalyst Express
500-24TT, Catalyst Express 500-24LC ou Catalyst
Express 500-24PC.
• 24 Gbps para Cisco Catalyst
Express 500G-12TC |
Velocidade de encaminhamento |
• Desempenho wire-speed de 6,6 Mpps para
Cisco Catalyst Express 500-24TT, Catalyst Express
500-24LC e Catalyst Express 500-24PC.
• Desempenho
wire-speed de 18 Mpps para Cisco Catalyst Express
500G-12TC |
Comutação
da camada 2 |
Endereços MAC |
8000 endereços MAC |
Número de VLANs |
32 VLANs (alcance de 1000) |
Número e Tipo de Filas |
• 4 filas por porta
• Filas SRR (Shaped
Round Robin) |
Smartports
(Aprimoramentos de Rede, QoS e Segurança
Recomendados Predefinidos pela Cisco) |
Desktop |
A porta é configurada para desempenho
de desktop ótimo. |
Telefone e desktop |
Tráfego de voz é priorizado para
garantir uma conversa com voz clara. |
Roteador |
A porta é configurada para conexão ótima
a um roteador ou firewall para conectividade WAN. |
Switch |
A porta é configurada como porta uplink
em um switch backbone para convergência rápida. |
Ponto de acesso |
A porta é configurada para conexão ótima
a um ponto de acesso wireless. |
Servidor |
Os servidores podem ser priorizados como confiáveis,
críticos, comerciais ou padrão. |
Impressora |
A porta foi otimizada de forma que o tráfego
da impressora não afete o tráfego
de voz e crítico para a missão. |
Convidado |
Os convidados têm direito de acessar a
Internet, mas não a rede da empresa. |
Diagnóstico |
Os clientes podem conectar dispositivos de diagnóstico
para monitorar o tráfego em outros switches
(configuráveis via Cisco Network Assistant
apenas) |
Outro |
Os clientes podem configurar a VLAN. |
Segurança |
Níveis |
Três níveis de segurança:
baixo, médio e alto (configuráveis
via Cisco Network Assistant apenas)
•
Baixo — Para
ambientes corporativos, onde há um acesso
limitado a convidados e número limitado
de dispositivos permitidos por porta.
• Médio — Para
ambientes comerciais onde a segurança é importante,
apenas dispositivos autorizados (por endereço
MAC) são permitidos na rede da empresa.
• Alto — Para
ambientes comerciais onde a segurança é essencial,
apenas dispositivos autorizados e usuários
autenticados (via IEEE 802.1X) são permitidos
na rede da empresa. |
Multicast |
Tráfego de vídeo com alta largura
de banda é otimizado para não afetar
outros aplicativos na rede. |
Inline Power (PoE) |
Todas as 24 portas PoE no Cisco Catalyst Express
500-24PC podem alimentar até 15,4W (padrão
máximo de IEEE 802.3af ) de potência
no cabo Categoria 5, para um total de 370W de inline
power. Todas as 4 portas PoE em switches Cisco
Catalyst Express 500-24LC podem alimentar até 15,4
W de potência no cabo Categoria 5, para um
total de 62 W de inline power. São aceitos
o padrão IEEE 802.3af PoE e o Cisco Prestandard
Inline Power. |
Recurso |
Descrição |
Especificações
do produto |
Padrões aceitos |
• Spanning Tree Protocol IEEE
802.1d
• Classificação de classe
de serviço (CoS) IEEE 802.1p
• VLAN
IEEE 802.1q
• Rapid Convergence Spanning Tree
Protocol IEEE 802.1w
• Autenticação
de Acesso à Porta IEEE 802.1x
• Link
Aggregation Control Protocol (LACP) IEEE 802.3ad
• Power
over Ethernet IEEE 802.3af
• IEEE 802.3x full
duplex nas portas 10BASE-T, 100BASE-TX e 1000BASE-T
• 10BASE-T
IEEE 802.3
• 100BASE-T/TX IEEE 802.3u
• 1000BASE-T
IEEE 802.3ab
• 1000BASE-X IEEE 802.3z
• Snooping
IGMP (v1, v2 e v3)
• Secure Sockets Layer
(SSL)
• SNMPv3 (leitura somente) |
Gerenciamento (para monitoração
apenas) |
• BRIDGE-MIB
• ENTITY-MIB
• ETHERNET-MIB
• IF-MIB
• RFC1213-MIB
(MIB II)
• RMON-MIB (estatística,
histórico, alarmes e eventos, grupos apenas)
• MIB
DE PRODUTOS DA CISCO
• MIB DE SYSLOG DA CISCO
• MIB
DE ENVMON DA CISCO |
Conectores e Cabeamento |
• Portas 10/100BASE-TX: Conectores RJ-45;
Cabeamento de par trançado não-blindado
(UTP) Categoria 5 de 2 pares
• Portas 10/100/1000BASE-T:
Conectores RJ-45; cabeamento (UTP) Categoria 5
de 4 pares
• Portas baseadas em 1000BASE-SX,
1000BASE-LX/LH, 100BASE-FX, 100BASE-LX e 100BASE-BX:
Conectores de fibra LC (modo único ou fibra
multimodo) |
Especificações físicas |
Dimensões (A x L x P):
• 4,39
x 44,45
x 25,15 cm (1,73 x 17,5 x 9,9 pol.) para Cisco
Catalyst Express 500-24TT, Catalyst Express 500-24LC
ou Catalyst Express 500G-12TC.
•
4,39 x 44,45
x 36,58 cm (1,73 x 17,5 x 14,4 pol.) para Cisco
Catalyst Express 500-24PC
Peso
• 3,7 kg (8
lb.) para Cisco Catalyst Express 500-24TT, Catalyst
Express 500-24LC ou Catalyst Express 500G-12TC.
• 5,5
kg (12 lb) para Cisco Catalyst Express 500-24PC |
| Recurso |
Descrição |
Requisitos de Potência |
Modelo de SwitchCisco Catalyst Express 500-24TTCisco
Catalyst Express 500-24LCCisco Catalyst Express
500-24PCCisco Catalyst Express 500G-12TC |
Consumo de energia (máximo)30W ou 102
BTUs por hora110W ou 375 BTUs por hora460W ou 1570
BTUs por hora45W ou 154 BTUs por hora |
Dissipação de força30W45W90W45W |
Voltagens de entrada
• Voltagem/freqüência
de entrada de CA: 100-240V ca, 1,3-0,8A, 50?60Hz
• As
voltagens de entrada CD do Cisco Redundant Power
System (RPS) 675 (aceitas pelo Cisco Catalyst
Express 500-24PC apenas) 12V a 14A, -48V a 7,8A |
Requisitos Ambientais |
Temperatura operacional: 0 a 45ºC
(32 a 113ºF)
Temperatura de armazenamento –25
a 70ºC (–13 a 158ºF)
Umidade relativa
operacional: 10 a 85% (sem condensação)
Altitude
operacional : Até 3000m (10.000 pés)
Altitude
de armazenamento: Até 4.500m (15.000 pés) |
O Tempo Médio entre
Falhas Previsto (MTBF) |
308.482 horas ou 35 anos para Cisco
Catalyst Express 500-24TT
282.705 horas ou 32 anos
para Cisco Catalyst Express 500-24LC
211.167 horas
ou 24 anos para Cisco Catalyst Express 500-24PC
289.193
horas ou 33 anos para Cisco Catalyst Express 500G-12TC |
Ruído Acústico |
ISO 7770, em posição
de observador: operação a uma temperatura
ambiente de 30ºC
Cisco Catalyst Express 500-24TT,
Catalyst Express 500-24LC, Catalyst Express 500G-12TC.
40dBa, Cisco Catalyst Express 500-24PC 48dBa |
Aprovação
de Órgão Homologador |
Certificações de Segurança |
• UL a UL 60950-1
• CUL
a CAN/CSA C22.2 No. 60950-1
• TUV/GS a EN
60950-1
• CB a IEC 60950-1 com todas variações
por país
• NOM a NOM-019-SCFI
• Marca
CE |
Compatibilidade Eletromagnética
Certificações |
• FCC Parte 15 Classe A
• EN
55022 Classe A (CISPR22)
• EN 55024 (CISPR24)
• VCCI
Classe A
• AS/NZS CISPR22 Classe A
• MIC
• Requisitos
de Compatibilidade Eletromagnética da China
• GOST |
SERVIÇO E SUPORTE
Os programas
de serviços e suporte descritos na tabela a seguir estão
disponíveis
diretamente na Cisco e através de revendedores.
Tabela 3 -Recursos
e Benefícios do Suporte à PME da Cisco
Serviço
e Suporte |
Recursos |
Benefícios |
Cisco Médias Empresas Support Assistant Direct da Cisco
Suporte
ao pacote Cisco Médias Empresas Support Assistant disponível
através dos revendedores |
• Solicitação de Serviços
(caso) 24 horas por dia, 7 dias por semana, os
engenheiros do Cisco Médias Empresas TAC respondem dentro do
prazo de um dia útil durante o horário
comercial normal.
• Troca Avançada
de Hardware no Dia Útil Seguinte, quando
disponível; caso contrário, a remessa é feita
no mesmo dia.
• Ferramentas de gerenciamento
projetadas para SMBs: Assistência de Configuração
e Inicialização, Verificações
Básicas e Solução de Problemas,
Gerenciamento de Contratos e Estoque |
• Custo de propriedade inferior aproveitando
a especialização e o conhecimento
da Cisco
• Minimiza o tempo de espera da rede |
|
