在透過 FMC 管理的 FTD 上，針對 AnyConnect 用戶端設定 AD (LDAP) 驗證和使用者身分識別

簡介

本檔案介紹如何為連線至Cisco Firepower威脅防禦(FTD)的AnyConnect使用者端設定AD驗證。

必要條件

需求

思科建議您瞭解以下主題：

• FMC上的RA VPN配置基礎知識
• FMC上的LDAP伺服器配置基礎知識
• Active Directory(AD)基礎知識

採用元件

本文中的資訊係根據以下軟體和硬體版本：

• Microsoft 2016伺服器
• 運行6.5.0的FMCv
• 執行6.5.0的FTDv

本文中的資訊是根據特定實驗室環境內的裝置所建立。文中使用到的所有裝置皆從已清除（預設）的組態來啟動。如果您的網路運作中，請確保您瞭解任何指令可能造成的影響。

背景資訊

本檔案介紹如何為連線到Cisco Firepower威脅防禦(FTD)(由Firepower管理中心(FMC)管理)的AnyConnect使用者端設定Active Directory(AD)驗證。

使用者身份用於訪問策略中，以將AnyConnect使用者限製為特定IP地址和埠。

設定

網路圖表和案例

Windows伺服器預配置了IIS和RDP以測試使用者身份。在此配置指南中，建立了三個使用者帳戶和兩個組。

使用者帳戶:

• FTD管理員：它用作目錄帳戶，以允許FTD繫結到Active Directory伺服器。
• IT管理員：用於演示使用者身份的測試管理員帳戶。
• 測試使用者：用於演示使用者身份的測試使用者帳戶。

組：

• AnyConnect管理員：新增IT管理員以演示使用者身份的測試組。此組僅具有對Windows Server的RDP訪問許可權。
• AnyConnect使用者：新增測試使用者以演示使用者身份的測試組。此組僅具有對Windows Server的HTTP訪問許可權。

Active Directory配置

若要在FTD上正確設定AD驗證和使用者身分，需要幾個值。

在FMC上完成配置之前，必須在Microsoft伺服器上建立或收集所有這些詳細資訊。主要值包括：

• 域名:

這是伺服器的域名。在此配置指南中，example.com是域名。

• 伺服器IP/FQDN地址:

用於訪問Microsoft伺服器的IP地址或FQDN。如果使用FQDN，則必須在FMC和FTD中配置DNS伺服器以解析FQDN。

在本配置指南中，此值為win2016.example.com（解析為192.168.1.1）。

• 伺服器端口：

LDAP服務使用的埠。預設情況下，LDAP和STARTTLS將TCP埠389用於LDAP，而LDAP over SSL(LDAPS)使用TCP埠636。

• 根CA:

如果使用LDAPS或STARTTLS，則需要使用根CA來對LDAPS使用的SSL證書進行簽名。

• 目錄使用者名稱和密碼:

這是FMC和FTD用於繫結到LDAP伺服器、對使用者進行身份驗證以及搜尋使用者和組的帳戶。

為此建立了一個名為FTD Admin的帳戶。

• 基本和群組可分辨名稱(DN):

基礎DN是FMC的起點，FTD會告知Active Directory開始搜尋和驗證使用者。

同樣，組DN是起點，FMC會告知Active Directory從何處開始搜尋使用者身份組。

在本配置指南中，根域example.com用作基礎DN和組DN。

但是，對於生產環境，在LDAP層次結構中進一步使用Base DN和Group DN會更好。

例如，此LDAP層次結構：

如果管理員希望Marketing組織單位中的使用者能夠驗證基本DN，可以將基本DN設定為根(example.com)。

但是，這也允許Finance組織單位下的User1登入，因為使用者搜尋從根使用者開始，然後轉到Finance、Marketing和Research。

基本DN設定為example.com

為了將登入限製為Marketing組織單位及以下單位中的唯一使用者，管理員可以將Base DN設定為Marketing。

現在只有User2和User3能夠進行身份驗證，因為搜尋從Marketing開始。

基本DN設定為Marketing

請注意，為了在FTD內進行更精細的控制（允許使用者連線或根據使用者的AD屬性為其分配不同的授權），需要配置LDAP授權對映。

有關此操作的詳細資訊，請參閱：在Firepower威脅防禦(FTD)上配置AnyConnect LDAP對映。

此簡化的LDAP層次結構用於此配置指南，根example.com的DN用於基礎DN和組DN。

確定LDAP基本DN和組DN

1.開啟Active Directory使用者和電腦。

2.左鍵按一下根域（開啟容器），按一下右鍵根域，然後在View下按一下Advanced Features。

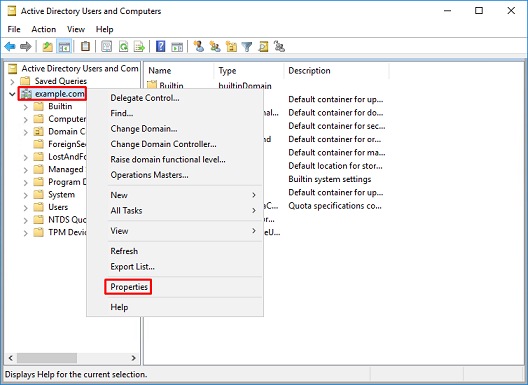

3.這將啟用AD對象下其他屬性的檢視。例如，要查詢根example.com的DN，請按一下右鍵example.com，然後選擇Properties。

4.在屬性下，選擇屬性編輯器頁籤。在Attributes下查詢distinguishedName，然後按一下View。

5.這將開啟一個新視窗，以後可以在其中複製並貼上到FMC中。在本示例中，根DN是DC=example，DC=com。

複製值儲存以備以後使用。按一下OK以退出「String Attribute Editor」視窗，然後再次按一下「OK」以退出「Properties」。

這可以對Active Directory中的多個對象執行此操作。例如，以下步驟用於查詢User container的DN:

6.再次按一下右鍵根DN，然後在View下再次按一下Advanced Features，可以刪除Advanced Features檢視。

建立FTD帳戶

此使用者帳戶允許FMC和FTD與Active Directory繫結，以搜尋使用者和組並對使用者進行身份驗證。

建立單獨的FTD帳戶的目的是，在用於繫結的憑證遭到破壞時，防止網路中其他地方的未經授權存取。

此帳戶無需在基本DN或組DN範圍內。

1.在Active Directory使用者和電腦中，按一下右鍵FTD帳戶新增到的容器/組織。

在此組態中，FTD帳戶會新增到使用者名稱ftd.admin@example.com下Users容器下方。

按一下右鍵Users，然後導航到New > User。

2.完成「新建對象 — 使用者」嚮導。

3.驗證是否已建立FTD帳戶。另外建立了兩個帳戶：IT管理員和測試用戶。

建立AD組並將使用者新增到AD組（可選）

雖然身份驗證不需要使用組，但可以使用組來簡化將訪問策略應用至多個使用者以及LDAP授權的過程。

在此配置指南中，組用於稍後通過FMC中的使用者標識應用訪問控制策略設定。

1.在Active Directory使用者和電腦中，按一下右鍵新組新增到其中的容器或組織單元。

在本示例中，組AnyConnect Admins被新增到Users容器下。按一下右鍵Users，然後導航到New > Group。

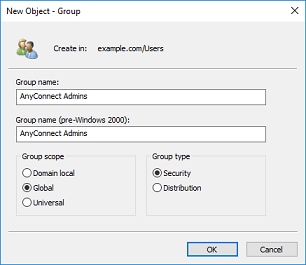

2.完成「新建對象 — 組」向導。

3.驗證是否已建立組。AnyConnect Users組也將建立。

4.按一下右鍵使用者組，然後選擇屬性。在此配置中，使用者IT Admin新增到AnyConnect Admins組，使用者Test User新增到AnyConnect Users組。

5.在「成員」頁籤下，按一下新增。

在欄位中輸入使用者，然後按一下Check Names以驗證找到該使用者。驗證後，按一下OK。

驗證是否新增了正確的使用者，然後按一下「OK（確定）」按鈕。使用者測試使用者也會使用相同的步驟新增到AnyConnect使用者組。

複製LDAPS SSL證書根（僅對於LDAPS或STARTTLS是必需的）

1.按Win+R並輸入mmc.exe，然後按一下「確定」。

2.導航到檔案>新增/刪除管理單元……

3.在「可用管理單元」下，選擇Certificates，然後按一下Add。

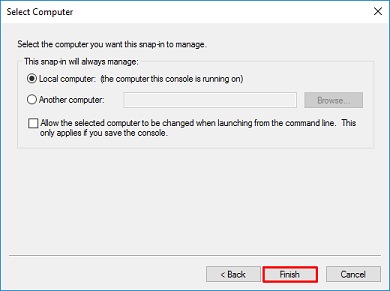

4.選擇電腦帳戶，然後按一下下一步。

按一下「Finish」（結束）。

5.現在按一下OK。

6.展開Personal資料夾，然後按一下Certificates。LDAPS使用的證書頒發給Windows服務器的完全限定域名(FQDN)。在此伺服器上列出了3個憑證。

• 頒發給example-WIN2016-CA的CA證書。
• 由example-WIN2016-CA頒發給WIN2016的身份證書。
• 由example-WIN2016-CA頒發給win2016.example.com的身份證書。

在此配置指南中，FQDN為win2016.example.com，因此前2個證書不能用作LDAPS SSL證書。頒發給win2016.example.com的身份證書是由Windows Server CA服務自動頒發的證書。按兩下證書檢查詳細資訊。

7.要用作LDAPS SSL證書，該證書必須滿足以下要求：

• 公用名或DNS使用者替代名稱與Windows Server的FQDN匹配。
• 在Enhanced Key Usage欄位下，證書具有Server Authentication。

在證書的Details頁籤下，選擇Subject和Subject Alternative Name，此時會顯示FQDN win2016.example.com。

在Enhanced Key Usage下，存在Server Authentication。

8.確認後，在Certification Path頁籤下，選擇作為根CA證書的頂級證書，然後按一下View Certificate。

9.這將開啟根CA證書的證書詳細資訊。

在Details頁籤下，按一下Copy to File...

10.通過證書導出嚮導，以PEM格式匯出根CA。

選擇Base-64 encoded X.509

選擇檔案的名稱以及匯出檔案的位置。

現在按一下完成。

11.現在轉到該位置，並使用記事本或其他文本編輯器開啟證書。這顯示PEM格式證書。儲存以備以後使用。

-----BEGIN CERTIFICATE-----
MIIDCDCCAfCgAwIBAgIQE4ZG5Z1wT6lONTjooEQyMTANBgkqhkiG9w0BAQsFADAd
MRswGQYDVQQDExJleGFtcGxlLVdJTjIwMTYtQ0EwIBcNMjAwNDI3MTQ1MDU5WhgP
MjA2MDA0MTkxNDUwNTlaMB0xGzAZBgNVBAMTEmV4YW1wbGUtV0lOMjAxNi1DQTCC
ASIwDQYJKoZIhvcNAQEBBQADggEPADCCAQoCggEBAI8ghT719NzSQpoQPh0YT67b
Ya+PngsxMyvkewP33QLTAWw1HW1Tb9Mk5BDWOItTaVsgHwPBfd++M+bLn3AiZnHV
OO+k6dVVY/E5qVkEKSGoY+v940S2316lzdwReMOFhgbc2qMertIoficrRhihonuU
Cjyeub3CO+meJUuKom2R47C0D35TUvo/FEHGgXJFaJS1se2UrpNO7KEMkfA1LPuM
aob4XE/OzxYQpPa18djsNnskfcFqD/HOTFQN4+SrOhHWlRnUIQBUaLdQaabhipD/
sVs5PneYJX8YKma821uYI6j90YuytmsHBtCieyC062a8BKqOL7N86HFPFkMA3u8C
AwEAAaNCMEAwDgYDVR0PAQH/BAQDAgGGMA8GA1UdEwEB/wQFMAMBAf8wHQYDVR0O
BBYEFD2fJjf7ER9EM/HCxCVFN5QzqEdvMA0GCSqGSIb3DQEBCwUAA4IBAQB31ZJo
vzwVD3c5Q1nrNP+6Mq62OFpYH91k4Ch9S5g/CEOemhcwg8MDIoxW2dTsjenAEt7r
phFIHZoCoSyjBjMgK3xybmoSeg8vBjCXseYNGEmOc9KW1oFmTOvdNVIb7Xpl1IVa
6tALTt3ANRNgREtxPA6yQbthKGavW0Anfsojk9IcDr2vp0MTjlBCxsTscbubRl+D
dLEFKQqmMeYvkVf+a7a64mqPZsG3Uxo0rd6cZxAPkq/ylcdwNSJFfQV3DgZg+R96
9WLCR3Obig6xyo9Zu+lixcWpdrbADO6zMhbEYEhkhOOjBrUEBBI6Cy83iTZ9ejsk
KgwBJXEu33PplW6E
-----END CERTIFICATE-----

12.（可選）如果LDAPS可使用多個身份證書，且使用哪個身份證書存在不確定性，或者無法訪問LDAPS伺服器，則可以從在Windows伺服器或FTD之後完成的資料包捕獲中提取根ca。

FMC配置

驗證許可

為了部署AnyConnect配置，FTD需要在智慧許可伺服器中註冊，並且必須向裝置應用有效的Plus、Apex或VPN僅許可證。

1.導航至系統>許可證>智慧許可。

2.驗證裝置是否合規並成功註冊。確保裝置已註冊到AnyConnect Apex、Plus或VPN Only許可證。

設定領域

1.定位至系統>整合。

2.在領域下，按一下新建領域。

3.根據從Microsoft伺服器收集的資訊填寫相應的欄位。完成後，按一下OK。

4.在新視窗中，選擇Directory（如果尚未選擇），然後按一下Add directory。

填寫AD伺服器的詳細資訊。請注意，如果使用FQDN，則除非將DNS配置為解析FQDN，否則FMC和FTD無法成功繫結。

要設定FMC的DNS，請導航至System > Configuration，然後選擇Management Interfaces。

若要為FTD設定DNS，請導覽至Devices > Platform Settings，建立一個新原則，或編輯目前的原則，然後前往DNS。

如果使用LDAPS或STARTTLS，請按一下綠色+符號，為證書指定一個名稱，然後複製PEM格式的根CA證書。完成後按一下Save。

從SSL Certificate旁邊的下拉選單中選擇新增的根CA，然後按一下STARTTLS或LDAPS。

按一下測試以確保FMC能夠使用上一步中提供的目錄使用者名稱和密碼成功繫結。

由於這些測試是從FMC啟動的，而不是通過FTD上配置的某個可路由介面（如內部、外部、dmz），因此成功（或失敗）的連線不能保證AnyConnect身份驗證的相同結果，因為AnyConnect LDAP身份驗證請求是從FTD可路由介面之一啟動的。

有關從FTD測試LDAP連線的更多資訊，請檢視「故障排除」區域中的「測試AAA」和「資料包捕獲」部分。

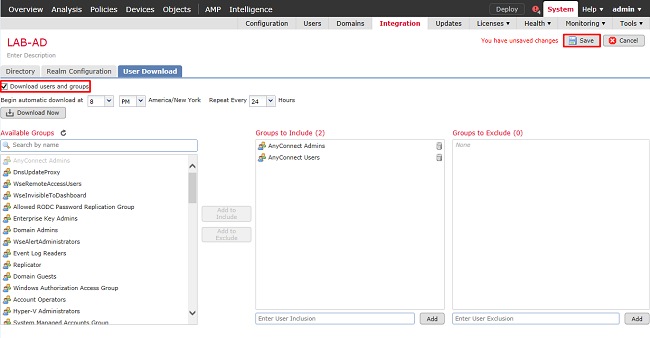

5.在User Download下，在後續步驟中下載用於使用者身份的組。

選中Download users and groups覈取方塊，Available Groups列將填充在Active Directory中配置的組。

組可以包括(Included)或排除(Excluded)，但預設情況下包括組DN下找到的所有組。

也可以包括或排除特定使用者。任何包含的組和使用者都可供以後選擇用於使用者身份。

完成後，按一下「Save」。

6.啟用新領域。

7.如果使用LDAPS或STARTTLS，則根CA也需要由FTD信任。為此，請首先導覽至Devices > Certificates。

按一下右上角的Add。

選擇FTD，將LDAP配置新增到中，然後點選綠色+符號。

為信任點指定名稱，然後從註冊型別下拉選單中選擇手動註冊。將PEM根ca證書貼上到此處，然後按一下Save。

驗證已選擇建立的信任點，然後按一下Add。

新信任點將出現在FTD下。雖然其中提到需要匯入身份證書，但對於FTD而言，並不要求能夠對LDAPS伺服器傳送的SSL證書進行身份驗證，因此可以忽略此消息。

配置AnyConnect進行AD身份驗證

1.這些步驟假定尚未建立遠端訪問vpn策略。如果已建立策略，請點選該策略的edit按鈕，並跳至步驟3。

導覽至Devices > VPN > Remote Access。

按一下Add建立新的遠端訪問VPN策略

2.完成遠端訪問VPN策略嚮導。在Policy Assignment下，指定策略名稱和應用該策略的裝置。

在Connection Profile下，指定Connection Profile的名稱，該名稱也用作AnyConnect使用者在連線時看到的組別名。

指定以前在Authentication Server下建立的領域。

指定為AnyConnect客戶端分配IP地址的方法。

指定用於此連線配置檔案的預設組策略。

在AnyConnect下，上傳並指定使用的AnyConnect軟體包。

在Access & Certificate下，指定AnyConnect使用者訪問AnyConnect的介面。

建立和/或指定FTD在SSL交握期間使用的憑證。

確保取消選中解密流量(sysopt permit-vpn)的旁路訪問控制策略覈取方塊，以便以後建立的使用者標識對RAVPN連線生效。

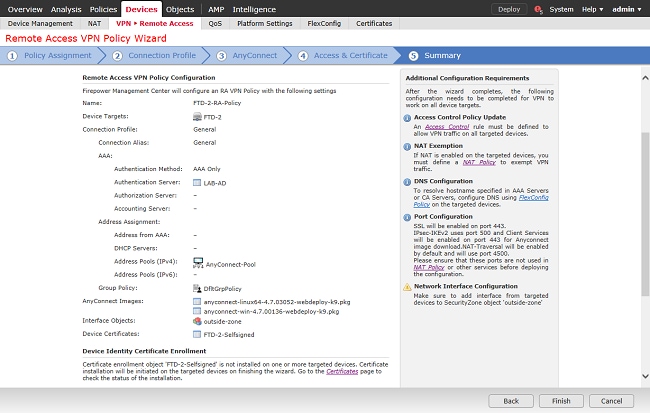

在Summary下，按一下Finish檢視配置。

3.在Remote Access VPN Policy下，按一下相應的Connection Profile的edit。

確保將身份驗證伺服器設定為之前建立的領域。

在Advanced Settings下，可以選中Enable Password Management，以允許使用者在其密碼到期時或之前更改其密碼。

但是，此設定要求領域使用LDAPS。如果進行了任何更改，請按一下Save。

完成後，按一下右上角的Save。

啟用身份策略並為使用者身份配置安全策略

1.定位至策略>訪問控制>標識。

建立新的身份策略。

指定新身份策略的名稱。

2.按一下新增規則。

3.為新規則指定名稱。請確保已啟用該功能，並將操作設定為Passive Authentication。

按一下Realm & Settings頁籤，然後選擇之前建立的領域。完成後按一下Add。

4.按一下Save。

5.定位至策略>訪問控制>訪問控制。

6.編輯FTD配置所在的訪問控制策略。

7.按一下Identity Policy旁邊的值。

選擇之前建立的身份策略，然後按一下確定。

8.按一下Add Rule以建立新的ACP規則。這些步驟建立規則以允許AnyConnect Admins組中的使用者使用RDP連線到內部網路中的裝置。

指定規則的名稱。確保規則已啟用並具有相應的操作。

在Zones頁籤下，為相關流量指定適當的區域。

使用者所起始的RDP流量會進入源自外部區域介面的FTD，然後輸出內部區域。

在Networks下，定義源網路和目標網路。

對象AnyConnect_Pool包括分配給AnyConnect客戶端的IP地址。

對象Inside_Net包括內部網路子網。

在Users下，按一下Available Realms下之前建立的領域，在Available Users下按一下相應的組/使用者，然後按一下Add to Rule。

如果Available Users部分下沒有可用的使用者或組，請確保FMC能夠下載realm部分下的Users和Groups，並且包含適當的Groups/User。

從源角度檢查此處指定的使用者/組。

例如，根據此規則到目前為止所定義的內容，FTD會評估以下情況：流量來源為外部區域，且目的地為內部區域，來源為AnyConnect_Pools對象中的網路，且目的地為Inside_Net對象中的網路，而流量來源為AnyConnect Admins組中的使用者。

在Ports下，建立並新增自定義RDP對象以允許TCP和UDP埠3389。請注意，本可以在Applications部分下新增RDP，但為簡單起見，只檢查埠。

最後，在Logging下，稍後會檢查Log at End of Connection以進行其他驗證。完成後按一下Add。

9.為HTTP訪問建立了一個附加規則，以允許組AnyConnect User中的用戶訪問Windows Server IIS網站。按一下「Save」。

配置NAT免除

如果存在影響AnyConnect流量的NAT規則（如網際網路PAT規則），則必須配置NAT免除規則，以使AnyConnect流量不會受NAT影響。

1.導航到Devices > NAT。

選擇應用於FTD的NAT策略。

2.在該NAT策略中，終端有一個動態PAT，該PAT會影響從外部介面到外部介面的所有流量（包括AnyConnect流量）。

要防止AnyConnect流量受NAT影響，請按一下右上角的Add Rule。

3.配置NAT免除規則，確保該規則是型別為Static的手動NAT規則。這是適用於AnyConnect流量的雙向NAT規則。

透過這些設定，當FTD偵測來源為Inside_Net且目的地為AnyConnect IP位址（由AnyConnect_Pool定義）的流量時，來源會轉換為相同的值(Inside_Net)，而目的地會在流量進入inside_zone且離開outside_zone時轉換為相同的值(AnyConnect_Pool)。在滿足這些條件時，這基本上會繞過NAT。

此外，FTD設定為對此流量執行路由查詢，而不是代理ARP。完成後按一下OK。

4.按一下Save。

部署

1.配置完成後，按一下右上角的Deploy按鈕。

2.按一下FTD旁的覈取方塊，然後按一下「Deploy」。

驗證

最終配置

AAA組態

> show running-configuration aaa-server
aaa-server LAB-AD protocol ldap
 max-failed-attempts 4
 realm-id 5
aaa-server LAB-AD host win2016.example.com
 server-port 389
 ldap-base-dn DC=example,DC=com
 ldap-group-base-dn DC=example,DC=com
 ldap-scope subtree
 ldap-naming-attribute samaccountname
 ldap-login-password *****
 ldap-login-dn ftd.admin@example.com
 server-type microsoft

AnyConnect配置

> show running-config webvpn
webvpn
 enable Outside
 anyconnect image disk0:/csm/anyconnect-linux64-4.7.03052-webdeploy-k9.pkg 1 regex "Linux"
 anyconnect image disk0:/csm/anyconnect-win-4.7.00136-webdeploy-k9.pkg 2 regex "Windows"
 anyconnect profiles Lab disk0:/csm/lab.xml
 anyconnect enable
 tunnel-group-list enable
 cache
  no disable
 error-recovery disable

> show running-config tunnel-group
tunnel-group General type remote-access
tunnel-group General general-attributes
 address-pool AnyConnect-Pool
 authentication-server-group LAB-AD
tunnel-group General webvpn-attributes
 group-alias General enable

> show running-config group-policy
group-policy DfltGrpPolicy attributes
 vpn-simultaneous-logins 10
 vpn-tunnel-protocol ikev2 ssl-client
 split-tunnel-policy tunnelspecified
 split-tunnel-network-list value Lab
 user-authentication-idle-timeout none
 webvpn
  anyconnect keep-installer none
  anyconnect modules value dart
  anyconnect ask none default anyconnect
  http-comp none
  activex-relay disable
  file-entry disable
  file-browsing disable
  url-entry disable
  deny-message none
  anyconnect ssl df-bit-ignore enable

> show running-config ssl
ssl trust-point FTD-2-SelfSigned outside

使用AnyConnect連線並驗證訪問控制策略規則

使用者IT Admin位於對Windows Server具有RDP訪問許可權的AnyConnect Admins組中，但是沒有對HTTP的訪問許可權。

開啟與此伺服器的RDP和Firefox會話將驗證此使用者只能通過RDP訪問伺服器。

如果使用AnyConnect使用者組（作為HTTP訪問但不是RDP訪問）中的使用者測試使用者登入，我們可以驗證訪問控制策略規則是否生效。

使用FMC連線事件進行驗證

由於在訪問控制策略規則中啟用了日誌記錄，因此可以檢查連線事件中是否存在與這些規則匹配的任何流量

導航到分析>連線>事件。

在Table View of Connection Events下，日誌被過濾為僅顯示IT管理員的連線事件。

在這裡，您可以驗證到伺服器的RDP流量（TCP和UDP 3389）是否被允許，但是埠80流量被阻止。

對於使用者測試使用者，可以驗證到伺服器的RDP流量是否被阻止，以及埠80流量是否被允許。

疑難排解

調試

此調試可以在診斷CLI中運行，以對LDAP身份驗證相關問題進行故障排除：debug ldap 255

要排除使用者身份訪問控制策略問題，可以私下運行system support firewall-engine-debug以確定流量被允許或意外阻止的原因。

正在運行的LDAP調試

[53] Session Start
[53] New request Session, context 0x00002b1d13f4bbf0, reqType = Authentication
[53] Fiber started
[53] Creating LDAP context with uri=ldap://192.168.1.1:389
[53] Connect to LDAP server: ldap://192.168.1.1:389, status = Successful
[53] supportedLDAPVersion: value = 3
[53] supportedLDAPVersion: value = 2
[53] LDAP server 192.168.1.1 is Active directory
[53] Binding as ftd.admin@example.com
[53] Performing Simple authentication for ftd.admin@example.com to 192.168.1.1
[53] LDAP Search:
        Base DN = [DC=example,DC=com]
        Filter  = [sAMAccountName=it.admin]
        Scope   = [SUBTREE]
[53] User DN = [CN=IT Admin,CN=Users,DC=example,DC=com]
[53] Talking to Active Directory server 192.168.1.1
[53] Reading password policy for it.admin, dn:CN=IT Admin,CN=Users,DC=example,DC=com
[53] Read bad password count 6
[53] Binding as it.admin
[53] Performing Simple authentication for it.admin to 192.168.1.1
[53] Processing LDAP response for user it.admin
[53] Message (it.admin):
[53] Authentication successful for it.admin to 192.168.1.1
[53] Retrieved User Attributes:
[53]    objectClass: value = top
[53]    objectClass: value = person
[53]    objectClass: value = organizationalPerson
[53]    objectClass: value = user
[53]    cn: value = IT Admin
[53]    sn: value = Admin
[53]    givenName: value = IT
[53]    distinguishedName: value = CN=IT Admin,CN=Users,DC=example,DC=com
[53]    instanceType: value = 4
[53]    whenCreated: value = 20200421025811.0Z
[53]    whenChanged: value = 20200421204622.0Z
[53]    displayName: value = IT Admin
[53]    uSNCreated: value = 25896
[53]    memberOf: value = CN=AnyConnect Admins,CN=Users,DC=example,DC=com
[53]    uSNChanged: value = 26119
[53]    name: value = IT Admin
[53]    objectGUID: value = &...J..O..2w...c
[53]    userAccountControl: value = 512
[53]    badPwdCount: value = 6
[53]    codePage: value = 0
[53]    countryCode: value = 0
[53]    badPasswordTime: value = 132320354378176394
[53]    lastLogoff: value = 0
[53]    lastLogon: value = 0
[53]    pwdLastSet: value = 132319114917186142
[53]    primaryGroupID: value = 513
[53]    objectSid: value = .............{I...;.....j...
[53]    accountExpires: value = 9223372036854775807
[53]    logonCount: value = 0
[53]    sAMAccountName: value = it.admin
[53]    sAMAccountType: value = 805306368
[53]    userPrincipalName: value = it.admin@example.com
[53]    objectCategory: value = CN=Person,CN=Schema,CN=Configuration,DC=example,DC=com
[53]    dSCorePropagationData: value = 16010101000000.0Z
[53]    lastLogonTimestamp: value = 132319755825875876
[53] Fiber exit Tx=515 bytes Rx=2659 bytes, status=1
[53] Session End

無法與LDAP伺服器建立連線

[-2147483611] Session Start
[-2147483611] New request Session, context 0x00007f9e65ccdc40, reqType = Authentication
[-2147483611] Fiber started
[-2147483611] Creating LDAP context with uri=ldap://171.16.1.1:389
[-2147483611] Connect to LDAP server: ldap://172.16.1.1:389, status = Failed
[-2147483611] Unable to read rootDSE. Can't contact LDAP server.
[-2147483611] Fiber exit Tx=0 bytes Rx=0 bytes, status=-2
[-2147483611] Session End

潛在解決方案：

• 檢查路由並確保FTD收到來自LDAP伺服器的響應。
• 如果使用LDAPS或STARTTLS，請確保信任的根CA證書正確無誤，以成功完成SSL握手。
• 驗證使用了正確的IP地址和埠。如果使用主機名，請確認DNS能夠將其解析為正確的IP地址。

繫結登入DN和/或密碼不正確

[-2147483615] Session Start
[-2147483615] New request Session, context 0x00007f9e65ccdc40, reqType = Authentication
[-2147483615] Fiber started
[-2147483615] Creating LDAP context with uri=ldap://192.168.1.1:389
[-2147483615] Connect to LDAP server: ldap://192.168.1.1:389, status = Successful
[-2147483615] defaultNamingContext: value = DC=example,DC=com
[-2147483615] supportedLDAPVersion: value = 3
[-2147483615] supportedLDAPVersion: value = 2
[-2147483615] LDAP server 192.168.1.1 is Active directory
[-2147483615] supportedSASLMechanisms: value = GSSAPI
[-2147483615] supportedSASLMechanisms: value = GSS-SPNEGO
[-2147483615] supportedSASLMechanisms: value = EXTERNAL
[-2147483615] supportedSASLMechanisms: value = DIGEST-MD5
[-2147483615] Binding as ftd.admin@example.com
[-2147483615] Performing Simple authentication for ftd.admin@example.com to 192.168.1.1
[-2147483615] Simple authentication for ftd.admin@example.com returned code (49) Invalid credentials
[-2147483615] Failed to bind as administrator returned code (-1) Can't contact LDAP server
[-2147483615] Fiber exit Tx=186 bytes Rx=744 bytes, status=-2
[-2147483615] Session End

潛在解決方案：驗證登入DN和登入密碼是否正確配置。這可以在使用ldp.exe的AD伺服器上驗證。要驗證帳戶是否可以使用ldp成功繫結，請完成以下步驟：

1.在AD伺服器上，按Win+R並搜尋ldp.exe

2.在Connection下，選擇Connect...

3.指定伺服器的本地主機和相應的埠，然後按一下確定。

4. 「右」列顯示指示連線成功的文本。導航到Connection > Bind...

5.選擇Simple Bind，然後指定Directory Account Username和Password。按一下「OK」（確定）。

如果繫結成功，則ldp顯示驗證為：DOMAIN\username

嘗試使用無效的使用者名稱或密碼進行繫結會導致失敗，如此處所示的兩個錯誤。

LDAP伺服器找不到使用者名稱

[-2147483612] Session Start
[-2147483612] New request Session, context 0x00007f9e65ccdc40, reqType = Authentication
[-2147483612] Fiber started
[-2147483612] Creating LDAP context with uri=ldap://192.168.1.1:389
[-2147483612] Connect to LDAP server: ldap://192.168.1.1:389, status = Successful
[-2147483612] supportedLDAPVersion: value = 3
[-2147483612] supportedLDAPVersion: value = 2
[-2147483612] LDAP server 192.168.1.1 is Active directory
[-2147483612] Binding as ftd.admin@example.com
[-2147483612] Performing Simple authentication for ftd.admin@example.com to 192.168.1.1
[-2147483612] LDAP Search:
        Base DN = [dc=example,dc=com]
        Filter  = [samaccountname=it.admi]
        Scope   = [SUBTREE]
[-2147483612] Search result parsing returned failure status
[-2147483612] Talking to Active Directory server 192.168.1.1
[-2147483612] Reading password policy for it.admi, dn:
[-2147483612] Binding as ftd.admin@example.com
[-2147483612] Performing Simple authentication for ftd.admin@example.com to 192.168.1.1
[-2147483612] Fiber exit Tx=456 bytes Rx=1082 bytes, status=-1
[-2147483612] Session End

潛在解決方案：驗證AD能否使用FTD完成的搜尋找到使用者。這也可使用ldp.exe完成。

1.成功繫結後（如上所示），導航到檢視>樹。

2.指定在FTD上設定的基本DN，然後按一下「OK」

3.按一下右鍵基本DN，然後按一下Search。

4.指定與debug中相同的Base DB、Filter和Scope值。

在此範例中，這些如下：

• 基本DN:dc=example，dc=com
• 篩選器：samaccountname=it.admi
• 範圍：子樹

ldp發現0個條目，因為在Base DN dc=example，dc=com下沒有具有samaccountname it.admi的使用者帳戶

使用正確的samaccountname it.admin的另一嘗試顯示不同的結果。ldp在Base DN dc=example，dc=com下找到1個條目，並列印該使用者DN。

使用者名稱密碼不正確

[-2147483613] Session Start
[-2147483613] New request Session, context 0x00007f9e65ccdc40, reqType = Authentication
[-2147483613] Fiber started
[-2147483613] Creating LDAP context with uri=ldap://192.168.1.1:389
[-2147483613] Connect to LDAP server: ldap://192.168.1.1:389, status = Successful
[-2147483613] supportedLDAPVersion: value = 3
[-2147483613] supportedLDAPVersion: value = 2
[-2147483613] LDAP server 192.168.1.1 is Active directory
[-2147483613] Binding as ftd.admin@example.com
[-2147483613] Performing Simple authentication for ftd.admin@example.com to 192.168.1.1
[-2147483613] LDAP Search:
        Base DN = [dc=example,dc=com]
        Filter  = [samaccountname=it.admin]
        Scope   = [SUBTREE]
[-2147483613] User DN = [CN=IT Admin,CN=Users,DC=example,DC=com]
[-2147483613] Talking to Active Directory server 192.168.1.1
[-2147483613] Reading password policy for it.admin, dn:CN=IT Admin,CN=Users,DC=example,DC=com
[-2147483613] Read bad password count 0
[-2147483613] Binding as it.admin
[-2147483613] Performing Simple authentication for it.admin to 192.168.1.1
[-2147483613] Simple authentication for it.admin returned code (49) Invalid credentials
[-2147483613] Message (it.admin): 80090308: LdapErr: DSID-0C09042A, comment: AcceptSecurityContext error, data 52e, v3839
[-2147483613] Invalid password for it.admin
[-2147483613] Fiber exit Tx=514 bytes Rx=2764 bytes, status=-1
[-2147483613] Session End

潛在解決方案：驗證使用者密碼是否正確配置且未過期。與登入DN類似，FTD會使用使用者憑證與AD進行繫結。

此繫結也可以在ldp中完成，以驗證AD是否能夠識別相同的使用者名稱和密碼憑據。ldp中的步驟顯示在繫結登入DN和/或密碼不正確一節中。

此外，還可以檢視Microsoft伺服器事件檢視器日誌，以瞭解可能的原因。

測試AAA

test aaa-server命令可用於使用特定使用者名稱和密碼來模擬從FTD進行的身份驗證嘗試。這可用於測試連線或身份驗證失敗。命令是test aaa-server authentication [AAA-server] host [AD IP/hostname]

> show running-configuration aaa-server
aaa-server LAB-AD protocol ldap
 realm-id 7
aaa-server LAB-AD host win2016.example.com
 server-port 389
 ldap-base-dn DC=example,DC=com
 ldap-scope subtree
 ldap-login-password *****
 ldap-login-dn ftd.admin@example.com
 server-type auto-detect

> test aaa-server authentication LAB-AD host win2016.example.com
Username: it.admin
Password: ********
INFO: Attempting Authentication test to IP address (192.168.1.1) (timeout: 12 seconds)
INFO: Authentication Successful

封包擷取

封包擷取可用於驗證與AD伺服器的連線能力。如果LDAP封包離開FTD，但沒有回應，這可能表示路由問題。

Capture顯示雙向LDAP流量。

> show route 192.168.1.1

Routing entry for 192.168.1.0 255.255.255.0
  Known via "connected", distance 0, metric 0 (connected, via interface)
  Routing Descriptor Blocks:
  * directly connected, via inside
      Route metric is 0, traffic share count is 1

> capture AD interface inside match tcp any host 192.168.1.1 eq 389

> show capture
capture AD type raw-data interface inside [Capturing - 0 bytes]
  match tcp any host 192.168.1.1 eq ldap

> test aaa-server authentication LAB-AD host win2016.example.com username it.admin password ******
INFO: Attempting Authentication test to IP address (192.168.1.1) (timeout: 12 seconds)
INFO: Authentication Successful

> show capture
capture AD type raw-data interface inside [Capturing - 10905 bytes]
  match tcp any host 192.168.1.1 eq ldap

> show capture AD

54 packets captured

   1: 23:02:16.770712       192.168.1.17.61960 > 192.168.1.1.389: S 3681912834:3681912834(0) win 32768 <mss 1460,nop,nop,timestamp 1061373057 0>
   2: 23:02:16.772009       192.168.1.1.389 > 192.168.1.17.61960: S 491521506:491521506(0) ack 3681912835 win 8192 <mss 1460,nop,nop,timestamp 762393884 1061373057>
   3: 23:02:16.772039       192.168.1.17.61960 > 192.168.1.1.389: . ack 491521507 win 32768 <nop,nop,timestamp 1061373058 762393884>
   4: 23:02:16.772482       192.168.1.17.61960 > 192.168.1.1.389: P 3681912835:3681912980(145) ack 491521507 win 32768 <nop,nop,timestamp 1061373059 0>
   5: 23:02:16.772924       192.168.1.1.389 > 192.168.1.17.61960: P 491521507:491522141(634) ack 3681912980 win 65160 <nop,nop,timestamp 762393885 1061373059>
   6: 23:02:16.772955       192.168.1.17.61960 > 192.168.1.1.389: . ack 491522141 win 32768 <nop,nop,timestamp 1061373059 762393885>
   7: 23:02:16.773428       192.168.1.17.61960 > 192.168.1.1.389: P 3681912980:3681913024(44) ack 491522141 win 32768 <nop,nop,timestamp 1061373060 0>
   8: 23:02:16.775030       192.168.1.1.389 > 192.168.1.17.61960: P 491522141:491522163(22) ack 3681913024 win 65116 <nop,nop,timestamp 762393887 1061373060>
   9: 23:02:16.775075       192.168.1.17.61960 > 192.168.1.1.389: . ack 491522163 win 32768 <nop,nop,timestamp 1061373061 762393887>
[...]
54 packets shown

Windows Server事件檢視器日誌

AD伺服器上的事件檢視器日誌可以提供有關失敗原因的更詳細資訊。

1.搜尋並開啟「事件查看器」。

2.展開Windows Logs，然後按一下Security。使用使用者帳戶名稱搜尋稽核失敗並檢視失敗資訊。

An account failed to log on.

Subject:
	Security ID:		SYSTEM
	Account Name:		WIN2016$
	Account Domain:		EXAMPLE
	Logon ID:		0x3E7

Logon Type:			3

Account For Which Logon Failed:
	Security ID:		NULL SID
	Account Name:		it.admin
	Account Domain:		EXAMPLE

Failure Information:
	Failure Reason:		The specified user account has expired.
	Status:			0xC0000193
	Sub Status:		0x0

Process Information:
	Caller Process ID:	0x25c
	Caller Process Name:	C:\Windows\System32\lsass.exe

Network Information:
	Workstation Name:	WIN2016
	Source Network Address:	192.168.1.17
	Source Port:		56321
