    簡介

    本文檔介紹如何通過ASDM配置動態訪問策略(DAP)，以檢查用於AnyConnect連線的裝置的Mac地址。

    必要條件

    需求

    思科建議您瞭解以下主題：
    配置Cisco Anyconnect和Hostscan

    採用元件

    本文中的資訊係根據以下軟體和硬體版本：
    ASAv 9.18(4)
    ASDM 7.20(1)
    Anyconnect 4.10.07073
    Hostscan 4.10.07073
    Windows 10

    本文中的資訊是根據特定實驗室環境內的裝置所建立。文中使用到的所有裝置皆從已清除（預設）的組態來啟動。如果您的網路運作中，請確保您瞭解任何指令可能造成的影響。

    背景資訊

    HostScan是一個軟體模組，可為AnyConnect安全移動客戶端提供在網路上實施安全策略的能力。在Hostscan過程中，將收集有關客戶端裝置的各種詳細資訊並報告給自適應安全裝置(ASA)。這些詳細資訊包括裝置作業系統、防病毒軟體、防火牆軟體、MAC地址等。動態訪問策略(DAP)功能允許網路管理員針對每個使用者配置安全策略，DAP中的endpoint.device.MAC屬性可用於根據預定義策略匹配或檢查客戶端裝置的MAC地址。

    設定

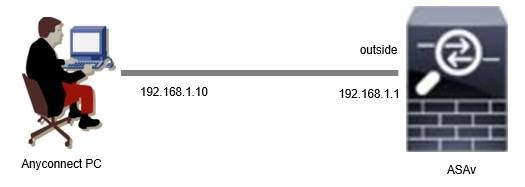

    網路圖表

    此圖顯示用於本文檔示例的拓撲。

    Diagram圖表

    ASA中的配置

    這是ASA CLI中的最小配置。

    tunnel-group dap_test_tg type remote-access
tunnel-group dap_test_tg general-attributes
default-group-policy dap_test_gp
tunnel-group dap_test_tg webvpn-attributes
group-alias dap_test enable

group-policy dap_test_gp internal
group-policy dap_test_gp attributes
vpn-tunnel-protocol ssl-client
address-pools value ac_pool
webvpn
anyconnect keep-installer installed
always-on-vpn profile-setting

ip local pool ac_pool 172.16.1.11-172.16.1.20 mask 255.255.255.0

webvpn
 enable outside
 hostscan image disk0:/hostscan_4.10.07073-k9.pkg
 hostscan enable
 anyconnect image disk0:/anyconnect-win-4.10.07073-webdeploy-k9.pkg 1
 anyconnect enable
 tunnel-group-list enable

    ASDM中的配置

    本節介紹如何在ASDM中配置DAP記錄。在本示例中，設定使用endpoint.device.MAC屬性作為條件的3個DAP記錄。

    ·01_dap_test:endpoint.device.MAC=0050.5698.e608
    ·02_dap_test:endpoint.device.MAC=0050.5698.e605 = Anyconnect端點的MAC
    ·03_dap_test:endpoint.device.MAC=0050.5698.e609

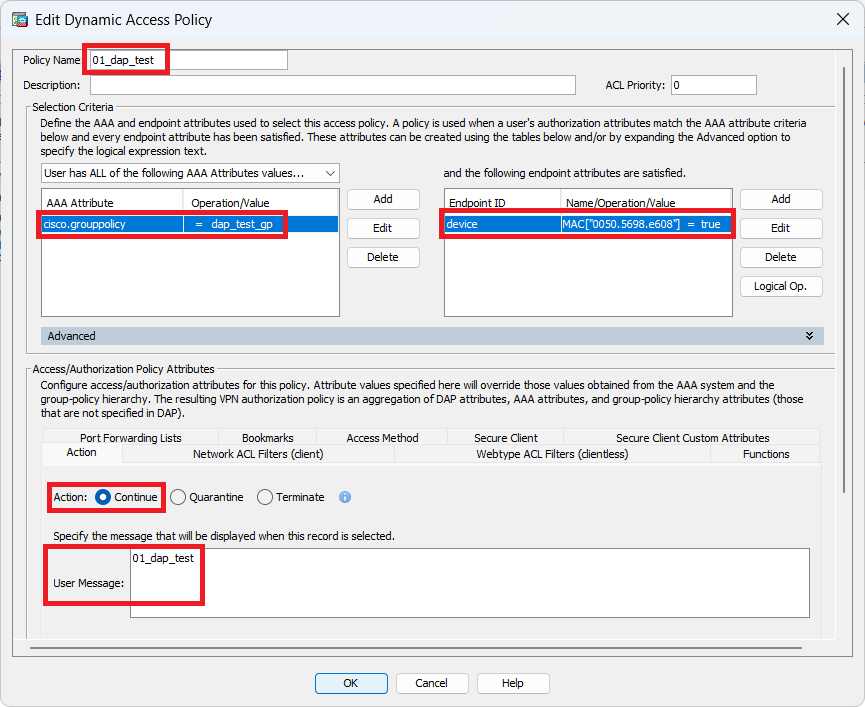

    1.配置第一個名為01_dap_test的DAP。

    導覽至Configuration > Remote Access VPN > Network(Client)Access > Dynamic Access Policies。點選Add ，並設定Policy Name、AAA Attribute、endpoint attributes、Action、User Message，如下圖所示：

    Configure First DAP配置第一個DAP

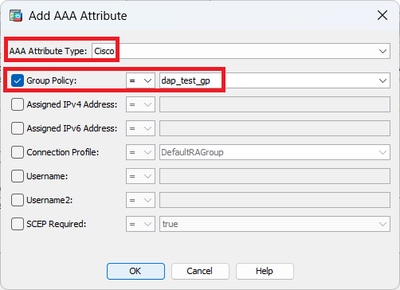

    為AAA屬性配置組策略。

    Configure Group Policy For DAP Record為DAP記錄配置組策略

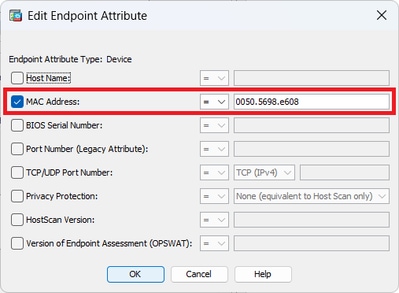

    配置終端屬性的MAC地址。

    Configure MAC Condition For DAP配置DAP的MAC條件

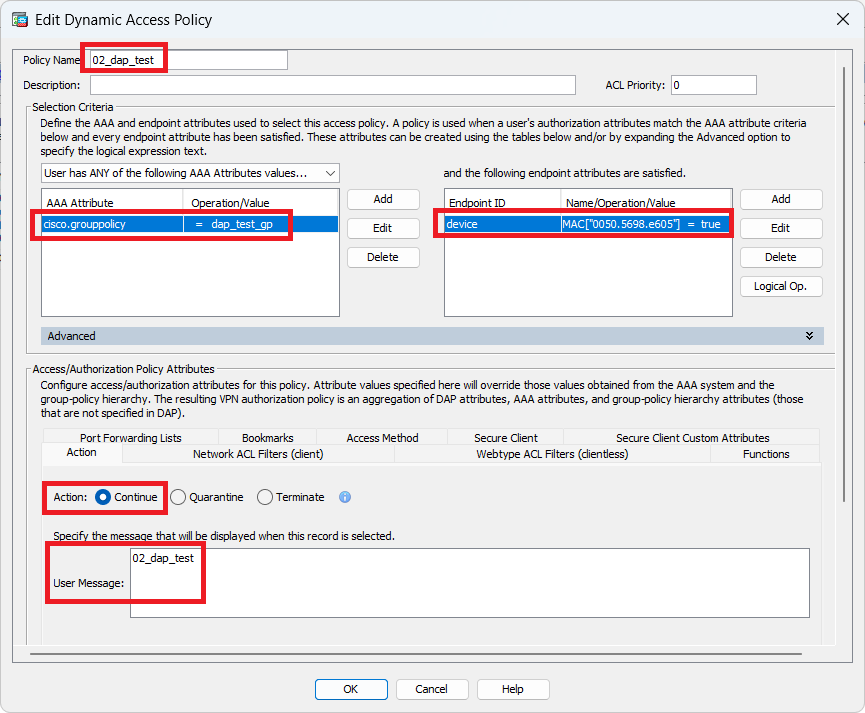

    2.配置名為02_dap_test的第二個DAP。

    Configure Second DAP配置第二個DAP

    3.配置名為03_dap_test的第三個DAP。

    Configure Third DAP配置第三個DAP

    4.使用 more flash:/dap.xml命令確認dap.xml中DAP記錄的設定。

    在ASDM上設定的DAP記錄的詳細資訊儲存在ASA快閃記憶體中，即dap.xml。完成這些設定後，將以dap.xml生成三個DAP記錄。您可以在dap.xml中確認每個DAP記錄的詳細資訊。

    note-icon

    註:DAP匹配的順序是dap.xml中的顯示順序。 預設DAP(DfltAccessPolicy)是最後匹配的。

    ciscoasa# more flash:/dap.xml






        01_dap_test
        <--- 1st DAP name



         and






           match-all




           aaa.cisco.grouppolicy


          dap_test_gp
          <--- 1st DAP group policy

           EQ


           caseless






           match-any





            match-all




           endpoint.device.MAC["0050.5698.e608"]
           <--- 1st DAP MAC Address condition

            true


            caseless


            EQ









        02_dap_test
        <--- 2nd DAP name



         and






           match-any




           aaa.cisco.grouppolicy


          dap_test_gp
          <--- 2nd DAP group policy

           EQ


           caseless






           match-any





            match-all




           endpoint.device.MAC["0050.5698.e605"]
           <--- 2nd DAP MAC Address condition

            true


            caseless


            EQ









        03_dap_test
        <--- 3rd DAP name



         and






           match-any




           aaa.cisco.grouppolicy


          dap_test_gp
          <--- 3rd DAP group policy

           EQ


           caseless






           match-any





            match-all




           endpoint.device.MAC["0050.5698.e609"]
           <--- 3rd DAP MAC Address condition

            true


            caseless


            EQ

    驗證

    案例1.僅匹配一個DAP

    1.確保端點的MAC為0050.5698.e605，它與02_dap_test中的MAC條件匹配。

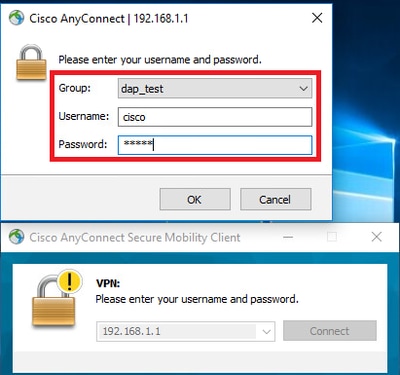

    2.在終端上，運行Anyconnect連線並輸入使用者名稱和密碼。

    Input username and password輸入使用者名稱和密碼

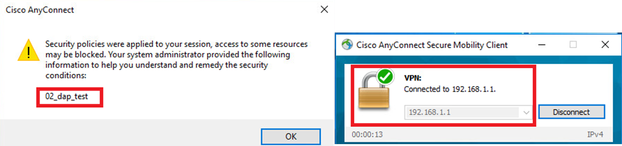

    3.在Anyconnect UI中，確認已匹配02_dap_test。

    Confirm User Message In UI在UI中確認使用者消息

    4.在ASA系統日誌中，確認已匹配02_dap_test。

    note-icon

    注意：確保在ASA中啟用調試dap跟蹤。

    Dec 30 2023 11:46:11: %ASA-4-711001: DAP_TRACE: Feb 01 2024 08:55:37: %ASA-4-711001: endpoint.device.MAC["0050.5698.e605"] = "true"

    Dec 30 2023 11:46:11: %ASA-4-711001: DAP_TRACE: Username: cisco, Dec 30 2023 11:46:11: %ASA-4-711001: Selected DAPs: ,02_dap_test Dec 30 2023 11:46:11: %ASA-4-711001: DAP_TRACE: Dec 30 2023 11:46:11: %ASA-4-711001: dap_process_selected_daps: selected 1 records Dec 30 2023 11:46:11: %ASA-4-711001: DAP_TRACE: Username: cisco, Dec 30 2023 11:46:11: %ASA-4-711001: DAP_close: 17

    案例2.預設DAP已匹配

    1. 將02_dap_test中的endpoint.device.MAC值更改為050.5698.e607，該值與終結點的MAC不匹配。

    2.在終端上，運行Anyconnect連線並輸入使用者名稱和密碼。

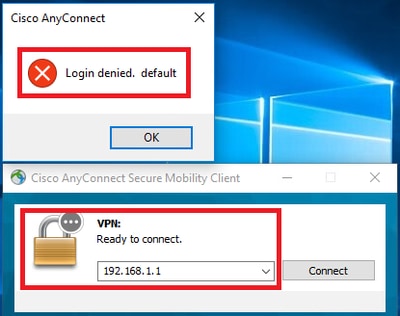

    3. 確認Anyconnect連線已被拒絕。

    Confirm User Message In UI在UI中確認使用者消息

    4.在ASA系統日志中，確認DfltAccessPolicy匹配。

    note-icon

    註：預設情況下，DfltAccessPolicy的操作為Terminate。

    Dec 30 2023 12:13:39: %ASA-4-711001: DAP_TRACE: Feb 01 2024 08:55:37: %ASA-4-711001: endpoint.device.MAC["0050.5698.e605"] = "true"

    Dec 30 2023 12:13:39: %ASA-4-711001: DAP_TRACE: Username: cisco, Dec 30 2023 12:13:39: %ASA-4-711001: Selected DAPs:
Dec 30 2023 12:13:39: %ASA-4-711001: DAP_TRACE: Dec 30 2023 12:13:39: %ASA-4-711001: dap_process_selected_daps: selected 0 records
Dec 30 2023 12:13:39: %ASA-4-711001: DAP_TRACE: Username: cisco, Dec 30 2023 12:13:39: %ASA-4-711001: Selected DAPs: DfltAccessPolicy
Dec 30 2023 12:13:39: %ASA-4-711001: DAP_TRACE: Username: cisco, Dec 30 2023 12:13:39: %ASA-4-711001: DAP_close: 1B

    案例3.匹配多個DAP（操作：繼續）

    1.更改每個DAP中的操作和屬性。

     ·01_dap_test:
         dapSelection(MAC Address)= endpoint.device.MAC[0050.5698.e605] = Anyconnect端點的MAC
         Action =繼續
    ·02_dap_test:
         dapSelection（主機名）= endpoint.device.hostname[DESKTOP-VCKHRG1] = Anyconnect終端的主機名
         Action =繼續
    ·刪除03_dap_test DAP記錄

    2.在終端上，運行Anyconnect連線，並輸入使用者名稱和密碼。

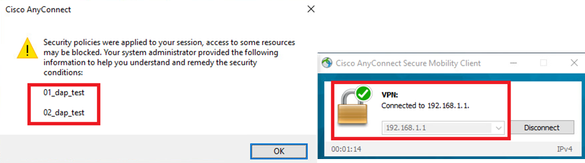

    3.在Anyconnect UI中，確認所有2個DAP都匹配

    note-icon

    注意：如果某個連線匹配多個DAP，則多個DAP的使用者消息將整合在一起並顯示在Anyconnect UI中。

       Confirm User Message In UI在UI中確認使用者消息


    4.在ASA系統日誌中，確認所有2個DAP都匹配。

    Feb 01 2024 08:49:02: %ASA-4-711001: DAP_TRACE: Feb 01 2024 08:55:37: %ASA-4-711001: endpoint.device.MAC["0050.5698.e605"] = "true"
    Feb 01 2024 08:49:02: %ASA-4-711001: DAP_TRACE: Feb 01 2024 08:49:02: %ASA-4-711001: endpoint.device.hostname = "DESKTOP-VCKHRG1"

Feb 01 2024 08:49:02: %ASA-4-711001: DAP_TRACE: Username: cisco, Feb 01 2024 08:49:02: %ASA-4-711001: Selected DAPs: ,01_dap_test,02_dap_test
Feb 01 2024 08:49:02: %ASA-4-711001: DAP_TRACE: Feb 01 2024 08:49:02: %ASA-4-711001: dap_process_selected_daps: selected 2 records

Feb 01 2024 08:49:02: %ASA-4-711001: DAP_TRACE: Username: cisco, Feb 01 2024 08:49:02: %ASA-4-711001: DAP_close: 4

    案例4.多個DAP(操作：終止) 已匹配

    1.更改01_dap_test的操作。

     ·01_dap_test:
         dapSelection(MAC Address)= endpoint.device.MAC[0050.5698.e605] = Anyconnect端點的MAC
         操作=終止
    ·02_dap_test:
         dapSelection（主機名）= endpoint.device.hostname[DESKTOP-VCKHRG1] = Anyconnect終端的主機名
         Action =繼續

    2.在終端上，運行Anyconnect連線，並輸入使用者名稱和密碼。

    3.在Anyconnect UI中，確認僅匹配01_dap_test。

    note-icon

    註：一個連線與已設定為終止操作的DAP記錄匹配。終止操作後不再匹配後續記錄。

    Confirm User Message In UI在UI中確認使用者消息

    4.在ASA系統日志中，確認僅匹配01_dap_test。

    Feb 01 2024 08:55:37: %ASA-4-711001: DAP_TRACE: Feb 01 2024 08:55:37: %ASA-4-711001: endpoint.device.MAC["0050.5698.e605"] = "true"
    Feb 01 2024 08:55:37: %ASA-4-711001: DAP_TRACE: Feb 01 2024 08:55:37: %ASA-4-711001: endpoint.device.hostname = "DESKTOP-VCKHRG1"

Feb 01 2024 08:55:37: %ASA-4-711001: DAP_TRACE: Username: cisco, Feb 01 2024 08:55:37: %ASA-4-711001: Selected DAPs: ,01_dap_test
Feb 01 2024 08:55:37: %ASA-4-711001: DAP_TRACE: Feb 01 2024 08:55:37: %ASA-4-711001: dap_process_selected_daps: selected 1 records

Feb 01 2024 08:55:37: %ASA-4-711001: DAP_TRACE: Username: cisco, Feb 01 2024 08:55:37: %ASA-4-711001: DAP_close: 6

    一般疑難排解

    這些調試日誌可幫助您確認ASA中DAP的詳細行為。

    debug dap trace
    debug dap trace errors

    Feb 01 2024 08:49:02: %ASA-4-711001: DAP_TRACE: Feb 01 2024 08:55:37: %ASA-4-711001: endpoint.device.MAC["0050.5698.e605"] = "true"
Feb 01 2024 08:49:02: %ASA-4-711001: DAP_TRACE: Feb 01 2024 08:49:02: %ASA-4-711001: endpoint.device.hostname = "DESKTOP-VCKHRG1"

Feb 01 2024 08:49:02: %ASA-4-711001: DAP_TRACE: Username: cisco, Feb 01 2024 08:49:02: %ASA-4-711001: Selected DAPs: ,01_dap_test,02_dap_test
Feb 01 2024 08:49:02: %ASA-4-711001: DAP_TRACE: Feb 01 2024 08:49:02: %ASA-4-711001: dap_process_selected_daps: selected 2 records

Feb 01 2024 08:49:02: %ASA-4-711001: DAP_TRACE: Username: cisco, Feb 01 2024 08:49:02: %ASA-4-711001: DAP_close: 4

    相關資訊

    https://www.cisco.com/c/en/us/support/docs/security/asa-5500-x-series-next-generation-firewalls/108000-dap-deploy-guide.html#toc-hId-981572249
