簡介

本文檔介紹檢查使用Cisco ASDM訪問/配置Cisco ASA時所面臨的問題的必要故障排除方法。

必要條件

需求

在自適應安全裝置(ASA)上設定初始配置後，本文檔中列出的場景、症狀和步驟用於排除故障。有關初始配置，請參閱Cisco ASA系列通用操作自適應安全裝置管理器(ASDM)配置指南7.1中的為裝置配置ASDM訪問部分。

本文檔使用ASA CLI進行故障排除，需要通過Secure Shell(SSH)/Telnet/控制檯訪問ASA。

採用元件

本文檔中的資訊基於ASA和ASDM。

本文中的資訊是根據特定實驗室環境內的裝置所建立。文中使用到的所有裝置皆從已清除（預設）的組態來啟動。如果您的網路運作中，請確保您瞭解任何指令可能造成的影響。

背景資訊

ASDM通過圖形管理介面為安全裝置提供安全管理和監控服務。

故障排除方法

本故障排除文檔主要針對三個主要故障點。如果按照此順序遵循常規故障排除流程，本文檔可幫助您確定ASDM使用/訪問的準確問題。

ASA配置
網路連線
應用程式軟體

ASA配置

為了成功訪問ASDM，ASA上需要三個基本配置：

快閃記憶體中的ASDM映像
ASDM映像正在使用中
HTTP伺服器限制

快閃記憶體中的ASDM映像

確保將所需的ASDM版本上傳到快閃記憶體。它可以與當前運行的ASDM版本一起上傳，也可以使用其它常規檔案傳輸方法（如TFTP）上傳到ASA。

在ASA CLI上輸入show flash，以幫助您列出ASA快閃記憶體上存在的檔案。檢查ASDM檔案是否存在：

ciscoasa# show flash
 --#--  --length--  -----date/time------  path

 249  76267       Feb 28 2013 19:58:18  startup-config.cfg
 250  4096        May 12 2013 20:26:12  sdesktop
 251  15243264    May 08 2013 21:59:10  asa823-k8.bin
 252  25196544    Mar 11 2013 22:43:40  asa845-k8.bin
 253  17738924    Mar 28 2013 00:12:12  asdm-702.bin    ---- ASDM Image

為了進一步驗證快閃記憶體上存在的映像是否有效且未損壞，可以使用verify命令比較軟體包中儲存的MD5雜湊和實際檔案存在的MD5雜湊：

ciscoasa# verify flash:/asdm-702.bin
Verifying file integrity of disk0:/asdm-702.bin
!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Done!
Embedded Hash MD5: e441a5723505b8753624243c03a40980
Computed Hash MD5: e441a5723505b8753624243c03a40980
CCO Hash      MD5: c305760ec1b7f19d910c4ea5fa7d1cf1
Signature Verified
Verified disk0:/asdm-702.bin

此步驟可幫助您驗證映像是否存在，以及映像是否在ASA上完整。

ASDM映像正在使用中

此過程在ASA上的ASDM配置下定義。使用的當前映像的示例配置定義如下所示：

asdm image disk0:/asdm-702.bin

若要進一步驗證，您還可以使用show asdm image 指令：

ciscoasa# show asdm image
Device Manager image file, disk0:/asdm-702.bin

HTTP伺服器限制

此步驟在ASDM配置中至關重要，因為它定義了哪些網路可以訪問ASA。示例配置如下所示：

http server enable
http 192.168.1.0 255.255.255.0 inside

http 10.0.0.1 255.0.0.0 outside

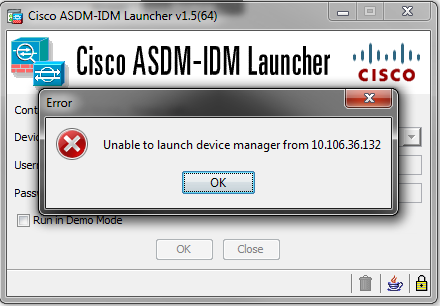

確認您具有在先前配置中定義的必要網路。缺少這些定義會導致ASDM啟動器在連線時超時，並產生以下錯誤：

Cisco ASDM-IDM Launcher

ASDM啟動頁面(https://<ASA IP地址>/admin)導致請求超時，並且不顯示頁面。

進一步驗證HTTP伺服器是否使用非標準埠進行ASDM連線，例如8443。以下內容在配置中突出顯示：

ciscoasa(config)# show run http
http server enable 8443

如果它使用非標準埠，則當您連線到ASDM啟動器中的ASA時，需要將該埠指定為：

Specify Port when Connecting to the ASA in ASDM Launcher

當您訪問ASDM啟動頁面時，這也適用：https://10.106.36.132:8443/admin

其他可能的組態問題

完成上述步驟後，如果客戶端的所有裝置都正常，ASDM即可開啟。但是，如果仍然遇到問題，請從另一台電腦開啟ASDM。如果成功，則問題可能出在應用程式級別，並且ASA配置正常。但是，如果仍然無法啟動，請完成以下步驟以進一步驗證ASA端配置：

驗證ASA上的安全套接字層(SSL)配置。ASDM在與ASA通訊時使用SSL。根據ASDM的啟動方式，較新的作業系統軟體在協商SSL會話時不允許使用較弱密碼。驗證在ASA上允許哪些密碼，以及配置中是否使用show run all ssl命令指定了任何特定SSL版本：
```
ciscoasa# show run all ssl
ssl server-version any  <--- Check SSL Version restriction configured on the ASA
ssl client-version any
ssl encryption rc4-sha1 aes128-sha1 aes256-sha1 3des-sha1 <--- Check SSL ciphers
permitted on the ASA
```
如果ASDM啟動時出現任何SSL密碼協商錯誤，則這些錯誤將顯示在ASA日誌中：
```
%ASA-7-725014: SSL lib error. Function: SSL3_GET_CLIENT_HELLO Reason:
no shared cipher
%ASA-6-302014: Teardown TCP connection 3 for mgmt:10.103.236.189/52501 to
identity:10.106.36.132/443 duration 0:00:00 bytes 7 TCP Reset by appliance
```
如果您看到特定設定，請將其還原為預設值。請注意，需要在ASA上啟用VPN-3DES-AES許可證，以使ASA在配置中使用3DES和AES密碼。這可透過CLI上的show version指令驗證。輸出顯示如下：
```
ciscoasa#show version

Hardware:   ASA5510, 256 MB RAM, CPU Pentium 4 Celeron 1600 MHz
Internal ATA Compact Flash, 64MB
Slot 1: ATA Compact Flash, 32MB
BIOS Flash M50FW080 @ 0xffe00000, 1024KB
<snip>
Failover            : Active/Active
VPN-DES             : Enabled
VPN-3DES-AES        : Enabled
<snip>
```
VPN-3DES-AES許可證可以從思科許可網站免費獲取,無需付費。按一下Security Products，然後選擇Cisco ASA 3DES/AES License。

註：在隨附8.6/9.x代碼的新ASA 5500-X平台中，SSL密碼設定預設設定為des-sha1，這導致ASDM會話無法工作。有關詳細資訊，請參閱ASA 5500-x:ASDM和其他SSL功能無法開箱即用的文章。
驗證ASA上是否已啟用WebVPN。如果啟用，則需使用此URL(https://10.106.36.132/admin)才能在訪問ASDM Web啟動頁面時訪問它。
在ASA上檢查埠443的網路地址轉換(NAT)配置。這會導致ASA不處理ASDM請求，而是將其傳送到已為其配置NAT的網路/介面。
如果所有內容都經過驗證且ASDM仍然超時，請通過ASA CLI上的show asp table socket命令驗證ASA是否設定為偵聽為ASDM定義的埠。輸出可以顯示ASA在ASDM埠上偵聽：
```
Protocol  Socket    Local Address               Foreign Address         State
SSL       0001b91f  10.106.36.132:443           0.0.0.0:*               LISTEN
```
如果此輸出未顯示，請刪除並重新應用ASA上的HTTP伺服器配置，以便重置ASA軟體上的套接字。
如果在登入/驗證ASDM時遇到問題，請驗證HTTP的身份驗證選項是否設定正確。如果未設定身份驗證命令，您可以使用ASA啟用密碼登入到ASDM。如果要啟用基於使用者名稱/密碼的身份驗證，需要輸入此配置以從ASA的使用者名稱/密碼資料庫對ASA的ASDM/HTTP會話進行身份驗證：
```
aaa authentication http console LOCAL
```
請記得在啟用前面的命令時建立使用者名稱/密碼：
```
username <username> password <password> priv <Priv level>
```
如果上述步驟均無幫助，則在ASA上可以使用以下調試選項進行進一步調查：
```
debug http 255
debug asdm history 255
```

網路連線

如果您已完成上一部分，但仍無法訪問ASDM，則下一步是驗證從要訪問ASDM的電腦到ASA的網路連線。以下幾個基本故障排除步驟用於驗證ASA是否收到來自客戶端電腦的請求：

使用網際網路控制訊息通訊協定(ICMP)進行測試。
Ping要從中訪問ASDM的ASA介面。如果允許ICMP在網路中傳輸，並且ASA介面級別沒有限制，ping操作可以成功。如果ping失敗，可能是因為在ASA和客戶端電腦之間存在通訊問題。但是，這不是確定是否存在這種通訊問題一個結論性步驟。
確認資料包捕獲。
在要訪問ASDM的介面上放置資料包捕獲。捕獲可以顯示，目的地為介面IP地址的TCP資料包到達的目的埠號為443（預設）。

要配置捕獲，請使用以下命令：

capture asdm_test interface


      match tcp host



       eq 443 host



For example, cap asdm_test interface mgmt match tcp host 10.106.36.132
eq 443 host 10.106.36.13

該命令會捕獲從其中連線到ASDM的ASA介面上的埠443的所有TCP流量。此時通過ASDM連線或開啟ASDM網路啟動頁面。然後使用show capture asdm_test命令檢視捕獲的資料包的結果：

ciscoasa# show capture asdm_test

 Three packets captured

    1: 21:38:11.658855 10.106.36.13.54604 > 10.106.36.132.443:
       S 807913260:807913260(0) win 8192 <mss 1260,nop,wscale 2,nop,nop,sackOK>

    2: 21:38:14.659252 10.106.36.13.54604 > 10.106.36.132.443:
       S 807913260:807913260(0) win 8192 <mss 1260,nop,wscale 2,nop,nop,sackOK>

    3: 21:38:20.662166 10.106.36.13.54604 > 10.106.36.132.443:
       S 807913260:807913260(0) win 8192 <mss 1260,nop,nop,sackOK>

此捕獲顯示從客戶端電腦到ASA的同步(SYN)請求，但ASA未傳送響應。如果您看到與上一個捕獲類似的捕獲，則意味著資料包到達ASA，但ASA不響應這些請求，這將隔離問題至ASA本身。請參閱本檔案的第一節，以進一步進行疑難排解。

但是，如果您沒有看到與前面類似的輸出，並且沒有捕獲任何資料包，則這意味著ASA和ASDM客戶端電腦之間存在連線問題。確認沒有中間裝置可以阻止TCP埠443流量，並且沒有瀏覽器設定（如代理設定）可以阻止流量到達ASA。

通常，資料包捕獲是確定通往ASA的路徑是否清晰，以及是否需要進一步診斷以排除網路連線問題的好方法。

應用程式軟體

本節介紹當客戶端電腦上安裝的ASDM啟動程式軟體無法啟動/載入時，如何對其進行故障排除。ASDM啟動程式是駐留在客戶機上並連線到ASA以檢索ASDM映像的元件。檢索後，ASDM映像通常儲存在快取中，並從快取中獲取，直到ASA端發現任何更改（例如ASDM映像更新）。

完成以下基本故障排除步驟，以排除客戶端電腦上的任何問題：

從其他電腦開啟ASDM啟動頁面。如果啟動，則表示問題出在客戶端電腦上。如果發生故障，請使用故障排除指南從頭開始按順序隔離相關元件。
通過Web啟動開啟ASDM，然後從那裡直接啟動軟體。如果成功，則很可能存在ASDM啟動程式安裝問題。從客戶端電腦上解除安裝ASDM啟動程式，然後從ASA Web啟動本身重新安裝它。
清除使用者主目錄中的ASDM快取目錄。刪除整個快取目錄時，快取將被清除。如果ASDM成功啟動，您還可以從ASDM File選單中清除快取。
驗證是否安裝了正確的Java版本。Cisco ASDM發行說明列出了已測試Java版本的要求。
清除Java快取。在「Java Control Panel」中，選擇「General > Temporary Internet File」。然後，按一下檢視以啟動Java Cache Viewer。刪除所有引用或與ASDM相關的條目。
如果這些步驟失敗，請從客戶端電腦收集調試資訊以進行進一步調查。使用URL: https://<ASA的IP地址>?debug=5啟用ASDM調試，例如https://10.0.0.1?debug=5。
在Java版本6（也稱為1.6版）中，從Java控制面板>高級啟用Java調試消息。然後選擇調試下的覈取方塊。請勿在Java控制台下選擇不啟動控制檯。在ASDM啟動之前，必須啟用Java調試。

Java控制檯輸出記錄在使用者主目錄的.asdm/log目錄中。也可以在同一個目錄中找到ASDM日誌。

使用HTTPS運行命令

此過程有助於確定HTTP通道的任何第7層問題。當您遇到ASDM應用程式本身不可訪問，並且沒有可用於管理裝置的CLI訪問時，此資訊非常有用。

用於訪問ASDM Web啟動頁面的URL也可用於在ASA上運行任何配置級命令。此URL可用於在基本級別對ASA進行配置更改，包括遠端裝置重新載入。若要輸入命令，請使用以下語法：

https://<ASA的IP地址>/admin/exec/<command>

如果命令中有空格，並且瀏覽器無法分析URL中的空格字元，則可以使用+或%20來指示空格。

例如，https://10.106.36.137/admin/exec/show ver會產生到瀏覽器的show version輸出：

Cisco Adaptive Security Appliance Software Version 8.4(3)

此命令執行方法要求在ASA上啟用HTTP伺服器並且啟用必要的HTTP限制。但是，這不需要在ASA上存在ASDM映像。
