ASR单个机箱迁移nV边缘系统配置示例

Introduction

本文描述如何移植两Cisco聚合服务路由器(ASR) 9000个(9K)单机箱系统到网络虚拟化(nV)边缘系统。

Prerequisites

Requirements

为了一起集群两路由器，有必须符合的几个需求。

软件

您必须有Cisco IOS XR版本4.2.1或以上。

Note:nV边缘软件是集成到微型程序包。

硬件

机箱：

• ASR在版本4.2.1开始的9006和9010
• 在版本4.3.0开始的ASR 9001技术支持
• 在版本4.3.1开始的ASR 9001-S和9922技术支持
• ASR 9904和9912在版本5.1.1开始的技术支持

Note:必须用于相同的机箱类型nV边缘。

线卡(LC)和路由交换机处理器(RSP) ：

• 9006/9010/9904的双重RSP440
• 9912/9922的双重路由处理器(RP)
• 9001/9001-S的单个RSP
• 基于台风的LC或SPA接口处理器(SIP)-700

Note:RSP-4G， RSP-8G，三叉戟根据LCs，集成服务模块(ISM)，并且不支持虚拟化的服务模块(VSM)

Note:仅基于台风的LCs可以支持相互机架链路(IRL)链路。

控制链路(在波段外面的以太网控制(EOBC) /Cluster端口)支持的光学：

• 小的尺寸Pluggabble (SFP) - GE-S，版本4.2.1
• GLC-SX-MMD，版本4.3.0
• GLC-LH-SMD，版本4.3.0

数据链路/IRL支持光学：

• 光学技术支持是根据LC技术支持
• 在版本IRL支持那开始的10G 4.2.1
• 在版本IRL支持那开始的40G 5.1.1
• 在版本IRL支持那开始的100G 5.1.1

Note:没有1G IRL技术支持。

Note:请参阅Cisco ASR 9000收发器模块-线卡支持LC光学技术支持的数据表或宣传单页。

Note:不支持IRL mixed-mode;所有IRLs必须是同一速度。

Components Used

在本文的示例根据运行XR版本4.2.3有RSP440的两9006路由器。

The information in this document was created from the devices in a specific lab environment.All of the devices used in this document started with a cleared (default) configuration.If your network is live, make sure that you understand the potential impact of any command.

示例迁移

术语

IRLs是两路由器之间的数据层面连接簇的。

控制链路或EOBC端口是两路由器之间的控制层面连接。

Network Diagram

Note:控制链路交叉连接如显示这里。

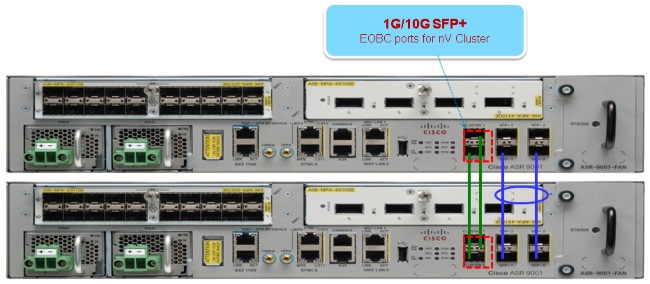

对于9001，有两个簇端口(生动描述以绿色)该作为10G EOBC链路。所有10G端口可以用于IRL链路包括内置SFP+端口(用蓝色生动描述)或10G端口在一个模块化端口适配器(MPA)。

迁移

Note:请勿缚住直到第10.步的控制链路。

1. Turboboot或升级对期望XR软件版本在两路由器(最小数量版本4.2.1)。


2. 保证XR软件用软件维护升级(SMUs)以及现场可编程序的设备(FPD)固件是最新。


3. 确定每个机箱序列号。您在最新步骤需要此信息。



   RP/0/RSP0/CPU0:ASR9006#admin show inventory chass
   NAME: "chassis ASR-9006-AC-E", DESCR: "ASR 9006 AC Chassis with PEM Version 2"
   PID: ASR-9006-AC-V2, VID: V01, SN: FOX1613G35U




4. 在机架1上仅，请配置路由器config-register使用rom-monitor boot模式。



   admin config-register boot-mode rom-monitor location all




5. 停电机架1。


6. 在机架0上，请配置在从每个路由器的获取的簇序列号第3步：



   admin
   config
   nv edge control serial FOX1613G35U rack 0
   nv edge control serial FOX1611GQ5H rack 1
   commit




7. 重新载入机架0。


8. 通电机架1并且适用这些命令于RSP 0和RSP 1。



   unset CLUSTER_RACK_ID
   unset CLUSTER_NO_BOOT
   unset BOOT
   confreg 0x2102
   sync




9. 停电机架1。


10. 如在Network Diagram部分的图所显示连接控制链路电缆。


11. 通电机架1。

    在程序包和文件的机架1同步的RSPs全部从机架0。



    Expected output on Rack 1 during boot up

    Cisco IOS XR Software for the Cisco XR ASR9K, Version 4.2.3
    Copyright (c) 2013 by Cisco Systems, Inc.
    Aug 16 17:15:16.903 : Install (Node Preparation): Initializing VS Distributor...
    Media storage device /harddisk: was repaired. Check fsck log at
    /harddisk:/chkfs_repair.log
    Could not connect to /dev/chan/dsc/cluster_inv_chan:
    Aug 16 17:15:42.759 : Local port RSP1 / 12 Remote port RSP1 /
    12 UDLD-Bidirectional
    Aug 16 17:15:42.794 : Lport 12 on RSP1[Priority 2] is selected active
    Aug 16 17:15:42.812 : Local port RSP1 / 13 Remote port RSP0 /
    13 UDLD-Bidirectional
    Aug 16 17:15:42.847 : Lport 13 on RSP1[Priority 1] is selected active
    Aug 16 17:16:01.787 : Lport 12 on RSP0[Priority 0] is selected active
    Aug 16 17:16:20.823 : Install (Node Preparation): Install device root from dSC
    is /disk0/
    Aug 16 17:16:20.830 : Install (Node Preparation): Trying device disk0:
    Aug 16 17:16:20.841 : Install (Node Preparation): Checking size of device disk0:
    Aug 16 17:16:20.843 : Install (Node Preparation):    OK
    Aug 16 17:16:20.844 : Install (Node Preparation): Cleaning packages on device disk0:
    Aug 16 17:16:20.844 : Install (Node Preparation):    Please wait...
    Aug 16 17:17:42.839 : Install (Node Preparation):    Complete
    Aug 16 17:17:42.840 : Install (Node Preparation): Checking free space on disk0:
    Aug 16 17:17:42.841 : Install (Node Preparation):    OK
    Aug 16 17:17:42.842 : Install (Node Preparation): Starting package and meta-data sync
    Aug 16 17:17:42.846 : Install (Node Preparation): Syncing package/meta-data contents:
    /disk0/asr9k-9000v-nV-px-4.2.3
    Aug 16 17:17:42.847 : Install (Node Preparation):    Please wait...
    Aug 16 17:18:42.301 : Install (Node Preparation):    Completed syncing:
    /disk0/asr9k-9000v-nV-px-4.2.3
    Aug 16 17:18:42.302 : Install (Node Preparation): Syncing package/meta-data contents:
    /disk0/asr9k-9000v-nV-supp-4.2.3
    Aug 16 17:18:42.302 : Install (Node Preparation):    Please wait...
    Aug 16 17:19:43.340 : Install (Node Preparation):    Completed syncing:
    /disk0/asr9k-9000v-nV-supp-4.2.3
    Aug 16 17:19:43.341 : Install (Node Preparation): Syncing package/meta-data contents:
    /disk0/asr9k-px-4.2.3.CSCuh52959-1.0.0
    Aug 16 17:19:43.341 : Install (Node Preparation):    Please wait...
    Aug 16 17:20:42.501 : Install (Node Preparation):    Completed syncing:
    /disk0/asr9k-px-4.2.3.CSCuh52959-1.0.0
    Aug 16 17:20:42.502 : Install (Node Preparation): Syncing package/meta-data contents:
    /disk0/iosxr-routing-4.2.3.CSCuh52959-1.0.0




12. 配置数据链接端口作为nV从机架0 (dsc)的边缘端口：



    interface TenGigE0/0/1/3
    nv
     edge
      interface
    !
    interface TenGigE1/0/0/3
    nv
     edge
      interface
    !
    interface TenGigE0/1/1/3
    nv
     edge
      interface
    !
    interface TenGigE1/1/0/3
    nv
     edge
      interface
    interface TenGigE0/2/1/3
    nv
     edge
      interface
    !
    interface TenGigE1/2/0/3
    nv
     edge
      interface
    !
    interface TenGigE0/3/1/3
    nv
     edge
      interface
    !
    interface TenGigE1/3/0/3
    nv
     edge
      interface

Verify

1. 验证数据层面：



   show nv edge data forwarding location all
   <Snippet>
   -----------------node0_RSP0_CPU0------------------

   nV Edge Data interfaces in forwarding state: 4

   TenGigE0_0_1_3                  <-->  TenGigE1_0_0_3
   TenGigE0_1_1_3                  <-->  TenGigE1_1_0_3
   TenGigE0_2_1_3                  <-->  TenGigE1_2_0_3
   TenGigE0_3_1_3                  <-->  TenGigE1_3_0_3
   <Snippet>



   在此输出中， IRLs应该在转发状态。
2. 验证控制层面：



   show nv edge control control-link-protocols location 0/RSP0/CPU0
   <Snippet>
   Port enable administrative configuration setting: Enabled
   Port enable operational state: Enabled
   Current bidirectional state: Bidirectional
   Current operational state: Advertisement - Single neighbor detected
   Priority lPort             Remote_lPort      UDLD STP
   ======== =====             ============      ==== ========
   0        0/RSP0/CPU0/0     1/RSP0/CPU0/0     UP   Forwarding
   1        0/RSP0/CPU0/1     1/RSP1/CPU0/1     UP   Blocking
   2        0/RSP1/CPU0/0     1/RSP1/CPU0/0     UP   On Partner RSP
   3        0/RSP1/CPU0/1     1/RSP0/CPU0/1     UP   On Partner RSP



   从此输出，当前双向状态应该双向，并且仅一个端口应该在转发状态。


3. 验证簇状态：



   RP/0/RSP0/CPU0:ASR9006#admin show dsc
   ---------------------------------------------------------
              Node  (     Seq)     Role       Serial State
   ---------------------------------------------------------
       0/RSP0/CPU0  (       0)   ACTIVE  FOX1613G35U PRIMARY-DSC
       0/RSP1/CPU0  (10610954)  STANDBY  FOX1613G35U NON-DSC
       1/RSP0/CPU0  (  453339)  STANDBY  FOX1611GQ5H NON-DSC
       1/RSP1/CPU0  (10610865)   ACTIVE  FOX1611GQ5H BACKUP-DSC



   此命令显示dsc (相互机架)状态和冗余作用(内部机架)所有RSPs的在系统。

   此示例有这些：


   • 在机架0的RSP0是主要的dsc和活动RSP机架的
   • 在机架0的RSP1是一非dsc和暂挂RSP机架的
   • 在机架1的RSP0是一非dsc和暂挂RSP机架的
   • 在机架1的RSP1是备份dsc和活动RSP机架的




   Note:dsc角色使用只请需要一次执行在系统的任务，当您运用配置或执行安装活动时。





   Note:哪RSP在哪个状态依赖于怎样机架和RSPs是引导。

可选的最优化

链路聚合组(滞后) &网桥虚拟接口(BVI)最优化

系统MAC地址池

为了防止第2层中断，您能手工配置系统MAC地址池。如果有一个主要的机架故障，此额外步骤保证逻辑滞后套件或BVI接口继续与同一MAC地址联络，并且不生成从活动机架MAC地址池的新的。

1. 识别从主要的机架默认动态缓冲池的MAC地址范围：


   RP/0/RSP0/CPU0:ASR9006#admin show ethernet mac-allocation detail
   Minimum pool size: Unlimited
   Pool increment: 0
   Maximum free addresses: Unlimited
   Configured pool size: 0 (0 free)
   Dynamic pool size: 1286 (1241 free)
   Total pool size: 1286 (1241 free)
   Number of clients: 1
   Configured pools:
   Dynamic pools:
    6c9c.ed3e.24d8 - 6c9c.ed3e.29dd

2. 请手工配置簇的一个逻辑MAC地址池。您能使用从上一步的命令输出的同样动态MAC地址。池范围是1286个地址：


   admin
   configure
   ethernet mac-allocation pool base 6c9c.ed3e.24d8 range 1286

3. 在故障切换期间，适用抑制飘荡延迟为了防止套件管理器进程飘荡滞后链路。


   Int bundle-ether 1
   lacp switchover suppress-flaps 15000

静态MAC别住

早于版本5.1.1使用IOS XP软件版本的系统没有手工定义的选项簇系统MAC地址池功能。Cisco建议您手工配置这些配置的系统和接口MAC地址。

1. 识别是在使用中的MAC地址：


   show lacp system-id
   show int bundle-ether 1
   show interface BVI 1

2. 请手工配置MAC地址。您在上一步应该使用从命令输出的同样MAC地址。


   lacp system mac 8478.ac2c.7805
   !
   interface bundle-ether 1
   mac-address 8478.ac2c.7804

3. 在故障切换期间，适用抑制飘荡延迟为了防止套件管理器进程飘荡滞后链路。


   Int bundle-ether 1
   lacp switchover suppress-flaps 15000

第3层相等代价多重通道的(ECMP)最优化

1. 双向转发检测(BFD)和Non-Stop Forwarding (NSF)快速收敛的



   router isis LAB
   nsf cisco
   !
   interface TenGigE0/0/1/1
     bfd minimum-interval 50
     bfd multiplier 3
     bfd fast-detect ipv4
   !
   interface TenGigE1/0/1/1
     bfd minimum-interval 50
     bfd multiplier 3
     bfd fast-detect ipv4




2. 无环路的备选快速重新路由(LFA-FRR)快速收敛的

   为了更改思科快速转发(CEF)表，在路由信息库(RIB)能再聚合前，您能使用LFA-FRR为了进一步减少在故障切换情况的所有数据流损失。



   router isis Cluster-L3VPN
    <snip>
    interface Loopback0
    address-family ipv4 unicast
    !
    !
    interface TenGigE0/1/0/5
    address-family ipv4 unicast
      fast-reroute per-link





   Note:LFA-FRR能与ECMP路径一起使用-在ECMP列表的一条路径能备份在ECMP列表的另一条路径。

nV IRL阈值监控程序

如果的IRL链路的数量依然是可用为转发在一特定的阈值之下下降，则IRLs也许变得拥塞和造成相互机架数据流丢弃。

为了防止数据流丢包或数据流黑洞，应该采取三次预防行动之一。

• 关闭在备份dsc的所有接口。
• 关闭所选接口。
• 关闭在一个特定机架的所有接口。

RP/0/RSP0/CPU0:ios(admin-config)#nv edge data minimum <minimum threshold> ?
backup-rack-interfaces   Disable ALL interfaces on backup-DSC rack
selected-interfaces   Disable only interfaces with nv edge min-disable config
specific-rack-interfaces   Disable ALL interfaces on a specific rack

备份机架接口配置

使用此配置，如果IRLs的编号在被配置的最低门限值之下下降，所有在机箱主机备份DSC RSP的接口将被关闭。

Note:备份DSC RSP可以在机箱之一。

接口配置

使用此配置，如果IRLs的编号在被配置的最低门限值之下下降，在明确配置减少的接口任何机架将被关闭。

为这样事件选择的接口可以通过此配置明确配置：

interface gigabitEthernet 0/1/1/0
 nv edge min-disable

特定机架接口配置

使用此配置，如果IRLs的编号在被配置的最低门限值之下下降，所有在指定的机架的接口(0或1)将被关闭。

默认配置

默认配置是等同被配置nv边缘数据最小数量1备份机架接口。这意味着，如果IRLs的编号在转发状态的下降在1以下(至少1转发IRL)，然后所有接口在机架安排备份DSC获得关闭。在该机架的所有数据流终止转发。

常见错误

当nV边缘配置时，此部分包括被遇到的常见错误消息。

EOBC错误

PLATFORM-DSC_CTRL-3-MULTIPLE_PRIMARY_DSC_NODES : Primary DSC state declared
by 2 nodes: 0/RSP1/CPU0 1/RSP0/CPU0 . Local state is BACKUP-DSC

此消息由在EOBC端口的不支持的SFPs造成。这可能由在两路由器的配错的FPD固件版本也触发。切记FPDs在迁移之前被升级。

PLATFORM-CE_SWITCH-6-BADSFP : Front panel nV Edge Control Port 0 has unsupported
SFP plugged in. Port is disabled, please plug in Cisco support 1Gig SFP for port
to be enabled

如果插入，此消息出现一不支持光学。应该用一支持的EOBC光学的Cisco替换光学。

Front Panel port 0 error disabled because of UDLD uni directional forwarding.
If the cause of the underlying media error has been corrected, issue this CLI
to being it up again. clear nv edge control switch error 0 <location> <location>
is the location (rsp) where this error originated

如果一条特定的控制以太网链路有一个故障和太频繁地，拍动此消息出现。如果这发生，则此端口是失效的，并且不会使用控制链路信息包转发。

PLATFORM-CE_SWITCH-6-UPDN : Interface 12 (SFP+_00_10GE) is up
PLATFORM-CE_SWITCH-6-UPDN : Interface 12 (SFP+_00_10GE) is down

这些消息看来，每当控制层面链路物理状态变换。这类似于数据端口up/down通知。 RSP重新载入或引导，这些消息也出现。这些消息没有在正常运行时预计。

IRL错误

PLATFORM-NVEDGE_DATA-3-ERROR_DISABLE : Interface 0x40001c0 has been uni
directional for 10 seconds, this might be a transient condition if a card
bootup / oir etc.. is happening and will get corrected automatically without
any action. If its a real error, then the IRL will not be available fo forwarding
inter-rack data and will be missing in the output of show nv edge data
forwarding cli

在启动，此消息也许被看到。在正常生产，这意味着IRL为转递相互机架数据将是未提供的。为了确定接口，请输入显示im数据库ifhandle <interface handle>命令。链路将重新启动单向链路检测协议每10秒，直到出来。

PLATFORM-NVEDGE_DATA-6-IRL_1SLOT : 3 Inter Rack Links configured all on one slot.
Recommended to spread across at least two slots for better resiliency

所有IRL链路是存在同样LC。对于弹性，在至少两个LCs应该配置IRLs。

INFO ：在%d slot配置的%d相互机架链路。推荐在更好可管理性和排除故障的最大数量5 slot间传播

推荐IRLs总数在系统(最大数量16)的在两个到五个LCs间被涂。

PLATFORM-NVEDGE_DATA-6-ONE_IRL : Only one Inter Rack Link is configured. For
Inter Rack Link resiliency, recommendation is to have at least two links spread
across at least two slots

推荐有为弹性原因配置的至少两条IRL链路。
