Configurar Topologias de Mobilidade em Catalyst 9800 Wireless LAN Controllers (WLCs)

Introduction

Este documento descreve os cenários de configuração de mobilidade que cobrem as topologias entre as controladoras Wireless LAN (WLCs) Catalyst 9800 e as WLCs AireOS.

Prerequisites

Requirements

A Cisco recomenda o conhecimento destes tópicos:

• Acesso via CLI ou GUI aos controladores sem fio.

Componentes Utilizados

• AireOS WLC versão 8.10 MR1 ou posterior. Você também pode usar Inter Release Controller Mobility (IRCM) imagens 8.5 especiais

• WLC 9800, Cisco IOS^® XE v17.3.4


The information in this document was created from the devices in a specific lab environment. All of the devices used in this document started with a cleared (default) configuration. Se a rede estiver ativa, certifique-se de que você entenda o impacto potencial de qualquer comando.

Configurar

Diagrama de Rede

Diretrizes e restrições

1. Mobility Group no 9800 fora da caixa é "default".

 Note:
1) Nos casos em que as WLCs estão em sub-redes diferentes, certifique-se de que a porta UDP 16666 e 16667 esteja aberta entre elas.
2) Recomenda-se que ambas as 9800 WLCs executem a mesma versão para que os clientes que se movem tenham uma experiência consistente nos cenários de roaming de Camada 3 e âncora de convidado.

Túnel de mobilidade entre dois Catalyst 9800 WLCs

Este exemplo básico descreve como configurar a mobilidade em dois controladores 9800. Geralmente, é usado para acesso de convidado (âncora) ou para permitir que os clientes naveguem pelos controladores e preservem a identidade do cliente.

Quando você configura a mobilidade no C9800, a primeira coisa a escolher é o nome do grupo de mobilidade. O nome do grupo de mobilidade pré-preenchido é um padrão, mas você pode personalizá-lo para um valor desejado.

Você deve configurar o mesmo nome de grupo de mobilidade nos controladores quando uma camada 2 rápida se movimenta como Fast Transition (FT) or Cisco Centralized Key Management (CCKM) está em uso.

Por padrão, o endereço MAC Ethernet base do chassi conforme visto na show version é refletido na GUI para endereço MAC de mobilidade.

Na CLI, por padrão, o mac de mobilidade é 0000.0000.000 como visto na show run all | inc mobility mac-address

Nos casos em que os 9800s estão emparelhados para High Availability (HA) Stateful Switchover (SSO):

Se a configuração for deixada como padrão e o endereço MAC do chassi for usado para formar o túnel de mobilidade, o chassi ativo e o túnel de mobilidade falharão quando ocorrer failover.

Portanto, é obrigatório que um endereço MAC de mobilidade seja configurado para o par HA C9800.

Etapa 1: na GUI, navegue até Configuration > Wireless > Mobility > Global Configuration.

Através do CLI:

# config t
# wireless mobility mac-address  <AAAA.BBBB.CCCC>
# wireless mobility group name <mobility-group-name>



Etapa 1. Colete a configuração de mobilidade de ambas as 9800 WLCs.

Para as WLCs 9800, navegue até Configuration > Wireless > Mobility > Global Configuration  e toma nota da sua Mobility Group Name  e Mobility MAC Address.

Através do CLI:

#show wireless mobility summary

Mobility Summary

Wireless Management VLAN: 2652
Wireless Management IP Address: 172.16.51.88
Wireless Management IPv6 Address:
Mobility Control Message DSCP Value: 48
Mobility Keepalive Interval/Count: 10/3
Mobility Group Name: default
Mobility Multicast Ipv4 address: 0.0.0.0
Mobility Multicast Ipv6 address: ::
Mobility MAC Address: 001e.e67e.75ff
Mobility Domain Identifier: 0x34ac

Etapa 2. Adicionar configuração de peer

Navegue até Configuration > Wireless > Mobility > Peer Configuration e insira as informações do controlador par. Faça o mesmo para as duas 9800 WLCs.

Através da GUI:

Através do CLI:

# config t
# wireless mobility group member mac-address <peer-mac-address> ip <peer-ip-address> group <group-name> [ data-link-encryption ]

Observação: como opção, você pode ativar a Criptografia de Link de Dados.

Túnel de mobilidade entre controladores AireOS WLC e 9800-CL

Este cenário é normal para brownfield ou durante a migração do controlador, em que dividimos a rede em uma área de pontos de acesso (APs) controlada por um controlador AireOS e outra por um 9800.

É aconselhável que os APs sejam distribuídos entre os controladores por áreas físicas ou de RF, para que os clientes só façam roaming entre os controladores quando eles se moverem.

Evitar salt and pepper implantação. Opcionalmente, essa topologia de mobilidade também pode ser usada para guest anchor em que 9800 atua como estrangeiro e um AireOS como controlador âncora.

Diagrama de Rede

Configuração do AireOS WLC

Se seus controladores 9800 estiverem em High Availability, verifique se você configurou o endereço MAC de mobilidade.

Etapa 1. Colete informações de mobilidade da WLC 9800.

Através da GUI:

Navegue até Configuration > Wireless > Mobility > Global Configuration  e toma nota da sua Mobility Group Name  e Mobility MAC Address.

Através do CLI:

#show wireless mobility summary

Mobility Summary

Wireless Management VLAN: 2652
Wireless Management IP Address: 172.16.51.88
Wireless Management IPv6 Address:
Mobility Control Message DSCP Value: 48
Mobility Keepalive Interval/Count: 10/3
Mobility Group Name: default
Mobility Multicast Ipv4 address: 0.0.0.0
Mobility Multicast Ipv6 address: ::
Mobility MAC Address: 001e.e67e.75ff
Mobility Domain Identifier: 0x34ac

Etapa 2. Colete o valor de Hash da WLC 9800

# show wireless management trustpoint

Trustpoint Name : Jay-9800_WLC_TP
Certificate Info : Available
Certificate Type : SSC
Certificate Hash : d7bde0898799dbfeffd4859108727d3372d3a63d
Private key Info : Available
FIPS suitability : Not Applicable

Etapa 3. Adicione as informações da WLC 9800 na WLC AireOS.

Através da GUI:

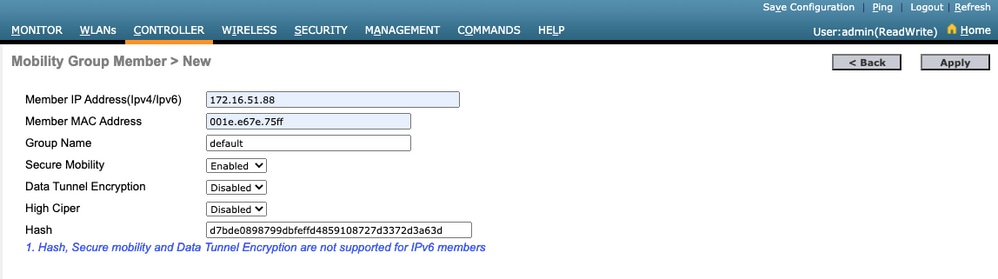

Navegue até CONTROLLER > Mobility Management > Mobility Groups > New.

Insira os valores e clique em Apply.

Observação: o hash só é necessário nos casos em que o 9800 usa um certificado autoassinado, como o C9800-CL. Os dispositivos de hardware têm um certificado SUDI e não precisam de um hash (por exemplo, um 9800-40, 9800-L e assim por diante).

Através do CLI:

>config mobility group member add <9800 mac-address> <9800 WLC-IP> <group-name> encrypt enable
>config mobility group member hash <9800 WLC-IP> <9800 WLC-Hash>
>config mobility group member data-dtls <9800 mac-address> disable

Configuração da WLC 9800

Etapa 1. Colete informações de mobilidade do AireOS.

Através da GUI:

Faça login na GUI do AireOS e navegue até  CONTROLLER > Mobility Management > Mobility Groups  e anote o endereço MAC, o endereço IP e o nome do grupo.

Através do CLI:

>show mobility summary

Mobility Protocol Port........................... 16666
Default Mobility Domain.......................... TEST
Multicast Mode .................................. Disabled
Mobility Domain ID for 802.11r................... 0x6ef9
Mobility Keepalive Interval...................... 10
Mobility Keepalive Count......................... 3
Mobility Group Members Configured................ 2
Mobility Control Message DSCP Value.............. 48

Controllers configured in the Mobility Group

 MAC Address        IP Address         Group Name                 Multicast IP                                     Status
08:96:ad:ac:3b:8f   10.88.173.72         TEST                       0.0.0.0                                          Up

Etapa 2. Adicione as informações do AireOS WLC ao 9800 WLC

Através da GUI:

Navegue até  Configuration > Wireless > Mobility > Peer Configuration > Add

Insira as informações do AireOS WLC.

Observação: na WLC 9800, a criptografia do plano de controle está sempre habilitada, o que significa que você precisa ter a mobilidade segura habilitada no lado do AireOS. No entanto, a criptografia de enlace de dados é opcional. Se você habilitá-lo no lado 9800, habilite-o no AireOS com: config mobility group data-dtls enable

Através do CLI:

# config t
# wireless mobility group member mac-address <peer-mac-address> ip <ip-address> group <group-name>

Verificar

Use esta seção para confirmar se a sua configuração funciona corretamente.

Verificação de WLC AireOS

>show mobility summary

Mobility Protocol Port........................... 16666
Default Mobility Domain.......................... TEST
Multicast Mode .................................. Disabled
Mobility Domain ID for 802.11r................... 0x6ef9
Mobility Keepalive Interval...................... 10
Mobility Keepalive Count......................... 3
Mobility Group Members Configured................ 2
Mobility Control Message DSCP Value.............. 48

Controllers configured in the Mobility Group
 MAC Address        IP Address                                       Group Name                        Multicast IP                                     Status
 00:1e:e6:7e:75:ff  172.16.51.88                                      default                            0.0.0.0                                          Up
 08:96:ad:ac:3b:8f  10.88.173.72                                       TEST                              0.0.0.0                                          Up

Verificação da WLC Catalyst 9800

#show wireless mobility summary
Mobility Summary

Wireless Management VLAN: 2652
Wireless Management IP Address: 172.16.51.88
Mobility Control Message DSCP Value: 48
Mobility Keepalive Interval/Count: 10/3
Mobility Group Name: mb-kcg
Mobility Multicast Ipv4 address: 0.0.0.0
Mobility Multicast Ipv6 address: ::
Mobility MAC Address: 001e.e67e.75ff

Controllers configured in the Mobility Domain:

 IP               Public Ip         Group Name                       Multicast IPv4    Multicast IPv6                                Status                       PMTU
-----------------------------------------------------------------------------------------------------------------------------------------------------------------------
172.16.51.88       N/A               default                           0.0.0.0           ::                                            N/A                          N/A
10.88.173.72      10.88.173.72        TEST                             0.0.0.0           ::                                            Up                           1385

Troubleshoot

Esta seção fornece informações usadas para solucionar problemas da sua configuração.

Para solucionar problemas de implementação do túnel de mobilidade, use estes comandos para depurar o processo:

WLC AireOS

Etapa 1. Ative as depurações de mobilidade.

debug mobility handoff enable
debug mobility error enable
debug mobility dtls error enable
debug mobility dtls event enable
debug mobility pmtu-discovery enable
debug mobility config enable
debug mobility directory enable

Etapa 2. Reproduzir a configuração e verificar a saída

Exemplo de uma criação de túnel de mobilidade bem-sucedida em uma WLC AirOS.

*capwapPingSocketTask: Feb 07 09:53:38.507: Client initiating connection on 172.16.0.5:16667 <-> 172.16.0.21:16667
*capwapPingSocketTask: Feb 07 09:53:38.507: Sending packet to 172.16.0.21:16667
*capwapPingSocketTask: Feb 07 09:53:38.508: Received DTLS packet from mobility peer 172.16.0.21 bytes: 48
*capwapPingSocketTask: Feb 07 09:53:38.508: mm_dtls2_process_data_rcv_msg:1207 rcvBufLen 48 clr_pkt_len 2048 peer ac100015
*capwapPingSocketTask: Feb 07 09:53:38.508: Record    : type=22, epoch=0, seq=0
*capwapPingSocketTask: Feb 07 09:53:38.508:    Hndshk : type=3, len=23 seq=0, frag_off=0, frag_len=23
*capwapPingSocketTask: Feb 07 09:53:38.508: Handshake in progress for link 172.16.0.5:16667 <-> 172.16.0.21:16667
*capwapPingSocketTask: Feb 07 09:53:38.508: Sending packet to 172.16.0.21:16667
*capwapPingSocketTask: Feb 07 09:53:38.508: DTLS consumed packet from mobility peer 172.16.0.21 bytes: 48
!
!<--output-omited-->
!
*capwapPingSocketTask: Feb 07 09:53:38.511: dtls2_cert_verify_callback: Forcing Certificate validation as success
*capwapPingSocketTask: Feb 07 09:53:38.511: Peer certificate verified.
*capwapPingSocketTask: Feb 07 09:53:38.511: Handshake in progress for link 172.16.0.5:16667 <-> 172.16.0.21:16667
*capwapPingSocketTask: Feb 07 09:53:38.511: Nothing to send on link 172.16.0.5:16667 <-> 172.16.0.21:16667
*capwapPingSocketTask: Feb 07 09:53:38.511: DTLS consumed packet from mobility peer 172.16.0.21 bytes: 503
*capwapPingSocketTask: Feb 07 09:53:38.511: Received DTLS packet from mobility peer 172.16.0.21 bytes: 56
*capwapPingSocketTask: Feb 07 09:53:38.511: mm_dtls2_process_data_rcv_msg:1207 rcvBufLen 56 clr_pkt_len 2048 peer ac100015
*capwapPingSocketTask: Feb 07 09:53:38.511: Record    : type=22, epoch=0, seq=6
*capwapPingSocketTask: Feb 07 09:53:38.511:    Hndshk : type=13, len=6 seq=3, frag_off=0, frag_len=6
*capwapPingSocketTask: Feb 07 09:53:38.523: Handshake in progress for link 172.16.0.5:16667 <-> 172.16.0.21:16667
*capwapPingSocketTask: Feb 07 09:53:38.523: Sending packet to 172.16.0.21:16667
*capwapPingSocketTask: Feb 07 09:53:38.523: Sending packet to 172.16.0.21:16667
*capwapPingSocketTask: Feb 07 09:53:38.523: Sending packet to 172.16.0.21:16667
*capwapPingSocketTask: Feb 07 09:53:38.523: Sending packet to 172.16.0.21:16667
*capwapPingSocketTask: Feb 07 09:53:38.523: Sending packet to 172.16.0.21:16667
*capwapPingSocketTask: Feb 07 09:53:38.524: Sending packet to 172.16.0.21:16667
*capwapPingSocketTask: Feb 07 09:53:38.524: Sending packet to 172.16.0.21:16667
*capwapPingSocketTask: Feb 07 09:53:38.524: DTLS consumed packet from mobility peer 172.16.0.21 bytes: 56
*capwapPingSocketTask: Feb 07 09:53:38.527: Received DTLS packet from mobility peer 172.16.0.21 bytes: 91
*capwapPingSocketTask: Feb 07 09:53:38.527: mm_dtls2_process_data_rcv_msg:1207 rcvBufLen 91 clr_pkt_len 2048 peer ac100015
*capwapPingSocketTask: Feb 07 09:53:38.527: Record    : type=20, epoch=0, seq=8
*capwapPingSocketTask: Feb 07 09:53:38.527: Connection established for link 172.16.0.5:16667 <-> 172.16.0.21:16667
*capwapPingSocketTask: Feb 07 09:53:38.527: ciperspec 1
*capwapPingSocketTask: Feb 07 09:53:38.527: Nothing to send on link 172.16.0.5:16667 <-> 172.16.0.21:16667
*capwapPingSocketTask: Feb 07 09:53:38.527: DTLS consumed packet from mobility peer 172.16.0.21 bytes: 91
*mmMobility: Feb 07 09:53:38.527: DTLS Action Result message received
*mmMobility: Feb 07 09:53:38.527:  Key plumb succeeded
*mmMobility: Feb 07 09:53:38.527: mm_dtls2_callback: Connection established with 172.16.0.21:16667
*mmMobility: Feb 07 09:53:38.527: mm_dtls2_db_status_up:895 Connections status up for entry 172.16.0.21:16667
*mmMobility: Feb 07 09:53:38.527: mm_dtls2_callback: DTLS Connection established with 172.16.0.21:16667, Sending update msg to mobility HB

WLC Catalyst 9800

Por padrão, os controladores 9800 registram continuamente as informações do processo sem a necessidade de qualquer procedimento especial de depuração.

Basta conectar-se ao controlador e recuperar os registros associados a qualquer componente sem fio para fins de solução de problemas.

Os registros podem se estender por dias; isso depende de quão ocupado o controlador está.

Para simplificar a análise, extraia os registros com um intervalo de tempo ou para o último número de minutos (o tempo padrão é definido como 10 minutos) e você pode filtrar por endereços IP ou MAC.

Etapa 1. Verifique a hora atual na controladora para que você possa rastrear os logs no tempo de volta até quando o problema ocorreu.

# show clock

Etapa 2. Colete os registros do controlador, caso haja alguma informação no Cisco IOS que possa estar relacionada ao problema.

# show logging

Etapa 3. Colete os rastreamentos de nível de aviso sempre ativo para um endereço específico. Você pode usar o peer móvel IP ou MAC para filtrar.

# show logging profile wireless filter ipv4 to-file bootflash:ra-AAAA.BBBB.CCCC.txt

Esse comando gera logs para os últimos 10 minutos. É possível ajustar esse horário com o comando show logging profile wireless last 1 hour filter mac AAAA.BBBB.CCCC to-file bootflash:ra-AAAA.BBBB.CCCC.txt.

Você pode exibir o conteúdo na sessão ou copiar o arquivo para um servidor TFTP externo.

# more bootflash:always-on-<FILENAME.txt>

or

# copy bootflash:always-on-<FILENAME.txt> tftp://a.b.c.d/path/always-on-<FILENAME.txt>

Rastreamento ativo por rádio

Se os logs sempre ativos não fornecerem informações suficientes para saber quais problemas acionados durante a configuração do túnel, você poderá ativar depurações condicionais e capturar Radio Active (RA) rastreamentos, que fornecem uma atividade de processo mais detalhada.

Etapa 1. Verifique se não há condições de depuração já habilitadas.

# show debugging
IOSXE Conditional Debug Configs:

Conditional Debug Global State: Stop


IOSXE Packet Tracing Configs:




Packet Infra debugs:

Ip Address                                               Port
------------------------------------------------------|----------

Se você vir qualquer condição que não esteja relacionada ao endereço que deseja monitorar, desative-a.

Para remover um endereço específico:

# no debug platform condition feature wireless { mac <aaaa.bbbb.cccc> | ip <a.b.c.d> }

Para remover todas as condições (maneira recomendada):



# clear platform condition all

Etapa 2. Adicione a condição de depuração para um endereço que você deseja monitorar.

# debug platform condition feature wireless ip <a.b.c.d>

Observação: se quiser monitorar mais de um peer de mobilidade ao mesmo tempo, use um debug platform condition feature wireless mac por endereço MAC.

Etapa 3. Peça que a WLC 9800 inicie o monitoramento da atividade de endereço especificada.

# debug platform condition start

Observação: a saída da atividade de mobilidade não é exibida, pois tudo é armazenado em buffer internamente para ser coletado posteriormente.

Etapa 4. Reproduza o problema ou o comportamento que você deseja monitorar.

Etapa 5. Pare as depurações.

# debug platform condition stop

Etapa 6. Colete a saída da atividade de endereço.

# show logging profile wireless filter ipv4 to-file bootflash:ra-AAAA.BBBB.CCCC.txt

Esse comando gera logs para os últimos 10 minutos. É possível ajustar esse tempo com o comando show logging profile wireless last 1 hour filter mac AAAA.BBB.CCCC to-file bootflash:ra-AAAA.BBBB.CCCC.txt.

Você pode copiar o FILENAME.txt a um servidor externo ou exibir a saída diretamente na tela.

Copie o arquivo para um servidor externo:

# copy bootflash:FILENAME.txt tftp://a.b.c.d/ra-FILENAME.txt

Mostre o conteúdo:

# more bootflash:ra-FILENAME.txt

Passo 7. Se você ainda não conseguir encontrar o motivo de uma falha, colete o nível interno de logs.

(Não é necessário depurar o cliente novamente. Use os logs que já foram armazenados internamente, mas colete uma faixa maior deles).

# show logging profile wireless internal filter ipv4 to-file bootflash:raInternal-AAAA.BBBB.CCCC.txt

Você pode copiar o FILENAME.txt a um servidor externo ou exibir a saída diretamente na tela.

Copie o arquivo para um servidor externo:

# copy bootflash:FILENAME.txt tftp://a.b.c.d/ra-FILENAME.txt

Mostre o conteúdo:

# more bootflash:ra-FILENAME.txt

 Etapa 8. Remova as condições de depuração.

# clear platform condition all

Observação: sempre remova as condições de depuração após uma sessão de solução de problemas.

Exemplo de criação bem-sucedida de túnel de mobilidade em uma WLC 9800.

2021/09/28 10:20:50.497612 {mobilityd_R0-0}{1}: [errmsg] [26516]: (info): %MM_NODE_LOG-6-MEMBER_ADDED: Adding Mobility member (IP: IP: 172.16.55.28: default)
2021/09/28 10:20:52.595483 {mobilityd_R0-0}{1}: [mm-client] [26516]: (debug): MAC: 0000.0000.0000 Sending keepalive_data of XID (0) to (ipv4: 172.16.55.28 )
2021/09/28 10:20:52.595610 {mobilityd_R0-0}{1}: [mm-pmtu] [26516]: (debug): Peer IP: 172.16.55.28 PMTU size is 1385 and calculated additional header length is 148
2021/09/28 10:20:52.595628 {mobilityd_R0-0}{1}: [mm-client] [26516]: (debug): MAC: 0000.0000.0000 Sending keepalive_ctrl_req of XID (80578) to (ipv4: 172.16.55.28 )
2021/09/28 10:20:52.595686 {mobilityd_R0-0}{1}: [mm-keepalive] [26516]: (note): Peer IP: 172.16.55.28 keepalive data packet misssed, total missed packet = 1
2021/09/28 10:20:52.595694 {mobilityd_R0-0}{1}: [mm-keepalive] [26516]: (note): Peer IP: 172.16.55.28 keepalive ctrl packet misssed, total missed packet = 1
2021/09/28 10:21:02.596500 {mobilityd_R0-0}{1}: [mm-client] [26516]: (debug): MAC: 0000.0000.0000 Sending keepalive_data of XID (0) to (ipv4: 172.16.55.28 )
2021/09/28 10:21:02.596598 {mobilityd_R0-0}{1}: [mm-keepalive] [26516]: (note): Peer IP: 172.16.55.28 keepalive data packet misssed, total missed packet = 2
2021/09/28 10:21:02.598898 {mobilityd_R0-0}{1}: [mm-client] [26516]: (debug): MAC: 001e.e68c.5dff Received keepalive_data, sub type: 0 of XID (0) from (ipv4: 172.16.55.28 )
2021/09/28 10:21:12.597912 {mobilityd_R0-0}{1}: [mm-client] [26516]: (debug): MAC: 0000.0000.0000 Sending keepalive_data of XID (0) to (ipv4: 172.16.55.28 )
2021/09/28 10:21:12.598009 {mobilityd_R0-0}{1}: [mm-keepalive] [26516]: (note): Peer IP: 172.16.55.28 Data link set state to UP (was DOWN)
2021/09/28 10:21:12.598361 {mobilityd_R0-0}{1}: [errmsg] [26516]: (note): %MM_NODE_LOG-5-KEEP_ALIVE: Mobility Data tunnel to peer IP: 172.16.55.28 changed state to UP

! !<--output-omited--> !

2021/09/28 10:21:22.604098 {mobilityd_R0-0}{1}: [ewlc-infra-evq] [26516]: (debug): DTLS record type: 22, handshake
2021/09/28 10:21:22.604099 {mobilityd_R0-0}{1}: [ewlc-infra-evq] [26516]: (info): DTLS client hello
2021/09/28 10:21:22.611477 {mobilityd_R0-0}{1}: [ewlc-infra-evq] [26516]: (debug): DTLS record type: 22, handshake
2021/09/28 10:21:22.611555 {mobilityd_R0-0}{1}: [ewlc-infra-evq] [26516]: (debug): DTLS record type: 22, handshake
2021/09/28 10:21:22.611608 {mobilityd_R0-0}{1}: [ewlc-infra-evq] [26516]: (debug): DTLS record type: 22, handshake
2021/09/28 10:21:22.611679 {mobilityd_R0-0}{1}: [ewlc-infra-evq] [26516]: (debug): DTLS record type: 22, handshake
2021/09/28 10:21:22.611933 {mobilityd_R0-0}{1}: [mm-dtls] [26516]: (note): Peer IP: 172.16.55.28 Port: 16666, Local IP: 172.16.51.88 Port: 16666 DTLS_SSC_HASH_VERIFY_CB: SSC hash validation success
2021/09/28 10:21:22.612163 {mobilityd_R0-0}{1}: [ewlc-dtls-sessmgr] [26516]: (info): Remote Host: 172.16.55.28[16666] Completed cert verification, status:CERT_VALIDATE_SUCCESS

! !<--output-omited--> !

2021/09/28 10:21:52.603200 {mobilityd_R0-0}{1}: [mm-keepalive] [26516]: (note): Peer IP: 172.16.55.28 Control link set state to UP (was DOWN)
2021/09/28 10:21:52.604109 {mobilityd_R0-0}{1}: [errmsg] [26516]: (note): %MM_NODE_LOG-5-KEEP_ALIVE: Mobility Control tunnel to peer IP: 172.16.55.28 changed state to UP

Captura de pacotes incorporada

Na maioria das vezes, é muito útil verificar pacotes trocados entre WLCs. É especialmente útil filtrar capturas com Access Control Lists (ACLs) para limitar o tráfego capturado.

Este é um modelo de configuração para capturas incorporadas no CLI.

Etapa 1. Crie a ACL de filtro:

conf t
ip access-list extended <ACL_NAME>
10 permit ip host <WLC_IP_ADDR> host <PEER_WLC_IP_ADDR>
20 permit ip host <PEER_WLC_IP_ADDR>host <WLC_IP_ADDR>
end

Etapa 2. Defina os parâmetros de captura:

monitor capture <CAPTURE_NAME> access-list <ACL_NAME> buffer size 10 control-plane both interface <INTERFACE_NAME> both limit duration 300

Observação: selecione a interface de gerenciamento para o parâmetro INTERFACE_NAME

Etapa 3. Inicie a captura:

monitor capture <CAPTURE_NAME> start

Etapa 4. Pare a captura:

monitor capture <CAPTURE_NAME> stop

Etapa 5. Navegue para Troubleshooting > Packet Capture na GUI para coletar o arquivo de captura de pacote.

Cenários comuns de solução de problemas

Os próximos exemplos consistem em túneis formados entre 9800 WLCs.

Controle e caminho de dados inativos devido a problemas de conectividade

Enable Always-On-Logs e Embedded packet captures para fornecer informações adicionais para a solução de problemas:

2021/09/28 09:54:22.490625 {mobilityd_R0-0}{1}: [mm-client] [26516]: (debug): MAC: 0000.0000.0000 Sending keepalive_ctrl_req of XID (80552) to (ipv4: 172.16.55.28 )
2021/09/28 09:54:22.490652 {mobilityd_R0-0}{1}: [mm-keepalive] [26516]: (note): Peer IP: 172.16.55.28 keepalive data packet misssed, total missed packet = 29
2021/09/28 09:54:22.490657 {mobilityd_R0-0}{1}: [mm-keepalive] [26516]: (note): Peer IP: 172.16.55.28 keepalive ctrl packet misssed, total missed packet = 10
2021/09/28 09:54:32.491952 {mobilityd_R0-0}{1}: [mm-client] [26516]: (debug): MAC: 0000.0000.0000 Sending keepalive_data of XID (0) to (ipv4: 172.16.55.28 )
2021/09/28 09:54:32.492127 {mobilityd_R0-0}{1}: [mm-keepalive] [26516]: (note): Peer IP: 172.16.55.28 keepalive data packet misssed, total missed packet = 30

As capturas de pacotes são úteis para confirmar o comportamento.

Observe que a depuração e a WLC mostram que não há resposta aos pings de Controle ou Dados. Um cenário comum mostra que a conectividade IP é permitida, mas as portas 16666 ou 16667 não têm permissão para se comunicar pela rede.

Incompatibilidade de configuração entre WLCs

Nesse caso, confirmamos a conectividade para todas as portas entre as WLCs, mas continuamos a notar falhas de keepalives.

Enable Always-On-Logs e Embedded packet captures para fornecer informações adicionais para a solução de problemas:

2021/09/28 11:34:22.927477 {mobilityd_R0-0}{1}: [mm-client] [26516]: (debug): MAC: 0000.0000.0000 Sending keepalive_data of XID (0) to (ipv4: 172.16.55.28 )
2021/09/28 11:34:22.928025 {mobilityd_R0-0}{1}: [mm-pmtu] [26516]: (debug): Peer IP: 172.16.55.28 PMTU size is 1385 and calculated additional header length is 148
2021/09/28 11:34:22.928043 {mobilityd_R0-0}{1}: [mm-client] [26516]: (debug): MAC: 0000.0000.0000 Sending keepalive_ctrl_req of XID (80704) to (ipv4: 172.16.55.28 )
2021/09/28 11:34:22.928077 {mobilityd_R0-0}{1}: [mm-keepalive] [26516]: (note): Peer IP: 172.16.55.28 keepalive data packet misssed, total missed packet = 8
2021/09/28 11:34:22.928083 {mobilityd_R0-0}{1}: [mm-keepalive] [26516]: (note): Peer IP: 172.16.55.28 keepalive ctrl packet misssed, total missed packet = 3

Os logs internos no par 172.16.55.28 nos ajudam a confirmar a incompatibilidade de configuração

2021/09/28 17:33:22.963 {mobilityd_R0-0}{1}: [mm-keepalive] [27081]: (ERR): Peer IP: 172.16.51.88 Failed to validate endpoint: Invalid argument
2021/09/28 17:33:22.963 {mobilityd_R0-0}{1}: [errmsg] [27081]: (ERR): %MM_NODE_LOG-3-PING_DROPPED: Drop data ping from IP: 172.16.51.88. Failed to validate endpoint

A incompatibilidade de configuração comum inclui: nome de grupo incorreto, incompatibilidade ativada Data Link Encryption e endereço MAC de mobilidade incorreto.

Log de incompatibilidade de grupo:

2021/09/28 17:33:22.963 {mobilityd_R0-0}{1}: [errmsg] [27081]: (ERR): %MM_INFRA_LOG-3-MSG_PROC_FAILED_GROUP_NAME_HASH: Pkt group name hash: 82FE070E6E9A37A543CEBED96DB0388F Peer group name hash: 3018E2A00F10176849AC824E0190AC86 Failed to validate endpoint. reason: Group name hash mismatch.

Log de incompatibilidade de endereços MAC:

2021/09/28 19:09:33.455 {mobilityd_R0-0}{1}: [errmsg] [27081]: (ERR): %MM_INFRA_LOG-3-MSG_PROC_FAILED_MAC_ADDR: Pkt MAC: 001e.e67e.75fa Peer MAC: 001e.e67e.75ff Failed to validate endpoint. reason: MAC address mismatch.

Problemas de handshake DTLS

Esse tipo de problema está relacionado aos estabelecimentos de túnel DTLS entre WLCs. Pode ser que o caminho de dados esteja UP, mas o caminho de controle permaneça DOWN.

Enable Always-On-Logs e Embedded packet captures para fornecer informações adicionais para a solução de problemas:

2021/09/28 19:30:23.534 {mobilityd_R0-0}{1}: [mm-msg] [27081]: (ERR): Peer IP: 172.16.51.88 Port: 16666 DTLS_MSG: DTLS message process failed. Error: Invalid argument
2021/09/28 19:30:23.534 {mobilityd_R0-0}{1}: [errmsg] [27081]: (warn): %MM_NODE_LOG-4-DTLS_HANDSHAKE_FAIL: Mobility DTLS Ctrl handshake failed for 172.16.51.88 HB is down, need to re-initiate DTLS handshake
2021/09/28 19:30:23.534 {mobilityd_R0-0}{1}: [ewlc-capwapmsg-sess] [27081]: (ERR): Source IP:172.16.51.88[16666], DTLS message process failed. length:52

Uso show wireless management trustpoint e show crypto pki trustpoints commands para verificar as informações do certificado.

O cenário de HA SSO

 Se você tiver controladores no par SSO de alta disponibilidade, há um problema importante a ser observado. O endereço MAC de mobilidade não é configurado por padrão e pode fazer com que o túnel de mobilidade fique inativo se ocorrer um failover.

O show wireless mobility summary fornece o MAC de mobilidade atual em uso, mas não é necessariamente configurado. Verifique se a configuração tem o MAC de mobilidade configurado com show run | i Mobilidade

Se o mac de mobilidade não estiver configurado na configuração de execução, ele será alterado no failover para o WLC em standby e isso causará a falha dos túneis de mobilidade.

A solução simples é navegar até a página Configuration > Wireless > Mobility da interface do usuário da Web e pressionar apply. Isso salva o MAC de mobilidade atual na configuração. O MAC então permanece o mesmo após o failover e os túneis de mobilidade são preservados.

Esse problema ocorre principalmente se você fizer a configuração de mobilidade por meio da linha de comando e esquecer de configurar o endereço MAC de mobilidade. A interface de usuário da Web salva automaticamente um endereço MAC de mobilidade quando você aplica as configurações.

Informações Relacionadas

• Configurar o recurso de mobilidade de âncora de WLAN no Catalyst 9800

• Suporte Técnico e Documentação - Cisco Systems
