A página do respingo do controlador do Wireless LAN reorienta o exemplo de configuração

Introdução

Este documento descreve como configurar a característica de redirecionamento da página de abertura nos Controllers de LAN Wireless.

Pré-requisitos

Requisitos

Certifique-se de atender a estes requisitos antes de tentar esta configuração:

• Conhecimento de soluções da Segurança LWAPP

• Conhecimento de como configurar o Cisco Secure ACS

Componentes Utilizados

As informações neste documento são baseadas nestas versões de software e hardware:

• O controlador do Wireless LAN do Cisco 4400 Series (WLC) esse executa a versão de firmware 5.0

• Access point de pouco peso do Cisco 1232 Series (REGAÇO)

• Adaptador de cliente Wireless do Cisco Aironet 802.a/b/g que executa a versão de firmware 4.1

• Server do Cisco Secure ACS que executa a versão 4.1

• Algum servidor de Web externo da terceira

As informações neste documento foram criadas a partir de dispositivos em um ambiente de laboratório específico. Todos os dispositivos utilizados neste documento foram iniciados com uma configuração (padrão) inicial. Se a sua rede estiver ativa, certifique-se de que entende o impacto potencial de qualquer comando.

Convenções

Consulte as Convenções de Dicas Técnicas da Cisco para obter mais informações sobre convenções de documentos.

Informações de Apoio

A Web da página do respingo reorienta é uma característica introduzida com versão 5.0 do controlador do Wireless LAN. Com esta característica, o usuário está reorientado a um página da web particular depois que a autenticação do 802.1x terminou. A reorientação ocorre quando o usuário abre um navegador (configurado com um Home Page de padrão) ou tentativas para alcançar uma URL. Depois que a reorientação ao página da web está completa, o usuário tem o acesso direto à rede.

Você pode especificar a página da reorientação no server do Remote Authentication Dial-In User Service (RADIUS). O servidor Radius deve ser configurado para retornar o par Cisco AV URL-reorienta o atributo RADIUS ao controlador do Wireless LAN em cima da autenticação bem sucedida do 802.1x.

A Web da página do respingo reorienta a característica está disponível somente para os WLAN configurados para o 802.1x ou WPA/WPA2 a Segurança da camada 2.

Instalação de rede

Neste exemplo, Cisco 4404 WLC e um REGAÇO do Cisco 1232 Series são conectados através de um switch de Camada 2. O server do Cisco Secure ACS (que atua como um servidor de raio externo) é conectado igualmente ao mesmo interruptor. Todos os dispositivos estão na mesma sub-rede.

O REGAÇO é registrado inicialmente ao controlador. Você deve criar dois WLAN: um para os usuários do departamento administrativo e o outro para os usuários do departamento de operações. Ambos os uso WPA2/ AES do Sem fio LAN (EAP-FAST é usado para a autenticação). Ambos os WLAN usam a página do respingo reorientam a característica a fim reorientar usuários ao Home Page apropriado URL (em servidores de Web externos).

Este documento utiliza a seguinte configuração de rede:

A próxima seção explica como configurar os dispositivos para esta instalação.

Configurar

Nesta seção, você encontrará informações para configurar os recursos descritos neste documento.

Nota: Use a Command Lookup Tool (somente clientes registrados) para obter mais informações sobre os comandos usados nesta seção.

Termine estas etapas a fim configurar os dispositivos para usar a página do respingo reorientam a característica:

1. Configurar o WLC para a autenticação RADIUS através do server do Cisco Secure ACS.

2. Configurar os WLAN para os departamentos Admin e de operações.

3. Configurar o Cisco Secure ACS para apoiar a página do respingo reorientam a característica.

Etapa 1. Configurar o WLC para a autenticação RADIUS através do server do Cisco Secure ACS.

O WLC precisa de ser configurado a fim enviar as credenciais do usuário a um servidor de raio externo.

Termine estas etapas a fim configurar o WLC para um servidor de raio externo:

1. Escolha a Segurança e a autenticação RADIUS do controlador GUI a fim indicar a página dos servidores de autenticação RADIUS.

2. Clique novo a fim definir um servidor Radius.

3. Defina os parâmetros do servidor Radius nos servidores de autenticação RADIUS > página nova.

   Estes parâmetros incluem:

   • Endereço IP de Um ou Mais Servidores Cisco ICM NT do servidor Radius

   • shared secret

   • número da porta

   • Status de servidor



   Este documento usa o servidor ACS com um endereço IP de Um ou Mais Servidores Cisco ICM NT de 10.77.244.196.

4. Clique em Apply.

Etapa 2. Configurar os WLAN para o departamento Admin e de operações.

Nesta etapa, você configura os dois WLAN (um para o departamento administrativo e o outro para o departamento de operações) que os clientes usarão a fim conectar à rede Wireless.

O WLAN SSID para o departamento administrativo será Admin. O WLAN SSID para o departamento de operações será operações.

Use a autenticação EAP-FAST a fim permitir o WPA2 como o mecanismo de segurança da camada 2 em ambos os WLAN e na política da Web - a Web da página do respingo reorienta a característica como o método de segurança da camada 3.

Termine estas etapas a fim configurar o WLAN e seus parâmetros relacionados:

1. Clique WLAN do GUI do controlador a fim indicar a página WLAN.

   Esta página alista os WLAN que existem no controlador.

2. Clique novo a fim criar um WLAN novo.



3. Dê entrada com o nome WLAN SSID e o nome de perfil no WLAN > página nova.

4. Clique em Apply.

5. Deixe-nos primeiramente criam o WLAN para o departamento administrativo.

   Uma vez que você cria um WLAN novo, o WLAN > edita a página para o WLAN novo aparece. Nesta página, você pode definir os vários parâmetros específicos a este WLAN. Isto inclui políticas gerais, políticas de segurança, políticas de QoS, e parâmetros avançados.

6. Sob políticas gerais, verifique a caixa de verificação de status a fim permitir o WLAN.



7. Clique a ABA de segurança, e clique então a aba da camada 2.

8. Escolha WPA+WPA2 da lista de drop-down da Segurança da camada 2.

   Esta etapa permite a autenticação WPA para o WLAN.

9. Sob os parâmetros WPA+WPA2, verifique as caixas de seleção da política WPA2 e da criptografia de AES.



10. Escolha o 802.1x da lista de drop-down de Mgmt da chave do AUTH. Esta opção permite o WPA2 com autenticação 802.1x/EAP e criptografia de AES para o WLAN.

11. Clique a ABA de segurança da camada 3.

12. Verifique a caixa da política da Web, e clique então a Web da página do respingo reorientam o botão de rádio.

    Esta opção permite a Web da página do respingo reorienta a característica.



13. Clique a aba dos servidores AAA.

14. Sob Authentication Server, escolha o endereço IP do servidor apropriado da lista de drop-down do servidor1.



    Neste exemplo, 10.77.244.196 é usado como o servidor Radius.

15. Clique em Apply.

16. Repita etapas 2 a 15 a fim criar o WLAN para o departamento de operações.

    Os WLAN paginam lista os dois WLAN que você criou.



    Observe que as políticas de segurança incluem a página do respingo reorientam.

Etapa 3. Configurar o Cisco Secure ACS para apoiar a página do respingo reorientam a característica.

A próxima etapa é configurar o servidor Radius para esta característica. O servidor Radius precisa de executar a autenticação EAP-FAST a fim validar as credenciais do cliente, e em cima da autenticação bem sucedida, para reorientar o usuário à URL (no servidor de Web externo) especificada no par Cisco AV URL-reoriente o atributo RADIUS.

Configurar o Cisco Secure ACS para a autenticação EAP-FAST

Nota: Este documento supõe que o controlador do Wireless LAN está adicionado ao Cisco Secure ACS como um cliente de AAA.

Termine estas etapas a fim configurar a autenticação EAP-FAST no servidor Radius:

1. Clique a configuração de sistema do servidor Radius GUI, e escolha-a então escolhem a autenticação global Setup da página da configuração de sistema.



2. Da página de instalação da autenticação global, clique a configuração EAP-FAST a fim ir à página EAP-FAST dos ajustes.



3. Dos ajustes EAP-FAST pagine, verifique a caixa de verificação EAP-FAST reservar a fim permitir EAP-FAST no servidor Radius.



4. Configurar o Active/valores aposentados do chave mestre TTL (tempo ao vivo) como desejado, ou ajuste-os ao valor padrão segundo as indicações deste exemplo.

   O campo de informação de ID da autoridade representa a identidade textual deste servidor ACS, que um utilizador final pode usar para determinar que servidor ACS a ser autenticado contra. Encher-se neste campo é imperativo.

   O campo da mensagem do indicador da inicial do cliente especifica uma mensagem a ser enviada aos usuários que autenticam com um cliente EAP-FAST. O comprimento máximo é 40 caráteres. Um usuário verá a mensagem inicial somente se os suportes ao cliente do utilizador final o indicador.

5. Se você quer o ACS executar o abastecimento anônimo da em-faixa PAC, verifique a caixa de verificação anônima do abastecimento da em-faixa PAC reservar.

6. A opção interna permitida dos métodos determina que métodos de EAP internos podem ser executado dentro do túnel EAP-FAST TLS. Para o abastecimento anônimo da em-faixa, você deve permitir o EAP-GTC e o EAP-MS-CHAP para a compatibilidade retrógrada. Se você seleciona permita o abastecimento anônimo da em-faixa PAC, você deve selecionar EAP-MS-CHAP (fase zero) e EAP-GTC (fase dois).

7. Clique em Submit.

   Nota: Para a informação detalhada e os exemplos sobre como configurar o EAP JEJUE com abastecimento anônimo da Em-faixa PAC e o abastecimento autenticado da Em-faixa, refere a autenticação EAP-FAST com exemplo de configuração dos controladores e do servidor de raio externo do Wireless LAN.

Configurar a base de dados de usuário e defina o atributo RADIUS da URL-reorientação

Este exemplo configura o nome de usuário e senha do cliente Wireless como o usuário1 e o usuário1, respectivamente.

Termine estas etapas a fim criar uma base de dados de usuário:

1. Do ACS GUI na barra de navegação, escolha a instalação de usuário.

2. Crie um Sem fio do novo usuário, e clique-o então adicionam/editam a fim ir à página da edição deste usuário.



3. Da instalação de usuário edite a página, configurar o nome real e a descrição, assim como as configurações de senha, segundo as indicações deste exemplo.

   Este documento usa o base de dados interno ACS para a autenticação de senha.



4. Enrole para baixo a página para alterar os atributos RADIUS.

5. Verifique a caixa de verificação do Cisco-av-pair [009\001].

6. Inscreva estes pares Cisco AV na caixa de edição do Cisco-av-pair [009\001] a fim especificar a URL a que o usuário é reorientado:

   url-redirect=http://10.77.244.196/Admin-Login.html



   Este é o Home Page dos usuários do departamento administrativo.

7. Clique em Submit.

8. Repita este procedimento a fim adicionar User2 (usuário do departamento de operações).

9. Repita etapas 1 com 6 a fim adicionar mais usuários dos usuários do departamento administrativo e do departamento de operações ao base de dados.

   Nota: Os atributos RADIUS podem ser configurados a nível de usuário ou nível do grupo no Cisco Secure ACS.

Verificar

A fim verificar a configuração, associe um cliente de WLANs do departamento administrativo e do departamento de operações a seus WLAN apropriados.

Quando um usuário do departamento administrativo conecta ao Wireless LAN Admin, o usuário está alertado para as credenciais do 802.1x (credenciais EAP-FAST em nosso caso). Uma vez que o usuário fornece as credenciais, o WLC passa aquelas credenciais ao server do Cisco Secure ACS. O server do Cisco Secure ACS valida as credenciais do usuário contra o base de dados, e em cima da autenticação bem sucedida, retorna o atributo da URL-reorientação ao controlador do Wireless LAN. A autenticação está completa nesta fase.

Quando o usuário abre um navegador da Web, o usuário está reorientado ao Home Page URL do departamento administrativo. (Esta URL é retornada ao WLC com o atributo do Cisco-av-pair). Depois que a reorientação, o usuário tem o acesso direto à rede. Estão aqui os screenshots:

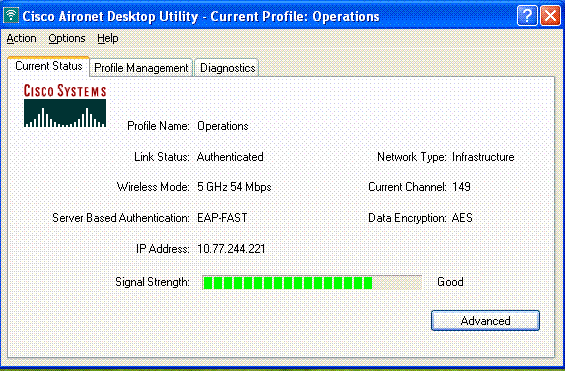

As mesmas sequências de evento ocorrem quando um usuário do departamento de operações conecta às operações WLAN.

Troubleshooting

Esta seção fornece informações que podem ser usadas para o troubleshooting da sua configuração.

Nota: Consulte Informações Importantes sobre Comandos de Depuração antes de usar comandos debug.

Você pode usar os comandos seguintes pesquisar defeitos sua configuração.

• mostre o wlan_id wlan — Indica o estado da Web reorientam características para um WLAN particular.

  Aqui está um exemplo:

  WLAN Identifier.................................. 1
  Profile Name..................................... Admin
  Network Name (SSID).............................. Admin
  ...
  Web Based Authentication......................... Disabled
  Web-Passthrough.................................. Disabled
  Conditional Web Redirect......................... Disabled
  Splash-Page Web Redirect......................... Enabled


• debugar eventos do dot1x permitem — Permite debugar de mensagens de pacote do 802.1x.

  Aqui está um exemplo:

  Fri Feb 29 10:27:16 2008: 00:40:96:ac:dd:05 Sending EAP Request from AAA to
      mobile 00:40:96:ac:dd:05 (EAP Id 16)
  Fri Feb 29 10:27:16 2008: 00:40:96:ac:dd:05 Received EAPOL EAPPKT from
      mobile 00:40:96:ac:dd:05
  Fri Feb 29 10:27:16 2008: 00:40:96:ac:dd:05 Received EAP Response from
      mobile 00:40:96:ac:dd:05 (EAP Id 16, EAP Type 43)
  Fri Feb 29 10:27:16 2008: 00:40:96:ac:dd:05 Processing Access-Challenge for
      mobile 00:40:96:ac:dd:05
  Fri Feb 29 10:27:16 2008: 00:40:96:ac:dd:05 Setting re-auth timeout to 1800
      seconds, got from WLAN config.
  Fri Feb 29 10:27:16 2008: 00:40:96:ac:dd:05 Station 00:40:96:ac:dd:05
      setting dot1x reauth timeout = 1800
  Fri Feb 29 10:27:16 2008: 00:40:96:ac:dd:05 Creating a new PMK Cache Entry
      for station 00:40:96:ac:dd:05 (RSN 2)
  Fri Feb 29 10:27:16 2008: 00:40:96:ac:dd:05 Adding BSSID 00:1c:58:05:e9:cf
      to PMKID cache for station 00:40:96:ac:dd:05
  Fri Feb 29 10:27:16 2008: New PMKID: (16)
  Fri Feb 29 10:27:16 2008:      [0000] 79 ee 88 78 9c 71 41 f0 10 7d 31 ca
      fb fa 8e 3c
  Fri Feb 29 10:27:16 2008: 00:40:96:ac:dd:05 Disabling re-auth since PMK
      lifetime can take care of same.
  Fri Feb 29 10:27:16 2008: 00:40:96:ac:dd:05 Sending EAP-Success to mobile
      00:40:96:ac:dd:05 (EAP Id 17)
  Fri Feb 29 10:27:16 2008: Including PMKID in M1  (16)
  Fri Feb 29 10:27:16 2008:      [0000] 79 ee 88 78 9c 71 41 f0 10 7d 31 ca
      fb fa 8e 3c
  Fri Feb 29 10:27:16 2008: 00:40:96:ac:dd:05 Sending EAPOL-Key Message to
      mobile 00:40:96:ac:dd:05
      state INITPMK (message 1), replay counter 00.00.00.00.00.00.00.00
  Fri Feb 29 10:27:16 2008: 00:40:96:ac:dd:05 Received Auth Success while
      in Authenticating state for mobile 00:40:96:ac:dd:05


• debugar eventos aaa permitem — Permite o resultado do debug de todos os eventos aaa.

  Aqui está um exemplo:

  Thu Feb 28 07:55:18 2008: 00:40:96:ac:dd:05 Successful transmission of
      Authentication Packet (id 103) to 10.77.244.196:1812, proxy state
      00:40:96:ac:dd:05-00:00
  Thu Feb 28 07:55:18 2008: ****Enter processIncomingMessages: response code=11
  Thu Feb 28 07:55:18 2008: ****Enter processRadiusResponse: response code=11
  Thu Feb 28 07:55:18 2008: 00:40:96:ac:dd:05 Access-Challenge received from
      RADIUS server 10.77.244.196 for mobile 00:40:96:ac:dd:05 receiveId = 3
  Thu Feb 28 07:55:18 2008: 00:40:96:ac:dd:05 Successful transmission of
      Authentication Packet (id 104) to 10.77.244.196:1812, proxy state
      00:40:96:ac:dd:05-00:00
  Thu Feb 28 07:55:18 2008: ****Enter processIncomingMessages: response code=2
  Thu Feb 28 07:55:18 2008: ****Enter processRadiusResponse: response code=2
  Thu Feb 28 07:55:18 2008: 00:40:96:ac:dd:05 Access-Accept received from
      RADIUS server 10.77.244.196 for mobile 00:40:96:ac:dd:05 receiveId = 3
  Thu Feb 28 07:55:18 2008: 00:40:96:ac:dd:05 AAA Override Url-Redirect
      'http://10.77.244.196/Admin-login.html' set
  Thu Feb 28 07:55:18 2008: 00:40:96:ac:dd:05 Applying new AAA override for
      station 00:40:96:ac:dd:05
  Thu Feb 28 07:55:18 2008: 00:40:96:ac:dd:05 Override values for station
      00:40:96:ac:dd:05
         source: 4, valid bits: 0x0
         qosLevel: -1, dscp: 0xffffffff, dot1pTag: 0xffffffff, sessionTimeout: -1
         dataAvgC: -1, rTAvgC: -1, dataBurstC: -1, rTimeBurstC: -1
         vlanIfName: '', aclName: '
