Entender a segurança do CUCM por padrão e a operação e solução de problemas do ITL
Contents
Introdução
Este documento descreve o recurso Segurança por padrão (SBD) do Cisco Unified Communications Manager (CUCM) versões 8.0 e posteriores.
Informações de Apoio
O CUCM versão 8.0 e posterior introduz o recurso SBD, que consiste em arquivos de lista de confiança de identidade (ITL) e o serviço de verificação de confiança (TVS).
Cada cluster do CUCM agora usa a segurança baseada em ITL automaticamente. Há uma troca entre segurança e facilidade de uso/facilidade de administração que os administradores devem conhecer antes de fazer determinadas alterações em um cluster do CUCM da versão 8.0.
Este documento serve como um suplemento para os documentos oficiais de Segurança por padrão e fornece informações operacionais e dicas de solução de problemas para ajudar os administradores e facilitar o processo de solução de problemas.
É uma boa ideia familiarizar-se com estes conceitos centrais do SBD: artigo da Wikipédia sobre criptografia de chave assimétrica e artigo da Wikipédia sobre infraestrutura de chave pública.
Visão geral do SBD
Esta seção fornece uma visão geral rápida do que exatamente o SBD oferece. Para obter detalhes técnicos completos de cada função, consulte a seção Informações de detalhes e solução de problemas de SBD.
O SBD fornece estas três funções para telefones IP suportados:
- Autenticação padrão de arquivos transferidos por download via TFTP (configuração, localidade, lista de toque) que usam uma chave de assinatura
- Criptografia opcional de arquivos de configuração TFTP que usam uma chave de assinatura
- Verificação de certificado para conexões HTTPS iniciadas por telefone que usam um armazenamento confiável de certificado remoto no CUCM (TVS)
Este documento fornece uma visão geral de cada uma dessas funções.
Autenticação de Download de TFTP
Quando uma lista de certificados confiáveis (CTL) ou um arquivo ITL está presente, o telefone IP solicita um arquivo de configuração TFTP assinado do servidor TFTP CUCM.
Esse arquivo permite que o telefone verifique se o arquivo de configuração veio de uma fonte confiável. Com arquivos CTL/ITL presentes nos telefones, os arquivos de configuração devem ser assinados por um servidor TFTP confiável.
O arquivo é um texto simples na rede enquanto é transmitido, mas vem com uma assinatura de verificação especial.
O telefone solicita o SEP<MAC Address>.cnf.xml.sgn para receber o arquivo de configuração com a assinatura especial.
Esse arquivo de configuração é assinado pela chave privada TFTP que corresponde ao CallManager.pem na página OS (Operating System [sistema operacional]) Administration Certificate Management.

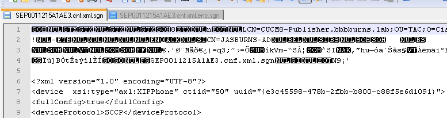

O arquivo assinado tem uma assinatura na parte superior para autenticar o arquivo, mas está em XML de texto sem formatação.
A imagem abaixo mostra que o signatário do arquivo de configuração é CN=CUCM8-Publisher.bbburns.lab, que por sua vez é assinado por CN=JASBURNS-AD.
Isso significa que o telefone precisa verificar a assinatura do CUCM8-Publisher.bbburns.lab em relação ao arquivo ITL antes que este arquivo de configuração seja aceito.
Aqui está um diagrama que mostra como a chave privada é usada junto com uma função de hash Message Digest Algorithm (MD)5 ou Secure Hash Algorithm (SHA)1 para criar o arquivo assinado.
A verificação de assinatura reverte esse processo através do uso da chave pública correspondente para descriptografar o hash. Se os hashes coincidirem, ele mostrará:
- Este arquivo não foi modificado em trânsito.
- Este arquivo vem da parte listada na assinatura, já que qualquer coisa descriptografada com êxito com a chave pública deve ter sido criptografada com a chave privada.
Criptografia de arquivo de configuração TFTP
Se a criptografia de configuração TFTP opcional estiver habilitada no Perfil de segurança do telefone associado, o telefone solicitará um arquivo de configuração criptografado.
Esse arquivo é assinado com a chave privada TFTP e criptografado com uma chave simétrica trocada entre o telefone e o CUCM (consulte o Guia de Segurança do Cisco Unified Communications Manager, Versão 8.5(1) para obter detalhes completos).
Seu conteúdo não pode ser lido com um sniffer de rede a menos que o observer tenha as chaves necessárias.
O telefone solicita o SEP<MAC Address>.cnf.xml.enc.sgn para obter o arquivo criptografado assinado.
O arquivo de configuração criptografado também tem a assinatura no início, mas não há dados de texto simples depois, apenas dados criptografados (caracteres binários truncados neste editor de texto).
A imagem mostra que o signatário é o mesmo do exemplo anterior, portanto, esse signatário deve estar presente no arquivo ITL antes que o telefone aceite o arquivo.
Além disso, as chaves de descriptografia devem estar corretas antes que o telefone possa ler o conteúdo do arquivo.
Serviço de Verificação de Confiança (Verificação Remota de Certificado e Assinatura)
Os telefones IP contêm uma quantidade limitada de memória e também pode haver um grande número de telefones para gerenciar em uma rede.
O CUCM atua como um armazenamento de confiança remoto através da TVS para que um armazenamento de confiança de certificado completo não tenha que ser colocado em cada telefone IP.
Sempre que o telefone não puder verificar uma assinatura ou um certificado através dos arquivos CTL ou ITL, ele solicitará a verificação ao servidor TVS.
Esse armazenamento confiável central é mais fácil de gerenciar do que se estivesse presente em todos os telefones IP.
Informações de Troubleshooting e Detalhes de SBD
Esta seção detalha o processo SBD.
Arquivos e certificados ITL presentes no CUCM
Primeiro, há vários arquivos que devem estar presentes no próprio servidor CUCM. A parte mais importante é o certificado TFTP e a chave privada TFTP.
O certificado TFTP está localizado em OS Administration > Security > Certificate Management > CallManager.pem.
O servidor CUCM usa as chaves privadas e públicas do certificado CallManager.pem para o serviço TFTP (assim como para o serviço Cisco Call Manager (CCM)).
A imagem mostra que o certificado CallManager.pem é emitido para CUCM8-publisher.bbburns.lab e assinado por JASBURNS-AD. Todos os arquivos de configuração TFTP são assinados pela chave privada abaixo.
Todos os telefones podem usar a chave pública TFTP no certificado CallManager.pem para descriptografar qualquer arquivo criptografado com a chave privada TFTP, bem como para verificar qualquer arquivo assinado com a chave privada TFTP.
Além da chave privada do certificado CallManager.pem, o servidor CUCM também armazena um arquivo ITL que é apresentado aos telefones.
O comando show itl mostra o conteúdo completo desse arquivo ITL através do acesso Secure Shell (SSH) ao CLI do SO do servidor CUCM.
Esta seção detalha o arquivo ITL peça por peça, pois ele tem vários componentes importantes que o telefone usa.
A primeira parte são as informações de assinatura. Até mesmo o arquivo ITL é um arquivo assinado. Esta saída mostra que está assinada pela chave privada TFTP associada ao certificado CallManager.pem anterior.
admin:show itl
Length of ITL file: 5438
The ITL File was last modified on Wed Jul 27 10:16:24 EDT 2011
Parse ITL File
----------------
Version: 1.2
HeaderLength: 296 (BYTES)
BYTEPOS TAG LENGTH VALUE
------- --- ------ -----
3 SIGNERID 2 110
4 SIGNERNAME 76 CN=CUCM8-Publisher.bbbburns.lab;
OU=TAC;O=Cisco;L=RTP;ST=North Carolina;C=US
5 SERIALNUMBER 10 21:00:2D:17:00:00:00:00:00:05
6 CANAME 15 CN=JASBURNS-AD
*Signature omitted for brevity*
Cada uma das próximas seções contém sua finalidade dentro de um parâmetro especial Function. A primeira função é o Token de Segurança do Administrador do Sistema. Esta é a assinatura da chave pública TFTP.
ITL Record #:1
----
BYTEPOS TAG LENGTH VALUE
------- --- ------ -----
1 RECORDLENGTH 2 1972
2 DNSNAME 2
3 SUBJECTNAME 76 CN=CUCM8-Publisher.bbbburns.lab;
OU=TAC;O=Cisco;L=RTP;ST=North Carolina;C=US
4 FUNCTION 2 System Administrator Security Token
5 ISSUERNAME 15 CN=JASBURNS-AD
6 SERIALNUMBER 10 21:00:2D:17:00:00:00:00:00:05
7 PUBLICKEY 140
8 SIGNATURE 256
9 CERTIFICATE 1442 0E 1E 28 0E 5B 5D CC 7A 20 29 61 F5
8A DE 30 40 51 5B C4 89 (SHA1 Hash HEX)
This etoken was used to sign the ITL file.
A próxima função é CCM+TFTP. Essa é novamente a chave pública TFTP que serve para autenticar e descriptografar arquivos de configuração TFTP baixados.
ITL Record #:2
----
BYTEPOS TAG LENGTH VALUE
------- --- ------ -----
1 RECORDLENGTH 2 1972
2 DNSNAME 2
3 SUBJECTNAME 76 CN=CUCM8-Publisher.bbbburns.lab;
OU=TAC;O=Cisco;L=RTP;ST=North Carolina;C=US
4 FUNCTION 2 CCM+TFTP
5 ISSUERNAME 15 CN=JASBURNS-AD
6 SERIALNUMBER 10 21:00:2D:17:00:00:00:00:00:05
7 PUBLICKEY 140
8 SIGNATURE 256
9 CERTIFICATE 1442 0E 1E 28 0E 5B 5D CC 7A 20 29 61 F5
8A DE 30 40 51 5B C4 89 (SHA1 Hash HEX)
A próxima função é TVS. Há uma entrada para a chave pública de cada servidor TVS ao qual o telefone se conecta.
Isso permite que o telefone estabeleça uma sessão SSL (Secure Sockets Layer) com o servidor TVS.
ITL Record #:3
----
BYTEPOS TAG LENGTH VALUE
------- --- ------ -----
1 RECORDLENGTH 2 743
2 DNSNAME 2
3 SUBJECTNAME 76 CN=CUCM8-Publisher.bbbburns.lab;
OU=TAC;O=Cisco;L=RTP;ST=North Carolina;C=US
4 FUNCTION 2 TVS
5 ISSUERNAME 76 CN=CUCM8-Publisher.bbbburns.lab;
OU=TAC;O=Cisco;L=RTP;ST=North Carolina;C=US
6 SERIALNUMBER 8 2E:3E:1A:7B:DA:A6:4D:84
7 PUBLICKEY 270
8 SIGNATURE 256
11 CERTHASH 20 C7 E1 D9 7A CC B0 2B C2 A8 B2 90 FB
AA FE 66 5B EC 41 42 5D
12 HASH ALGORITHM 1 SHA-1
A função final incluída no arquivo ITL é a Certificate Authority Proxy Function (CAPF).
Esse certificado permite que os telefones estabeleçam uma conexão segura com o serviço CAPF no servidor CUCM para que o telefone possa instalar ou atualizar um LSC (Locally Significant Certificate).
ITL Record #:4
----
BYTEPOS TAG LENGTH VALUE
------- --- ------ -----
1 RECORDLENGTH 2 455
2 DNSNAME 2
3 SUBJECTNAME 61 CN=CAPF-9c4cba7d;
OU=TAC;O=Cisco;L=RTP;ST=North Carolina;C=US
4 FUNCTION 2 CAPF
5 ISSUERNAME 61 CN=CAPF-9c4cba7d;
OU=TAC;O=Cisco;L=RTP;ST=North Carolina;C=US
6 SERIALNUMBER 8 0A:DC:6E:77:42:91:4A:53
7 PUBLICKEY 140
8 SIGNATURE 128
11 CERTHASH 20 C7 3D EA 77 94 5E 06 14 D2 90 B1
A1 43 7B 69 84 1D 2D 85 2E
12 HASH ALGORITHM 1 SHA-1
The ITL file was verified successfully.
A próxima seção aborda exatamente o que acontece quando um telefone é inicializado.
Downloads de telefone ITL e arquivo de configuração
Depois que o telefone é inicializado e obtém um endereço IP, bem como o endereço de um servidor TFTP, ele solicita primeiro os arquivos CTL e ITL.
Esta captura de pacote mostra uma solicitação de telefone para o arquivo ITL. Se você filtrar por tftp.opcode == 1, verá todas as solicitações de leitura TFTP do telefone:
Como o telefone recebeu arquivos CTL e ITL do TFTP com êxito, o telefone solicita um arquivo de configuração assinado.
Os registros do console do telefone que mostram esse comportamento estão disponíveis na interface da Web do telefone:
Primeiro, o telefone solicita um arquivo CTL, que é bem-sucedido:
837: NOT 09:13:17.561856 SECD: tlRequestFile: Request CTLSEP0011215A1AE3.tlv
846: NOT 09:13:17.670439 TFTP: [27]:Requesting CTLSEP0011215A1AE3.tlv from
14 . 48 . 44 . 80
847: NOT 09:13:17.685264 TFTP: [27]:Finished --> rcvd 4762 bytes
Em seguida, o telefone também solicita um arquivo ITL:
868: NOT 09:13:17.860613 TFTP: [28]:Requesting ITLSEP0011215A1AE3.tlv from
14 . 48 . 44 . 80
869: NOT 09:13:17.875059 TFTP: [28]:Finished --> rcvd 5438 bytes
O telefone verifica o ITL e o arquivo de configuração
Após o download do arquivo ITL, ele deve ser verificado. Há vários estados em que um telefone pode estar neste ponto, portanto, este documento abrange todos eles.
- O telefone não tem arquivo CTL ou ITL presente ou o ITL está em branco devido ao parâmetro Preparar Cluster para Reversão para Pré-8.0. nesse estado, o telefone confia cegamente no próximo arquivo CTL ou ITL baixado e usa essa assinatura daqui em diante.
- O telefone já tem uma lista de certificados confiáveis, mas não tem ITL. Nesse estado, o telefone só confia em um ITL se puder ser verificado pela função CCM+TFTP no arquivo CTL.
- O telefone já tem uma CTL e um arquivo ITL. Nesse estado, o telefone verifica se os arquivos baixados recentemente correspondem à assinatura no servidor CTL, ITL ou TVS.
Este é um fluxograma que descreve como o telefone verifica arquivos assinados e certificados HTTPS:
Nesse caso, o telefone é capaz de verificar a assinatura nos arquivos ITL e CTL. O telefone já tem uma CTL e ITL, então ele simplesmente verificou e encontrou a assinatura correta.
877: NOT 09:13:17.925249 SECD: validate_file_envelope:
File sign verify SUCCESS; header length <296>
Como o telefone baixou os arquivos CTL e ITL, a partir deste ponto, SOMENTE solicita arquivos de configuração assinados.
Isso ilustra que a lógica do telefone é determinar se o servidor TFTP é seguro, com base na presença de CTL e ITL, e solicitar um arquivo assinado:
917: NOT 09:13:18.433411 tftpClient: tftp request rcv'd from /usr/tmp/tftp,
srcFile = SEP0011215A1AE3.cnf.xml, dstFile = /usr/ram/SEP0011215A1AE3.cnf.xml
max size = 550001
918: NOT 09:13:18.457949 tftpClient: auth server - tftpList[0] = ::ffff:
14 . 48 . 44 . 80
919: NOT 09:13:18.458937 tftpClient: look up server - 0
920: NOT 09:13:18.462479 SECD: lookupCTL: TFTP SRVR secure
921: NOT 09:13:18.466658 tftpClient: secVal = 0x9 922: NOT 09:13:18.467762
tftpClient: ::ffff:14 . 48 . 44 . 80 is a secure server
923: NOT 09:13:18.468614 tftpClient: retval = SRVR_SECURE
924: NOT 09:13:18.469485 tftpClient: Secure file requested
925: NOT 09:13:18.471217 tftpClient: authenticated file approved - add .sgn
-- SEP0011215A1AE3.cnf.xml.sgn
926: NOT 09:13:18.540562 TFTP: [10]:Requesting SEP0011215A1AE3.cnf.xml.sgn
from 14 . 48 . 44 . 80 with size limit of 550001
927: NOT 09:13:18.559326 TFTP: [10]:Finished --> rcvd 7652 bytes
Após o download do arquivo de configuração assinado, o telefone deve autenticá-lo na Função para CCM+TFTP dentro do ITL:
937: NOT 09:13:18.656906 SECD: verifyFile: verify SUCCESS
</usr/ram/SEP0011215A1AE3.cnf.xml>
Telefone Contatos TVS para certificado desconhecido
O arquivo ITL fornece uma função TVS que contém o certificado do serviço TVS que é executado na porta TCP 2445 do servidor CUCM.
A TVS é executada em todos os servidores onde o serviço CallManager está ativado. O serviço CUCM TFTP usa o grupo configurado do CallManager para criar uma lista de servidores TVS que o telefone deve contatar no arquivo de configuração do telefone.
Alguns laboratórios usam apenas um único servidor CUCM. Em um cluster CUCM de vários nós, pode haver até três entradas de TVS para um telefone, uma para cada CUCM no grupo CUCM do telefone.
Este exemplo mostra o que acontece quando o botão Directories no telefone IP é pressionado. A URL de diretórios está configurada para HTTPS, de modo que o telefone é apresentado com o certificado Web Tomcat do servidor de diretórios.
Este certificado Web Tomcat (tomcat.pem na Administração do SO) não está carregado no telefone, portanto, o telefone deve entrar em contato com a TVS para autenticar o certificado.
Consulte o diagrama anterior Visão geral da TVS para obter uma descrição da interação. Aqui está a perspectiva de registro do console do telefone:
Primeiro, você encontrará a URL do Diretório:
1184: NOT 15:20:55.219275 JVM: Startup Module Loader|cip.dir.TandunDirectories:
? - Directory url https://14 . 48 . 44 . 80:8443/ccmcip/xmldirectory.jsp
Esta é uma sessão HTTP segura SSL/Transport Layer Security (TLS) que requer verificação.
1205: NOT 15:20:59.404971 SECD: clpSetupSsl: Trying to connect to IPV4, IP:
14 . 48 . 44 . 80, Port : 8443
1206: NOT 15:20:59.406896 SECD: clpSetupSsl: TCP connect() waiting,
<14 . 48 . 44 . 80> c:8 s:9 port: 8443
1207: NOT 15:20:59.408136 SECD: clpSetupSsl: TCP connected,
<14 . 48 . 44 . 80> c:8 s:9
1208: NOT 15:20:59.409393 SECD: clpSetupSsl: start SSL/TLS handshake,
<14 . 48 . 44 . 80> c:8 s:9
1209: NOT 15:20:59.423386 SECD: srvr_cert_vfy: Server Certificate
Validation needs to be done
O telefone primeiro verifica se o certificado apresentado pelo servidor SSL/TLS está presente na lista de certificados confiáveis. Em seguida, o telefone verifica as Funções no arquivo ITL para ver se encontra uma correspondência.
Essa mensagem de erro diz "HTTPS cert not in CTL" (Certificado HTTPS ausente da lista de certificados confiáveis), o que significa que "essa certificação não pode ser encontrada na lista de certificados confiáveis ou no ITL".
1213: NOT 15:20:59.429176 SECD: findByCertAndRoleInTL: Searching TL from CTL file
1214: NOT 15:20:59.430315 SECD: findByCertAndRoleInTL: Searching TL from ITL file
1215: ERR 15:20:59.431314 SECD: EROR:https_cert_vfy: HTTPS cert not in CTL,
<14 . 48 . 44 . 80>
Depois que o conteúdo direto do arquivo CTL e ITL for verificado para o certificado, a próxima coisa que o telefone verifica é o cache TVS.
Isso é feito para reduzir o tráfego de rede se o telefone tiver solicitado recentemente o mesmo certificado ao servidor TVS.
Se o certificado HTTPS não for encontrado no cache do telefone, você poderá fazer uma conexão TCP com o próprio servidor TVS.
1220: NOT 15:20:59.444517 SECD: processTvsClntReq: TVS Certificate
Authentication request
1221: NOT 15:20:59.445507 SECD: lookupAuthCertTvsCacheEntry: No matching
entry found at cache
1222: NOT 15:20:59.446518 SECD: processTvsClntReq: No server sock exists,
must be created
1223: NOT 15:20:59.451378 SECD: secReq_initClient: clnt sock fd 11 bound
to </tmp/secClnt_secd>
1224: NOT 15:20:59.457643 SECD: getTvsServerInfo: Phone in IPv4 only mode
1225: NOT 15:20:59.458706 SECD: getTvsServerInfo: Retreiving IPv4 address
1230: NOT 15:20:59.472628 SECD: connectToTvsServer: Successfully started
a TLS connection establishment to the TVS server: IP:14 . 48 . 44 . 80, port:2445
(default); Waiting for it to get connected.
Lembre-se de que a conexão com a própria TVS é SSL/TLS (HTTP seguro ou HTTPS), portanto, também é um certificado que precisa ser autenticado contra a CTL para ITL.
Se tudo correr corretamente, o certificado do servidor TVS é encontrado na função TVS do arquivo ITL. Consulte #3 de registro ITL no arquivo ITL do exemplo anterior.
1244: NOT 15:20:59.529938 SECD: srvr_cert_vfy: Server Certificate Validation
needs to be done
1245: NOT 15:20:59.533412 SECD: findByIssuerAndSerialAndRoleInTL:
Searching TL from CTL file
1246: NOT 15:20:59.534936 SECD: findByIssuerAndSerialAndRoleInTL:
Searching TL from ITL file
1247: NOT 15:20:59.537359 SECD: verifyCertWithHashFromTL: cert hash and
hash in TL MATCH
1248: NOT 15:20:59.538726 SECD: tvs_cert_vfy: TVS cert verified with hash
from TL, <14 . 48 . 44 . 80>
Sucesso! O telefone agora tem uma conexão segura com o servidor TVS. O próximo passo é perguntar ao servidor TVS "Olá, eu confio neste certificado de servidor de Diretórios?"
Este exemplo mostra a resposta para essa pergunta - uma resposta de 0, que significa sucesso (sem erro).
1264: NOT 15:20:59.789738 SECD: sendTvsClientReqToSrvr: Authenticate
Certificate : request sent to TVS server - waiting for response
1273: NOT 15:20:59.825648 SECD: processTvsSrvrResponse: Authentication Response
received, status : 0
Como há uma resposta bem-sucedida do TVS, os resultados desse certificado são salvos no cache.
Isso significa que, se você pressionar o botão Directories novamente dentro dos próximos 86.400 segundos, você não precisa entrar em contato com o servidor TVS para verificar o certificado. Você pode simplesmente acessar o cache local.
1279: NOT 15:20:59.837086 SECD: saveCertToTvsCache: Saving certificate
in TVS cache with default time-to-live value: 86400 seconds
1287: ERR 15:20:59.859993 SECD: Authenticated the HTTPS conn via TVS
Finalmente, você verifica se a conexão com o servidor de diretórios foi bem-sucedida.
1302: ERR 15:21:01.959700 JVM: Startup Module Loader|cip.http.ae:?
- listener.httpSucceed: https://14 . 48 . 44 . 80:8443/ccmcip/
xmldirectoryinput.jsp?name=SEP0011215A1AE3
Aqui está um exemplo do que acontece no servidor CUCM onde a TVS é executada. Você pode coletar logs do TVS com o Cisco Unified Real-Time Monitoring Tool (RTMT).
Os registros do CUCM TVS mostram que você faz um handshake SSL com o telefone, o telefone pergunta ao TVS sobre o certificado Tomcat e o TVS responde para indicar que o certificado é correspondido no armazenamento de certificados TVS.
15:21:01.954 | debug 14 . 48 . 44 . 202: tvsSSLHandShake Session ciphers - AES256-SHA
15:21:01.954 | debug TLS HS Done for ph_conn .
15:21:02.010 | debug MsgType : TVS_MSG_CERT_VERIFICATION_REQ
15:21:02.011 | debug tvsGetIssuerNameFromX509 - issuerName : CN=CUCM8-
Publisher.bbbburns.lab;OU=TAC;O=Cisco;L=RTP;ST=North Carolina;C=US and Length: 75
15:21:02.011 | debug CertificateDBCache::getCertificateInformation -
Certificate compare return =0
15:21:02.011 | debug CertificateDBCache::getCertificateInformation -
Certificate found and equal
15:21:02.011 | debug MsgType : TVS_MSG_CERT_VERIFICATION_RES
O armazenamento de certificados TVS é uma lista de todos os certificados contidos na página da Web Administração de SO > Gerenciamento de Certificados.
Verifique manualmente se o telefone ITL corresponde ao CUCM ITL
Um equívoco comum visto durante a solução de problemas diz respeito à tendência de excluir o arquivo ITL com a esperança de que ele resolva um problema de verificação de arquivo.
Às vezes, a exclusão do arquivo ITL é necessária, mas o arquivo ITL só precisa ser excluído quando TODAS essas condições forem atendidas.
- A assinatura do arquivo ITL no telefone não corresponde à assinatura do arquivo ITL no servidor CM TFTP.
- A assinatura da TVS no arquivo ITL não corresponde ao certificado apresentado pela TVS.
- O telefone exibe "Verification Failed" (Falha na verificação) quando tenta baixar o arquivo ITL ou os arquivos de configuração.
- Não existe backup da chave privada TFTP antiga.
Veja como você verifica as duas primeiras condições.
Primeiro, você pode comparar a soma de verificação do arquivo ITL presente no CUCM com o arquivo ITL de soma de verificação do telefone.
No momento, não há como examinar a soma MD5do arquivo ITL no CUCM a partir do próprio CUCM até que você execute uma versão com a correção para este ID de bug Cisco CSCto60209.
Nesse ínterim, execute-o com seus programas favoritos de GUI ou CLI:
jasburns@jasburns-gentoo /data/trace/jasburns/certs/SBD $ tftp 14 . 48 . 44 . 80
tftp> get ITLSEP0011215A1AE3.tlv
Received 5438 bytes in 0.0 seconds
tftp> quit
jasburns@jasburns-gentoo /data/trace/jasburns/certs/SBD $ md5sum
ITLSEP0011215A1AE3.tlv
b61910bb01d8d3a1c1b36526cc9f2ddc ITLSEP0011215A1AE3.tlv
Isso mostra que a soma MD5do arquivo ITL no CUCM é b61910bb01d8d3a1c1b36526cc9f2ddc.
Agora você pode olhar para o próprio telefone para determinar o hash do arquivo ITL carregado lá: Configurações > Configuração de segurança > Lista de confiança.
Isso mostra que as MD5sums coincidem. Isso significa que o arquivo ITL no telefone corresponde ao arquivo no CUCM, portanto, ele não precisa ser excluído.
Se ele COINCIDIR, você precisará ir para a próxima operação - determinar se o certificado TVS no ITL corresponde ou não ao certificado apresentado pelo TVS. Esta operação é um pouco mais envolvida.
Primeiro, observe a captura de pacotes do telefone que se conecta ao servidor TVS na porta TCP 2445.
Clique com o botão direito do mouse em qualquer pacote neste fluxo no Wireshark, clique em Decode As e selecione SSL. Localize o Certificado de Servidor que se parece com este:
Examine o certificado TVS contido no arquivo ITL anterior. Em seguida, você verá uma entrada com o número de série 2E3E1A7BDAA64D84.
admin:show itl
ITL Record #:3
----
BYTEPOS TAG LENGTH VALUE
------- --- ------ -----
1 RECORDLENGTH 2 743
2 DNSNAME 2
3 SUBJECTNAME 76 CN=CUCM8-Publisher.bbbburns.lab;
OU=TAC;O=Cisco;L=RTP;ST=North Carolina;C=US
4 FUNCTION 2 TVS
5 ISSUERNAME 76 CN=CUCM8-Publisher.bbbburns.lab;
OU=TAC;O=Cisco;L=RTP;ST=North Carolina;C=US
6 SERIALNUMBER 8 2E:3E:1A:7B:DA:A6:4D:84
Êxito, o TVS.pem dentro do arquivo ITL corresponde ao certificado TVS apresentado na rede. Não é necessário excluir o ITL, e a TVS apresenta o certificado correto.
Se a autenticação do arquivo ainda falhar, verifique o restante do fluxograma anterior.
Restrições e interações
Regenerar certificados / Recriar um cluster / Expiração do certificado
O certificado mais importante agora é o certificado CallManager.pem. Esta chave privada de certificado é usada para assinar todos os arquivos de configuração TFTP, que incluem o arquivo ITL.
Se o arquivo CallManager.pem for gerado novamente, um novo certificado CCM+TFTP será gerado com uma nova chave privada. Além disso, o arquivo ITL agora está assinado por esta nova chave CCM+TFTP.
Após regenerar CallManager.pem e reiniciar o serviço TVS e TFTP, isso acontece quando um telefone é inicializado.
- O telefone tenta baixar o novo arquivo ITL assinado pelo novo CCM+TFTP do servidor TFTP. O telefone tem apenas o arquivo ITL antigo neste ponto, e as novas chaves não estão no arquivo ITL presente no telefone.
- Como o telefone não conseguiu localizar a nova assinatura CCM+TFTP no ITL antigo, ele tenta entrar em contato com o serviço TVS.
- Quando o telefone entra em contato com a TVS, o servidor CUCM que executa a TVS tem o novo certificado CallManager.pem no armazenamento de certificados do SO.
- O servidor TVS retorna êxito e o telefone carrega o novo arquivo ITL na memória.
- O telefone agora tenta baixar um arquivo de configuração, que foi assinado pela nova chave CallManager.pem.
- Como o novo ITL foi carregado, o arquivo de configuração recém-assinado é verificado com êxito pelo ITL na memória.
Pontos principais:
- Nunca gere novamente os certificados CallManager.pem e TVS.pem ao mesmo tempo.
- Se TVS.pem ou CallManager.pem for gerado novamente, TVS e TFTP devem ser reiniciados e os telefones redefinidos para obter os novos arquivos ITL.
- As versões mais recentes do CUCM tratam esse telefone redefinido automaticamente e avisam o usuário no momento da regeneração do certificado.
- Se houver mais de um servidor TVS (mais de um servidor no Grupo CallManager), os servidores adicionais poderão autenticar o novo certificado CallManager.pem.
Mover telefones entre clusters
Ao mover telefones de um cluster para outro com ITLs instalados, a Chave Privada ITL e TFTP deve ser levada em conta.
Qualquer novo arquivo de configuração apresentado ao telefone DEVE corresponder a uma assinatura na CTL, ITL ou uma assinatura no serviço de TVS atual do telefone.
Este documento explica como garantir que o novo arquivo ITL de cluster e os arquivos de configuração sejam confiáveis pelo arquivo ITL atual no telefone. https://supportforums.cisco.com/docs/DOC-15799.
Backup E Restauração
O backup do certificado CallManager.pem e da chave privada é feito por meio do Sistema de Recuperação de Desastres (DRS). Se um servidor TFTP for recriado, ELE DEVERÁ ser restaurado do backup para que a chave privada possa ser restaurada.
Sem a chave privada CallManager.pem no servidor, os telefones com ITLs atuais que usam a chave antiga não confiam em arquivos de configuração assinados.
Se um cluster for reconstruído e não for restaurado do backup, será exatamente como o documento "Movendo telefones entre clusters". Isso ocorre porque um cluster com uma nova chave é um cluster diferente no que diz respeito aos telefones.
Há um defeito grave associado ao backup e à restauração. Se um cluster for susceptível ao bug da Cisco ID CSCtn50405, os backups de DRS não conterão o certificado CallManager.pem.
Isso faz com que qualquer servidor restaurado a partir deste backup gere arquivos ITL corrompidos até que um novo CallManager.pem seja gerado.
Se não houver outros servidores TFTP funcionais que não passaram pela operação de backup e restauração, isso possivelmente significa que todos os arquivos ITL precisam ser excluídos dos telefones.
Para verificar se o arquivo CallManager.pem precisa ser gerado novamente, insira o comando show itl seguido por:
run sql select c.subjectname, c.serialnumber, c.ipv4address, t.name from
certificate as c, certificatetrustrolemap as r, typetrustrole as t where c.pkid =
r.fkcertificate and t.enum = r.tktrustrole
Na saída de ITL, os principais erros a serem procurados são:
This etoken was not used to sign the ITL file.
e
Verification of the ITL file failed.
Error parsing the ITL file!!
A consulta SQL (Structured Query Language) anterior procura os certificados que têm a função de "Autenticação e Autorização".
O certificado CallManager.pem na consulta de banco de dados anterior que tem a função de Autenticação e Autorização também deve estar presente na página da Web Gerenciamento de Certificados de Administração de SO.
Se o defeito anterior for encontrado, há uma incompatibilidade entre os certificados CallManager.pem na consulta e na página da Web do SO.
Alterar Nomes de Host ou Nomes de Domínio
Se você alterar o nome de host ou o nome de domínio de um servidor CUCM, ele regenerará todos os certificados de uma vez nesse servidor. A seção de regeneração de certificado explicou que a regeneração de TVS.pem e CallManager.pem é uma "coisa ruim".
Há alguns cenários em que uma alteração de nome de host falha e outros em que ela funciona sem problemas. Esta seção aborda todos eles e os vincula de volta ao que você já sabe sobre TVS e ITL neste documento.
Cluster de nó único com apenas ITL (tenha cuidado, isso é interrompido sem preparação)
- Com um servidor Business Edition ou uma implantação somente de editor, o CallManager.pem e o TVS.pem são regenerados ao mesmo tempo quando você altera os nomes de host.
- Se o nome do host for alterado em um cluster de nó único sem usar primeiro o parâmetro Rollback Enterprise abordado aqui, os telefones não poderão verificar o novo arquivo ITL ou os arquivos de configuração em relação ao arquivo ITL atual.
- Os telefones não podem se conectar ao TVS porque o certificado TVS também não é mais confiável.
- Os telefones exibem um erro sobre "Falha na verificação da lista de confiança", nenhuma alteração de configuração nova entra em vigor e URLs de serviço seguro falham.
- A única solução se a precaução na etapa 2 não for tomada primeiro é excluir manualmente o ITL de todos os telefones.
Cluster de nó único com CTL e ITL (pode ser temporariamente interrompido, mas facilmente corrigido)
- Depois de executar a renomeação de servidores, execute novamente o cliente CTL. Isso coloca o novo certificado CallManager.pem no arquivo CTL que o telefone baixa.
- Novos arquivos de configuração, que incluem os novos arquivos ITL, podem ser confiáveis com base na função CCM+TFTP no arquivo CTL.
- Isso funciona porque o arquivo CTL atualizado é confiável com base em uma chave privada USB eToken que permanece a mesma.
Cluster de vários nós com apenas ITL (isso geralmente funciona, mas pode ser permanentemente interrompido se feito rapidamente)
- Como um cluster de vários nós tem vários servidores TVS, qualquer servidor pode ter seus certificados regenerados sem problemas. Quando é apresentada ao telefone esta nova assinatura desconhecida, ele pede a outro dos servidores TVS para verificar o novo certificado do servidor.
- Há dois problemas principais que podem fazer com que isso falhe:
- Se todos os servidores forem renomeados e reinicializados ao mesmo tempo, nenhum dos servidores TVS estará acessível com certificados conhecidos quando os servidores e telefones voltarem a funcionar.
- Se um telefone tiver apenas um único servidor no Grupo CallManager, os servidores de TVS adicionais não farão diferença. Consulte o cenário "Cluster de nó único" para resolver isso ou adicione outro servidor ao grupo CallManager do telefone.
Cluster de vários nós com CTL e ITL (não pode ser permanentemente interrompido)
- Depois de percorrer as renomeações, o serviço TVS autentica os novos certificados.
- Mesmo que todos os servidores TVS estejam indisponíveis por algum motivo, o cliente CTL ainda pode ser usado para atualizar os telefones com os novos certificados CCM+TFTP do CallManager.pem.
TFTP centralizado
Quando um telefone com um ITL é inicializado, ele solicita estes arquivos: CTLSEP<MAC Address>.tlv, ITLSEP<MAC Address>.tlv e SEP<MAC Address>.cnf.xml.sgn.
Se o telefone não conseguir localizar esses arquivos, ele solicitará o ITLFile.tlv e o CTLFile.tlv, que um servidor TFTP centralizado fornece a qualquer telefone que o solicite.
Com o TFTP centralizado, há um único cluster TFTP que aponta para vários outros subclusters.
Geralmente, isso é feito porque os telefones em vários clusters CUCM compartilham o mesmo escopo de DHCP e, portanto, devem ter o mesmo servidor de TFTP DHCP Opção 150.
Todos os telefones IP apontam para o cluster TFTP central, mesmo que se registrem em outros clusters. Esse servidor TFTP central consulta os servidores TFTP remotos sempre que recebe uma solicitação de um arquivo que não pode encontrar.
Devido a essa operação, o TFTP centralizado funciona apenas em um ambiente homogêneo de ITL.
Todos os servidores devem executar o CUCM versão 8.x ou posterior, ou todos os servidores devem executar versões anteriores à versão 8.x.
Se um ITLFile.tlv for apresentado a partir do servidor TFTP centralizado, os telefones não confiam em nenhum arquivo do servidor TFTP remoto porque as assinaturas não correspondem.
Isto acontece numa mistura heterogênea. Em uma combinação homogênea, o telefone solicita o ITLSEP<MAC>.tlv que é extraído do cluster remoto correto.
Em um ambiente heterogêneo com uma combinação de clusters de versões anteriores à 8.x e 8.x, o "Prepare Cluster for Rollback to Pre 8.0" deve ser ativado no cluster da Versão 8.x, conforme descrito no bug da Cisco ID CSCto87262 .
Configure os "Parâmetros de URL do telefone seguro" com HTTP em vez de HTTPS. Isso efetivamente desativa as funções ITL no telefone.
Perguntas mais freqüentes
Posso desligar o SBD?
Você só pode desativar o SBD se o SBD e o ITL estiverem funcionando no momento.
O SBD pode ser desabilitado temporariamente em telefones com o parâmetro empresarial "Prepare Cluster for Rollback to pre 8.0" e configurando os "Parâmetros de URL de telefone seguro" com HTTP em vez de HTTPS.
Quando você define o parâmetro Rollback, ele cria um arquivo ITL assinado com entradas de função em branco.
O arquivo ITL "vazio" ainda está assinado, portanto, o cluster deve estar em um estado de segurança totalmente funcional para que este parâmetro possa ser habilitado.
Depois que esse parâmetro é habilitado e o novo arquivo ITL com entradas em branco é baixado e verificado, os telefones aceitam qualquer arquivo de configuração, não importa quem o tenha assinado.
Não é recomendável deixar o cluster nesse estado, pois nenhuma das três funções mencionadas anteriormente (arquivos de configuração autenticados, arquivos de configuração criptografados e URLs HTTPS) está disponível.
Posso facilmente excluir o arquivo ITL de todos os telefones quando o CallManager.pem for perdido?
Atualmente, não há nenhum método para excluir todos os ITLs de um telefone fornecido remotamente pela Cisco. É por isso que os procedimentos e interações descritos neste documento são tão importantes para levar em conta.
No momento, há um aprimoramento não resolvido para o bug da Cisco ID CSCto47052 que solicita essa funcionalidade, mas ainda não foi implementado.
Nesse meio tempo, um novo recurso foi adicionado através do bug da Cisco ID CSCts01319 que possivelmente permite que o Cisco Technical Assistance Center (TAC) reverta para o ITL previamente confiável se ainda estiver disponível no servidor.
Isso só funciona em certas instâncias em que o cluster está em uma versão com essa correção de defeito e em que o ITL anterior existe em um backup armazenado em um local especial no servidor.
Veja o defeito para ver se a sua versão tem a correção. Entre em contato com o TAC da Cisco para executar o procedimento de recuperação potencial explicado no defeito.
Se o procedimento anterior não estiver disponível, os botões do telefone deverão ser pressionados manualmente no telefone para excluir o arquivo ITL. Esse é o dilema entre segurança e facilidade de administração. Para que o arquivo ITL seja realmente seguro, ele não deve ser facilmente removido remotamente.
Mesmo com botões com script pressionados com objetos XML do protocolo SOAP, o ITL não pode ser removido remotamente.
Isso ocorre porque, neste ponto, o acesso TVS (e, portanto, o acesso à URL de autenticação segura para validar objetos de botão SOAP XML recebidos) não está funcionando.
Se a URL de autenticação não estiver configurada como segura, é possível fazer o script das teclas para excluir um ITL, mas esse script não está disponível na Cisco.
Outros métodos para fazer o script de pressionamentos de chave remotos sem usar o URL de autenticação estão possivelmente disponíveis de terceiros, mas esses aplicativos não são fornecidos pela Cisco.
O método usado com mais frequência para excluir o ITL é uma transmissão de e-mail para todos os usuários do telefone que os instrui sobre a sequência de teclas.
Se o acesso às configurações estiver definido como Restricted ou Disabled, o telefone precisará ser redefinido de fábrica, pois os usuários não têm acesso ao menu Settings do telefone.
Histórico de revisões
| Revisão | Data de publicação | Comentários |
|---|---|---|
2.0 |
14-Jul-2023 |
Recertificação |
1.0 |
27-May-2013 |
Versão inicial |
FeedbackContate a Cisco
- Abrir um caso de suporte
- (É necessário um Contrato de Serviço da Cisco)
