Identificar e Solucionar Falhas de Endereço APIPA na Rede

• As máquinas do usuário recebem o endereço IP APIPA e a conectividade do usuário afetada.

Sintomas do problema

1. Os usuários em uma VLAN específica enfrentam problemas intermitentes quando recebem um endereço IP APIPA e perdem a conectividade com a rede.

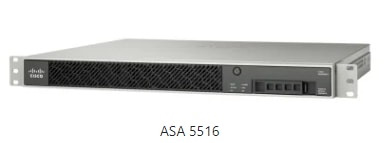

2. Os firewalls têm várias entradas ARP para um único endereço MAC de usuário final como este:

Firewall/pri/act# show arp | include abcd.abcd.abcd
inside 10.1.1.12 abcd.abcd.abcd 30
inside 10.1.1.13 abcd.abcd.abcd 40
inside 10.1.1.14 abcd.abcd.abcd 51
inside 10.1.1.15 abcd.abcd.abcd 53

Passos de Troubleshooting

1. As depurações no Firewall apontam para o firewall que envia a resposta para a sonda ARP dos usuários finais.

DHCPD/RA: creating ARP entry (10.1.1.12, abcd.abcd.abcd).
DHCPRA: Adding rule to allow client to respond using offered address 10.1.1.12

Isso faz com que o dispositivo final pense que é um endereço duplicado.

2. Capturas no dispositivo final ou Firewall

Capturas mostram o dispositivo final enviando pacotes DHCP Decline uma vez que o processo DORA é concluído.

Isolamento

• A interface interna do firewall responde à sonda ARP atuando como proxy, uma vez que o processo DORA é concluído. Isso faz com que o PC envie a recusa de DHCP.

Plano de ação

• Desative o proxy arp na interface interna do Firewall usando o comando "sysopt noproxyarp inside"

Resolução/Verificação

• Os dispositivos finais recebem o endereço IP após desativar o proxy-arp.

•

  Observação: certifique-se de que nenhum dispositivo atue como proxy ou envie resposta para testes ARP do usuário final.

Descrição do problema:

• As máquinas do usuário recebem o endereço IP APIPA e a conectividade do usuário afetada.

Sintomas do usuário

1. Alguns usuários em uma VLAN específica não podem obter endereços DHCP através do AP sem fio.
2. O firewall tinha várias entradas arp para um único endereço mac de usuário final

Firewall# show arp | i abcd
Inside 10.1.1.22 abcd.abcd.abcd 48
Inside 10.1.1.23 abcd.abcd.abcd 49
Inside 10.1.1.24 abcd.abcd.abcd 50

Solução de problemas realizada

• A oferta DHCP foi descartada pelo switch
• O FTD preenche o ARP com base na OFERTA DHCP que volta do servidor DHCP.

***DROP*** Broadcast to Access-Tunnel disallowed (accessTunnelBroadcastDrop)

Isolamento

• Se a VLAN somente L2 estiver configurada para a configuração sem fio do SDA, o pacote de oferta com flag de broadcast não alcançará o AP. Como o túnel de acesso não permite pacotes de broadcast por padrão.

Plano de ação

• Permitir "capacidade de inundação" dentro do ambiente LISP.

router lisp
instance-id 8456
flood access-tunnel

Resolução/Verificação

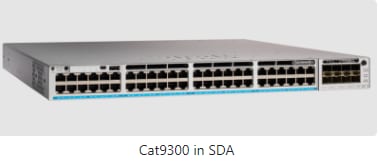

• Após configurar o "flood access-tunnel" no C9300 conectado à interface interna, os clientes recebem endereços DHCP.

Descrição do problema:

• As máquinas do usuário recebem o endereço IP APIPA e a conectividade do usuário afetada.

Sintomas

1. A tabela de endereços MAC mostra as entradas com "drop".

#show mac address-table interface gigabitethernet1/0/20
Mac Address Table
-------------------------------------------
Vlan    Mac Address       Type        Ports
----    -----------       --------    -----
10    0000.0001.000a    DYNAMIC     Drop

2. A sessão Mostrar Autenticação mostra muitas entradas, possivelmente excedendo 2000 ou mesmo 10000.

switch2#show authentication sessions
Gi1/0/1  0000.0001.1234 N/A   UNKNOWN Unauth  0AFF0B8D000000EC000000AF
Gi1/0/1  0000.0001.2345 N/A   UNKNOWN Unauth  0AFF0B8D000000F00016B7D7
Gi1/0/1  0000.0001.3456 N/A   UNKNOWN Unauth  0AFF0B8D0028DE3500000000

Passos de Troubleshooting

• A captura de pacotes mostra muitos pacotes de entrada do dispositivo final com endereços MAC de origem diferentes.
• O limite da sessão de autenticação é 2000 e, quando o limite for ultrapassado, problemas inesperados surgirão na rede
• https://www.cisco.com/c/en/us/td/docs/switches/lan/catalyst3650/software/release/16-12/configuration_guide/sec/b_1612_sec_3650_cg/configuring_ieee_802_1x_port_based_authentication.html

Isolamento

•  Essa é uma indicação do problema do Adaptador do usuário final.Isso envia pacotes malformados que o switch entende como endereços MAC de origem aleatória.

Plano de ação

• Configure "authentication host-mode multi-domain", que permite apenas 2 endereços mac.
• Identifique e isole o dispositivo culpado.

Resolução/Verificação

• Depois de configurar essa solução, nenhum problema será observado.

•

  Observação: certifique-se de habilitar a segurança de porta ou a sessão de autenticação Dot1x no modo host multidomínio.

Descrição do problema:

• As máquinas do usuário recebem o endereço IP APIPA e a conectividade do usuário afetada.


Sintomas do usuário

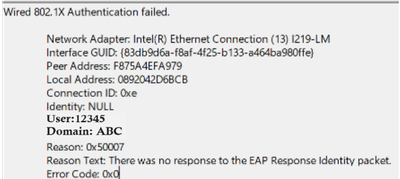

1. O cliente final envia a resposta EAP com um comprimento de pacote maior que (Exemplo: 3736) o comprimento de pacote real esperado 1492.

Extensible Authentication Protocol
Code: Response (2)
Id: 4
Length: 1492
Type: TLS EAP (EAP-TLS) (13)
• EAP-TLS Flags: 0xc0
..0. .... = Start: False
EAP-TLS Length: 3736

Solução de problemas realizada

• MTU definido para um tamanho menor no switch como uma entrada do sistema. (Exemplo:1998bytes)
• Interface de saída configurada com tamanho maior. (Exemplo: 9198 bytes)

Isolamento

• A incompatibilidade na MTU em todo o caminho causa o problema.

Plano de ação

• Altere a MTU do sistema para 1500 e recarregue o switch

Resolução/Verificação

• Depois de definir essas configurações, a autenticação será bem-sucedida.

•

  Observação: certifique-se de ativar o mesmo MTU em todo o caminho do fluxo de pacotes.

Descrição do problema:

• As máquinas do usuário recebem o endereço IP APIPA e a conectividade do usuário afetada.

Sintomas do usuário

• Ao ter VMs em HA, se você tiver essa política aplicada na interface:

device-tracking policy IPDT_POLICY

no protocol udp

tracking enable

• Após um failover, a resposta ARP é descartada pelo switch de acesso.


Solução de problemas realizada

1. As respostas ARP aos testadores seriam descartadas pelo switch.
2. O switch está configurado com IPDT Guard.
3. IPDT - Protege a queda da sonda ARP e o dispositivo final obtém APIPA.
