Introdução

Este documento descreve como configurar e solucionar problemas de QoS sobre túnel GRE no modelo Nexus 9300 (EX-FX-GX).

Pré-requisitos

Requisitos

A Cisco recomenda que você tenha conhecimento destes tópicos:

• qos
• Túnel GRE
• Nexus 9000

Componentes Utilizados

As informações neste documento são baseadas nestas versões de software e hardware:

• Hardware: N9K-C9336C-FX2
• Versão: 9.3(8)

As informações neste documento foram criadas a partir de dispositivos em um ambiente de laboratório específico. Todos os dispositivos utilizados neste documento foram iniciados com uma configuração (padrão) inicial. Se a rede estiver ativa, certifique-se de que você entenda o impacto potencial de qualquer comando.

Informações de Apoio

Você pode usar o Generic Routing Encapsulation (GRE) como o protocolo da operadora para uma variedade de protocolos de passageiro.

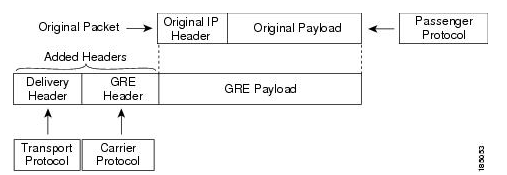

Você vê na imagem que os componentes do túnel IP para um túnel GRE. O pacote de protocolo de passageiro original torna-se o payload de GRE e o dispositivo adiciona um cabeçalho de GRE ao pacote.

O dispositivo adiciona o cabeçalho do protocolo de transporte ao pacote e o transmite.

O tráfego é processado com base em como você o classifica e nas políticas que você cria e aplica às classes de tráfego.

Para configurar recursos de QoS, siga estas etapas:

1. São criadas classes que classificam pacotes de entrada para o nexo que corresponde a critérios como endereços IP ou campos de QoS.

2. Cria políticas que especificam as ações a serem tomadas nas classes de tráfego, como observar, marcar ou descartar pacotes.

3. Aplicar políticas a uma porta, canal de porta, VLAN ou subinterface.

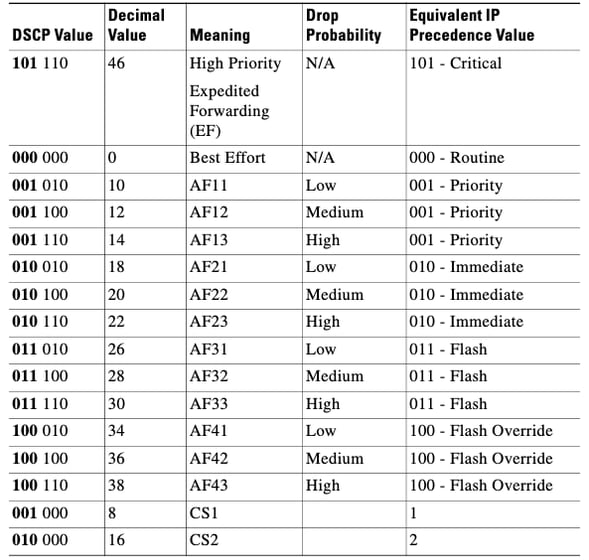

Valores de DSCP comumente usados

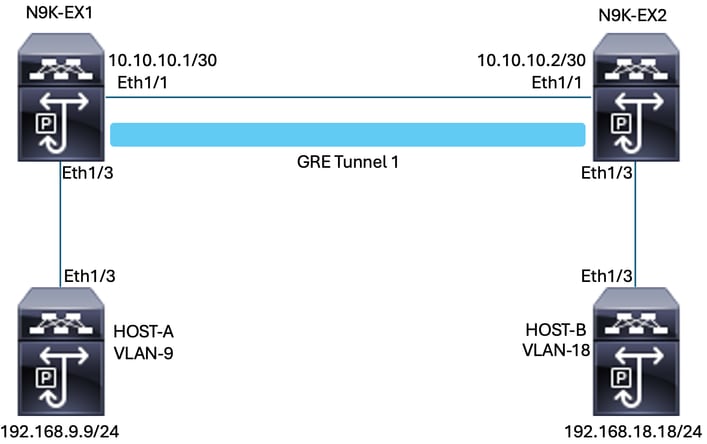

Diagrama de Rede

Configurar

O objetivo da configuração de QoS sobre túnel GRE é definir um DSCP para o tráfego de uma determinada VLAN para passar pelo túnel GRE entre N9K-EX1 e N9K-EX2.

O Nexus encapsula o tráfego e o envia no GRE de túnel sem perda da marcação de QoS como você fez anteriormente na VLAN para o valor de DSCP; nesse caso, o valor de DSCP AF-11 é usado para a VLAN 9.

Host-A

interface Ethernet1/3
  switchport
  switchport access vlan 9
  no shutdown

interface Vlan9
  no shutdown
  ip address 192.168.9.9/24

Host B

interface Ethernet1/3
switchport
switchport access vlan 18
no shutdown

interface Vlan18
no shutdown
ip address 192.168.18.18/24

Configuração de interfaces N9K-EX1

interface Ethernet1/1
ip address 10.10.10.1/30
no shutdown

interface Ethernet1/3
switchport
switchport access vlan 9
no shutdown

interface Tunnel1
ip address 172.16.1.1/30
tunnel source Ethernet1/1
tunnel destination 10.10.10.2
no shutdown

interface Vlan9
no shutdown
ip address 192.168.9.1/24

Configuração de roteamento N9K-EX1

ip route 0.0.0.0/0 Tunnel

Configuração de QoS N9K-EX1

Como a QoS não é suportada na interface de túnel GRE no NXOS, é necessário configurar e aplicar a política de serviço na configuração da VLAN. Como você pode ver, primeiro crie a ACL para corresponder à origem e ao destino, depois defina a configuração de QoS com o DSCP desejado e, finalmente, use a política de serviço para a configuração da VLAN.

ip access-list TAC-QoS-GRE
10 permit ip any 192.168.18.0/24
class-map type qos match-all CM-TAC-QoS-GRE
match access-group name TAC-QoS-GRE
policy-map type qos PM-TAC-QoS-GRE
class CM-TAC-QoS-GRE
set dscp 10

vlan configuration 9
service-policy type qos input PM-TAC-QoS-GRE

Configuração de interfaces N9K-EX2

interface Ethernet1/1
ip address 10.10.10.2/30
no shutdown

interface Ethernet1/3
switchport
switchport access vlan 18
no shutdown

interface Tunnel1
ip address 172.16.1.2/30
tunnel source Ethernet1/1
tunnel destination 10.10.10.1
no shutdown

interface Vlan18
no shutdown
ip address 192.168.18.1/24

Configuração de roteamento N9K-EX2

ip route 0.0.0.0/0 Tunnel

Troubleshooting

Verificação de túnel

Ambos os comandos:

• show ip interface brief
• show interface tunnel 1 brief

Mostra se o túnel está Ativo.

N9K-EX1# show ip interface brief

IP Interface Status for VRF "default"(1)
Interface IP Address Interface Status
Vlan9 192.168.9.1 protocol-up/link-up/admin-up
Tunnel1 172.16.1.1 protocol-up/link-up/admin-up
Eth1/1 10.10.10.1 protocol-up/link-up/admin-up


N9K-EX1# show interface tunnel 1 brief

--------------------------------------------------------------------------------
---------------------------
Interface Status IP Address
Encap type MTU
--------------------------------------------------------------------------------
---------------------------
Tunnel1 up 172.16.1.1/30
GRE/IP 1476

Ambos os comandos

• show interface tunnel 1
• show interface tunnel 1 counters

Exibe informações semelhantes, como pacotes recebidos e transmitidos.

N9K-EX1# show interface tunnel 1
Tunnel1 is up
Admin State: up
Internet address is 172.16.1.1/30
MTU 1476 bytes, BW 9 Kbit
Tunnel protocol/transport GRE/IP
Tunnel source 10.10.10.1 (Ethernet1/1), destination 10.10.10.2
Transport protocol is in VRF "default"
Tunnel interface is in VRF "default"
Last clearing of "show interface" counters never
Tx
3647 packets output, 459522 bytes
Rx
3647 packets input, 459522 bytes

N9K-EX1# show interface tunnel 1 counters

--------------------------------------------------------------------------------
--
Port InOctets InUcastPk
ts
--------------------------------------------------------------------------------
--
Tunnel1 459522 36
47

--------------------------------------------------------------------------------
--
Port InMcastPkts InBcastPk
ts
--------------------------------------------------------------------------------
--
Tunnel1 --
--

--------------------------------------------------------------------------------
--
Port OutOctets OutUcastPk
ts
--------------------------------------------------------------------------------
--
Tunnel1 459522 36
47

--------------------------------------------------------------------------------
--
Port OutMcastPkts OutBcastPk
ts
--------------------------------------------------------------------------------
--
Tunnel1 --
--
N9K-EX1#

Capturas de tráfego

Capturas de SPAN

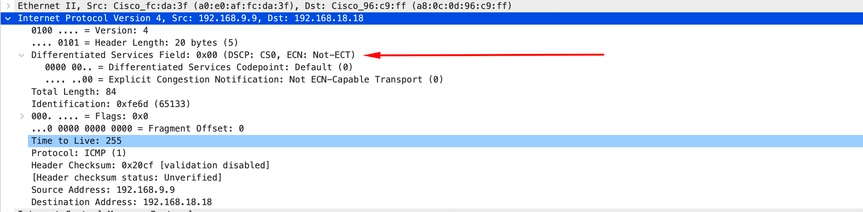

Esta imagem mostra a captura da solicitação ARP na entrada da interface Ethernet 1/3 no switch N9K-EX1. Você pode ver que o tráfego ainda não está marcado com o DSCP (AF11) que deseja usar, já que a captura está na entrada do switch.

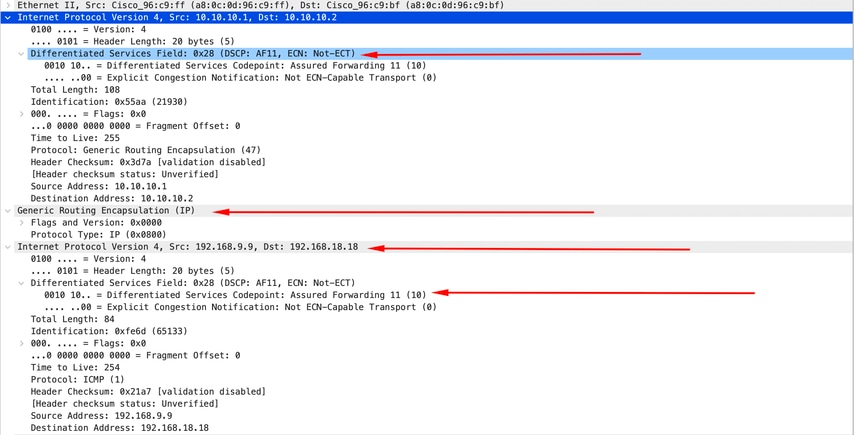

A imagem mostra a captura da solicitação ARP na entrada da interface Ethernet 1/1 no switch N9K-EX2. Você pode ver que o tráfego já tem o valor DSCP AF11 que você precisa usar. Você também percebe que o pacote é encapsulado pelo túnel configurado entre os dois Nexus.

A imagem mostra a captura da resposta ARP na saída da interface Ethernet 1/3 no switch N9K-EX1. Você pode ver que o tráfego ainda tem o valor DSCP AF11 que você precisa usar. Você também percebe que o pacote não é encapsulado pelo túnel configurado entre os dois Nexus.

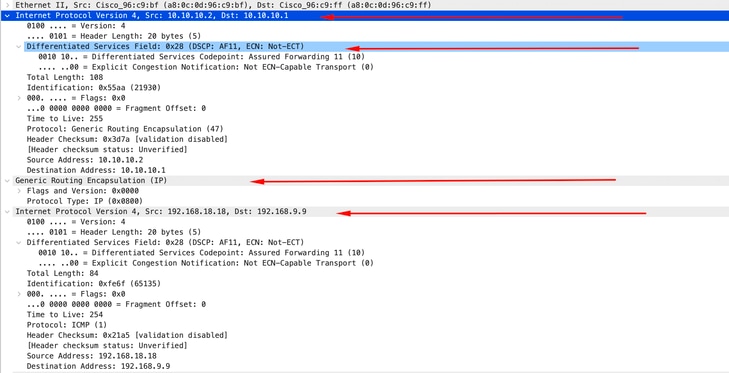

Esta imagem mostra a captura da resposta ARP na saída da interface Ethernet 1/1 no switch N9K-EX2. Você pode ver que o tráfego ainda tem o valor DSCP AF11 que você precisa usar. Você também percebe que o pacote é encapsulado pelo túnel configurado entre os dois Nexus.

É importante observar que as capturas de pacotes não mostram o IP do túnel para encapsulamento, já que o Nexus usa os físicos. Esse é o comportamento natural do Nexus ao usar o tunelamento GRE, já que eles usam os ips físicos para rotear os pacotes.

Captura ELAM

Use a captura ELAM no N9KEX-2 com in-select 9 para ver o cabeçalho externo l3 e interno l3. Você deve filtrar pelo IP de origem e de destino.

debug platform internal tah elam
trigger init in-select 9
reset
set inner ipv4 src_ip 192.168.9.9 dst_ip 192.168.18.18
start
report

Você pode verificar se o Nexus recebe o pacote através da interface 1/1. Além disso, você verá que o cabeçalho l3 externo é o endereço IP físico das interfaces que estão diretamente conectadas e o cabeçalho interno l3 tem os IPs do host A e do host B.

SUGARBOWL ELAM REPORT SUMMARY
slot - 3, asic - 1, slice - 0
============================

Incoming Interface: Eth1/1
Src Idx : 0x41, Src BD : 4433
Outgoing Interface Info: dmod 2, dpid 10
Dst Idx : 0x3, Dst BD : 18

Packet Type: IPv4

Outer Dst IPv4 address: 10.10.10.2
Outer Src IPv4 address: 10.10.10.1
Ver = 4, DSCP = 10, Don't Fragment = 0
Proto = 47, TTL = 255, More Fragments = 0
Hdr len = 20, Pkt len = 108, Checksum = 0x3d7a

Inner Payload
Type: IPv4

Inner Dst IPv4 address: 192.168.18.18
Inner Src IPv4 address: 192.168.9.9

L4 Protocol : 47
L4 info not available

Drop Info:
----------

LUA:
LUB:
LUC:
LUD:
Final Drops:

Troubleshooting de QoS

Você pode verificar a configuração de QoS como mostrado .

N9K-EX1# show running-config ipqos

!Command: show running-config ipqos
!Running configuration last done at: Thu Apr 4 11:45:37 2024
!Time: Fri Apr 5 11:50:54 2024

version 9.3(8) Bios:version 08.39
class-map type qos match-all CM-TAC-QoS-GRE
match access-group name TAC-QoS-GRE
policy-map type qos PM-TAC-QoS-GRE
class CM-TAC-QoS-GRE
set dscp 10

vlan configuration 9
service-policy type qos input PM-TAC-QoS-GRE

Você pode exibir as políticas de QoS configuradas na VLAN especificada e também os pacotes que correspondem à ACL associada ao mapa de políticas.

N9K-EX1# show policy-map vlan 9


Global statistics status : enabled

Vlan 9

Service-policy (qos) input: PM-TAC-QoS-GRE
SNMP Policy Index: 285219173

Class-map (qos): CM-TAC-QoS-GRE (match-all)

Slot 1
5 packets
Aggregate forwarded :
5 packets
Match: access-group TAC-QoS-GRE
set dscp 10

Você também pode limpar as estatísticas de QoS com o comando mostrado aqui.

N9K-EX1# clear qos statistics

Verifique a ACL programada no software.

N9K-EX1# show system internal access-list vlan 9 input entries detail

slot 1
=======


Flags: F - Fragment entry E - Port Expansion
D - DSCP Expansion M - ACL Expansion
T - Cross Feature Merge Expansion
N - NS Transit B - BCM Expansion C - COPP


INSTANCE 0x2
---------------

Tcam 1 resource usage:
----------------------
LBL B = 0x1
Bank 2
------
IPv4 Class
Policies: QoS
Netflow profile: 0
Netflow deny profile: 0
Entries:
[Index] Entry [Stats]
---------------------
[0x0000:0x0000:0x0700] permit ip 0.0.0.0/0 192.168.18.0/24 [5]

Verifique a ACL programada no hardware.

N9K-EX1# show hardware access-list vlan 9 input entries detail

slot 1
=======


Flags: F - Fragment entry E - Port Expansion
D - DSCP Expansion M - ACL Expansion
T - Cross Feature Merge Expansion
N - NS Transit B - BCM Expansion C - COPP


INSTANCE 0x2
---------------

Tcam 1 resource usage:
----------------------
LBL B = 0x1
Bank 2
------
IPv4 Class
Policies: QoS
Netflow profile: 0
Netflow deny profile: 0
Entries:
[Index] Entry [Stats]
---------------------
[0x0000:0x0000:0x0700] permit ip 0.0.0.0/0 192.168.18.0/24 [5]

Com o comando mostrado aqui, você pode verificar as portas que estão usando a VLAN. Neste exemplo, seria VLAN ID 9 e você também pode observar a política de QoS que está em uso.

N9K-EX1# show system internal ipqos vlan-tbl 9

Vlan range asked: 9 - 9

=================================================

Vlan: 9, pointer: 0x132e3eb4, Node Type:  VLAN

IfIndex array:

    alloc count:    5, valid count:    1, array ptr : 0x13517aac          0: IfI

ndex: 0x1a000400 (Ethernet1/3)     Policy Lists (1): Flags: 01

        Type: INP QOS, Name: PM-TAC-QoS-GRE, Ghost Id: 0x45001c7, Real Id: 0x450

01c8

                       Defnode Id: 0x45001c9




=================================================

N9K-EX1#
