Procedimento de ELAM do Catalyst 6500 Series Switches com mecanismo de supervisão 2T

Introduction

Este documento descreve as etapas usadas para executar um ELAM nos switches Cisco Catalyst 6500 Series que executam o Supervisor Engine 2T (Sup2T), explica as saídas mais relevantes e descreve como interpretar os resultados. Este exemplo também se aplica a placas de linha habilitadas para DFC4.

Tip: Consulte o documento ELAM Overview para obter uma visão geral sobre ELAM.

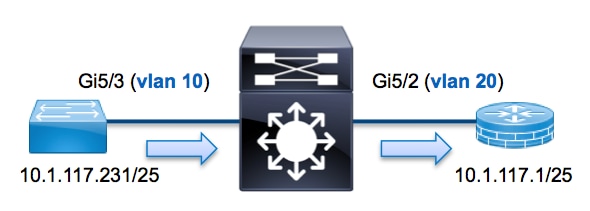

Topologia

Neste exemplo, um host na VLAN 10 (10.1.117.231), a porta G5/3 envia uma solicitação ICMP (Internet Control Message Protocol) a um host na VLAN 20 (10.1.117.1), porta G5/2. O ELAM é usado para capturar esse único pacote de 10.1.117.231 a 10.1.117.1. É importante lembrar que o ELAM permite capturar um único quadro.

Note: Para Sup2T, cada comando ELAM começa com esta sintaxe: show platform capture elam.

Determine o mecanismo de encaminhamento de entrada

Espera-se que o tráfego ingresse no switch na porta G5/3. Ao verificar os módulos no sistema, você verá que o módulo 5 é o supervisor ativo. Portanto, você deve configurar o ELAM no módulo 5.

Sup2T#show module 5
Mod Ports Card Type                                 Model              Serial No.
--- ----- ----------------------------------------- ------------------ -----------
  5    5  Supervisor Engine 2T 10GE w/ CTS (Active)VS-SUP2T-10G       SAL15056BKR

Para o Sup2T, execute o ELAM no Mecanismo de Encaminhamento de Camada 2 (L2) (FE) com o codinome interno Eureka. Observe que o L2 FE Data Bus (DBUS) contém informações originais do cabeçalho antes das consultas de L2 e Camada 3 (L3), e o RBUS (Result Bus) contém os resultados após as pesquisas de L3 e L2. A pesquisa L3 é realizada pelo FE L3/Layer 4 (L4) com o codinome interno Lamira.

Sup2T(config)#service internal
Sup2T# show platform capture elam asic eureka slot 5
Assigned asic_desc=eu50

Note: O comando service internal é necessário para executar um ELAM em Sup2T. Essa configuração simplesmente desbloqueia os comandos ocultos.

Configurar o disparador

O Eureka ASIC suporta acionadores ELAM para IPv4, IPv6 e outros. O gatilho ELAM deve ser alinhado com o tipo de quadro. Se o quadro for um quadro IPv4, o disparador também deve ser IPv4. Um quadro IPv4 não é capturado com um outro acionador. A mesma lógica se aplica ao IPv6. Os acionadores mais comumente usados de acordo com o tipo de quadro são mostrados nesta tabela:

IPv4	IPv6	Todos os tipos de quadros
SMAC DMAC IP_SA IP_DA IP_TTL IP_TOS L3_PT (ICMP,IGMP,TCP,UDP) TCP_SPORT, TCP_DPORT UDP_DPORT, UDP_SPORT ICMP_TYPE	SMAC DMAC IP6_SA IP6_DA IP6_TTL IP6_CLASS L3_PT (ICMP, IGMP, TCP, UDP) IP6_L4DATA	VLAN SRC_INDEX DST_INDEX

A maior parte destes domínios deveria ser autoexplicativa. Por exemplo, SMAC e DMAC referem-se ao endereço MAC de origem e ao endereço MAC de destino, IP_SA e IP_DA referem-se ao endereço IPv4 de origem e ao endereço IPv4 de destino, e L3_PT refere-se ao protocolo L3, que pode ser o Internet Control Message Protocol (ICMP), Internet Group Management Protocol (TCP), ou UDP.

Note: Um outro acionador exige que o usuário forneça os dados e máscara hexadecimais exatos para o quadro em questão e está fora do escopo deste documento.

Para este exemplo, o quadro é capturado de acordo com o endereço IPv4 origem e destino. Lembre-se de que os acionadores ELAM permitem vários níveis de especificidade. Portanto, você pode usar campos adicionais, como Time To Live (TTL), Type of Service (TOS) e Layer3 Protocol Type (L3_PT), se necessário.

Eureka exige que os disparadores sejam configurados para o DBUS e o RBUS. Há dois buffers de pacote (PB) diferentes nos quais os dados de RBUS podem residir. A determinação da instância de PB correta depende do tipo exato de módulo e da porta de entrada. Normalmente, é recomendável configurar PB1 e, se o RBUS não disparar, repita a configuração com PB2. Se nenhum disparador RBUS for fornecido, o Cisco IOS^® cria automaticamente um disparador no PB1.

Aqui está o gatilho do DBUS:

Sup2T# show platform capture elam trigger master eu50 dbus
  dbi ingress ipv4 if ip_sa=10.1.117.231 ip_da=10.1.117.1

Aqui está o gatilho do RBUS:

Sup2T#show platform capture elam trigger slave eu50 rbus rbi pb2
  New eu50 slave ELAM is RBI_PB2

Neste exemplo, eu50 é usado como o ELAM ASIC. Isso ocorre porque ASIC Eureka foi selecionado no slot 5, instância zero.

Além disso, o RBUS PB2 foi selecionado porque, internamente, você sabe que o RBUS para este exemplo específico está em PB2. Se a instância incorreta for escolhida, o Cisco IOS fornecerá esta mensagem de erro quando você tentar visualizar o ELAM:

No SOP found or invalid Seq_Num. Pls try other PB interface:
sh pla cap elam tri s eu50 r r pb2

Iniciar a captura

Agora que o FE de entrada está selecionado e você configurou o acionador, você pode iniciar a captura:

Sup2T#show platform capture elam start

Para verificar o status do ELAM, insira o comando status:

Sup2T#show platform capture elam status
ID#    Role  ASIC     Slot  Inst  Ver  ELAM       Status
-----  ----  -------  ----  ----  ---  ---------  ------
eu50   M     EUREKA   5     0     1.3  DBI_ING    In Progress
eu50   s     EUREKA   5     0     1.3  RBI_PB2    In Progress
ID#    ELAM       Trigger
-----  ---------  ----------
eu50   DBI_ING    FORMAT=IP L3_PROTOCOL=IPV4 IP_SA=10.1.117.231 IP_DA=10.1.117.1
eu50   RBI_PB2    TRIG=1

Quando o quadro que corresponde ao disparador é recebido pelo FE, o status do ELAM é mostrado como concluído:

Sup2T#show platform capture elam status
ID#    Role  ASIC     Slot  Inst  Ver  ELAM       Status
-----  ----  -------  ----  ----  ---  ---------  ------
eu50   M     EUREKA   5     0     1.3  DBI_ING    Capture Completed
eu50   s     EUREKA   5     0     1.3  RBI_PB2    Capture Completed
ID#    ELAM       Trigger
-----  ---------  ----------
eu50   DBI_ING    FORMAT=IP L3_PROTOCOL=IPV4 IP_SA=10.1.117.231 IP_DA=10.1.117.1
eu50   RBI_PB2    TRIG=1

Interpretar os resultados

Para exibir os resultados do ELAM, insira o comando data. Aqui está um trecho da saída de dados ELAM que é mais relevante para este exemplo:

Sup2T#show platform capture elam data
(some output omitted)

DBUS:
VLAN ............................ [12] = 10
SRC_INDEX ....................... [19] = 0x102
DMAC ............................ = b414.8961.3780
SMAC ............................ = 0025.84e6.8dc1
L3_PROTOCOL ..................... [4] = 0 [IPV4]
L3_PT ........................... [8] = 1 [ICMP]
IP_TTL .......................... [8] = 255
IP_SA ........................... = 10.1.117.231
IP_DA ........................... = 10.1.117.1

RBUS:
FLOOD ........................... [1] = 0
DEST_INDEX ...................... [19] = 0x101
VLAN ............................ [12] = 20
IP_TTL .......................... [8] = 254
REWRITE_INFO
 i0  - replace bytes from ofs 0 to ofs 11 with seq
  '00 00 0C 07 AC CA B4 14 89 61 37 80'.

Com os dados DBUS, você pode verificar se o quadro é recebido na VLAN 10 com um endereço MAC de origem 0025.84e6.8dc1 e um endereço MAC de destino b414.8961.3780.  Você também pode ver que esse é um quadro IPv4 originado de 10.1.117.231 e destinado a 10.1.117.1.

Tip: Há vários outros campos úteis que não estão incluídos nessa saída, como valor TOS, sinalizadores IP, comprimento de IP e comprimento de quadro L2.

Para verificar em que porta o quadro é recebido, insira o comando SRC_INDEX (a LTL (Local Target Logic) de origem). Insira este comando para mapear um LTL para uma porta ou grupo de portas para Sup2T:

Sup2T#show platform hardware ltl index 0x102
LTL index 0x102 contain ports :
=========================================
Gi5/3

A saída mostra que o SRC_INDEX de 0x102 mapeia para a porta G5/3. Isso confirma que o quadro é recebido na porta G5/3.

Com os dados RBUS, você pode verificar se o quadro é roteado para a VLAN 20 e se o TTL é decrementado de 255 nos dados DBUS para 254 no RBUS. O REWRITE_INFO da saída mostra que o FE substitui os bytes 0 a 11 (os primeiros 12 bytes) que representam a regravação do endereço MAC para os endereços MAC de destino e de origem. Além disso, você pode verificar a partir das informações DEST_INDEX (LTL de destino) onde o quadro é enviado.

Sup2T#show platform hardware ltl index 0x101
LTL index 0x101 contain ports :
=========================================
Gi5/2

A saída mostra que o DEST_INDEX de 0x101 mapeia para a porta G5/2. Isso confirma que o quadro é enviado à porta G5/2.
