Canais de RF em uma rede sem fio corporativa da Cisco

Objetivo

Este artigo explica os canais de Radiofreqüência (RF) junto com como/por que você pode querer alterá-los ao gerenciar uma rede tradicional ou em malha Cisco Business Wireless (CBW).

Se você não estiver familiarizado com os termos deste documento, verifique o Cisco Business: Glossário de termos novos.

Dispositivos aplicáveis | Versão do firmware

• 140AC (Folha de dados) | 10.4.1.0 (Baixe o mais recente)
• 141ACM (Data Sheet) | 10.4.1.0 - usado somente em uma rede em malha (Download mais recente)
• 142ACM (Data Sheet) | 10.4.1.0 - usado somente em uma rede em malha (Download mais recente)
• 143ACM (Data Sheet) | 10.4.1.0 - usado somente em uma rede em malha (Download mais recente)
• 145AC (Folha de dados) | 10.4.1.0 (Baixe o mais recente)
• 240AC (Folha de dados) | 10.4.1.0 (Baixe o mais recente)

Table Of Contents

• Conceitos básicos do canal de 2,4 GHz
• Conceitos Básicos dos Canais de 5 GHz
• Considerações sobre canais em uma rede em malha
• Considerações sobre canais em uma rede sem fio tradicional
• Atribuição de canais de RF

Introdução

Os Access Points (APs) CBW são baseados em 802.11 a/b/g/n/ac (onda 2), com antenas internas. Você pode configurá-los como dispositivos autônomos tradicionais ou como parte de uma rede em malha. Os canais são atribuídos por padrão.

As redes CBW podem operar em 2,4 GHz e 5 GHz. A guia Radio 1 corresponde ao rádio de 2,4 GHz (802.11 b/g/n) em todos os AP. A guia Radio 2 corresponde apenas ao rádio de 5 GHz (802.11a/n/ac) em todos os APs.

Dois dos motivos pelos quais você pode querer considerar a alteração de canais de RF são interferência ou invasor. Se houver várias fontes de interferência compartilhando os mesmos canais, talvez você queira considerar uma alteração nos canais que usa. Pense nisso como se estivesse em uma estrada congestionada, então vá para uma estrada aberta para obter melhor desempenho, pois fornecerá mais espaço.

É importante observar que nos APs CBW, as fontes de interferência e os não autorizados mostrados incluem apenas aqueles que estão nos mesmos canais ou canais de sobreposição. Pode haver interferências em outros canais que você pode ver depois de alterar os canais. Há outras considerações a serem consideradas também. Continue lendo para ver o que pode ser melhor para sua rede. Se você quiser saber mais sobre invasores ou invasores, confira os links na parte inferior deste artigo.

Conceitos básicos do canal de 2,4 GHz

O canal padrão para 2,4 GHz é 1. Para 2,4 GHz, você pode definir isso como Automático ou definir um valor de 1 a 11. Selecionar Automático habilita a atribuição dinâmica de canais. Isso significa que os canais são atribuídos dinamicamente a cada AP, sob o controle do AP primário. Isso evita que APs vizinhos façam broadcast pelo mesmo canal e evita interferência e outros problemas de comunicação. Apenas 1, 6 e 11 podem ser considerados não sobrepostos se forem usados por APs vizinhos. A atribuição de um valor específico atribui estaticamente um canal a esse AP. Se você atribuir um canal, verifique se há o mínimo possível de sobreposição.

A banda de 2,4 GHz é considerada mais lenta para transmitir dados, mas pode transmitir distâncias maiores. Esta é a banda que geralmente está congestionada e sofre interferência de diferentes dispositivos, incluindo fornos Bluetooth e micro-ondas.

Conceitos Básicos dos Canais de 5 GHz

Os canais de 5 GHz de 36, 40, 44 e 48 são atribuídos por padrão. Os canais para 5 GHz são 36, 40, 44, 48. Para 5 GHz, você pode definir os canais como Automático, 36, 40, 44, 48, 52, 56, 60, 64, 100, 104, 108, 112, 116, 132, 136, 140, 149, 153, 157, 61 ou 165. Para o rádio de 5 GHz, são oferecidos até 23 canais não sobrepostos. A atribuição de um valor específico atribui estaticamente um canal a esse AP.

Se você mudar de canal em 5 GHz, qualquer que seja o canal selecionado, haverá um total de 4 canais atribuídos, incluindo e envolvendo esse número.

A banda de 5 GHz é considerada melhor para transmissão contínua e outras transferências de dados de alta qualidade, pois suporta velocidades mais altas. Em geral, os canais de 5 GHz são menos congestionados, o que adiciona estabilidade. Uma das desvantagens dos canais de 5 GHz são as ondas mais curtas, que podem causar problemas se os sinais precisarem trafegar por paredes grossas.

Considerações sobre canais em uma rede em malha

Na malha, os canais de backhaul funcionam melhor se forem fixos (e não automáticos) porque sempre que o canal é alterado, todos os outros APs são descartados para ajustar canais e reconectar, causando a interrupção do serviço. Os extensores de malha se ajustam automaticamente ao canal do AP primário. Se houver um failover, o extensor de malha ajustará o(s) canal(is) atribuído(s) ao novo AP primário.

Um AP primário e APs com capacidade primária devem estar no mesmo canal de backhaul? Não há resposta mágica, realmente depende. Há alguns aspectos gerais que devem ser considerados:

1. Se os APs estiverem fisicamente próximos, isso pode prejudicar o desempenho da rede sem fio.
2. Se houver uma boa distância entre esses APs, isso poderia levar a roaming mais rápido.
3. Se o AP primário e o AP com capacidade primária estiverem igualmente distantes, faz sentido tê-los no mesmo canal. Isso pode levar a uma largura de banda constante e a nenhuma desconexão do cliente.
4. Se você tiver diferentes canais atribuídos ao AP principal e ao AP compatível principal, e o AP principal falhar, o failover demorará mais se eles tiverem canais de backhaul diferentes, pois o extensor de malha precisa alterar o canal para se conectar, interrompendo o serviço sem fio.

5 GHz é o preferido para o rádio, assim você não limita a velocidade entre os APs. 2,4 GHz pode causar problemas. Você ganharia distância mas prejudicaria o desempenho. Em geral, é melhor conectar em daisy-chain (adicionando APs) e manter os 5 GHz para obter a distância necessária junto com as velocidades mais altas.

Considerações sobre canais em uma rede sem fio tradicional

No modo sem malha, a atribuição automática de canais de RF pode funcionar bem. Os dados são transmitidos em qualquer canal disponível, que pode mudar com frequência.

O que faz a atribuição dinâmica de canais?

1. Gerencia dinamicamente as atribuições de canal para um grupo de RF.
2. Avalia as atribuições em uma base por AP por rádio.
3. Toma decisões com base na intensidade do sinal entre o dispositivo e o AP.
4. Ajusta dinamicamente o plano de canais para manter o desempenho de rádios individuais.
5. Pode determinar dinamicamente a melhor largura de banda para cada AP.

A outra opção é atribuir canais em uma rede sem fio tradicional. Em cada rede sem fio, há variáveis nas atribuições de canal ideais. É importante descobrir qual é o melhor cenário para a sua empresa.

Atribuição de canais de RF

Passo 1

Faça login na Interface de usuário da Web (IU) do AP principal. Para fazer isso, abra um navegador da Web e digite https://ciscobusiness.cisco. Você pode receber um aviso antes de continuar. Digite suas credenciais.

Você também pode acessar o AP principal inserindo https://<ipaddress> (do AP principal) em um navegador da Web.

Passo 2

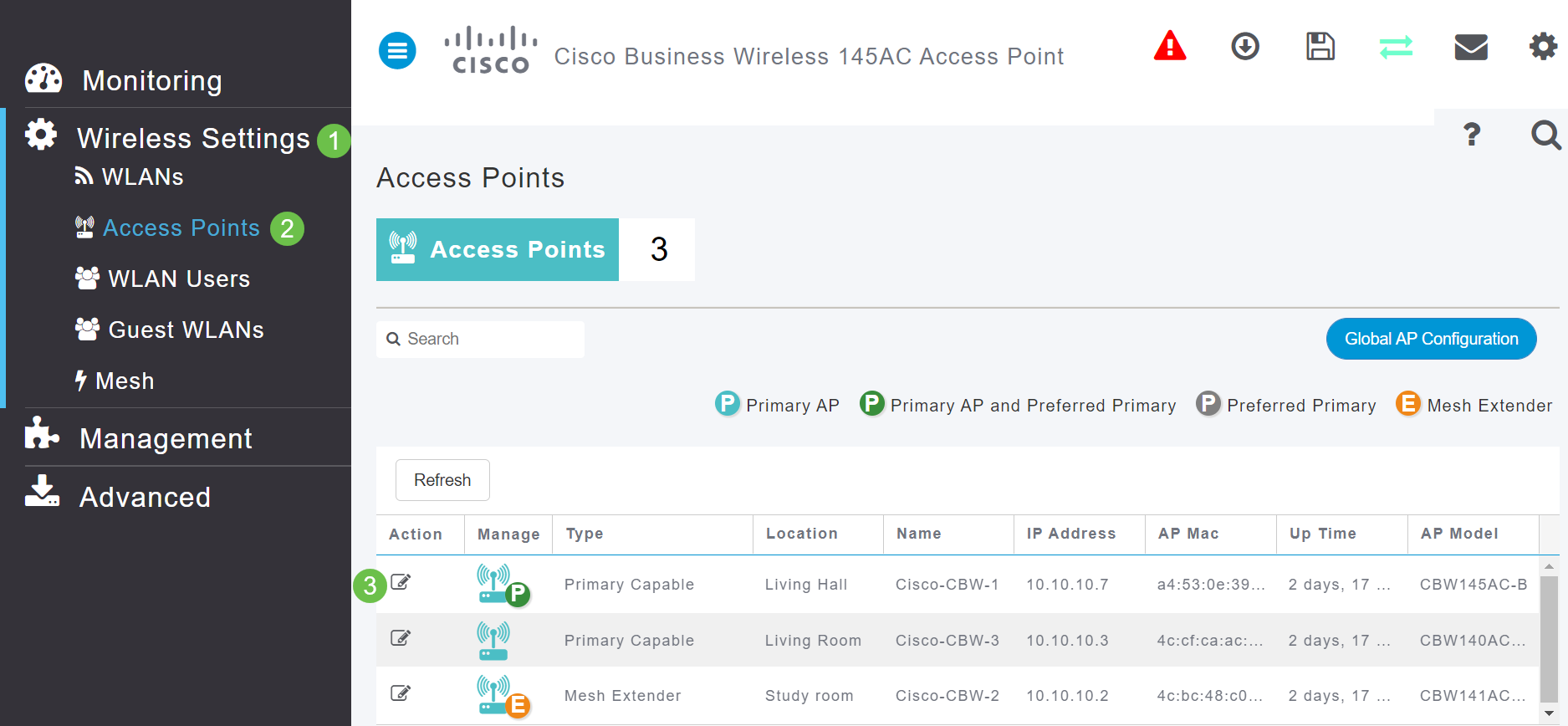

Navegue até Wireless Settings > Access Points (Configurações sem fio > Pontos de acesso). Clique no ícone de edição de um AP.

Etapa 3

Clique em Radio 1 ou Radio 2. Selecione Automatic ou o canal que deseja atribuir ao AP. Repita essas etapas se estiver alterando Radio 1 e Radio 2. Clique em Apply.

Passo 4

Clique no ícone Salvar para salvar permanentemente as novas atribuições de canal.

Conclusão

Agora você pode alterar as atribuições de canal e saber as considerações para elas. Felizmente, se as opções selecionadas não forem ideais para o desempenho da sua rede sem fio, você poderá alterá-las facilmente novamente.
