Sobrecarga do Link Layer Discovery Protocol (LLDP) em switches gerenciados ESW2 350G Series

Objetivo

O Link Layer Discovery Protocol (LLDP) define um método para os dispositivos de acesso à rede que usam a conectividade ethernet para descobrir um vizinho. É um protocolo para descoberta de rede usado para anunciar os dispositivos instalados na rede atual e também armazenar as informações de descoberta que podem ser usadas mais para fins de solução de problemas e correção de problemas de conectividade na rede. Os TLVs (Type Length Values) são usados para enviar as informações opcionais por meio de um pacote LLDP. As unidades de dados de protocolo (PDU) são usadas para enviar informações LLDP. Quando a PDU excede o tamanho máximo, ocorre a Sobrecarga de LLDP. Este artigo descreve os campos exibidos na página de sobrecarga de LLDP.

Dispositivos aplicáveis

ESW2-350G-52
ESW2-350G-52DC

Versão de software

•1.2.9.44

Detalhes da sobrecarga LLDP

Etapa 1. Faça login no utilitário de configuração da Web e escolha Administration > Discovery - LLDP > LLDP Overloading. A página Sobrecarga LLDP é aberta:

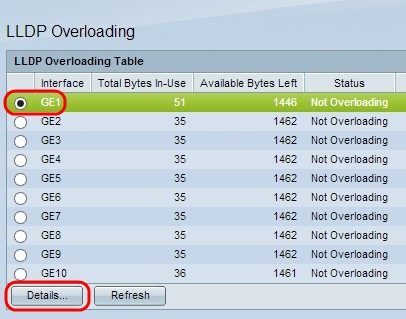

Tabela de sobrecarga LLDP que contém os seguintes detalhes:

Interface — O identificador de porta é fornecido nesta seção.

Total de bytes em uso — O tamanho de cada pacote em bytes que tem informações de LLDP.

Bytes disponíveis restantes — o tamanho de byte disponível das informações de LLDP em cada pacote.

Status — O status sobrecarregado dos TLVs é fornecido aqui.

Etapa 2. Para exibir as informações de sobrecarga de uma interface específica. Clique no botão de opção da interface correspondente e clique em Details. A janela Detalhes de sobrecarga de LLDP é exibida. Esta página consiste nas seguintes informações para cada TLV enviado na porta:

TLVs obrigatórios do LLDP — Existem três tipos de TLVs obrigatórios que contêm informações básicas enviadas pelo LLDP.

- Tamanho (bytes) — bytes necessários para enviar TLVs obrigatórios.

- Status — O status de sobrecarga ou transmissão dos pacotes é exibido.

Recursos do LLDP MED — o LLDP MED (Link Layer Discovery Protocol Media Endpoint Discovery) fornece informações sobre os recursos de aplicativos de voz e vídeo nos dispositivos conectados.

- Tamanho (Bytes) — O tamanho do pacote em bytes do LLDP MED.

- Status — O status sobrecarregado ou transmitido dos pacotes de capacidades.

Local MED do LLDP — As informações de local sobre o endereço físico de um dispositivo de endpoint.

- Tamanho (Bytes) — Tamanho do pacote de localização MED do LLDP em bytes.

- Status — Exibe se o pacote de localização foi transmitido ou sobrecarregado.

Política de rede LLDP MED — Permite que o Switch e o dispositivo de endpoint anunciem a configuração da VLAN.

- Tamanho (bytes) — Total de pacotes de política de rede LLDP MED por tamanho.

- Status — Status sobrecarregado ou transmitido das políticas de rede.

LLDP MED Extended Power via MDI — Publicando as informações de energia estendida disponíveis através da MDI.

- Tamanho (bytes) — Energia estendida total LLDP MED via tamanho de pacote MDI em bytes.

- Status — Status de sobrecarga ou transmissão de energia estendida através de pacotes MDI.

TLVs 802.3 — Informações sobre a LAN Ethernet são fornecidas aqui.

- Tamanho (bytes) — Total de pacotes LLDP MED 802.3 por tamanho.

- Status — Status sobrecarregado ou transmitido de pacotes 802.3 por tamanho.

TLVs opcionais LLDP — TLVs MED opcionais .

- Tamanho (Bytes) — Total de TLVs opcionais LLDP MED por tamanho em bytes.

- Status — O status de sobrecarga ou transmissão.

Inventário MED do LLDP — Permite que as informações de inventário do endpoint sobre ele mesmo possam ser enviadas ao switch.

- Tamanho (bytes) — Total de pacotes TLVs de inventário LLDP MED por tamanho.

- Status — Status de sobrecarga ou transmissão dos TLVs.

Total (bytes) — Número total de bytes em cada pacote que contém as informações de LLDP.

Bytes disponíveis restantes (bytes) — o tamanho disponível em bytes deixados nas informações de LLDP de cada pacote.
