Configuração do banco de dados de associação de rastreamento de DHCP em switches ESW2-550X

Objetivo

O DHCP atribui endereços IP aos hosts e também mantém um banco de dados de todos os dispositivos conectados à rede. O rastreamento de DHCP atua como um firewall entre hosts não confiáveis e os servidores DHCP confiáveis, e o banco de dados de associação de rastreamento de DHCP contém informações sobre hosts confiáveis com endereços IP alugados. Você pode adicionar um endereço IP ao banco de dados de rastreamento se achar que ele é confiável ou seguro. Além disso, você pode consultar um banco de dados para uma entrada que já foi adicionada e editar seus parâmetros se o servidor tiver sido atualizado.

Este artigo explica como adicionar uma entrada de banco de dados de rastreamento de DHCP e consultar o mesmo em switches gerenciados empilháveis ESW2-550X.

Dispositivos aplicáveis

ESW2-550X
ESW2-550X-DC

Versão de software

•v1.2.9.44

Adicionar entrada de rastreamento de DHCP

Etapa 1. Faça login no utilitário de configuração da Web e escolha IP Configuration > DHCP > DHCP Snooping Binding Database. A página Banco de Dados de Associação de Rastreamento de DHCP é aberta:

Etapa 2. Clique em Adicionar para adicionar uma entrada DHCP Snooping. A janela Add DHCP Snooping Entry é exibida:

Nota: o formato IP suportado é exibido na parte superior. Este formato IP concorda com a versão IP do dispositivo.

Etapa 3. No campo ID da VLAN, escolha a VLAN na qual os dados são esperados na lista suspensa. Uma LAN virtual (VLAN) é um grupo de hosts que não estão fisicamente conectados, mas ainda se comunicam como se estivessem no mesmo domínio de broadcast.

Etapa 4. No campo Endereço MAC, insira o endereço MAC da entrada. O endereço MAC é um identificador exclusivo atribuído a uma interface de rede no dispositivo.

Etapa 5. No campo Endereço IP, insira o endereço IP da entrada. O endereço IP é um número atribuído aos dispositivos em uma rede de computador.

Etapa 6. No campo Interface, clique em um botão de opção apropriado para o tipo de interface que você deseja associar à entrada. As opções possíveis são:

Unidade/Slot e Porta — A unidade identifica se o switch está ativo ou se é um membro na pilha. A unidade 1 está ativa e a unidade 2 é membro. Se você não está familiarizado com os termos usados, confira o Cisco Business: Glossário de Novos Termos. O slot identifica se o switch é ESW2-550 ou ESW2-550X. O slot 1 é ESW2-550 e o slot 2 é ESW2-550X. Escolha a opção desejada na lista suspensa Unidade/Slot e escolha a porta desejada na lista suspensa Porta.

LAG — Escolha o LAG desejado na lista suspensa LAG. Um LAG (Link Aggregate Group) é usado para vincular várias portas. Os LAGs multiplicam a largura de banda, aumentam a flexibilidade da porta e fornecem redundância de link entre dois dispositivos para otimizar o uso da porta.

Passo 7. No campo Tipo, clique no botão de opção Dinâmico se a entrada de rastreamento de DHCP for dinâmica ou clique no botão de opção Estático se a entrada de rastreamento de DHCP for estática.

Etapa 8. No campo Lease Time, insira o tempo durante o qual o endereço IP alugado permanece válido. Clique no botão de opção Infinite se quiser que o endereço IP permaneça válido para sempre ou clique no botão de opção Definido pelo usuário se quiser inserir um valor.

Note: O campo Definido pelo usuário estará disponível somente se o botão de opção Dinâmico for clicado no campo Tipo.

Etapa 9. Clique em Apply. A entrada DHCP é adicionada.

Etapa 10. Clique em Fechar para retornar à página Banco de Dados de Associação de Rastreamento de DHCP.

Consultar banco de dados de rastreamento de DHCP

Etapa 1. Faça login no utilitário de configuração da Web e escolha IP Configuration > DHCP > DHCP Binding Database. A página DHCP Binding Database é aberta:

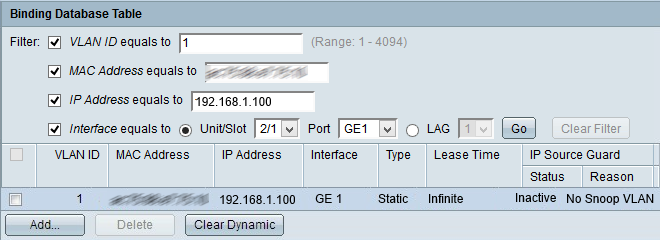

Etapa 2. No campo Filtro, marque as caixas de seleção desejadas e as informações relacionadas serão exibidas na Tabela de Banco de Dados de Associação. As opções disponíveis são:

VLAN ID igual a — Insira a VLAN ID.

Endereço MAC igual a — Insira o endereço MAC do dispositivo.

Endereço IP igual a — Insira o endereço IP do dispositivo.

Interface igual a — Clique no botão de opção da interface desejada.

Etapa 3. Clique em Ir para consultar. Os resultados da consulta são exibidos.
