Grupos baseados em MAC para configuração de VLAN em switches ESW2-350G

Objetivo

Uma rede local virtual (VLAN) permite que uma rede seja dividida em domínios de broadcast separados.  Várias VLANs podem ser agrupadas para distribuir uma carga de trabalho através de vários dispositivos, criar um grupo de VLANs.  Uma maneira de classificar uma VLAN é pelo endereço MAC de um dispositivo.  Um endereço de controle de acesso ao meio (endereço MAC) é um identificador exclusivo dado a cada interface de rede.  O endereço MAC é atribuído pelo fabricante e, em geral, é permanente.  Um grupo de VLANs que são classificadas por endereços MAC é chamado de grupo de VLAN baseado em MAC.

 Este artigo explicará como primeiro criar um grupo de VLAN baseado em MAC e depois como mapear um grupo de VLAN para uma interface específica (porta/LAG) em Switches ESW2-350G.

Dispositivos aplicáveis

ESW2-350G
ESW2-350G-DC

Versão de software

•v1.2.9.44

Configuração de grupo VLAN baseado em MAC

Etapa 1. Faça login no utilitário de configuração da Web e escolha VLAN Management > VLAN Groups > MAC Based Groups. A página Grupos Baseados em MAC é aberta:

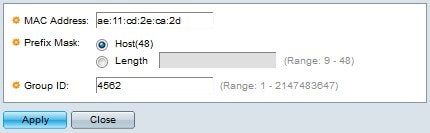

Etapa 2. Clique em Adicionar para criar um novo grupo baseado em MAC.  A janela Add MAC-Based Group é exibida:

Nota: para criar um grupo de VLAN baseado em MAC, o switch deve estar no modo de Camada 2.  Para alterar o switch para o modo de Camada 2, consulte o artigo Configurações do sistema em Switches ESW2-350G.

Etapa 3. Insira um endereço MAC a ser atribuído a um grupo de VLANs no campo MAC Address (Endereço MAC).

Etapa 4. Clique no botão de opção que corresponde ao método que você gostaria de usar para definir a máscara de prefixo do endereço MAC.

Host — host origem do endereço MAC.

Comprimento — Prefixo do endereço MAC.

Etapa 5. Insira um número de ID de grupo de VLAN criado pelo usuário no campo ID do grupo.

Etapa 6. Clique em Apply para criar o grupo baseado em MAC e clique em Close para sair da janela Add MAC-Based Group.

Mapear grupo de VLAN para VLAN por interface

Note: Você só pode mapear um grupo de VLAN para uma porta/LAG que esteja no modo geral.  Para alterar uma porta/LAG para o modo geral, consulte o artigo Virtual Local Area Network (VLAN) Management Configuration on ESW2-350G Switches.

Etapa 1. Faça login no utilitário de configuração da Web e escolha VLAN Management > VLAN Groups > MAC-Based Groups to VLAN. A página Grupos baseados em MAC para VLAN é aberta:

Etapa 2. Clique em Add. A janela Add Group to VLAN Mapping é exibida.

Etapa 3. Clique no botão de opção apropriado no campo Interface para escolher uma interface através da qual o tráfego é recebido e escolha uma porta/LAG específica na lista suspensa.

Porta — Uma única porta física no switch.

LAG — um pacote de portas físicas usadas para aumentar a largura de banda e fornecer redundância de link.

Etapa 4. Escolha um grupo de VLAN na lista suspensa ID de grupo. Estes são os grupos de VLAN que você criou na seção anterior.

Etapa 5. Escolha a VLAN para a qual o tráfego do grupo VLAN é encaminhado no campo ID da VLAN.

Etapa 6. Clique em Apply para definir o mapeamento do grupo VLAN e clique em Close para sair da janela VLAN Mapping.
