Configuração das configurações de porta do Protocolo de Identificação de Camada de Enlace (LLDP - Link Layer Discovery Protocol) nos Switches ESW2-350G

Objetivo

O LLDP Media Endpoint Discovery (LLDP MED) fornece recursos adicionais para suportar dispositivos de endpoint de mídia, como para permitir o anúncio de políticas de rede para aplicativos como voz ou vídeo, descoberta de localização de dispositivos e informações de solução de problemas. O LLDP e o CDP são ambos protocolos semelhantes, a diferença é que o LLDP facilita a interoperabilidade do fornecedor e o CDP é proprietário da Cisco. O LLDP pode ser usado em cenários em que o usuário precisa trabalhar entre dispositivos que não são proprietários da Cisco e dispositivos que são proprietários da Cisco.

Nota: Uma política de rede deve ser configurada como um pré-requisito para esta configuração. Para configurar uma política de rede, passe pelo artigo Link Layer Discovery Protocol Media Endpoint Discovery (LLDP-MED) Network Policy Configuration on ESW2-350G Switches.

Este artigo explica como configurar LLDP MED para cada porta no switch.

Dispositivos aplicáveis

ESW2-350G
ESW2-350G-DC

Versão de software

•1.3.0.62

Configuração de porta LLDP MED

Etapa 1. Efetue login no utilitário de configuração da Web no switch e escolha Administration > Discovery - LLDP > LLDP MED Port Settings do LLDP. A página Configurações da porta MED do LLDP é aberta.

Note: A página Configurações da porta MED LLDP permite a seleção de TLVs (Type-Length Values) LLDP-MED e/ou as políticas de rede que devem ser incluídas no anúncio LLDP de saída para cada interface. Os TLVs LLDP são usados para descrever partes individuais de informações que os protocolos transferem.

Etapa 2. (Opcional) A mensagem na parte superior da página Configurações de porta MED do LLDP indica se a Política de rede do LLDP para o aplicativo de voz está ou não no modo automático. Clique no link LLDP MED Network Policy para alterar este modo. Se o aplicativo de voz não estiver definido para o modo Automático na página Configurações de porta MED do LLDP, ele estará disponível na lista de Políticas de rede disponíveis.

Etapa 3. Clique no botão de opção ao lado de um número de interface e clique em Editar para associar TLVs MED do LLDP adicionais à porta. A janela Edit LLDP MED Port Settings é exibida.

Etapa 4. (Opcional) Escolha a interface a ser configurada na lista suspensa Interface.

Etapa 5. Marque a caixa de seleção Enable no campo LLDP MED Status para ativar LLDP MED na porta atual.

Etapa 6. (Opcional) Marque a caixa de seleção Habilitar no campo Notificação SNMP para escolher se a notificação de log é enviada por porta quando uma estação final que suporta MED foi descoberta.

Passo 7. Clique nos TLVs na lista TLVs opcionais disponíveis que você deseja que o switch publique e clique no ícone Seta para a direita para transferi-los para a lista TLVs opcionais selecionados. Os TLVs são elementos de informação curtos usados para comunicar dados complexos. Cada TLV anuncia um único tipo de informação, como ID do dispositivo, tipo ou endereços de gerenciamento. Para remover TLVs, clique nos TLVs da lista TLVs opcionais selecionados e clique no ícone da seta para a esquerda para removê-los dos TLVs opcionais selecionados e movê-los para TLVs opcionais disponíveis.

Etapa 8. Clique nas políticas LLDP MED na lista Available Network Policies que você deseja que o switch publique por LLDP e clique no ícone seta para a direita para transferi-las para a lista Seleted Network Policies. Se o Aplicativo de voz estiver no modo automático, ele não estará disponível nesta lista e não poderá ser selecionado manualmente aqui em Políticas de rede disponíveis. Para remover uma diretiva, clique nas políticas das Políticas de rede selecionadas e clique no ícone da seta para a esquerda para removê-las das Políticas de rede selecionadas e movê-las para as Políticas de rede disponíveis.

Note: Para incluir uma ou mais políticas de rede definidas pelo usuário no anúncio, você deve selecionar Política de rede nos TLVs opcionais disponíveis.

Note: As informações de ELIN do Location Coordination, Location Civic Address and Location ECS podem ser visualizadas em Administration > Discovery - LLDP > LLDP Local Information. Essas informações são mostradas com relação ao ANSI-TIA- 1057 padrão.

Etapa 9. (Opcional) Insira o local da coordenada que você deseja que o LLDP publique no campo Location Coordination. Isso fornece a localização da coordenada, como ID, latitude, altitude, longitude, tipo de altitude.

Nota: são necessários 16 pares de números hexadecimais para este campo.

Etapa 10. (Opcional) Insira o endereço cívico que deseja que o LLDP publique no campo Location Civic Address (Endereço cívico do local). Isso fornece ao local endereços cívicos, como Nome. Código postal, Edifício, Unidade, Chão, Marco, etc.

Nota: São necessários no mínimo 6 pares de números hexadecimais neste campo.

Etapa 11. (Opcional) Insira o ELIN ECS (Emergency Call Service) que você deseja que o LLDP publique no campo ELIN ECS do local. Usado para especificar a localização do dispositivo de rede pelo número de identificação de localização de emergência (ELIN).

Nota: São necessários no mínimo 10 pares de números hexadecimais neste campo.

Etapa 12. Clique em Apply para modificar as configurações da porta MED do LLDP e atualizar o arquivo Running Configuration.

Copiar configurações de porta MED do LLDP

Etapa 1. Efetue login no utilitário de configuração da Web no switch e escolha Administration > Discovery - LLDP > LLDP MED Port Settings do LLDP. A página Configurações da porta MED do LLDP é aberta.

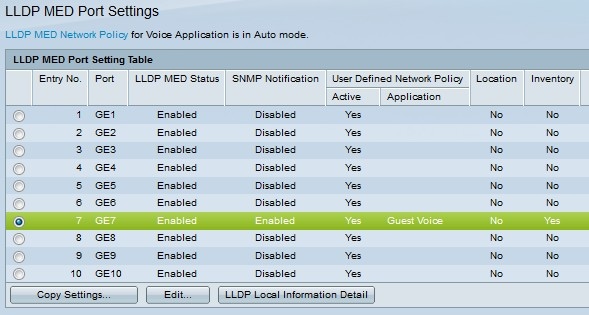

Etapa 2. Clique no botão de opção de entrada desejado e clique em Copiar configurações para copiar as configurações de uma configuração para outra. Uma nova janela é exibida.

Etapa 3. Insira a(s) porta(s) para a qual a configuração selecionada será copiada no campo fornecido. Separe diferentes portas ou intervalos com vírgulas.

Etapa 4. Clique em Apply para aplicar as configurações.

Exibir detalhes das informações locais do LLDP

Etapa 1. Efetue login no utilitário de configuração da Web no switch e escolha Administration > Discovery - LLDP > LLDP MED Port Settings do LLDP. A página Configurações da porta MED do LLDP é aberta.

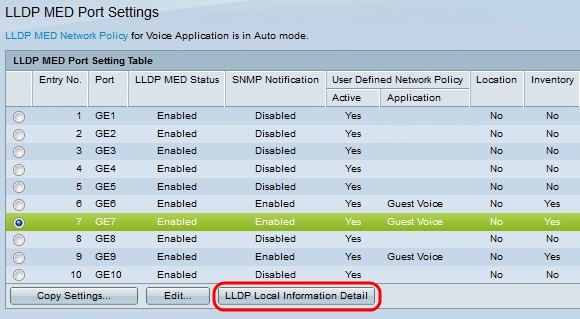

Etapa 2. Clique em LLDP Local Information Detail para ver os detalhes das informações locais do LLDP. Isso também pode ser exibido se você escolher Administração > Descoberta - LLDP > Informações locais do LLDP.
