Configurar rastreamento de SLA IP para rotas estáticas IPv4 em um switch SG550XG

Introdução

Ao usar o roteamento estático, você pode experimentar uma situação em que uma rota estática está ativa, mas a rede de destino não pode ser alcançada através do próximo salto especificado. Por exemplo, se a rota estática em questão tiver a menor métrica para a rede de destino e o status da interface de saída para o próximo salto for Ativo, no entanto, a conectividade será interrompida em algum lugar ao longo do caminho para a rede de destino. Nesse caso, o dispositivo pode usar a rota estática, embora não forneça conectividade à rede destino. O rastreamento de objeto do Contrato de Nível de Serviço (SLA - Service Level Agreement) de Protocolo Internet para rotas estáticas fornece um mecanismo para rastrear a conectividade com a rede de destino através do próximo salto especificado na rota estática. Se a conectividade com a rede de destino for perdida, o estado da rota será definido como Inativo e, se disponível, uma rota estática diferente (que está no estado Ativo) poderá ser selecionada para o tráfego de roteamento.

Semelhante ao rastreamento de SLAs IP para VRRP (Virtual Router Redundancy Protocol), o rastreamento de objetos de SLAs IP para rotas estáticas também depende das operações de SLAs IP para detectar a conectividade com as redes de destino. A operação de SLAs IP envia pacotes ICMP (Internet Control Message Protocol) para o endereço definido pelo usuário (um host na rede de destino necessária) e também define o próximo salto a ser usado para a operação de ping. A operação de SLAs IP monitora o sucesso ou a falha de respostas do host. Um objeto de controle é usado para controlar os resultados da operação e definir o status como Ativo ou Inativo, com base no sucesso ou na falha do destino ICMP. A operação de rastreamento é atribuída a uma rota estática. Se o status da trilha estiver inativo, o estado da rota estática será definido como Inativo. Se o status da trilha for Ativo, o estado da rota estática permanecerá Ativo.

A seguir estão os principais termos usados neste artigo:

• Operação - Cada operação de eco ICMP de SLAs de IP envia uma única solicitação de eco ICMP a um endereço de destino em uma taxa de frequência configurada. Em seguida, ele aguarda uma resposta.
• Estado do Objeto de Controle - Cada objeto de controle mantém um estado de operação. O estado é Ativo ou Inativo. Após a criação do objeto, o estado é definido como Ativo. A tabela a seguir especifica a conversão do código de retorno da operação de SLAs IP para o estado do objeto:

Código de Retorno da Operação	Rastrear Estado da Operação
OK	Para cima
Erro	Down

Nota: se a operação de SLAs IP especificada pelo argumento track não estiver configurada ou sua agenda estiver pendente, seu estado será OK. Um aplicativo associado a um objeto de rastreamento não existente receberá o estado Ativo.

• Estado da operação do SLA - Pode ser Programado, o que significa que a operação começa imediatamente ou Pendente, o que significa que foi criado, mas não ativado.
• Valor de tempo limite - Especifica o intervalo de tempo de espera pela mensagem de resposta de eco ICMP ou por uma mensagem de erro ICMP.
• Código de Devolução - Após a conclusão de uma operação, o código de devolução da operação é definido de acordo com o seguinte:
• Resposta de eco ICMP recebida - O código de retorno está definido como OK.
• A resposta de erro ICMP foi recebida - O código de retorno está definido como erro.
• Nenhuma resposta ICMP foi recebida - O código de retorno está definido como erro.
• O endereço IP de origem configurado ou a interface de origem não está acessível - O código de retorno está definido como erro.
• Rastreador - Monitora os resultados das operações.
• Atraso - Quando o resultado de uma operação IP SLA indica que o estado do objeto de rastreamento deve mudar de Y para X, o objeto de rastreamento executa as seguintes ações:
• O estado do objeto de rastreamento não é alterado e o objeto de rastreamento inicia o temporizador de atraso para o intervalo.
• Se, durante o tempo em que o temporizador estiver definido, o estado original (Y) for recebido novamente, o temporizador será cancelado e o estado permanecerá Y.
• Se o temporizador de atraso expirar, o estado do objeto de rastreamento será alterado para X e o estado X será passado para os aplicativos associados.

Objetivo

Este artigo fornece instruções sobre como definir as configurações de rastreamento de SLA IP para rotas estáticas IPv4 em seu switch. Neste cenário, a rota estática foi pré-configurada.

Observação: para aprender como configurar uma rota estática IPv4 em seu switch, clique aqui.

Dispositivos aplicáveis

• Série SG550XG

Versão de software

• 2.3.0.130

Configurar rastreamento de SLA IP para rotas estáticas IPv4

Configurar operações de eco ICMP

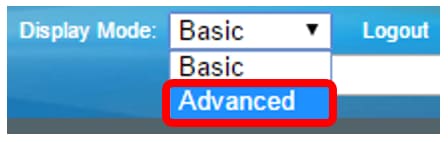

Etapa 1. Inicie a sessão no utilitário baseado na Web do seu switch e, em seguida, selecione Advanced na lista suspensa Display Mode.

Observação: as opções de menu disponíveis podem variar dependendo do modelo do dispositivo. Neste exemplo, SG550XG-24T é usado.

Etapa 2. Escolha IP Configuration >SLA > ICMP-Echo Operations.

As operações ICMP-Echo de SLA IP podem ser configuradas nesta página. Estas operações serão executadas de acordo com a frequência inserida.

Etapa 3. Para adicionar uma nova operação, clique em Adicionar.

Etapa 4. Informe um número não utilizado no campo Número da Operação.

Nota: Neste exemplo, o número da operação é 1.

Etapa 5. Na área Estado da Operação, escolha uma das seguintes opções:

• Pendente - A operação não está ativada.
• Agendado - A operação está ativada.

Nota: Neste exemplo, a opção Programado é escolhida.

Parâmetros de eco ICMP

Etapa 6. Na área Destino da Operação, escolha como o destino da operação será definido:

• Por IP - Insira o endereço IP da operação do destino.
• Por nome do host - Informe o nome do host da operação do alvo.

Nota: se a operação IP SLA for para o recurso Rotas estáticas, o destino da operação será o endereço IP do host na rede remota definida pela rota estática.

Observação: neste exemplo, Por IP é escolhido e 192.168.1.1 é o destino especificado.

Passo 7. Se a definição de origem não estiver definida, a operação selecionará o endereço IP de origem mais próximo do destino. Para definir a definição de origem, selecione uma das seguintes opções:

• Automático - A interface de origem é baseada nas informações da tabela de encaminhamento.
• Por endereço - Se essa opção for escolhida, escolha um endereço IP de origem na lista suspensa.

Observação: neste exemplo, o endereço Por e 192.168.100.126 são escolhidos.

Etapa 8. Na área Endereço IP do próximo salto, escolha entre as seguintes opções:

• Nenhum - Nenhum endereço do próximo salto.
• Definido pelo usuário - Se essa opção for escolhida, insira o endereço IP do próximo salto no campo fornecido.

Observação: esse parâmetro deve ser definido somente para operações IP SLAs a serem usadas nas rotas estáticas.

Observação: neste exemplo, User defined é escolhido e 192.168.100.1 é o endereço IP do próximo salto definido.

Etapa 9. No campo Tamanho dos dados de solicitação, insira o tamanho dos dados do pacote de solicitação para uma operação de eco ICMP. Esse tamanho de dados é a porção de payload do pacote ICMP, que faz um pacote IP de 64 bytes. O intervalo é de 28 a 1472 bytes e o padrão é de 28 bytes.

Nota: Neste exemplo, o valor padrão é usado.

Etapa 10. No campo Frequency, insira a frequência com a qual a operação do SLA é executada (os pacotes são enviados). Esse valor deve ser maior que o valor de Tempo Limite. O intervalo é de 10 a 500 segundos e o valor padrão é 10 segundos.

Nota: Neste exemplo, o valor padrão é usado.

Etapa 11. No campo Timeout, insira o tempo que uma operação de SLA IP espera por uma resposta para seu pacote de solicitação. Recomenda-se que o valor do argumento milissegundos seja baseado na soma do valor do tempo de ida e volta (RTT) máximo para os pacotes e o tempo de processamento da operação de SLAs IP. O intervalo é de 50 a 5000 milissegundos e o valor padrão é 2000 milissegundos.

Nota: Neste exemplo, o valor padrão é usado.

Etapa 12. Clique em Aplicar para salvar as configurações e clique em Fechar.

O status das operações de eco ICMP será exibido da seguinte forma:

• Estado - Exibe Pendente ou Agendado, conforme descrito na Visão Geral acima.
• Código de Retorno - Exibe OK ou Erro, conforme descrito na Visão Geral acima.

Etapa 13. (Opcional) Repita as etapas 3 a 11 para configurar outra operação de Eco ICMP.

Agora você deve ter verificado com êxito os recursos de roteamento configurados em seu switch.

Configurar rastreamento de SLA

Etapa 1. Escolha IP Configuration >SLA > SLA Tracks.

Etapa 2. Para adicionar um novo objeto, clique em Adicionar.

Etapa 3. Digite um número não utilizado no campo Número de controle.

Nota: Neste exemplo, o número da faixa é 1.

Etapa 4. Escolha uma operação de SLA na lista suspensa Número da operação.

Nota: Neste exemplo, a operação criada anteriormente número 1 é escolhida.

Etapa 5. A área Atraso para cima especifica um período de tempo em segundos para atrasar as alterações de estado de Inativo para Ativo. Para definir as configurações de Atraso de ativação, escolha entre as seguintes opções:

• Nenhum - Alterar o estado da faixa imediatamente.
• Período de atraso - Altera o estado da trilha após um período de atraso específico. Se essa opção for escolhida, insira o período de atraso no campo fornecido. O intervalo é de um a 180 segundos.

Nota: Neste exemplo, o período de atraso de 5 segundos é definido.

Etapa 6. A área Atraso de inatividade especifica um período de tempo em segundos para atrasar as alterações de estado de Ativo para Inativo. Para definir as configurações de Atraso de inatividade, escolha entre as seguintes opções:

• Nenhum - Alterar o estado da faixa imediatamente.
• Período de atraso - Altera o estado da trilha após um período de atraso específico. Se essa opção for escolhida, insira o período de atraso no campo fornecido. O intervalo é de um a 180 segundos.

Nota: Neste exemplo, o período de atraso de 2 segundos é definido.

Passo 7. Clique em Aplicar para salvar as configurações e clique em Fechar.

O status dos objetos SLA Track configurados é exibido na Tabela do Controlador de SLA:

• Estado - Exibe um dos seguintes estados:
• Inativo - Não há conectividade com a rota (o pacote retornou o código de retorno de erro).
• Ativo - Há conectividade com a rota (o pacote retornou o código de retorno OK).
• Tipo de operação - Só é possível exibir eco ICMP.
• Intervalo de Atraso Restante (Seg) - Quanto do período de Atraso permanece.

Etapa 8. (Opcional) Clique no botão Save para salvar as configurações no arquivo de configuração de inicialização.

Agora você deve ter configurado com êxito o rastreamento de SLA para uma rota estática IPv4 em seu switch.

Exibir Estatísticas de Eco ICMP

Etapa 1. Escolha IP Configuration >SLA > ICMP-Echo Statistics.

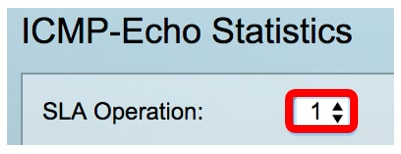

Etapa 2. Escolha a Operação do SLA que deseja exibir na lista suspensa Operação do SLA.

Nota: Neste exemplo, a operação 1 é escolhida.

Etapa 3. (Opcional) Escolha uma taxa de atualização na lista drop-down Taxa de Atualização. Este é o período de tempo decorrido antes da atualização das estatísticas. As opções são:

• Sem Atualização - As estatísticas não são atualizadas. Neste exemplo, essa opção é escolhida.
• 15 s - As estatísticas são atualizadas a cada 15 segundos.
• 30 s - As estatísticas são atualizadas a cada 30 segundos.
• 60 s - As estatísticas são atualizadas a cada 60 segundos.

A página Estatísticas de Eco ICMP exibe o seguinte:

• Êxitos na operação - número de vezes em que o eco da trilha do SLA foi bem-sucedido.
• Falhas de Operação - Número de vezes em que o eco de rastreamento do SLA foi bem-sucedido.
• Solicitações de eco ICMP - Número de pacotes de solicitação enviados.
• Respostas de Eco ICMP - Número de pacotes de resposta recebidos.
• Erros de Eco ICMP - Número de pacotes de erro recebidos.

Etapa 4. (Opcional) Para limpar os contadores da operação de SLA escolhida, clique no botão Clear Counters.

Etapa 5. (Opcional) Para limpar todas as estatísticas de todas as operações de SLA, clique no botão Clear All Operations Counters.

Etapa 6. (Opcional) Clique em Atualizar para atualizar a página de estatísticas.

Agora você deve ter exibido com êxito as estatísticas de eco ICMP de uma operação de SLA específica em seu switch.
