Como usar o recurso Localizar dispositivo no switch

Objetivo

Localizar dispositivo é um recurso que permite localizar facilmente um switch específico na rede fisicamente, seja ele único ou empilhado. Esse recurso permite a piscagem de todos os LEDs de porta de rede em um switch específico ou switches empilhados, o que é útil para localizar um dispositivo dentro de uma sala com muitos dispositivos interconectados. Quando esse recurso é ativado, todos os LEDs de porta de rede no dispositivo piscam por um período de tempo configurado. Em um dispositivo empilhado, uma unidade específica ou todas as unidades da pilha podem ser especificadas.

Este artigo fornece instruções sobre como localizar um dispositivo ou dispositivos específicos em sua rede por meio do utilitário baseado na Web ou do Smart Network Application (SNA).

Dispositivos aplicáveis

• Sx350 Series
• SG350X Series
• Sx550X Series

Note: Os dispositivos da série Sx250 podem fornecer informações SNA quando estão conectados à rede, mas a SNA não pode ser iniciada a partir desses dispositivos.

Versão de software

• 2.3.0.130

Como usar o Locate Network Device

Localize o dispositivo por meio do utilitário baseado na Web

Etapa 1. Inicie a sessão no utilitário baseado na Web do switch e selecione Administração > Localizar dispositivo.

Etapa 2. Digite o tempo em segundos durante o qual os LEDs das portas piscarão. O valor padrão é de 60 segundos.

Note: Neste exemplo, são inseridos 300 segundos.

Etapa 3. (Opcional) Para switches empilhados, escolha a unidade que deseja localizar ou escolha All para todas as unidades.

Note: Neste exemplo, o switch da Unidade 2 é escolhido.

Etapa 4. Clique em Iniciar.

Assim que Locate Device for iniciado, a área Remaining Time (Tempo restante) será exibida. Essa área exibe o tempo restante durante o qual o LED piscará.

Etapa 5. (Opcional) Depois de encontrar o dispositivo que está tentando localizar, você pode clicar no botão Stop para impedir que os LEDs pisquem.

No exemplo abaixo, o switch da Unidade 2 pode ser facilmente identificado, pois todos os LEDs estão piscando.

Agora, você deve ter localizado com êxito um switch ou uma pilha de switches específica na rede por meio do utilitário baseado na Web do switch.

Localizar o dispositivo através do SNA

A aplicação SNA exibe uma visão geral da topologia de rede, incluindo informações detalhadas de monitoramento para dispositivos e tráfego. A SNA permite visualizar e modificar configurações globalmente em todos os dispositivos suportados na rede.

Para usar o recurso Localizar dispositivo no switch por meio do SNA, siga estas etapas:

Etapa 1. Inicie uma sessão SNA em seu switch. Para obter instruções, clique aqui.

Etapa 2. Clique no dispositivo de rede que deseja localizar. Neste exemplo, dois switches SG350X empilhados são escolhidos.

Etapa 3. No painel de informações à direita do SNA, clique no botão da roda dentada  e escolha Locate Device.

Todos os LEDs do dispositivo piscarão por cinco minutos, que é o tempo padrão na SNA. A contagem regressiva será exibida na mensagem pop-up Locating Device (Localizando dispositivo).

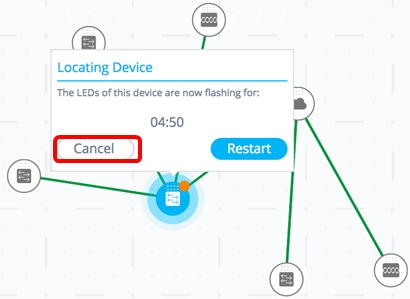

Etapa 4. (Opcional) Depois de encontrar o dispositivo que você está tentando localizar, clique em Cancel para interromper a piscagem dos LEDs.

Etapa 5. (Opcional) Caso não consiga localizar o dispositivo no intervalo de cinco minutos, clique em Restart. O temporizador será reiniciado e os LEDs piscarão por mais cinco minutos.

No exemplo abaixo, os switches SG350X empilhados estão piscando.

Agora, você deve ter localizado com êxito um switch ou uma pilha de switches específicos na rede por meio da SNA.
