Configurar destinatários de notificação do protocolo de gerenciamento de rede simples (SNMP - Simple Network Management Protocol) em um switch

Objetivo

O SNMP (Simple Network Management Protocol) é um protocolo de gerenciamento de rede que ajuda a gravar, armazenar e compartilhar informações sobre os dispositivos na rede. Isso ajuda o administrador a resolver problemas de rede. As mensagens de notificação SNMP, ou traps, relatam eventos do sistema, como a temperatura de um dispositivo remoto. As interceptações são enviadas de um dispositivo de rede ativado por SNMP para estações de gerenciamento de rede que ajudam a solucionar problemas de rede facilmente. O sistema pode gerar interceptações na base de informações de gerenciamento (MIB - Management Information Base) suportada.

As configurações a seguir são pré-requisitos para a configuração bem-sucedida de destinatários de notificação SNMP:

Comunidades SNMP — Isso é necessário para SNMPv1 e SNMPv2. Para obter instruções sobre como configurar comunidades SNMP, clique aqui.
Usuários SNMP — Isso é necessário para SNMPv3. Para obter instruções sobre como configurar usuários SNMP, clique aqui.

Este documento tem como objetivo mostrar como configurar o destino (destinatário da notificação) para o qual as notificações SNMP (traps ou informes) são enviadas e os tipos de notificações SNMP que são enviadas para cada destino em um switch.

Dispositivos aplicáveis

Sx250 Series
Sx300 Series
Sx350 Series
SG350X Series
Sx500 Series
Sx550X Series

Versão de software

1.4.7.05 — Sx300, Sx500
2.2.8.04 — Sx250, Sx350, SG350X, Sx550X

Configurar destinatários de notificação SNMP

Configurar destinatários de notificação SNMPv1.2

Etapa 1. Inicie a sessão no utilitário baseado na Web do switch.

Etapa 2. Escolha Avançado na lista suspensa Modo de exibição.

Etapa 3. Escolha SNMP > Destinatários da notificação SNMPv1,2.

Etapa 4. Clique em Add.

Etapa 5. Escolha uma versão do Internet Protocol (IP). As opções são:

Versão 6 — Escolha esta opção se a estação de gerenciamento tiver um tipo de endereço IPv6.
Versão 4 — Escolha esta opção se a estação de gerenciamento tiver um tipo de endereço IPv4.

Nota: Neste exemplo, a Versão 6 é escolhida.

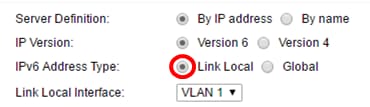

Etapa 6. (Opcional) Se a Versão 6 for escolhida, escolha um tipo de endereço IPv6. As opções são:

Link Local — Esse endereço IPv6 tem um prefixo FE80, que identifica hosts em um único link de rede. Os tipos de endereço Link Local só podem ser usados para comunicação na rede local.
Global — Esse tipo de endereço IPv6 é visível para outras redes.

Observação: neste exemplo, Link Local é escolhido.

Etapa 7. (Opcional) Se o tipo de endereço IPv6 for Link Local, escolha a interface por meio da qual o endereço é recebido na lista suspensa Link Local Interface.

Observação: neste exemplo, a interface de link local é a VLAN 1.

Etapa 8. Insira o endereço IP do dispositivo destinatário no campo Endereço IP do destinatário/Nome.

Observação: neste exemplo, o Endereço IP/Nome do destinatário é fe80:0::eebd:1dff:fe44:5719.

Etapa 9. Insira a porta UDP (User Datagram Protocol) usada para notificação no dispositivo destinatário no campo UDP Port.

Nota: Neste exemplo, 162 é inserido.

Etapa 10. Escolha um Tipo de Notificação. As opções são:

Traps — Essa opção relata eventos do sistema. Este tipo de notificação não é confirmado.
Informs — Essa opção é semelhante a Trap. A principal diferença é que uma Inform é uma forma reconhecida de Trap. Esse tipo de notificação está disponível no SNMPv2.

Observação: se a opção Informs (Informações) for selecionada, vá para a Etapa 11. Se Traps for escolhido, prossiga para a Etapa 13.

Observação: neste exemplo, Informs é escolhido.

Etapa 11. (Opcional) Digite o número de segundos que o dispositivo deve aguardar antes de reenviar as Informações no campo Timeout. Os valores válidos vão de 1 a 300. O valor padrão é 15.

Observação: neste exemplo, 22 é inserido.

Etapa 12. (Opcional) Digite o número de vezes que o dispositivo tentaria enviar uma solicitação Inform no campo Retries. Os valores válidos vão de 1 a 255. O valor padrão é 3 vezes.

Observação: neste exemplo, 5 é inserido.

Etapa 13. Escolha a comunidade para o destinatário da notificação na lista suspensa Sequência de caracteres de comunidade.

Observação: neste exemplo, TestCommunity é escolhido.

Etapa 14. Escolha uma Versão de Notificação. As opções são:

SNMPv1 — Essa opção utiliza o SNMPv1.
SNMPv2 — Essa opção utiliza SNMPv2.

Nota: Neste exemplo, o SNMPv1 é escolhido.

Etapa 15. (Opcional) Marque a caixa de seleção Notification Filter Enable para filtrar o tipo de notificações SNMP enviadas à estação de gerenciamento.

Observação: neste exemplo, a caixa de seleção Filtro de notificação está marcada.

Etapa 16. (Opcional) Se o Filtro de Notificação estiver habilitado, escolha o filtro SNMP que define as informações contidas em Traps na lista suspensa Nome do Filtro.

Nota: Neste exemplo, TestFilter é escolhido.

Etapa 17. Clique em Apply para salvar a configuração.

Etapa 18. Clique em Salvar para salvar no arquivo de configuração de inicialização.

Agora você deve ter adicionado com êxito as notificações SNMP ao seu switch.

Configurar destinatários de notificação SNMPv3

Etapa 1. Faça login no utilitário baseado na Web e escolha SNMP > Notification Recipients SNMPv3.

Etapa 2. Clique em Adicionar para adicionar um novo destinatário de notificação.

Etapa 3. Siga as Etapas 5 a Etapa 10 da seção Configuração de Destinatários de Notificação SNMPv1.2 deste artigo.

Etapa 4. Escolha o Usuário para o destinatário da notificação SNMPv3 na lista suspensa Nome do usuário.

Nota: Neste exemplo, o SNMP Manager1 é escolhido.

Etapa 5. Escolha um Nível de Segurança. As opções são:

No Authentication — (Sem autenticação) Indica que o pacote não está autenticado nem criptografado.
Authentication — (Autenticação) Esta opção indica que o pacote está autenticado, mas não criptografado.
Privacidade — Esta opção indica que o pacote é autenticado e criptografado.

Observação: o nível de segurança depende do nome de usuário escolhido. Se nenhuma autenticação for configurada para um usuário, o nível de segurança disponível será Sem autenticação apenas.

Etapa 6. Siga as Etapas 15 a Etapa 16 da seção Configuração de Destinatários de Notificação SNMPv1.2 deste artigo.

Passo 7. Clique em Apply para salvar a configuração.
